Giá đỡ & chân chống Sonic Pad cho S1 Pro (Cập nhật 22/02/2025)
Bộ giá đỡ và chân chống linh hoạt cho Sonic Pad, cho phép lắp trực tiếp vào vị trí màn hình zin của máy S1 Pro. Bản cập nhật mới bao gồm nhiều phiên bản chân chống v11 cải tiến, tăng cường độ bền và khả năng lắp đặt tiện lợi.
Mô tả

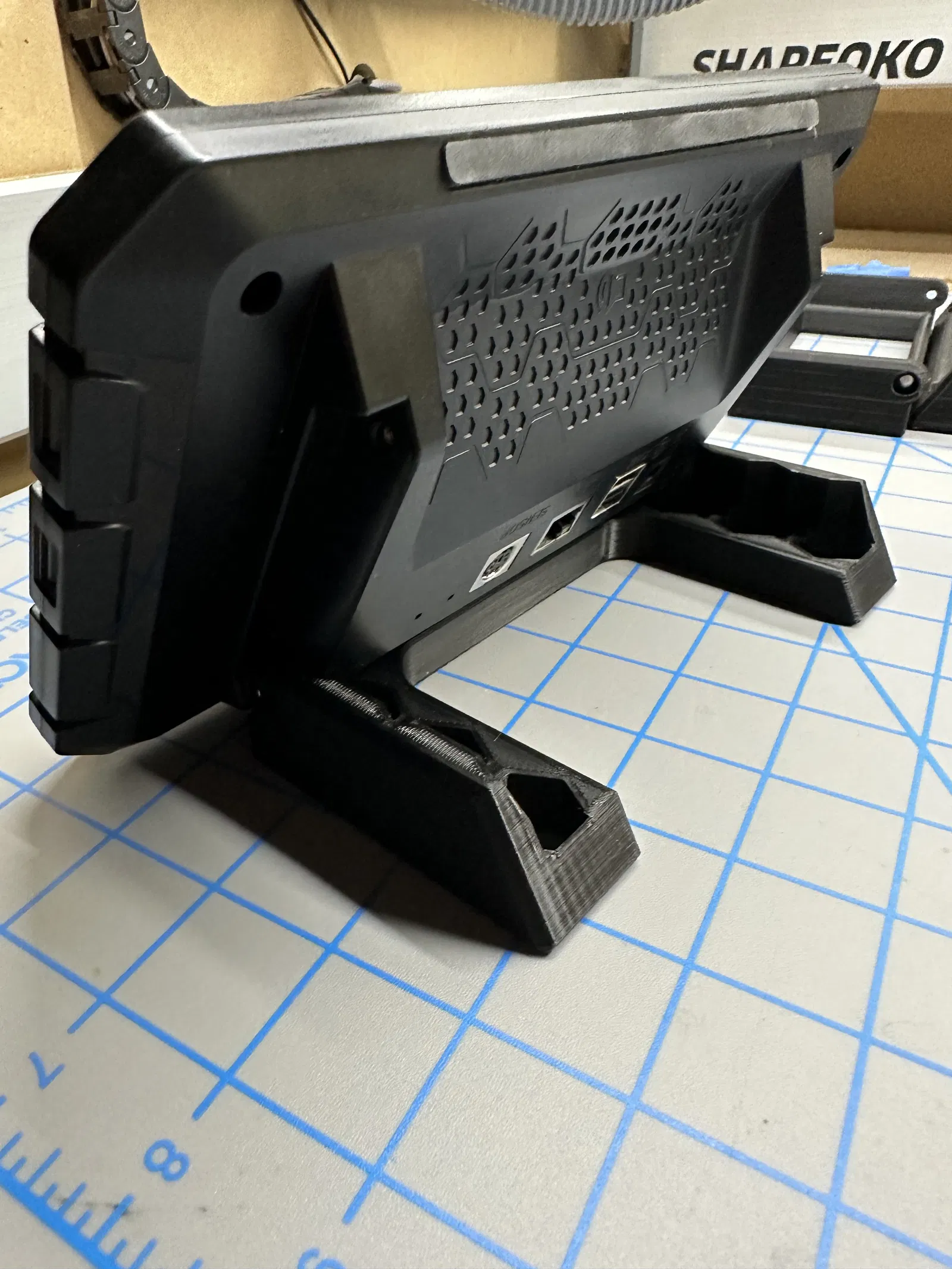

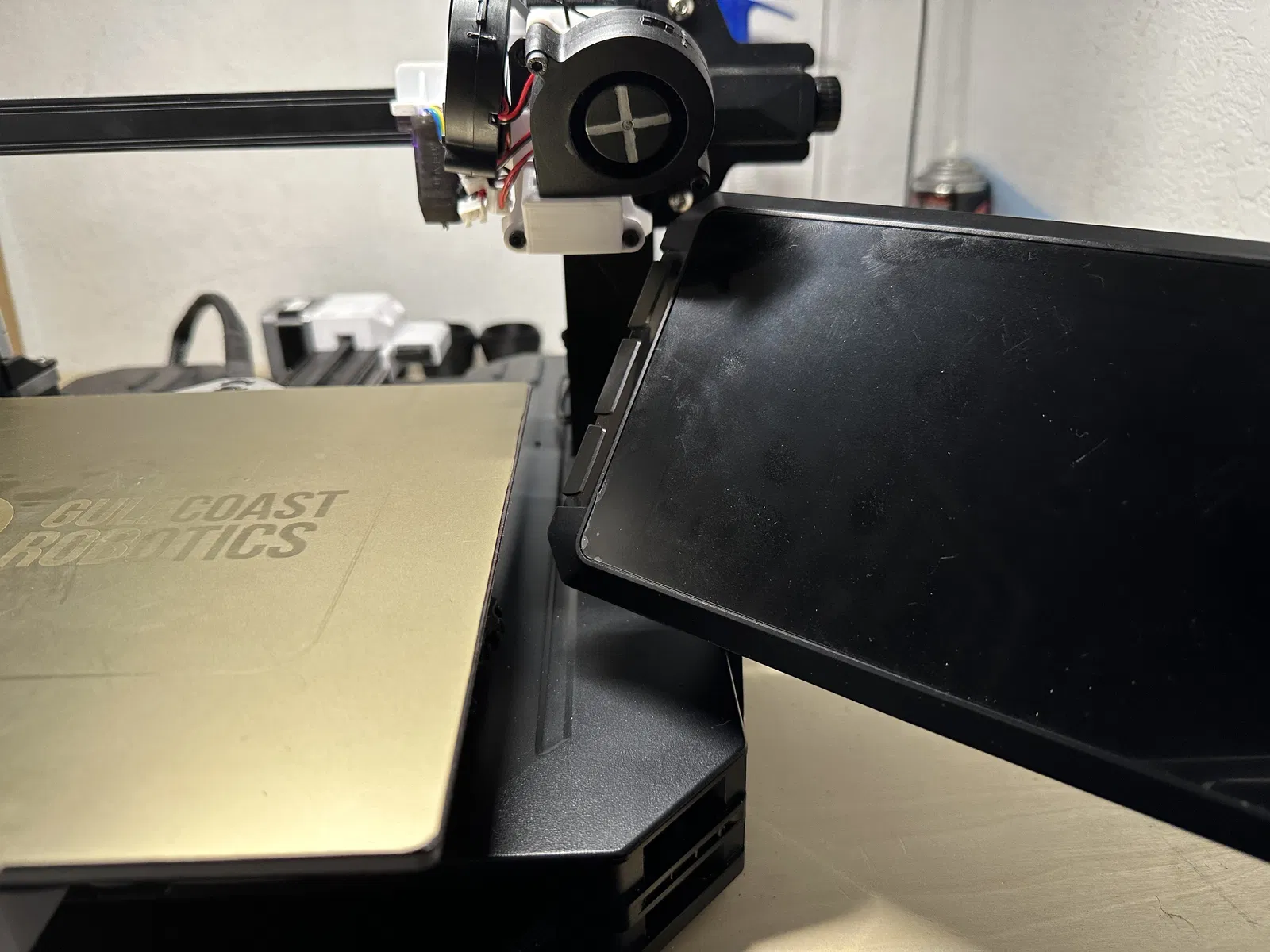

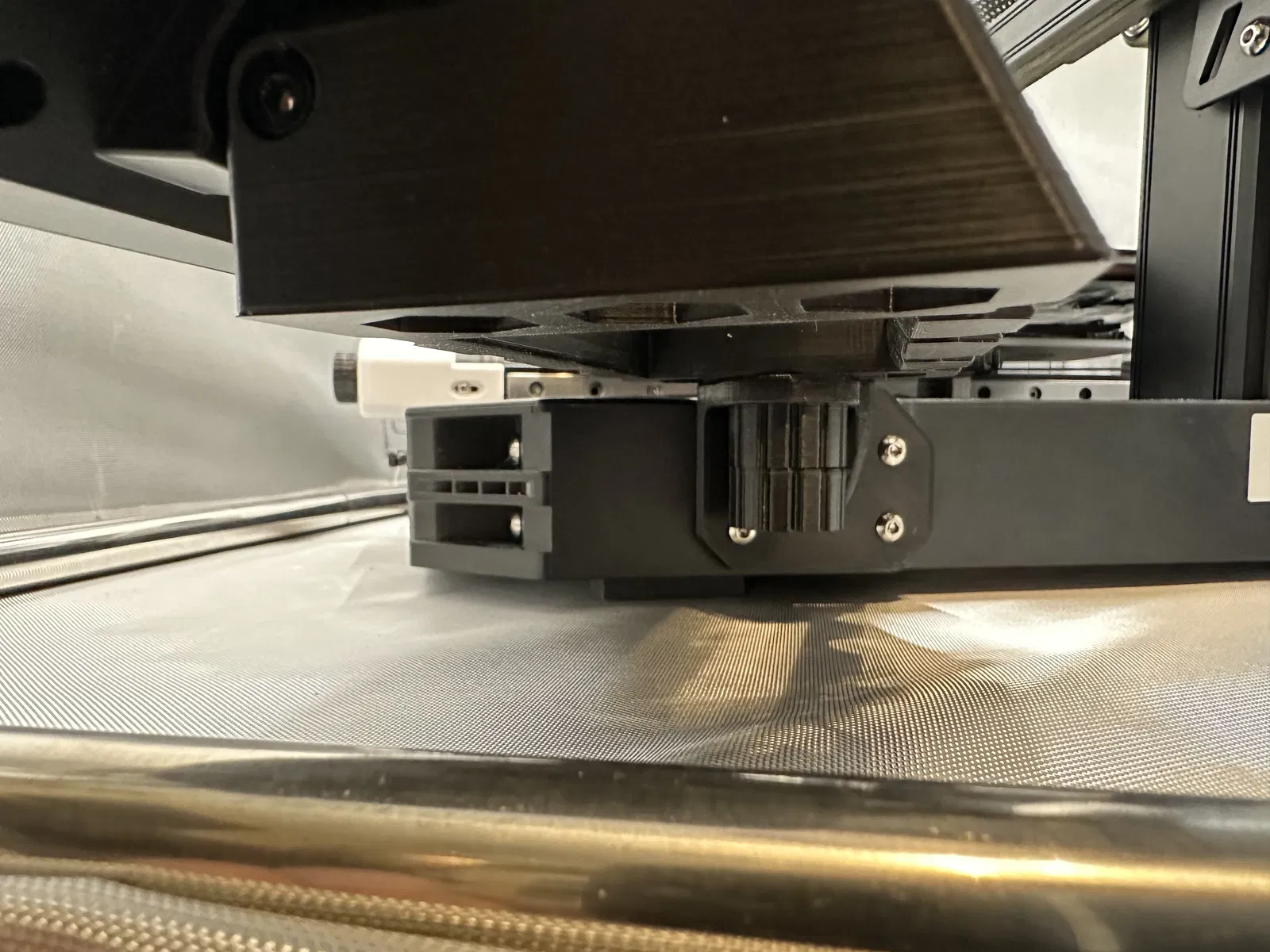

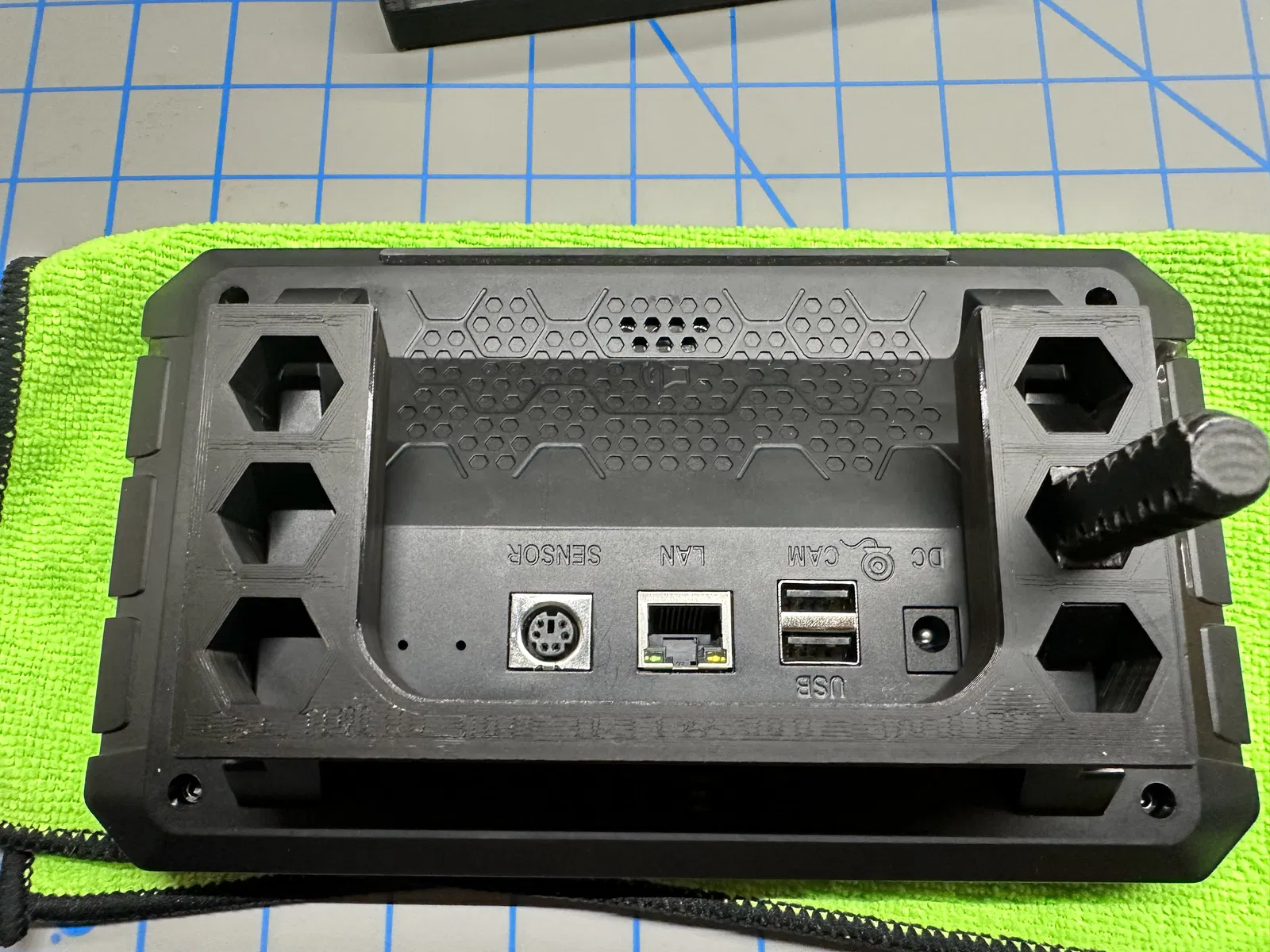

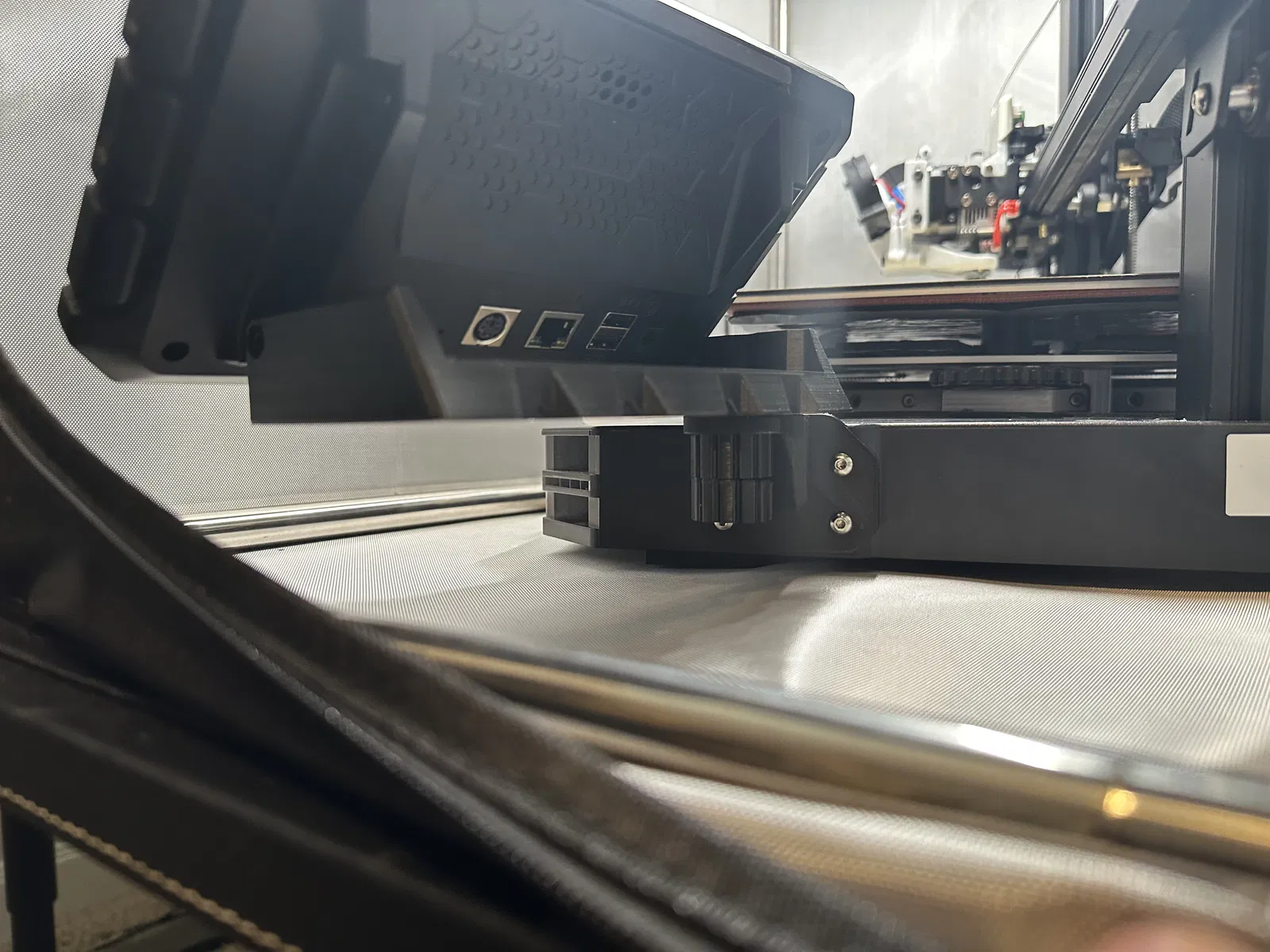

Creality Sonic Pad đi kèm với 2 chân chống kiểu kickstand để đặt trên bàn, nhưng lại không có giải pháp gắn khác. Mình đã thiết kế một giá đỡ vừa giữ được chức năng chân chống, vừa cho phép gắn vào vị trí lắp màn hình zin của máy S1 Pro. (Mình tin là dòng S1 cũng có cùng kiểu bắt ốc này). Bạn sẽ cần lật ngược màn hình Sonic Pad lại. (Vào Configure → Other Settings → Advanced Options → Flip the screen).

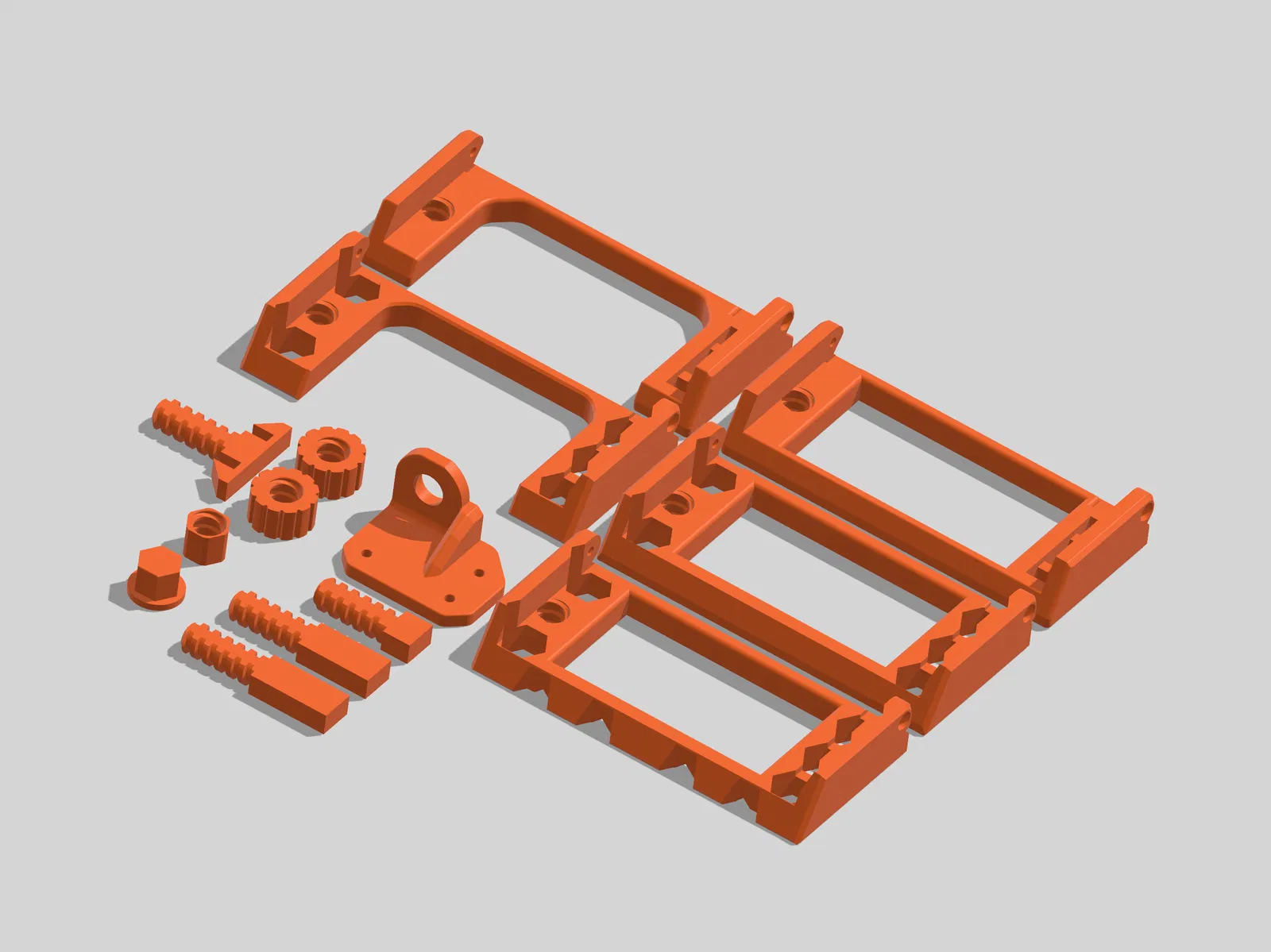

Cập nhật ngày 22/02/2025 - Thêm các phiên bản mới của chân chống (kickstand).
- 5 phiên bản Kickstand - tất cả đều tương thích với chân đỡ (đánh dấu v11)
- Mount (Giá đỡ)
- Connector (Khớp nối)
- Support Foot (Chân đỡ) với 3 độ dài khác nhau
- Jam nut (Đai ốc hãm) để cố định chân đỡ ở độ cao mong muốn (tùy chọn)
- Đai ốc nâng cấp có thể gắn vào chân chống cũ mà không cần in lại
Cập nhật ngày 29/04/2023 - Đang làm thêm 4 phiên bản chân chống mới.

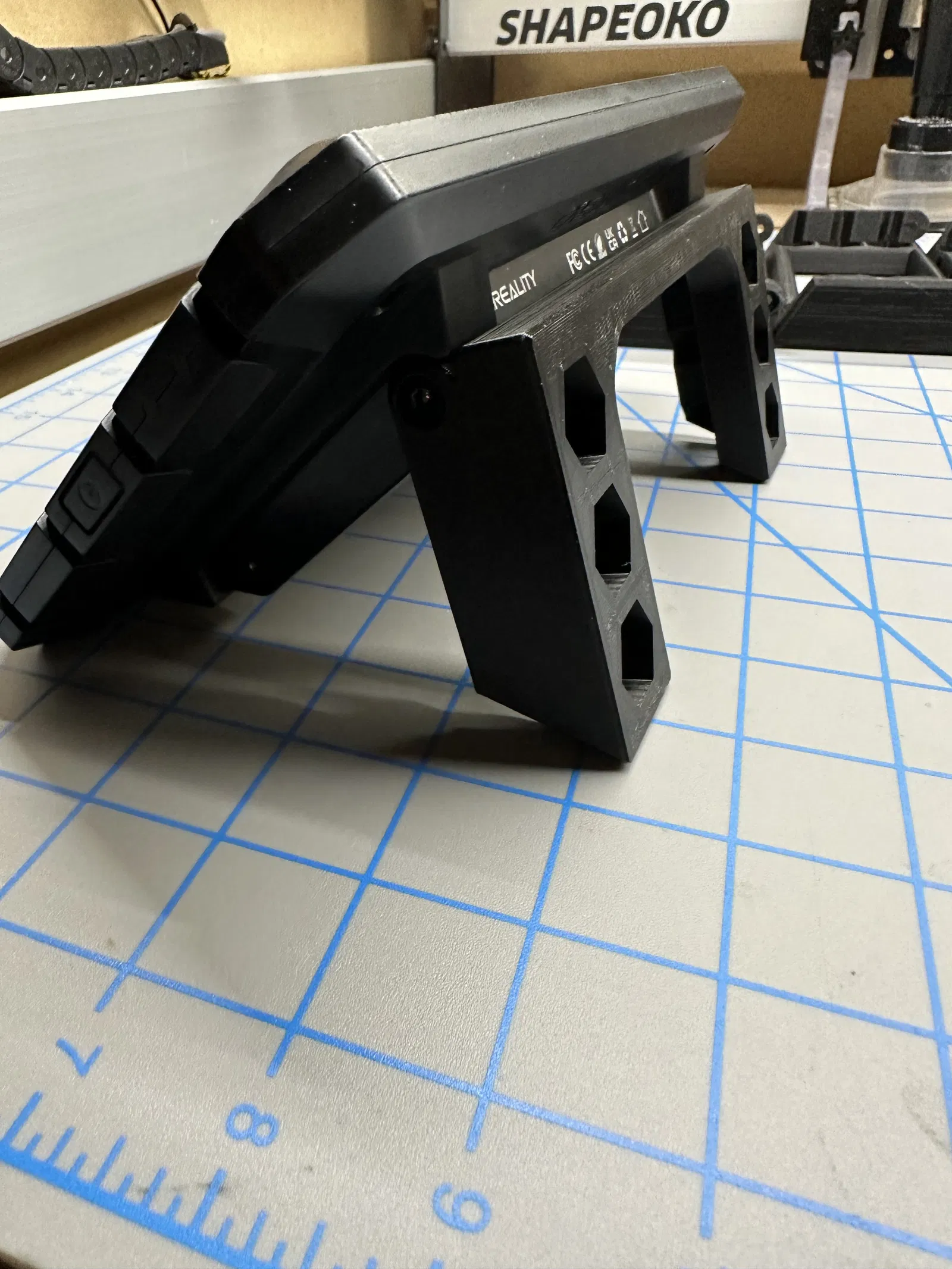

- Thêm phiên bản chân chống hình chữ U - bỏ hoàn toàn thanh ngang cho những bạn không muốn vướng víu khi đi dây.
- LƯU Ý - khuyến khích in 4 tường và tối thiểu 10% infill để tăng độ cứng cáp cho thiết kế chữ U.
- Thời gian in với cài đặt gợi ý @ 100mm/s khoảng 2,5 giờ và tốn 41g nhựa.
- Tên file: SonicPad_Kickstand_U-Shape
Cập nhật ngày 23/04/2023
- Cập nhật bu-lông và đai ốc lên kích thước 14mm, ren thô hơn, thay đổi hướng in để tăng độ bền kéo.
- Cập nhật giá đỡ phía trước ngắn để vừa với bu-lông/đai ốc mới.

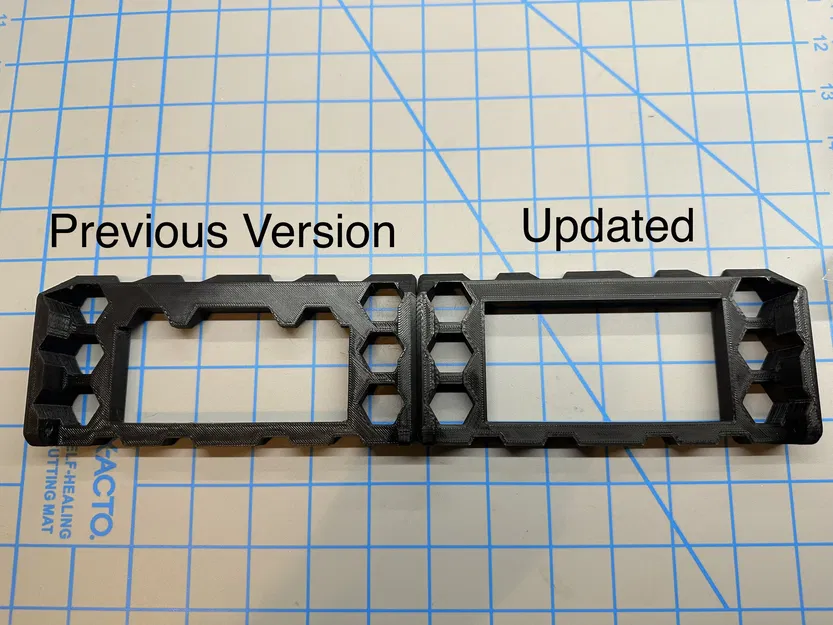

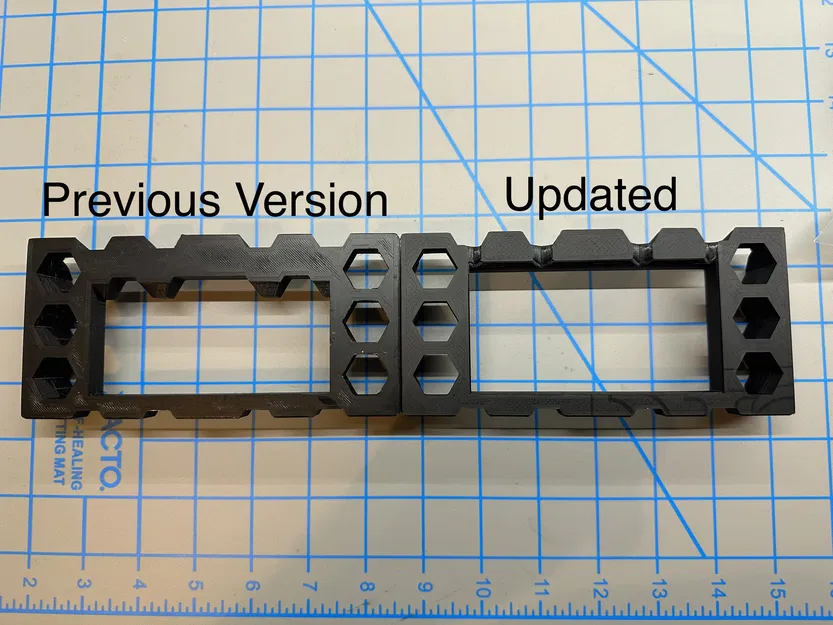

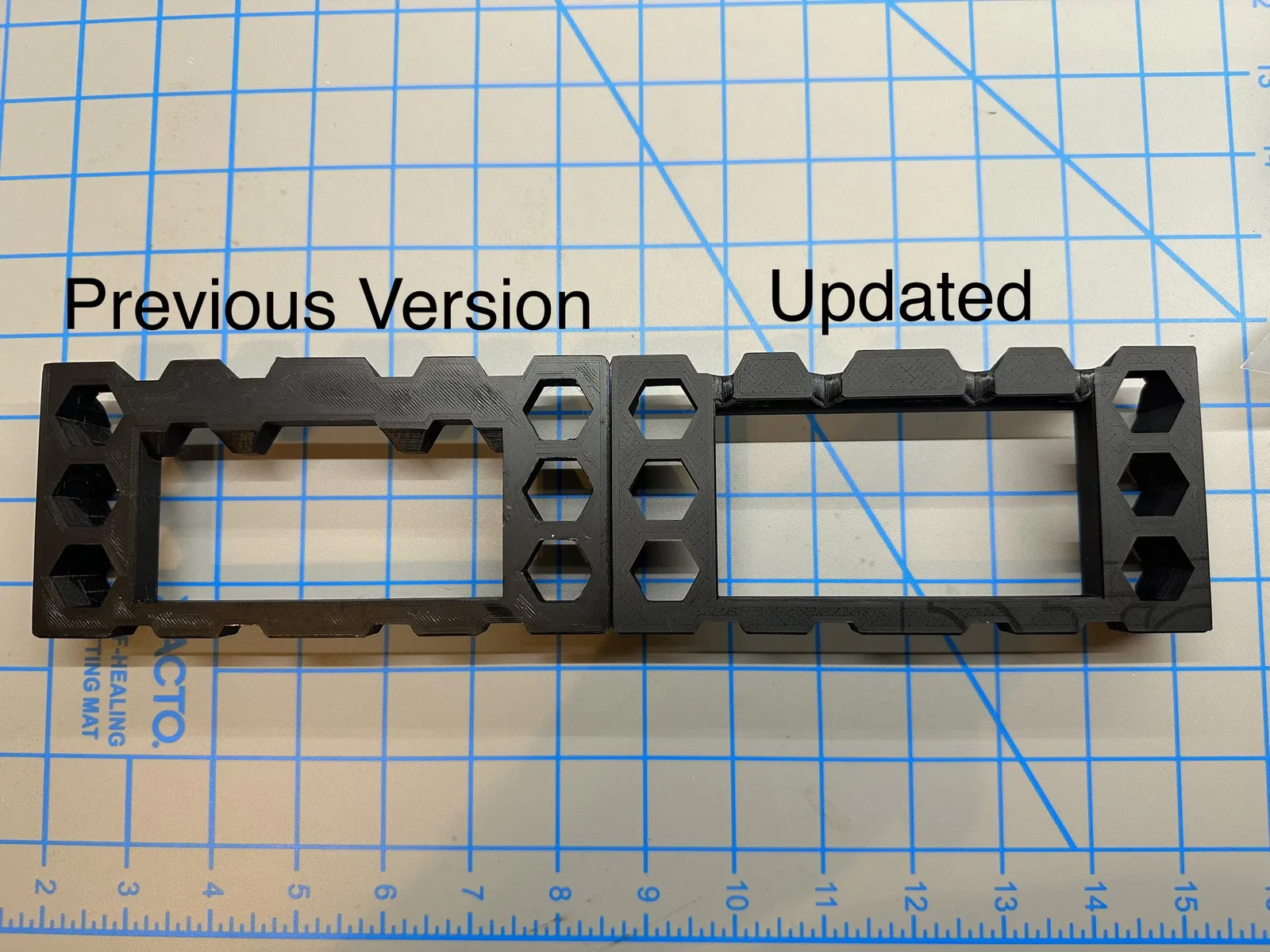

- Cập nhật chân chống để tăng khoảng hở quanh các cổng/dây + thêm các rãnh tam giác để đi dây rút.
- Lưu ý - Không bắt buộc phải in chân chống mới để dùng bu-lông/đai ốc mới. Bản v3 vẫn dùng được với các kết nối mới nhất.
- Bộ bu-lông/đai ốc đi kèm 2 đai ốc, mục đích là để bạn in 2 cái làm "jam nut" (đai ốc hãm), giúp bu-lông không bị lỏng khi xoay màn hình.
Thông số in của mình
PLA. 25% Gyroid infill Chiều cao lớp in .2 5 đường bao (perimeters) 5 lớp trên/dưới Không cần support
Infill 25% có lẽ hơi dư, chi tiết đã rất cứng cáp rồi, 10% là đủ dùng.
Xem thêm phiên bản tại đây.
Cảm ơn Embrace Making‘s Spool Holder đã truyền cảm hứng cho mình nâng cấp thiết kế bu-lông/đai ốc.
Chúc các bạn in ấn vui vẻ!
