Chân đế 3 mức độ cho Ham Radio IC-7300 kèm khay đựng thẻ nhớ

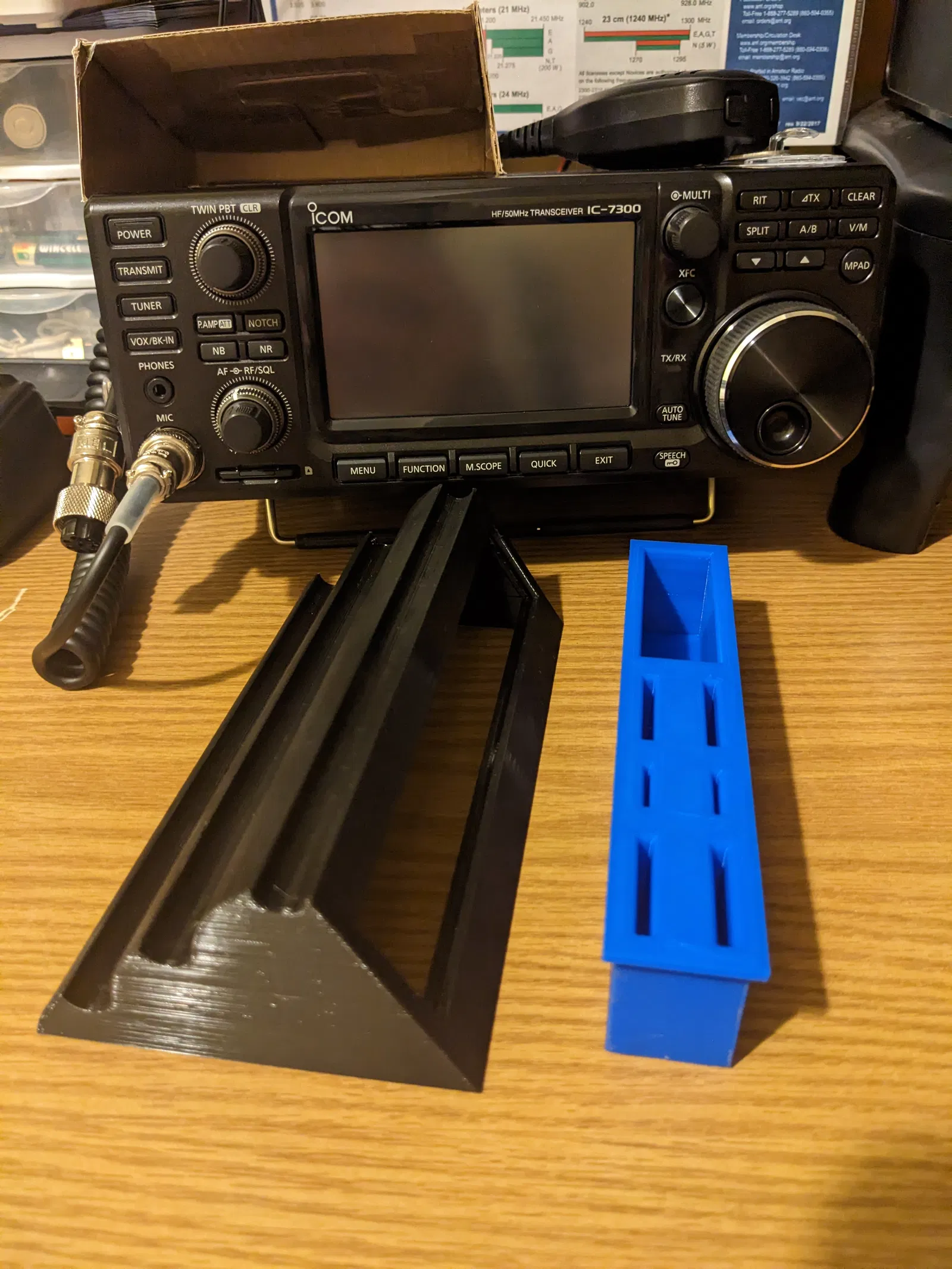

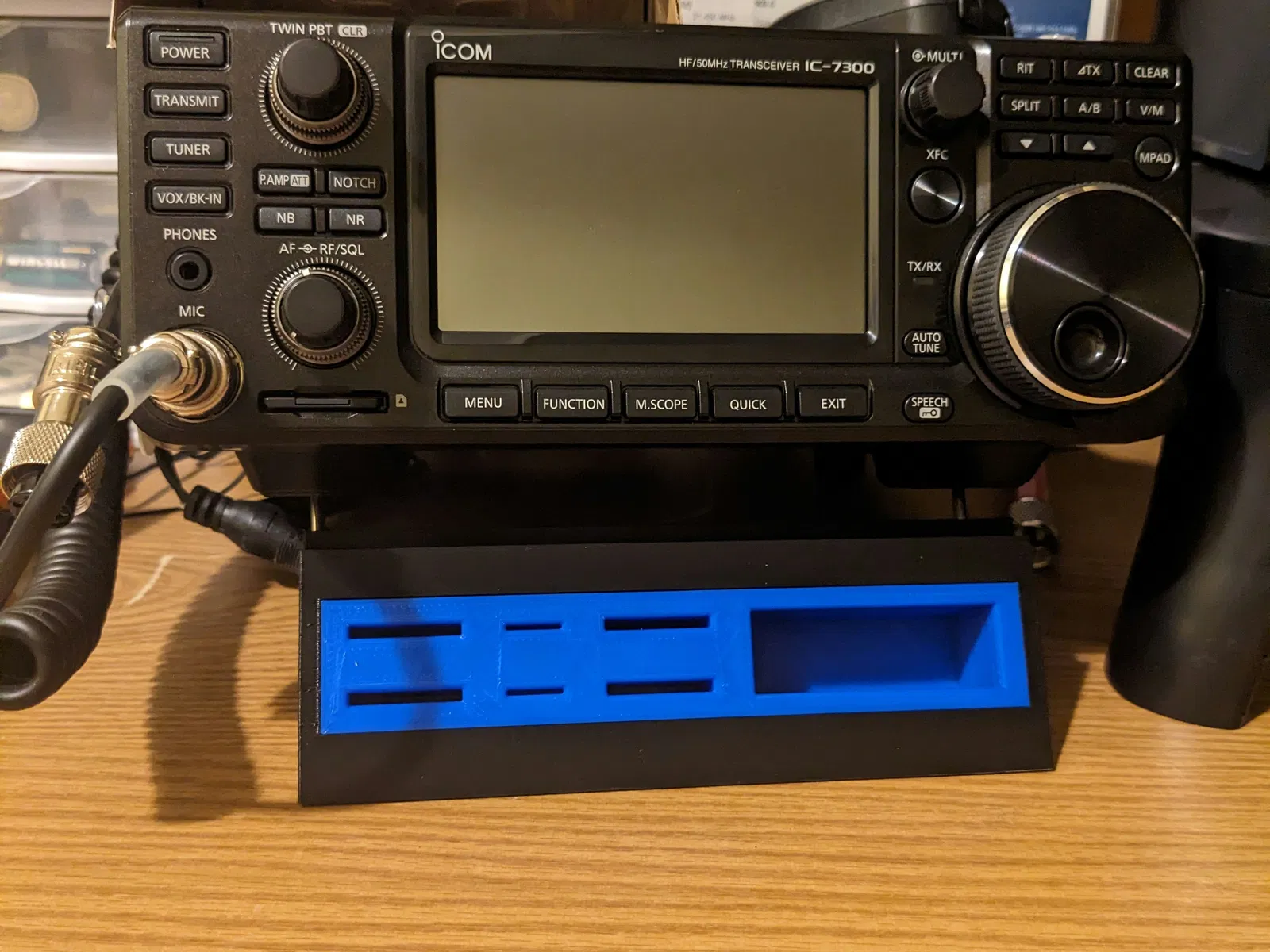

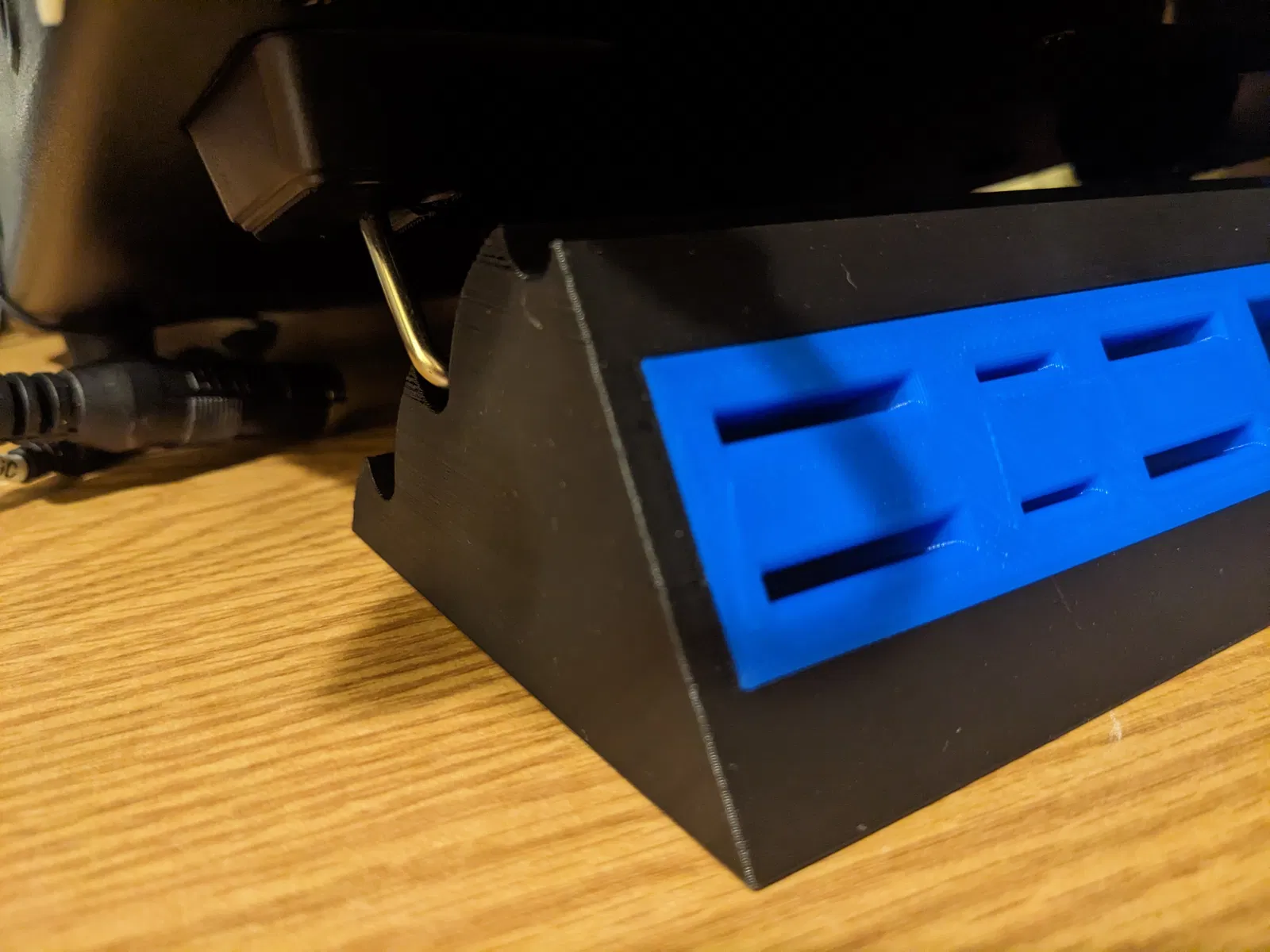

Chân đế 3 mức độ cao dành cho IC-7300 và các dòng radio tương tự. Thiết kế tiện lợi có tích hợp sẵn khay đựng thẻ SD và Micro SD giúp không gian làm việc của các radio amateur gọn gàng và chuyên nghiệp hơn.
Mô tả

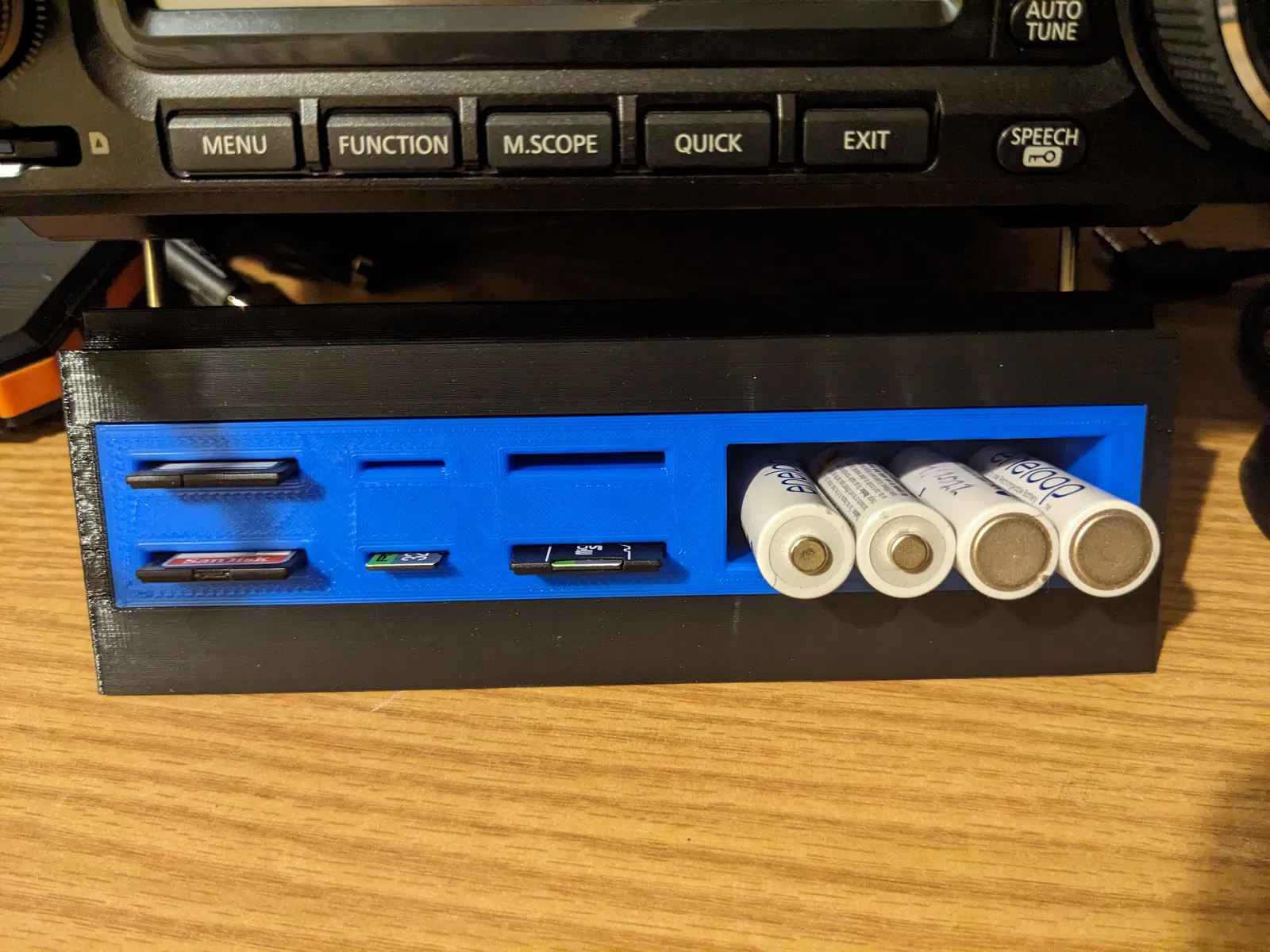

Trước đây mình toàn dùng một mẩu gỗ 2x4 để kê cho chiếc radio ở độ cao ưng ý. Sau đó, mình quyết định thiết kế một chiếc chân đế in 3D với 3 mức độ cao khác nhau để mọi người có thể tùy chỉnh theo góc nhìn của mình. Vì thỉnh thoảng mình hay ghi âm và lưu lại cài đặt của radio, nên việc có quá nhiều thẻ nhớ nằm rải rác rất bất tiện; thế là mình tích hợp thêm khay đựng thẻ nhớ ngay gần radio cho gọn gàng.
Mình dùng phần mềm FreeCAD để thiết kế và Cura 5.4 để in.

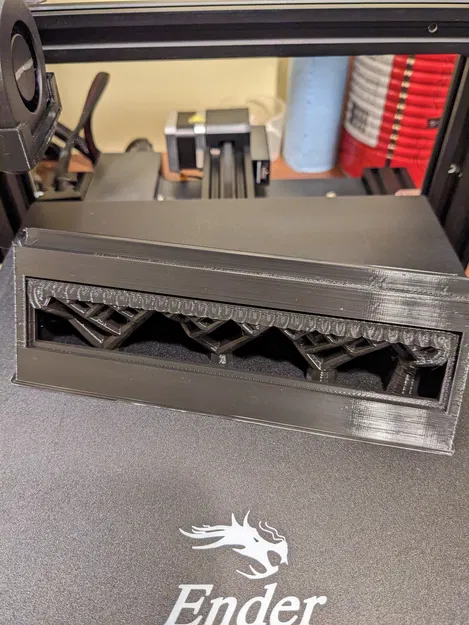

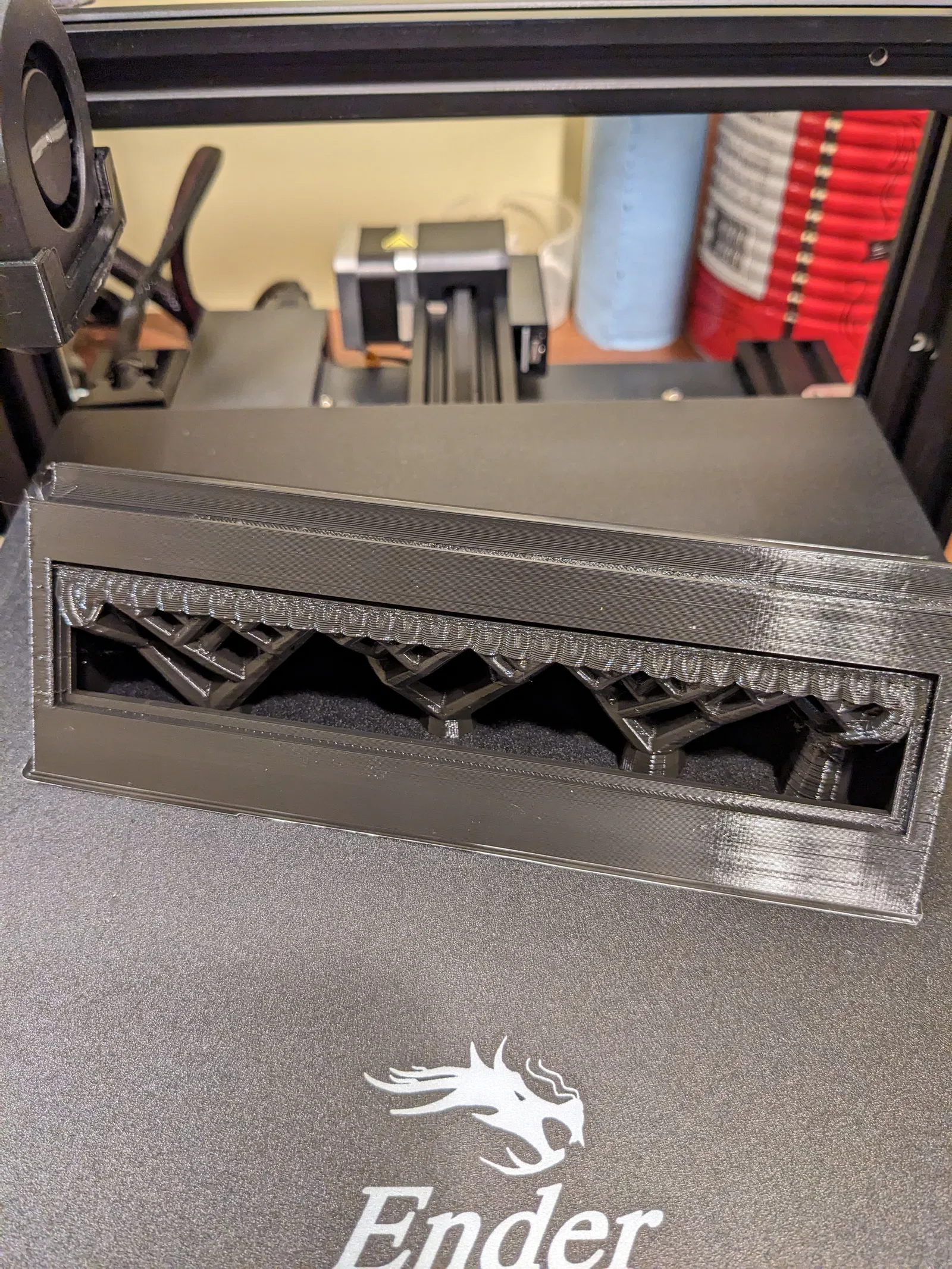

- Chân đế in theo hướng đáy nằm dưới, cần dùng support.

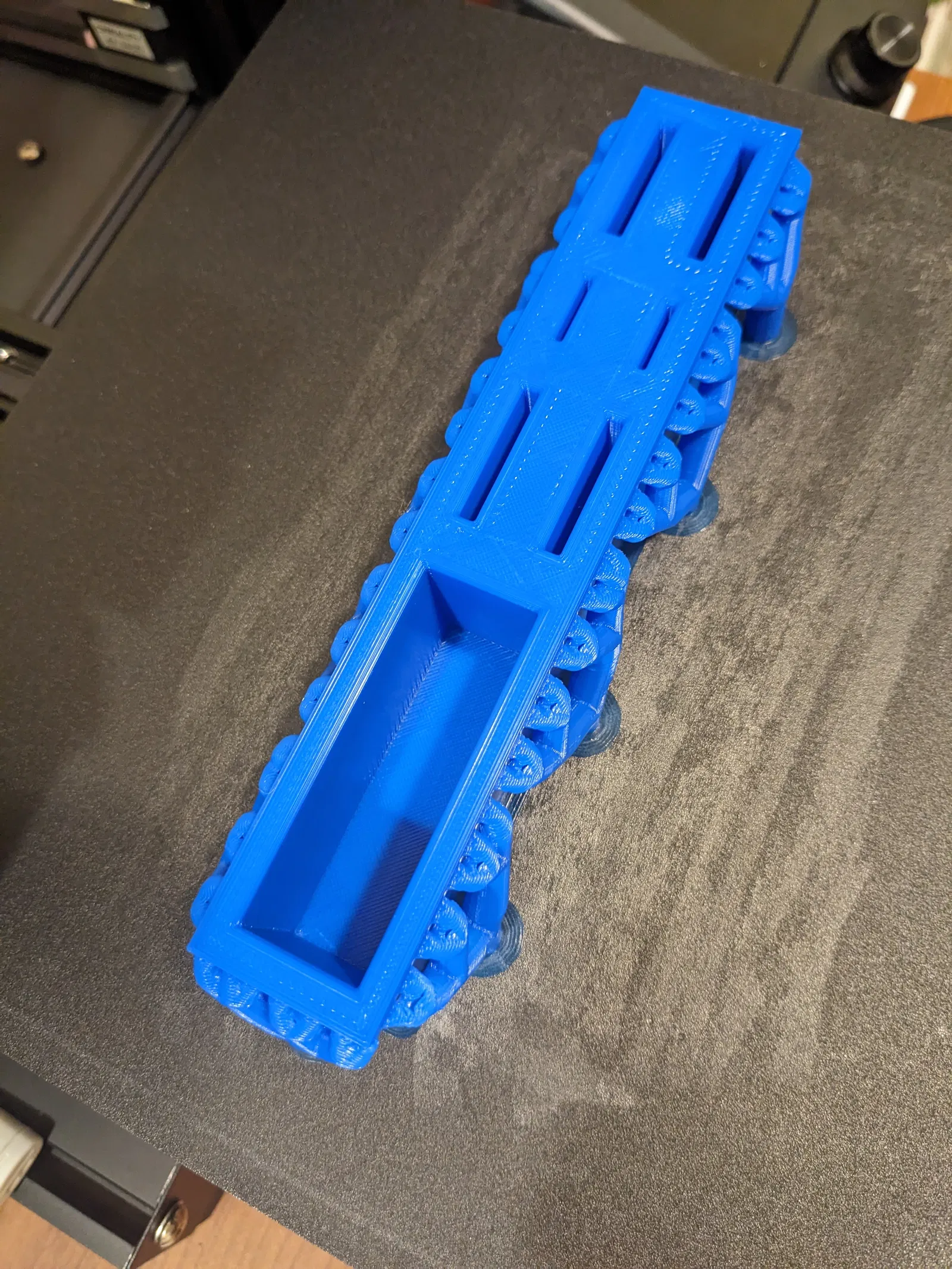

- Phần khay đựng thẻ nhớ in với lỗ hướng lên trên, cũng cần dùng support.
- Nếu muốn, bạn có thể xoay ngược khay đựng thẻ để ngăn lớn nằm bên trái.
Thông số in gợi ý:
- Layer height: 0.2mm
- Wall line width: 0.4
- Wall order: Outside to Inside (Bên ngoài vào bên trong)
- Infill: 15%
- Support: Tree (Dạng cây)
- Filament: Sunlu PLA ở nhiệt độ 215°C
