Bộ tăng đai (Belt Tensioners) tùy chỉnh cho Qidi Plus4

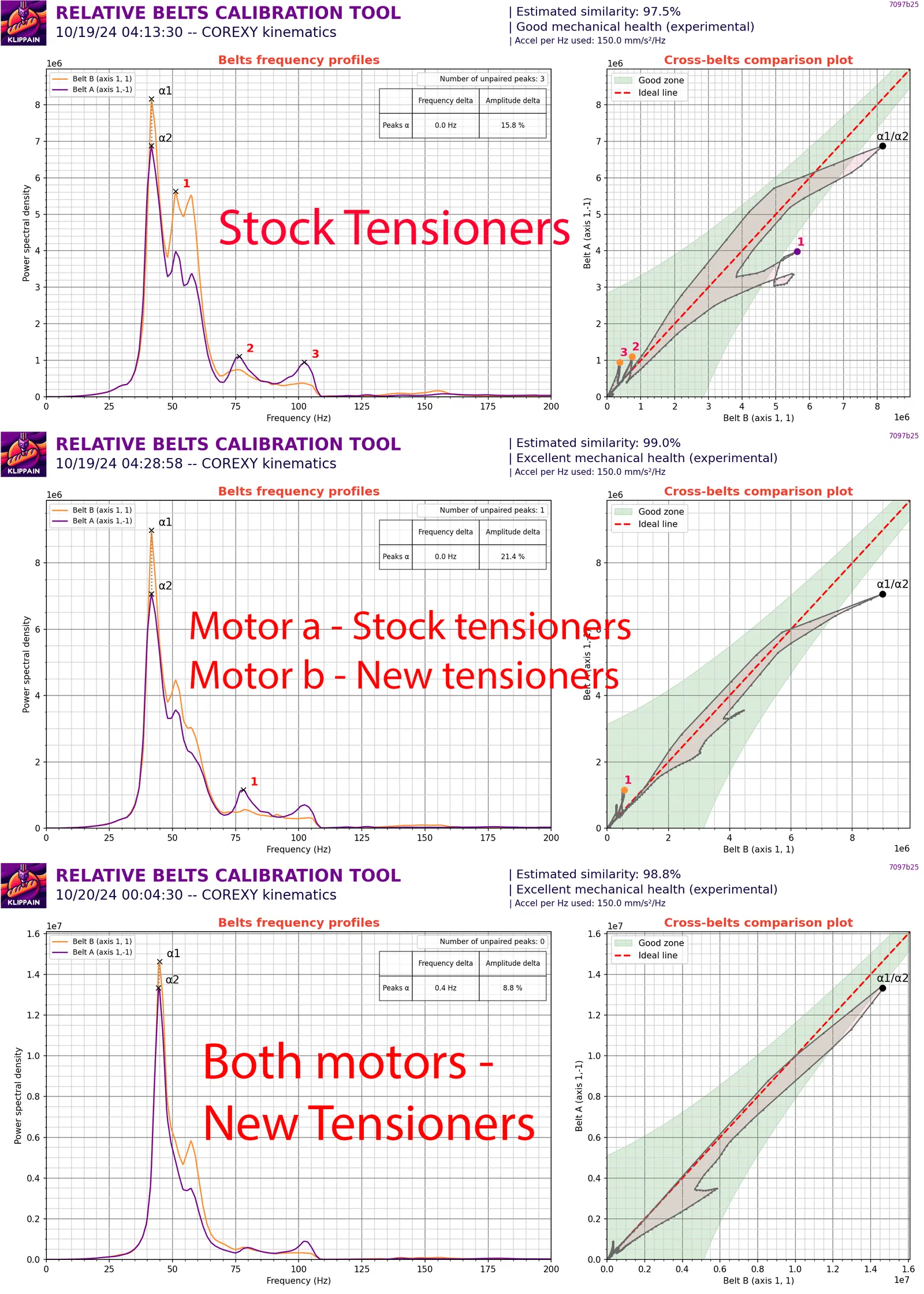

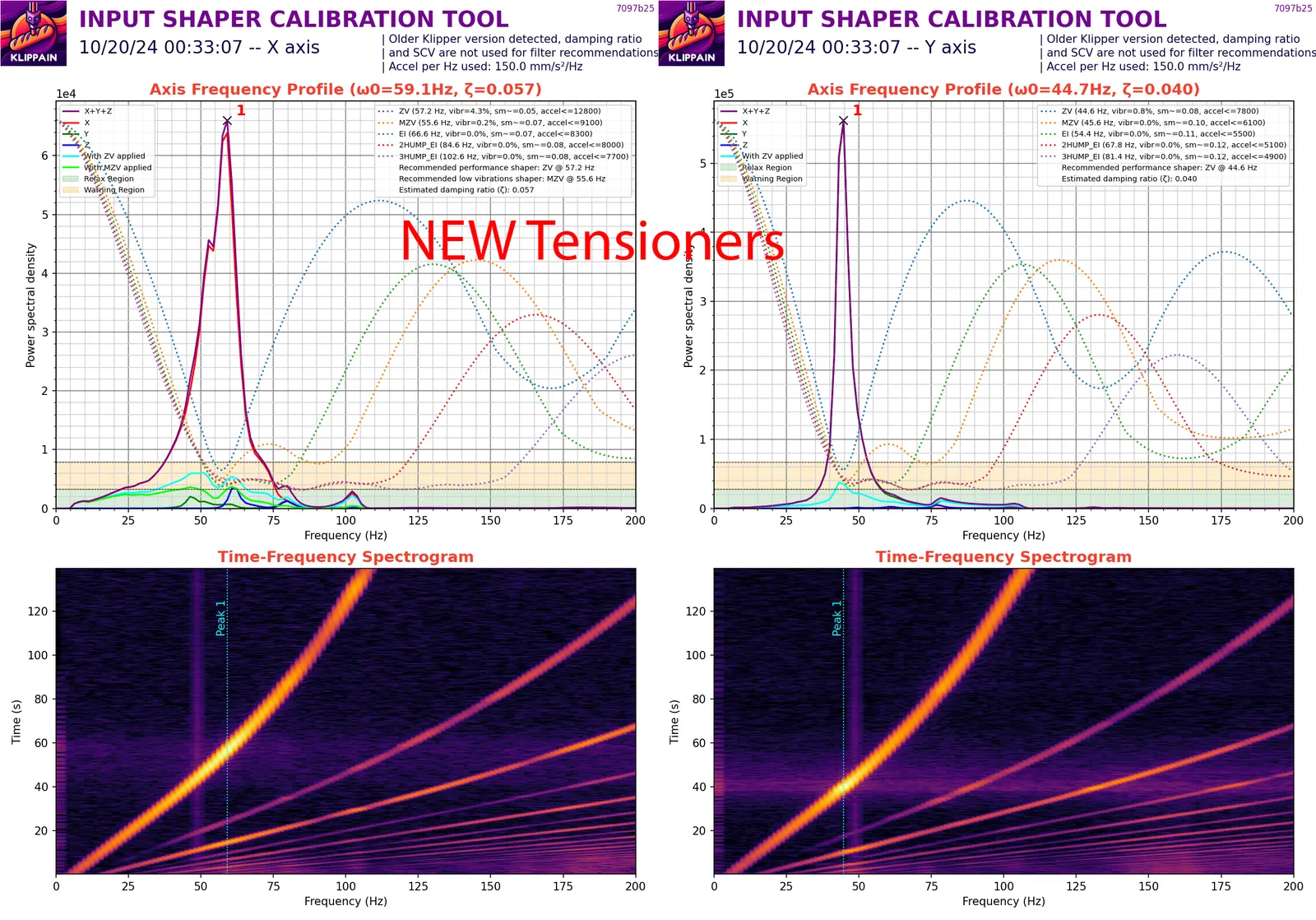

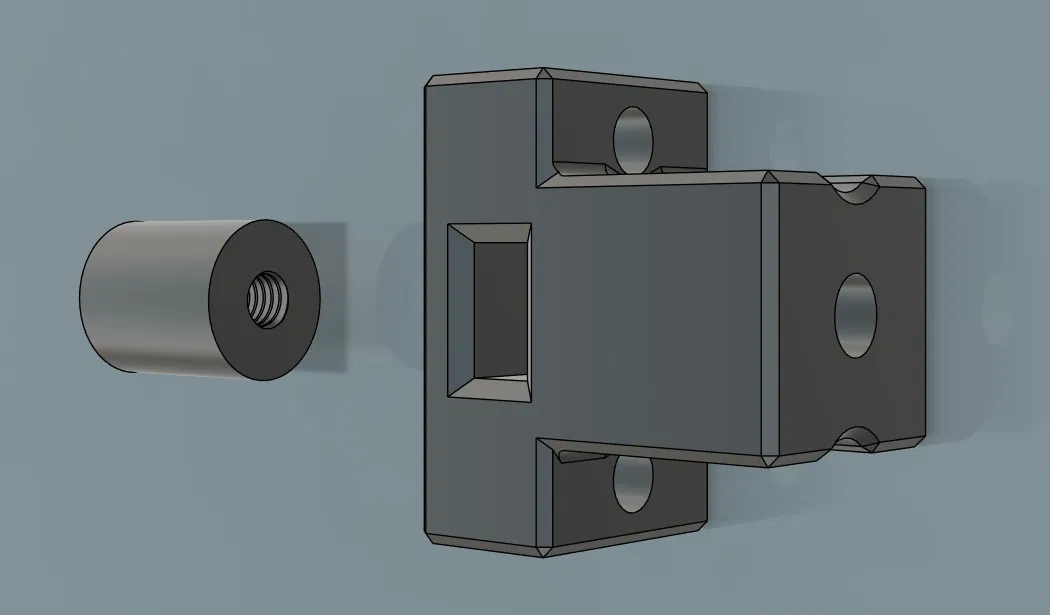

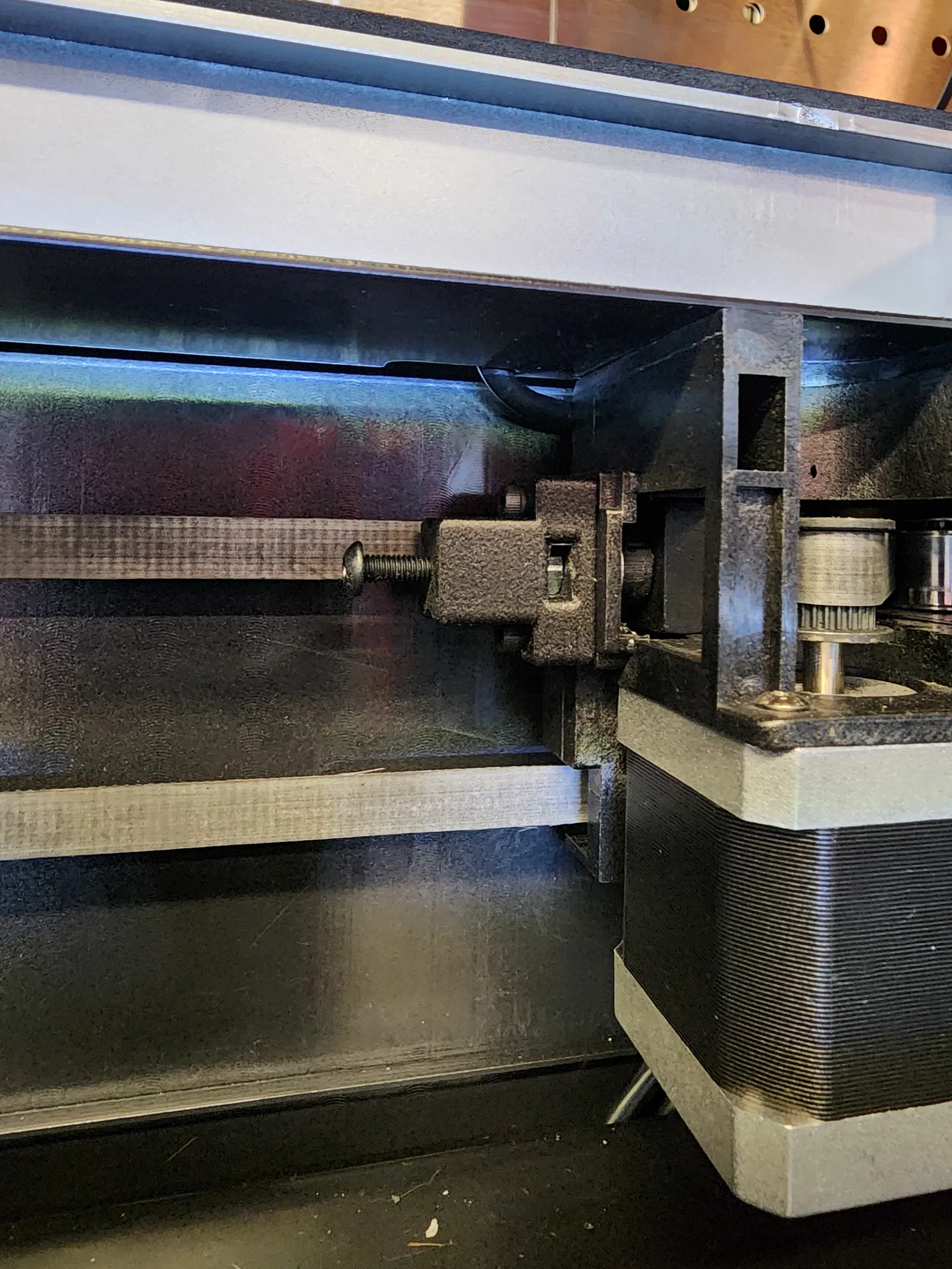

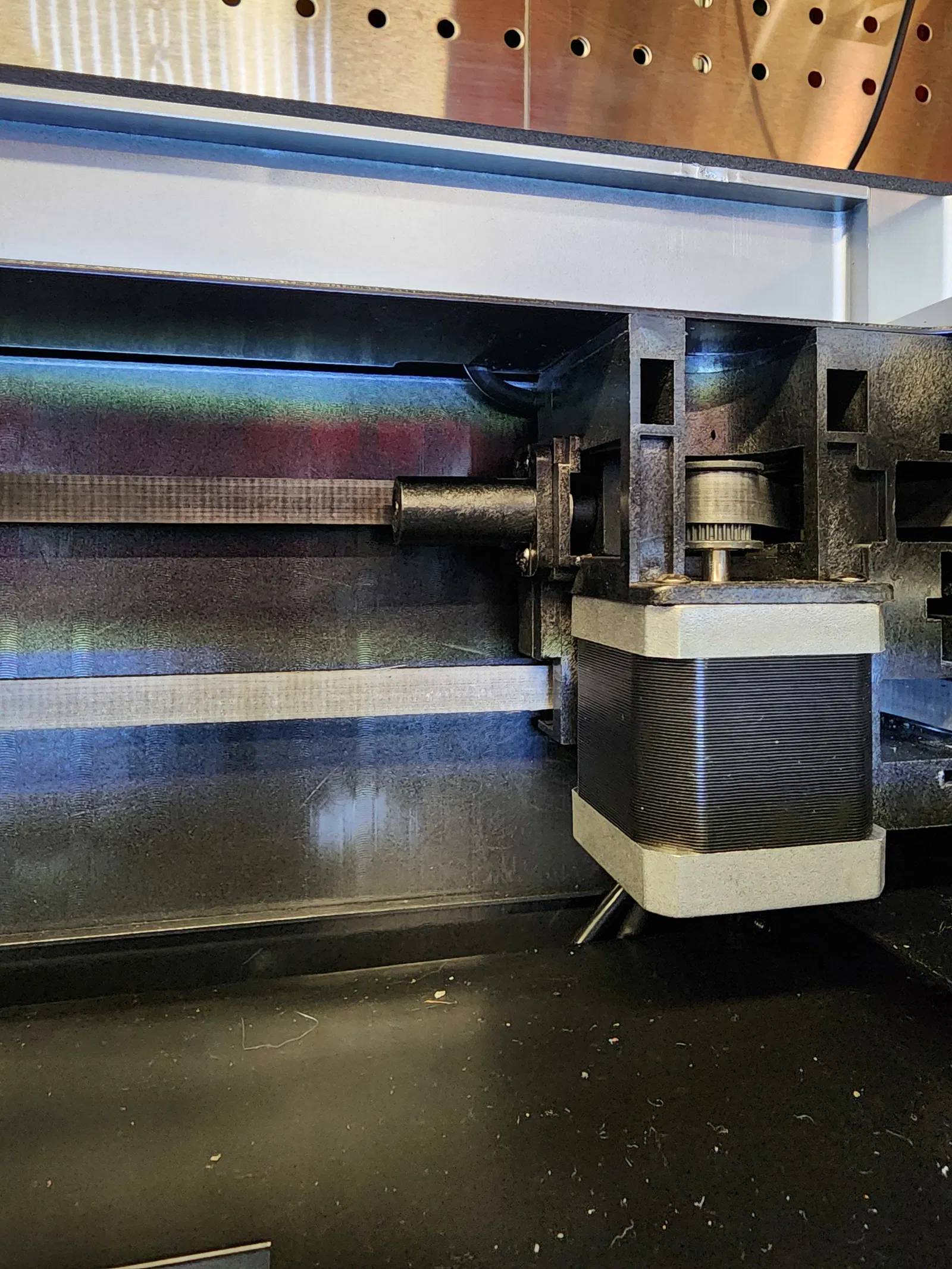

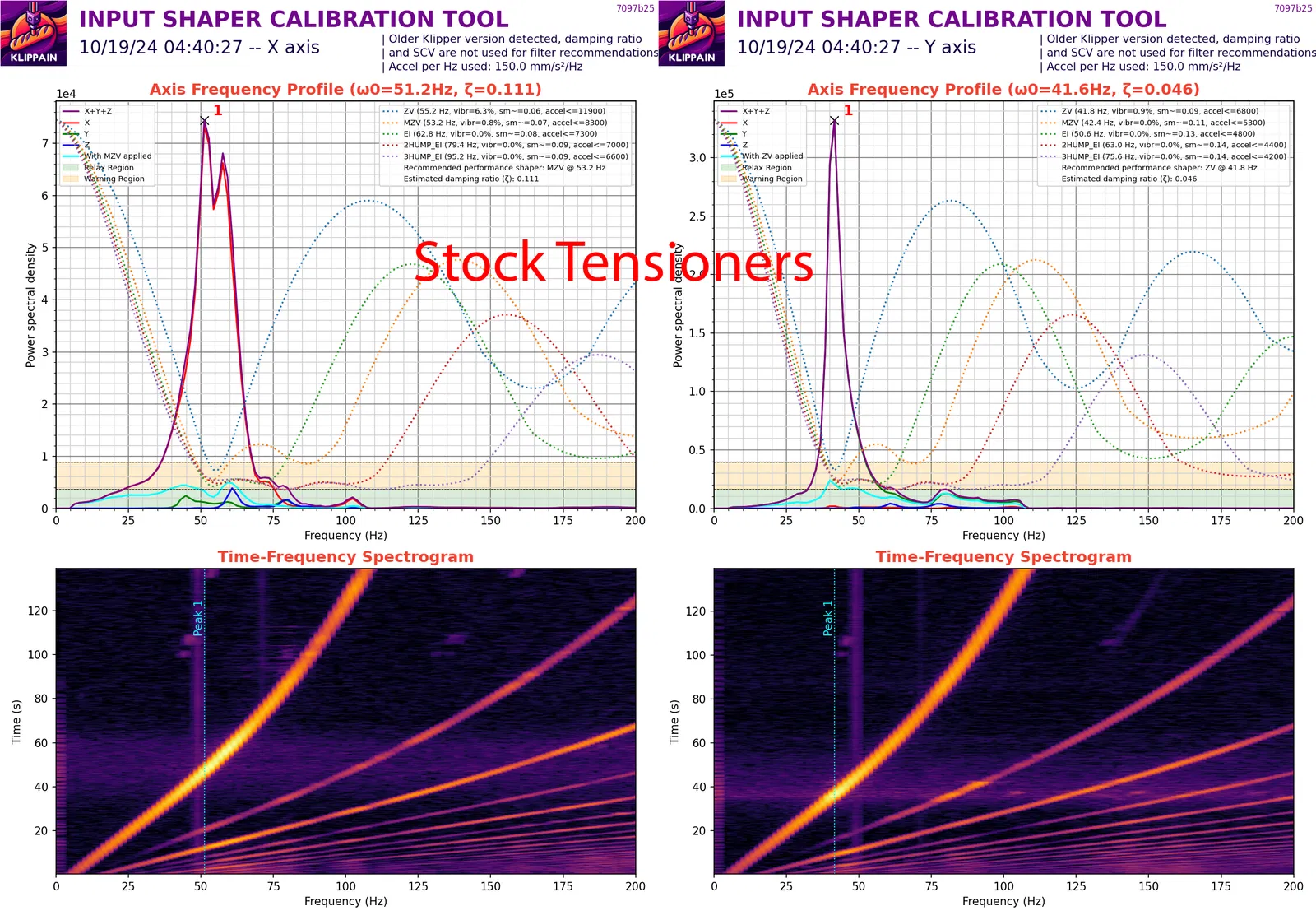

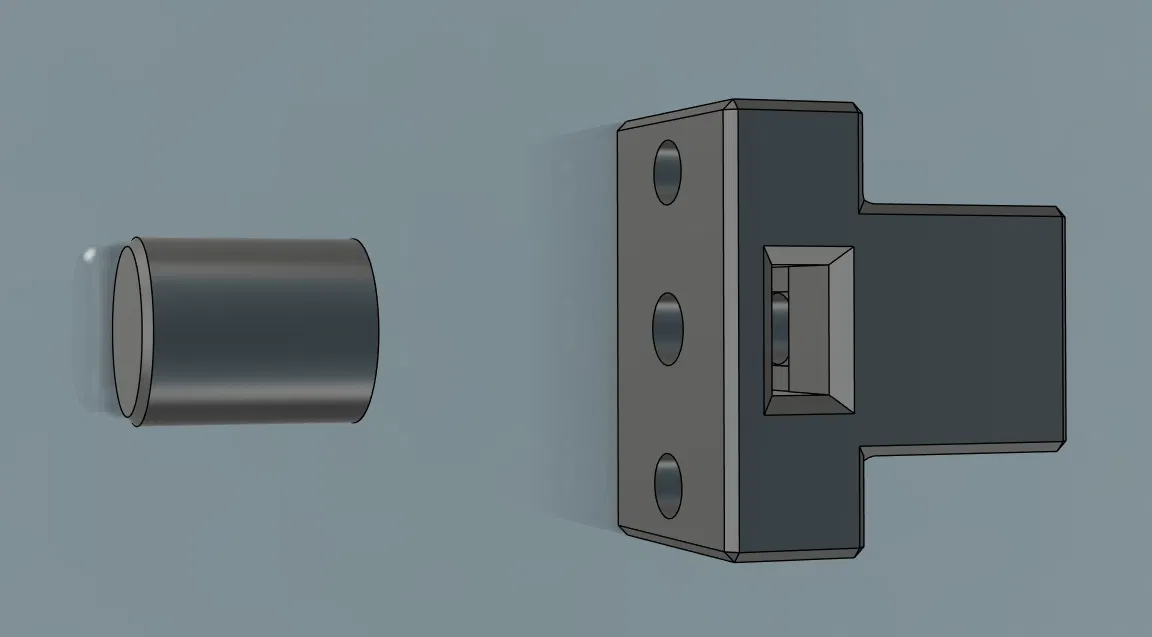

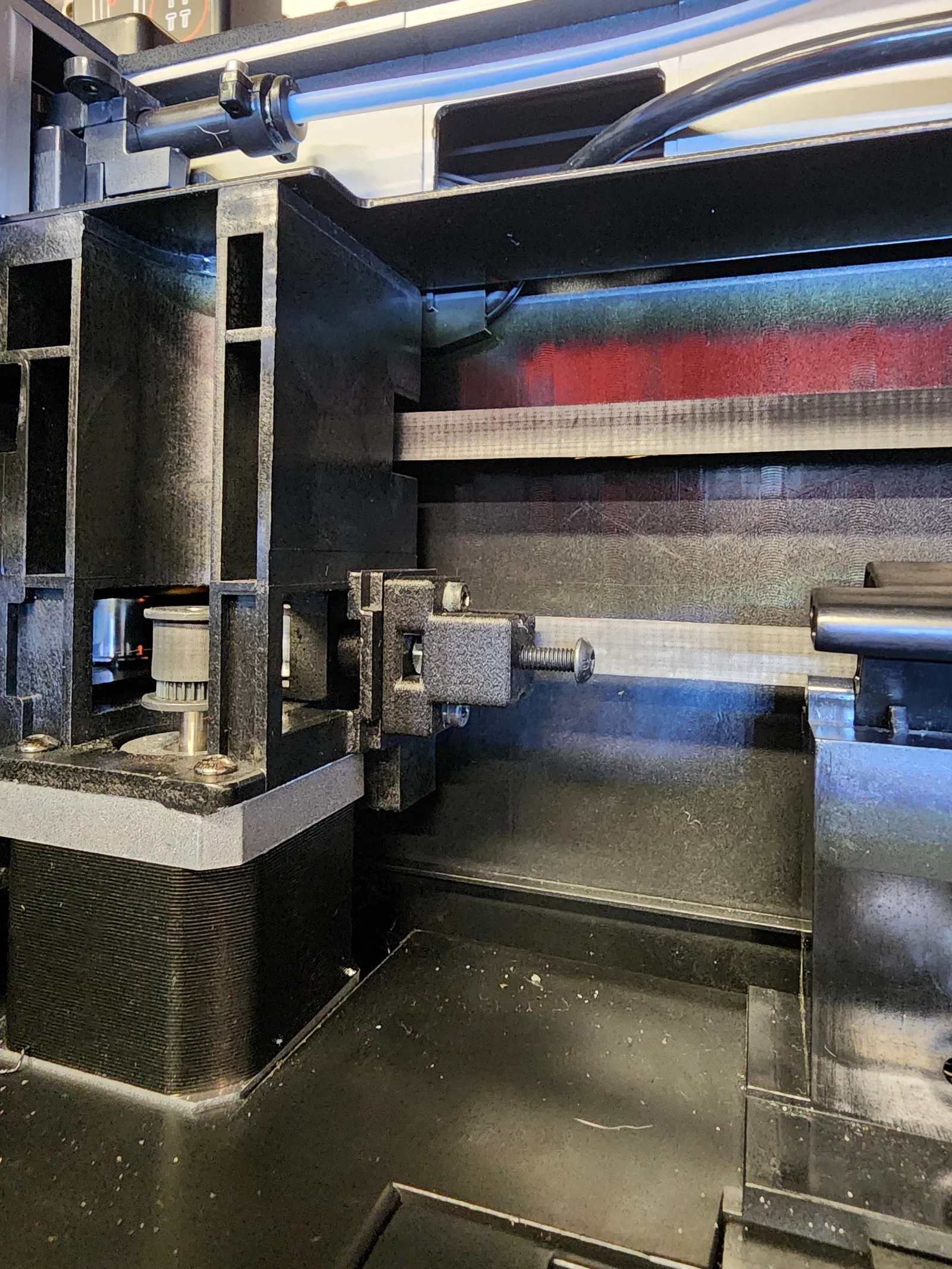

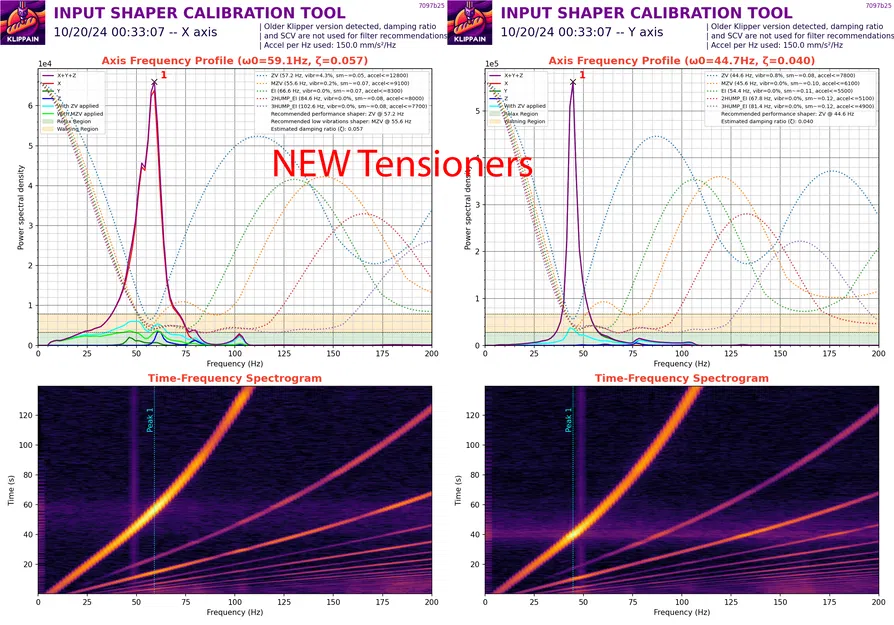

Vui lòng chỉ in nếu bạn sẵn sàng thử nghiệm. Vốn xuất thân từ cộng đồng máy in DIY, mình không mấy mặn mà với bộ tăng đai tự động trên dòng máy Plus4 vì mình muốn kiểm soát đai chính xác hơn. Vì vậy, mình đã thiết kế lại giá đỡ và miếng chèn để thay thế bằng loại có thể điều chỉnh bằng ốc vít. Mình đã in thử một cái để trải nghiệm và ngay lập tức thấy rõ hiệu quả khi chạy bài kiểm tra Klippian Shake and Tune Belt Comparison. Sau khi lắp cả hai bên, không chỉ độ căng của đai được cải thiện đáng kể mà chỉ số input shaper cũng gọn gàng hơn, cho phép máy đạt gia tốc cao hơn nhiều. Lưu ý trước khi lắp ráp: TUYỆT ĐỐI KHÔNG IN BẰNG NHỰA PLA! Mình in bằng nhựa PA6-CF20. Bạn cũng có thể dùng ABS hoặc ASA. Nếu bạn muốn dùng Klippian Shake and Tune trên máy Plus4, người dùng Stew675 đã tạo một bản fork dành riêng cho chúng ta. Bạn có thể tìm hướng dẫn tại đây. Đây vẫn là dự án đang phát triển (WIP). Mình nghĩ ý tưởng này ổn nhưng sẽ còn các bản cập nhật và sửa đổi. Rất hoan nghênh ý kiến đóng góp của các bạn, nhưng vui lòng cung cấp số liệu thực tế. Những cảm nhận kiểu "mình thấy là" sẽ không được tính là số liệu khách quan. Hãy cẩn thận khi tháo bộ tăng đai gốc. Chúng có lò xo bên trong nên các linh kiện có thể bị bắn ra ngoài rất nhanh. Các miếng chèn được tạo ren cho ốc M4 bước 0.7. Mình đã in thử vài cái, có cái vặn tay vào được ngay, nhưng cũng có cái phải dùng mũi taro để làm sạch ren. Dù sao thì cũng nên nhớ, dù in bằng nhựa gì đi nữa thì nó vẫn là nhựa. Hãy chú ý khi ốc chạm đáy, đừng vặn quá tay nếu không sẽ làm vỡ phần đáy. Đừng vội vàng. Mình có dùng thiết bị đo độ căng đai. Bạn có thể tự in hoặc mua. Điều quan trọng nhất là hai đai phải có độ căng bằng nhau (đó là lý do mình không thích dùng lò xo). Phần cứng cần thiết: x1 - Ốc M4 x 35mm (đầu chìm hoặc đầu tròn; có thể dùng loại 30mm) x1 - Đai ốc M4 x2 - Ốc M3 x 16mm đầu tròn. Video hướng dẫn lắp ráp: CẬP NHẬT 19/10/2024 08:21PM EST - Mình đã rút ngắn miếng chèn để nó không tạo lực căng lên pully khi mới lắp. Bản cũ đã bị loại bỏ. Rất xin lỗi nếu sự thay đổi này khiến bạn phải in lại nhanh như vậy.
