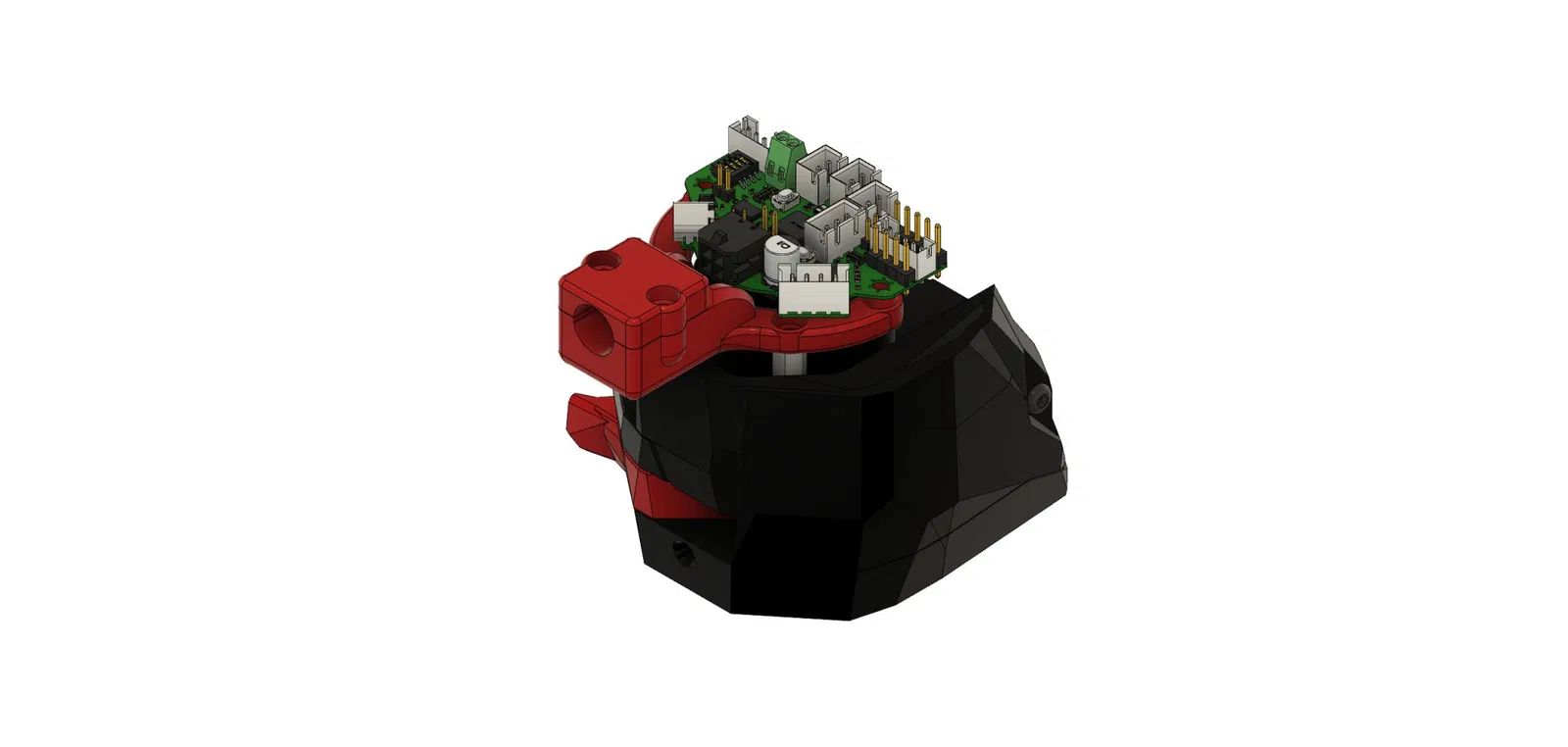

Giá đỡ EBB36 cho Voron Stealthburner (Clockwork 2)

Đây là cách nhìn của tôi về giá đỡ bảng EBB36 canbus cho Voron Stealthburner. Tôi đã lấy mô hình từ Kotvic (Cảm ơn bạn!) và đã thiết kế lại để giải quyết một số vấn đề tôi đã phát hiện với mô hình gốc:

1. Lỗ chèn nhiệt quá nhỏ (4.5mm) - đã thay đổi thành 4.7mm.
2. Các chèn nhiệt cho kẹp đã đẩy nhựa vào rãnh ống sóng khiến việc gắn ống và kẹp trở nên khó khăn - đã khắc phục bằng cách loại bỏ nhựa ở đó.

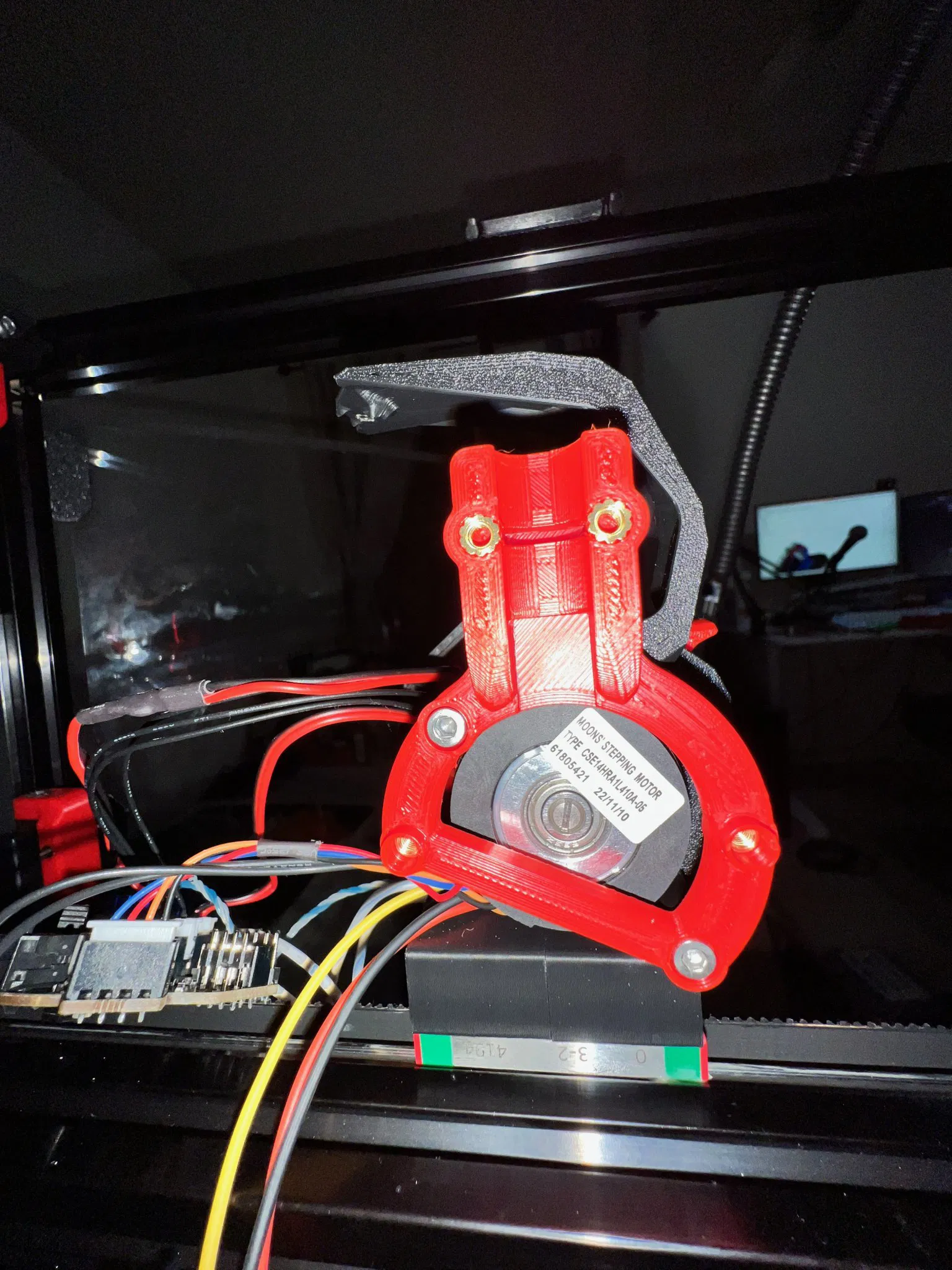

3. Nâng giá đỡ EBB36 lên một chút để tạo thêm không gian cho phía sau bảng.
4. Lỗ vít M3 (ren và đầu) hơi nhỏ, khiến việc lắp ráp trở nên khó khăn hơn.

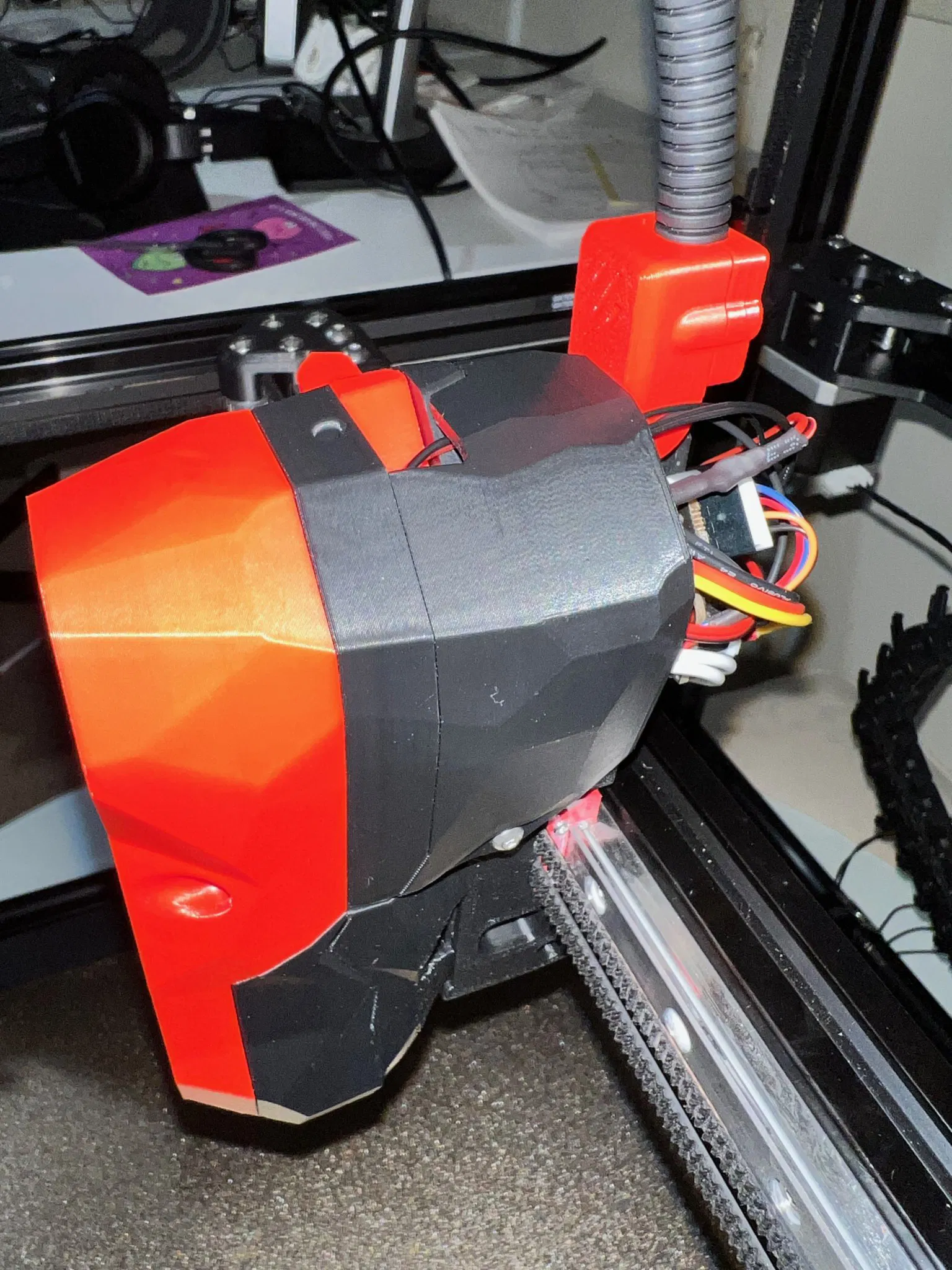

5. Do vấn đề 3, tôi đã phải di chuyển rãnh ống sóng lên để căn chỉnh với cổng dữ liệu EBB36.

In với các cài đặt tiêu chuẩn của Voron.

Thật không may, nếu bạn cần đường kính ống sóng khác, không có tham số người dùng nào để thay đổi trong CAD đính kèm. Tuy nhiên, CAD đã được đính kèm.

Phần cứng cần thiết:

6x vít BHCS hoặc SHCS M3x8mm

4x Chèn ren M3 (M3x5x4, tiêu chuẩn Voron)

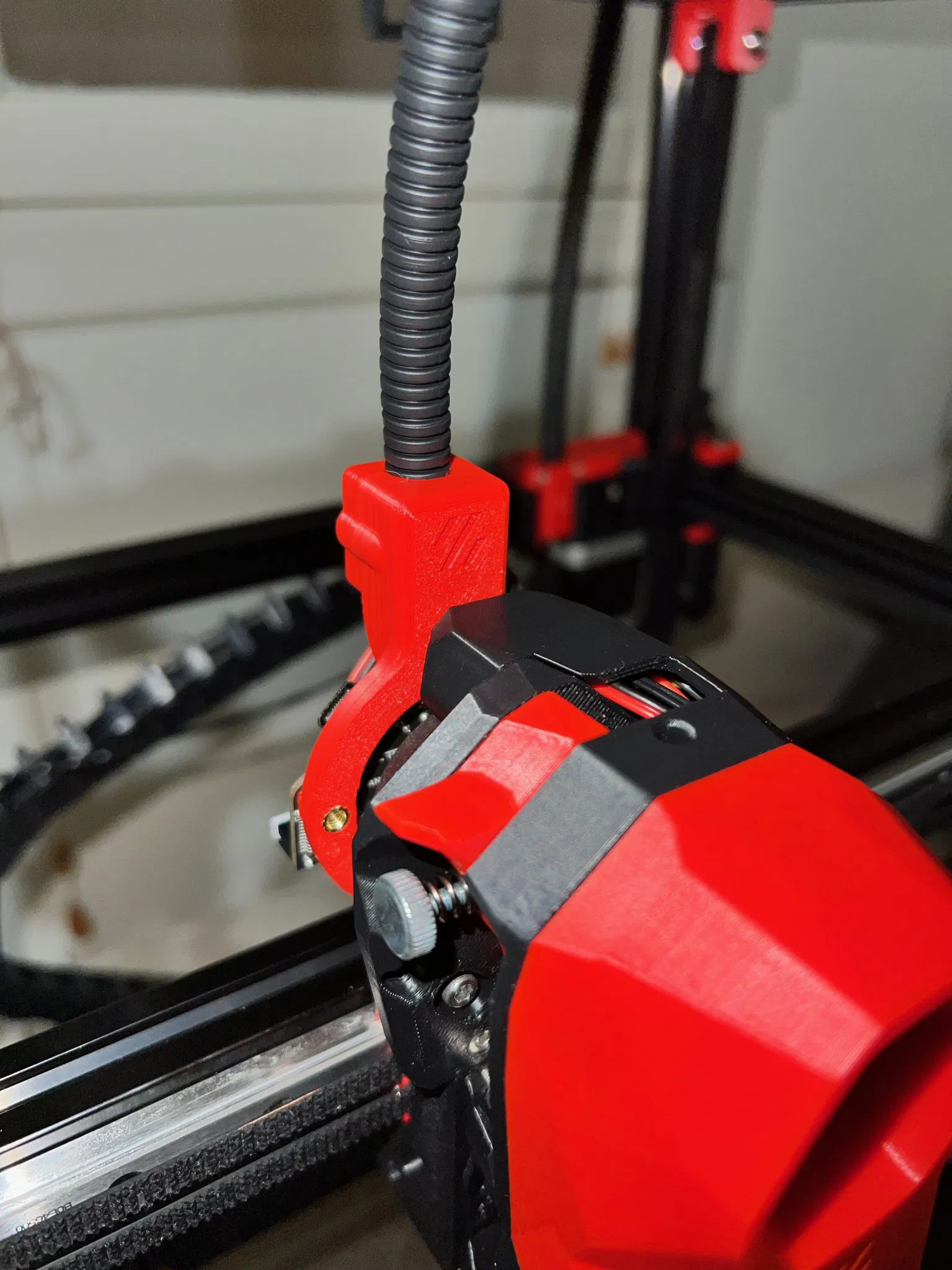

Đây là ống tôi đã sử dụng (là giao hàng nhanh nhất): RANIT 3M/9.8Ft Long Corrugated Tube Black Plastic 10Mm x 7Mm Flexible Corrugated Conduit Pipe Hose Tubing https://a.co/d/iro3RRV (Không phải là liên kết liên kết)
