Dụng cụ dập nổi danh thiếp (Business Card Embosser)

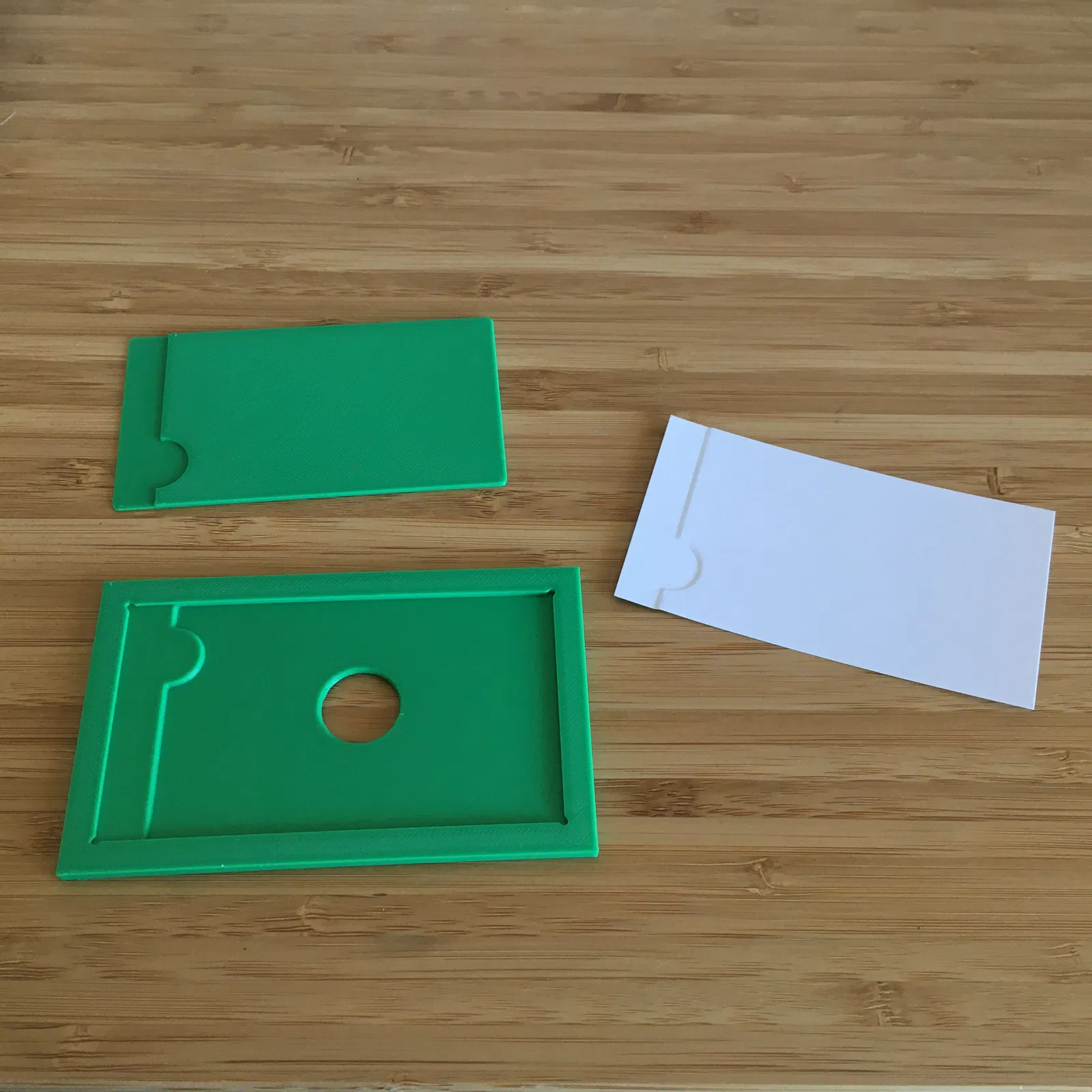

Một công cụ dạng khuôn đơn giản để tạo điểm nhấn sang trọng cho danh thiếp của mình. Mình thiết kế nó để tạo các vùng dập nổi (và dập chìm) khớp với thiết kế trên danh thiếp.

Mình từng thấy nhiều công cụ dập khác, nhưng tất cả đều dùng con lăn, cấu trúc in phức tạp hơn và đòi hỏi kỹ năng CAD cao hơn để thiết kế. (Không phải là mấy công cụ kiểu đó không hay đâu nhé).

Cập nhật tháng 9/2022

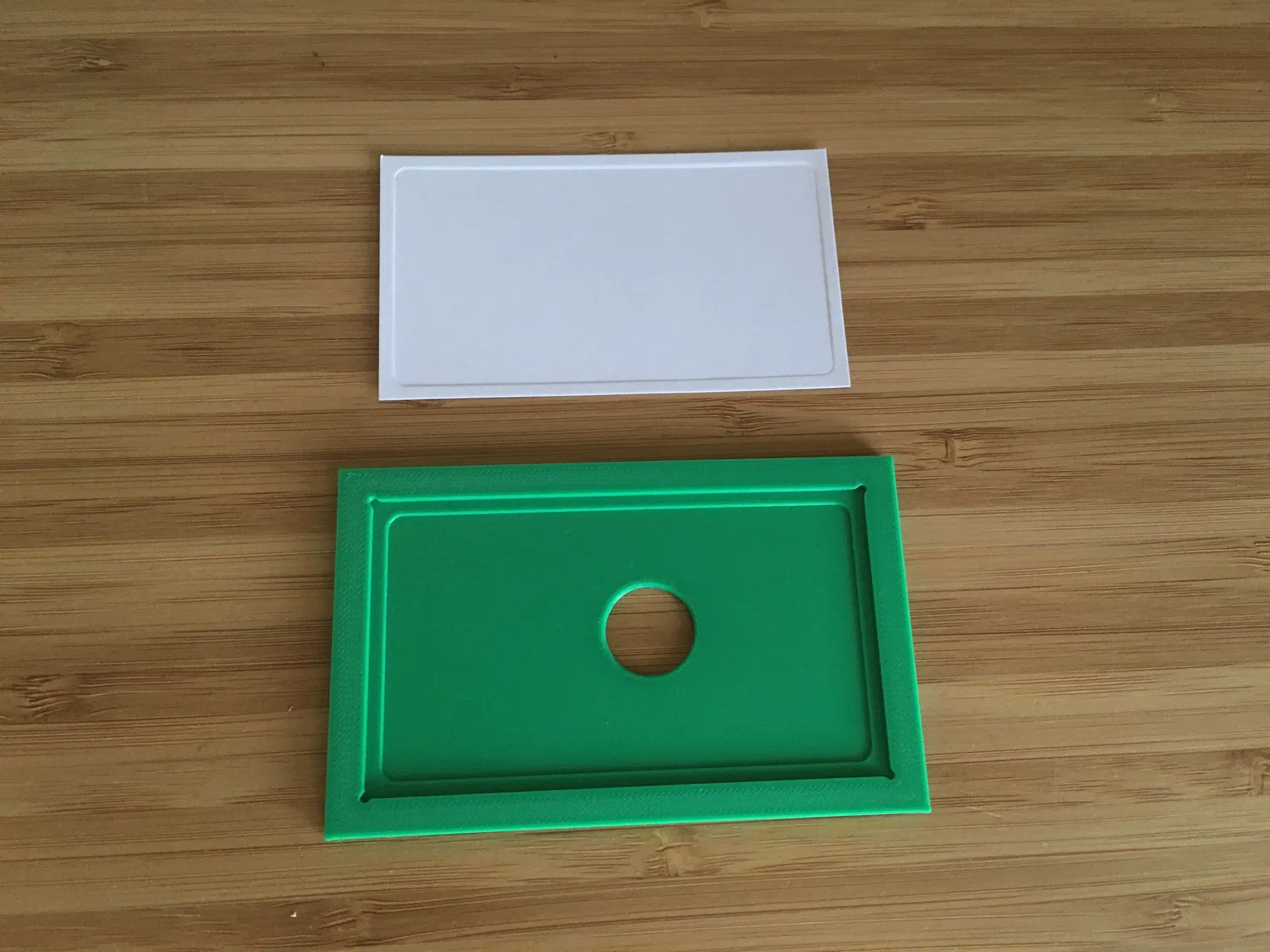

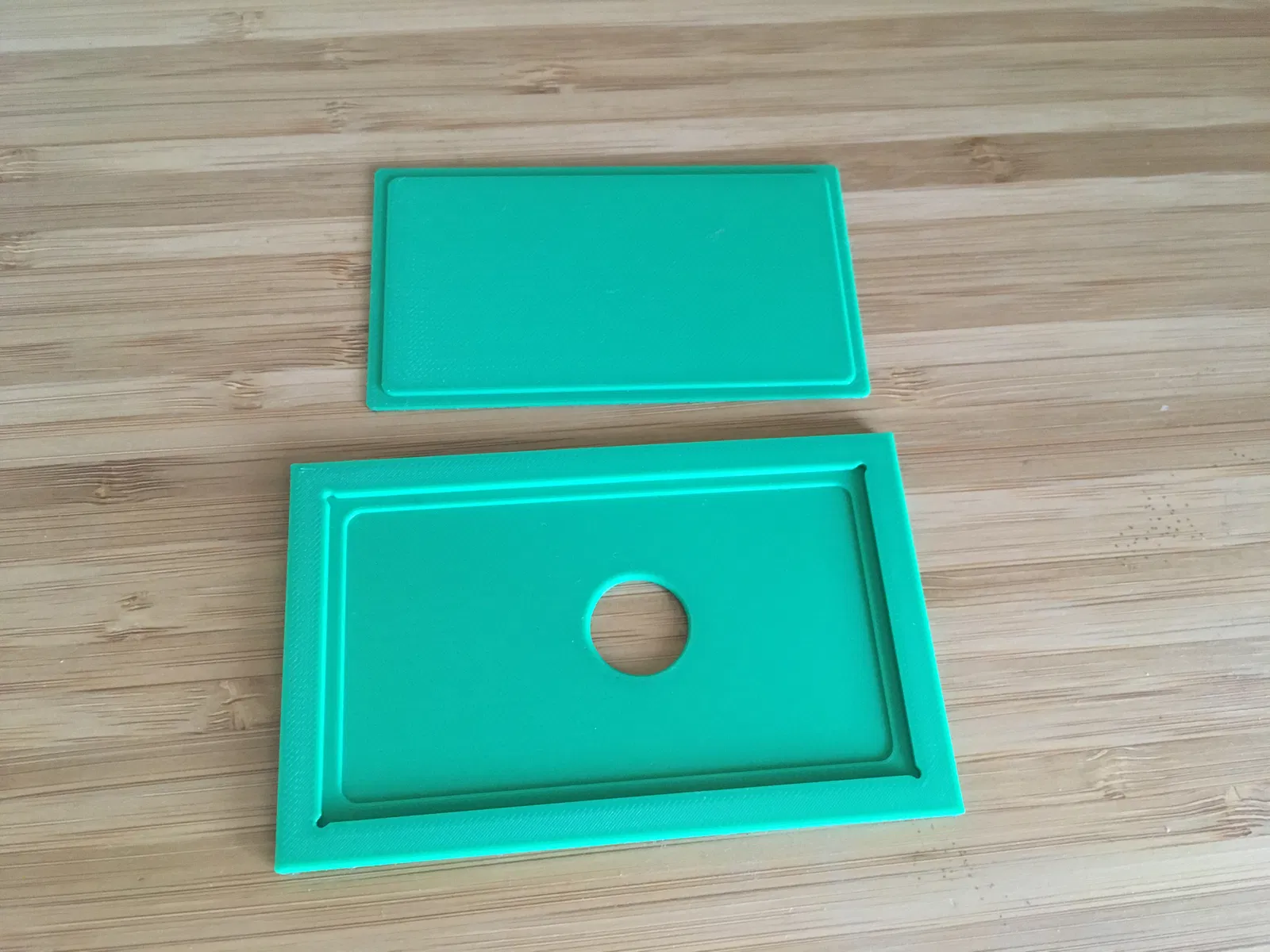

Mình mới làm một bản thiết kế mới chỉ đơn giản là thêm đường viền 0.1 inch. Hy vọng bản này sẽ thông dụng hơn. Nếu bạn nào cần phiên bản cho kích thước danh thiếp khác thì cứ báo mình nhé. Việc chỉnh sửa kích thước khá dễ thôi, hoặc bạn cũng có thể thử scale mô hình này theo trục X và Y để vừa với thẻ của mình.

Thiết kế chính xác này có thể không quá hữu ích cho người khác, nhưng mình đăng công cụ này lên như một ví dụ để mọi người thấy cách tạo ra thứ tương tự. Có thể mình sẽ chia sẻ file Fusion 360 sau, nhưng nó lại phức tạp hơn mình tưởng. Mình muốn tìm cách thiết lập sao cho người khác dễ dàng tùy chỉnh hơn.

Nếu bạn nào có ý tưởng cho một thiết kế chung hữu ích với nhiều người, hãy cho mình biết nhé. Ban đầu mình chỉ nghĩ đến việc tạo vài ngôi sao ngẫu nhiên hay gì đó, hoặc có thể làm một bản có viền đơn giản bao quanh toàn bộ tấm thẻ.

Thiết kế CAD

Mình bắt đầu bằng cách tạo một lỗ hình chữ nhật kích thước 3.5"x2" để đặt thẻ vào. Mình cộng thêm 0.004" (0.1mm) quanh chu vi để đảm bảo thẻ vào dễ dàng. Mình dùng độ cao dập nổi là 1/32" (0.8 mm). Hiệu ứng tạo ra khá tinh tế nên bạn có thể thử tăng độ cao lên. Mình chưa thử với các độ sâu khác. Sau đó, mình tạo một bề mặt offset 0.006" (0.15 mm) và chiếu phần dương (phần trên) của công cụ xuống bề mặt này.
