Giá đỡ bảng mạch EBB36 cho Voron Stealthburner

Mô hình này hiện tại dành cho phiên bản 1.0 của bo mạch EBB36. Vị trí của vít và bộ giảm căng đã thay đổi trên các phiên bản 1.1 & 1.2.

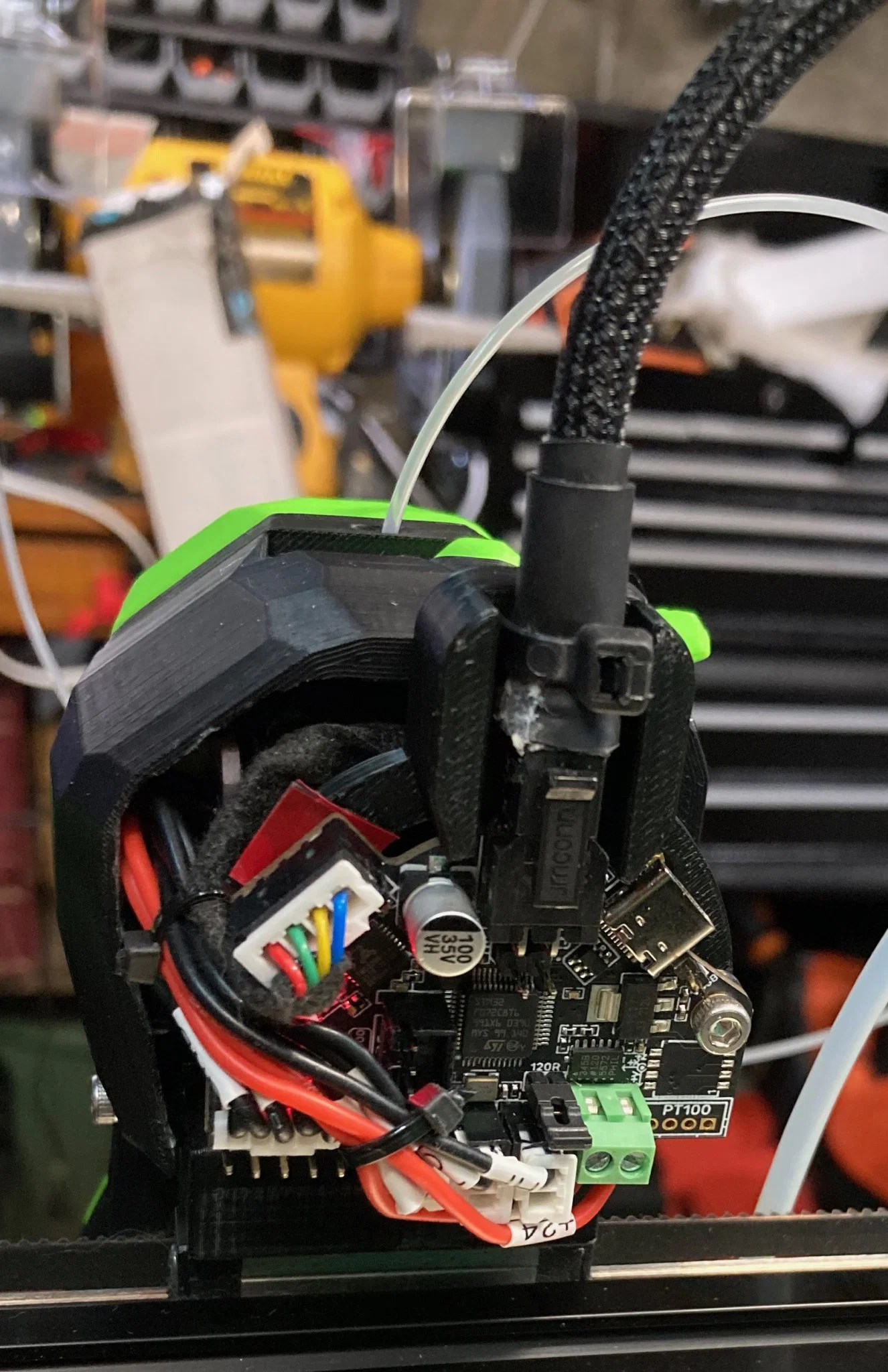

Các bo mạch EBB CANbus của Big Tree Tech là một cách tuyệt vời để giảm lượng dây điện đến đầu công cụ. Chúng được thiết kế để gắn trực tiếp phía sau động cơ bước bằng cách sử dụng cùng một vít. Trên các đầu công cụ như Voron Stealthburner, nơi động cơ bước bánh pancake được gắn ở một góc nghiêng (các tai gắn của nó không song song với mặt đất), phích cắm cho các bo mạch EBB sẽ chỉ vào một góc kỳ lạ thay vì thẳng lên. Mô hình này gắn vào các giá đỡ động cơ bước và cung cấp các giá đỡ xoay riêng biệt để vặn chặt bo mạch EBB sao cho phích cắm hướng thẳng lên để kết nối với một dây rốn. Cũng có một điểm buộc dây zip để cung cấp một số giảm căng cho cáp.

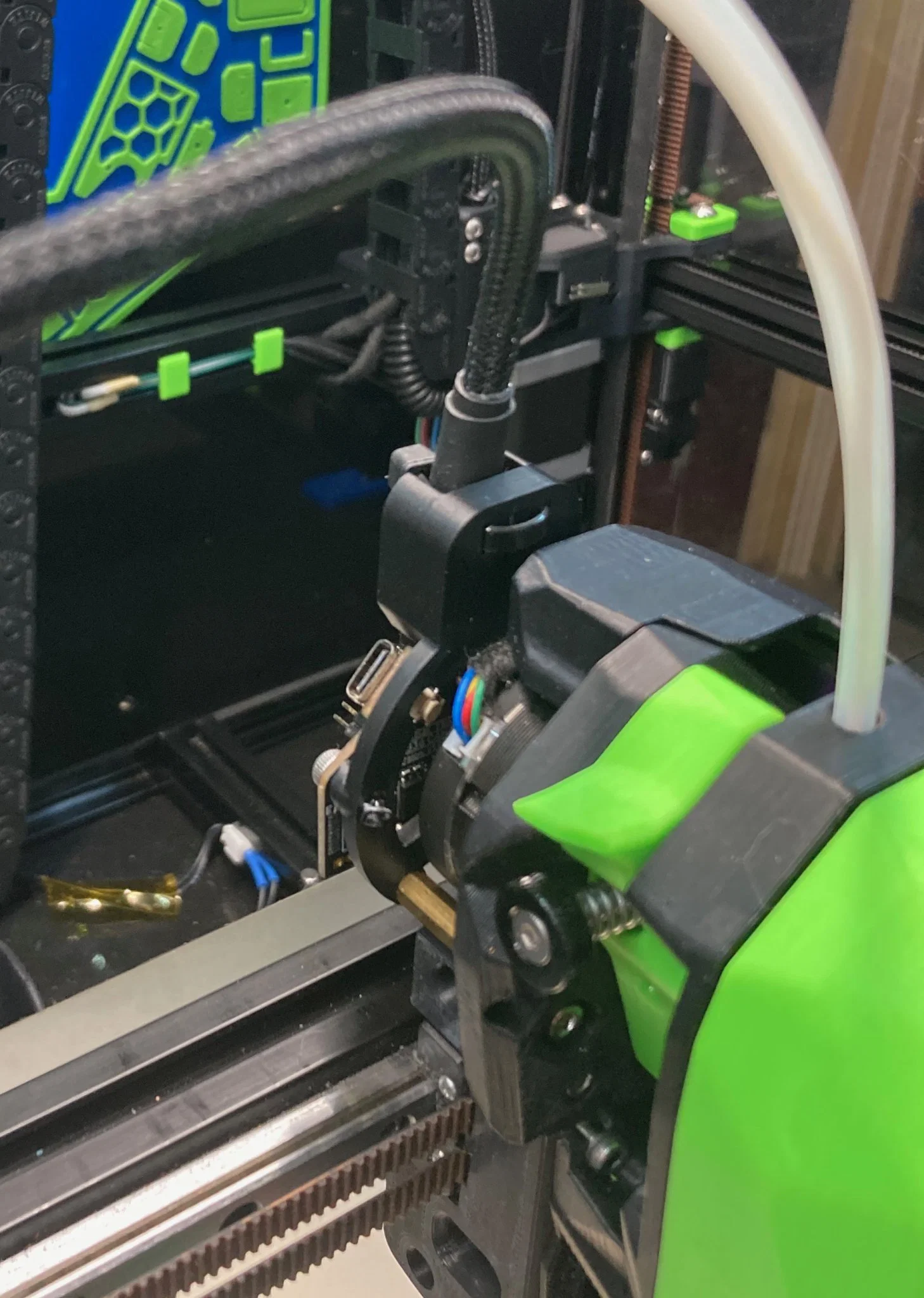

Nó sử dụng các giá đỡ đồng tiêu chuẩn đi kèm với bộ EBB 36, mặc dù bạn có thể sử dụng các giá đỡ ngắn hơn 1-2 mm nếu bạn có. Có just đủ khoảng trống từ đầu sau của Voron 2.4 với các giá đỡ tiêu chuẩn.

Lưu ý rằng mô hình này để lại bo mạch hơi lệch tâm một chút để cho phép khoảng trống cho các dây hoặc một phích cắm Molex đi đến một pcb ở vị trí bo mạch công cụ Stealthburner thông thường. Tôi sử dụng thiết kế bo mạch hai mảnh của hartk để có thể tháo rời ốp quạt khỏi phần còn lại của đầu công cụ mà không cần tháo bất kỳ dây nào. PCB không bắt buộc, và vẫn còn nhiều chỗ để chạy các phích cắm riêng lẻ đến bo mạch EBB từ bộ gia nhiệt, cảm biến nhiệt độ, quạt và đèn LED nếu bạn thích.

In bằng ABS với các cài đặt tiêu chuẩn của Voron. Không cần hỗ trợ.

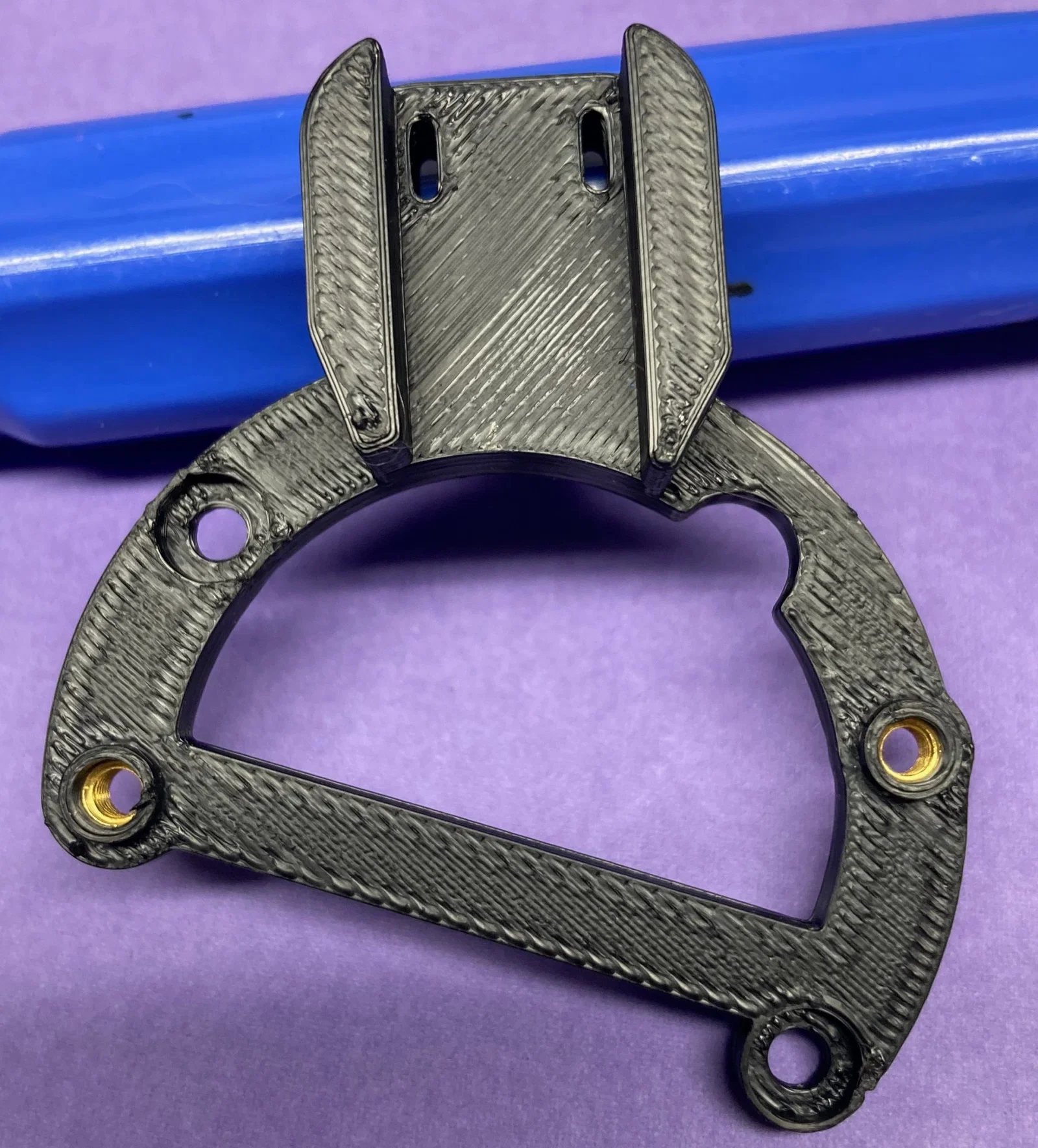

Cần 2x M3 heatsets, 4x M3x6mm SHCS, và các giá đỡ đồng M3 gốc đi kèm với EBB36.

Nếu bạn không muốn sử dụng các giá đỡ nguyên bản hoặc muốn có thêm một chút khoảng cách ở phía sau máy in, hãy in 2 mô hình giá đỡ (sử dụng một lớp viền), và sử dụng 4 bộ M3 heatsets bổ sung.
