Umikot 51s – Bộ WDT tùy chỉnh cho Delonghi Dedica

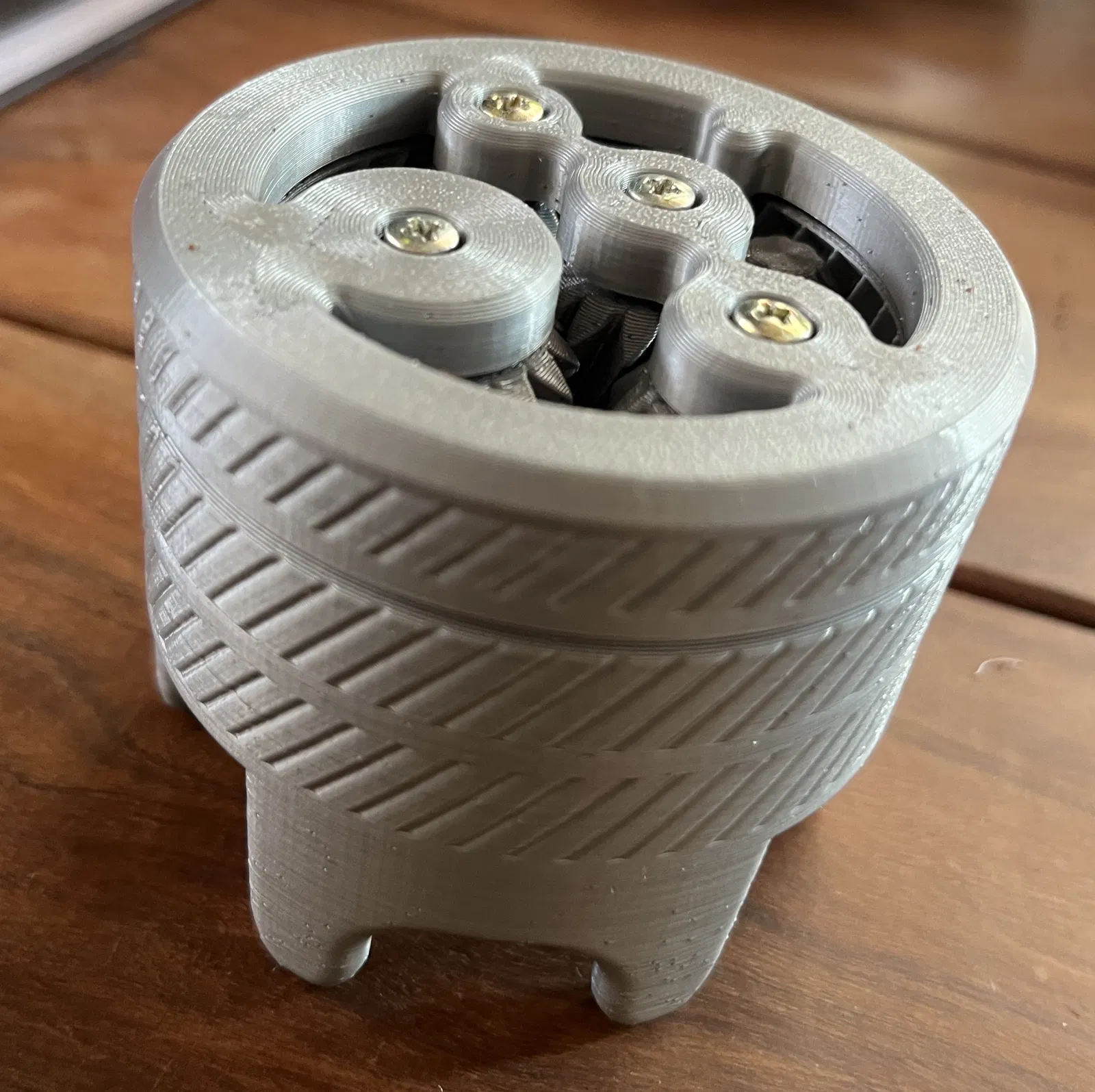

Dự án này là phiên bản tùy chỉnh của thiết kế Umikot huyền thoại, được tối ưu hóa cho Delonghi Dedica với basket 51mm. Bản in này bao gồm các cải tiến về lugstand cho nam châm lớn, spinring có tay cầm và tích hợp sẵn các vị trí lắp heatset insert.
Mô tả
Các file STL này hoạt động tốt cho máy của mình. Ngoài các linh kiện mà redfoxdude đã liệt kê, bạn sẽ cần thêm: 4 vòng bi 3x10x4mm (ép vào spinring) và khoảng 40 viên bi thép 4mm.
CẬP NHẬT: Mình quên nhắc là mình đã thêm heatset insert (m3x5mm) vào các bánh răng hành tinh (planetary gears).
Thiết kế này được mình tùy chỉnh lại từ bản gốc của @redfoxdude trên Onshape – bạn có thể tự chỉnh sửa từ link này, nhưng vì một số tính năng cấu hình có thể bị lỗi, nên bạn hãy cân nhắc kỹ nhé:
Vui lòng làm theo hướng dẫn từ trang Umikot58s.
CẬP NHẬT 04/2024: Đã thêm một lugstand mới (Lugstand_DEDICA) dành cho nam châm lớn hơn (5x3mm) và có thêm không gian để lắp vừa khít hơn với portafilter tiêu chuẩn của máy Dedica.
Đã thêm một phiên bản spinring mới để dùng với tay cầm. Tay cầm được kết nối bằng heatset insert và ốc vít M3.
CẬP NHẬT 02/2025: Đã cập nhật lại spinring có tay cầm để giữ vòng bi chắc chắn hơn.
