Giá đỡ quạt cho biến tần Deye 6kW

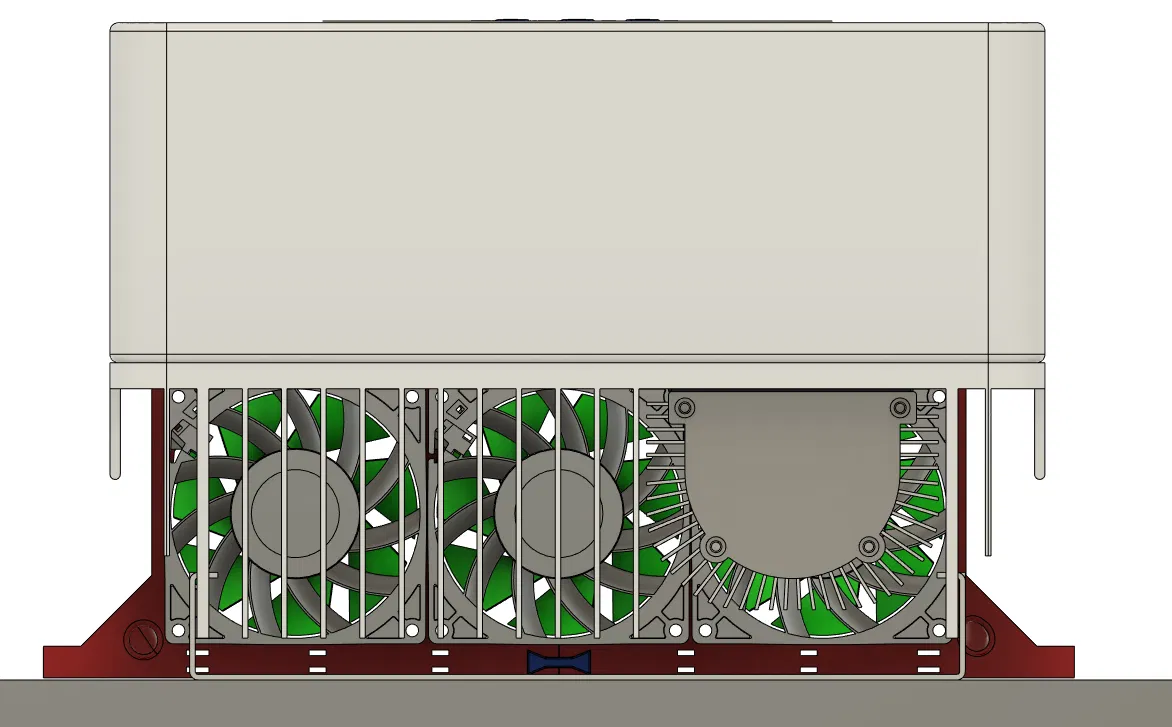

Thiết kế giá đỡ gắn ba quạt 92x92x38 mm cho biến tần Deye 6kW, giúp tản nhiệt hiệu quả trong mùa hè. Bộ giá lắp vừa vặn phía sau máy mà không cần khoan, sử dụng kèm bộ điều khiển PWM để tự động điều chỉnh tốc độ quạt theo nhiệt độ.
Mô tả

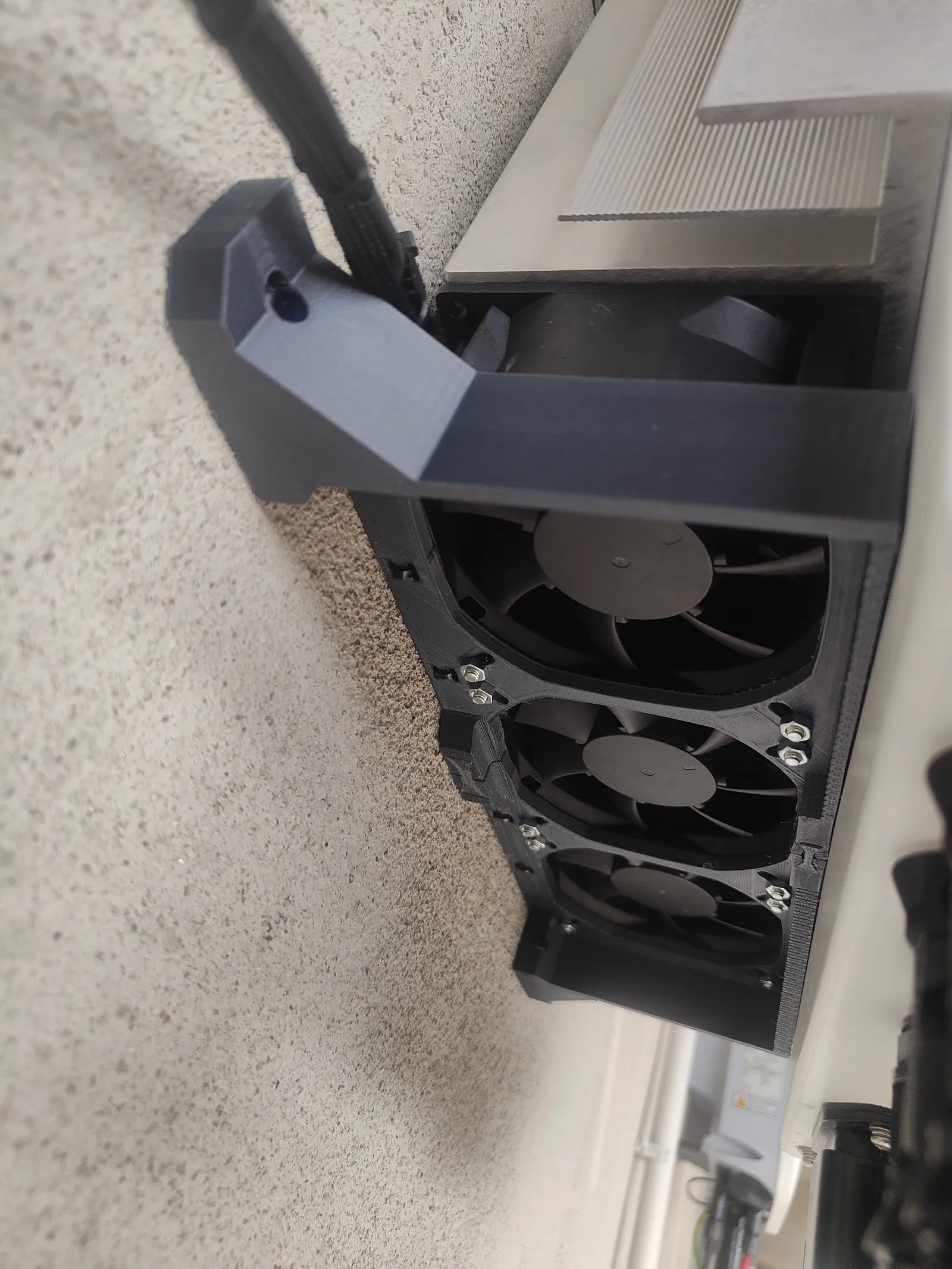

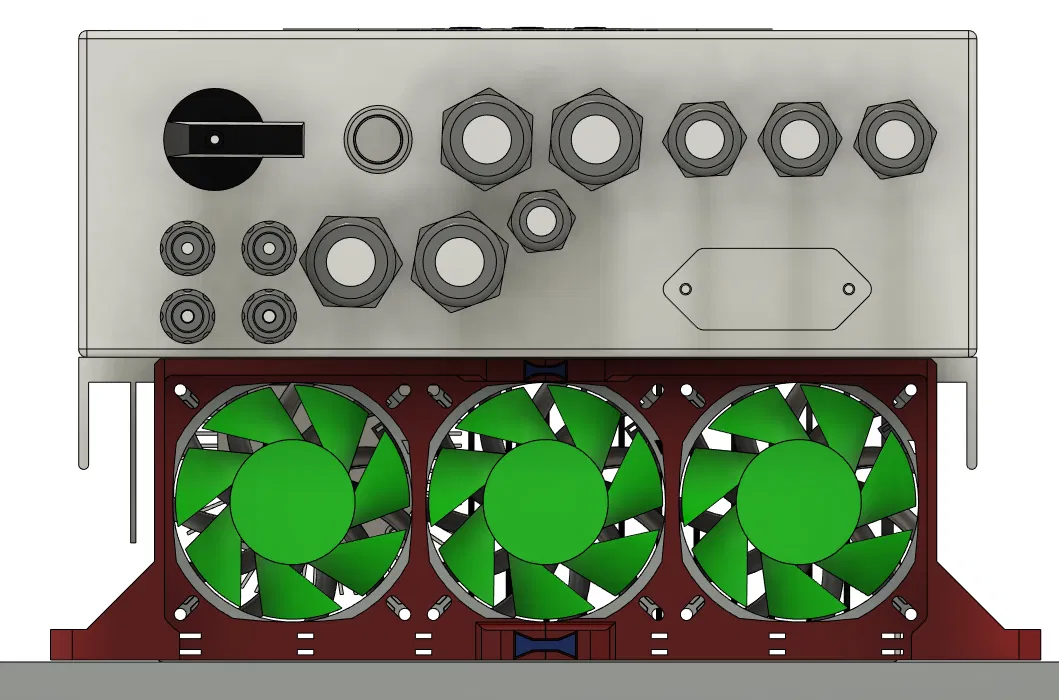

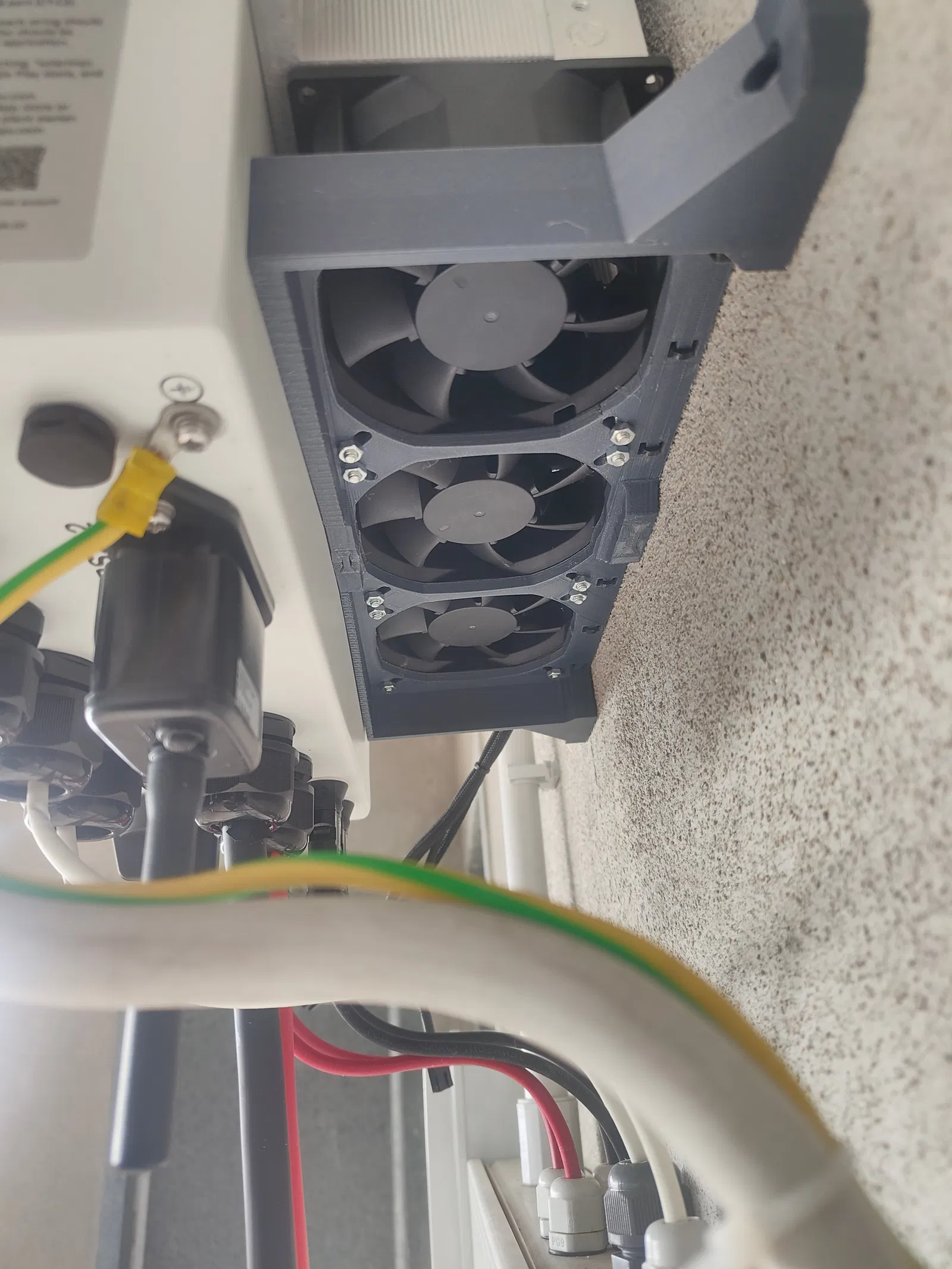

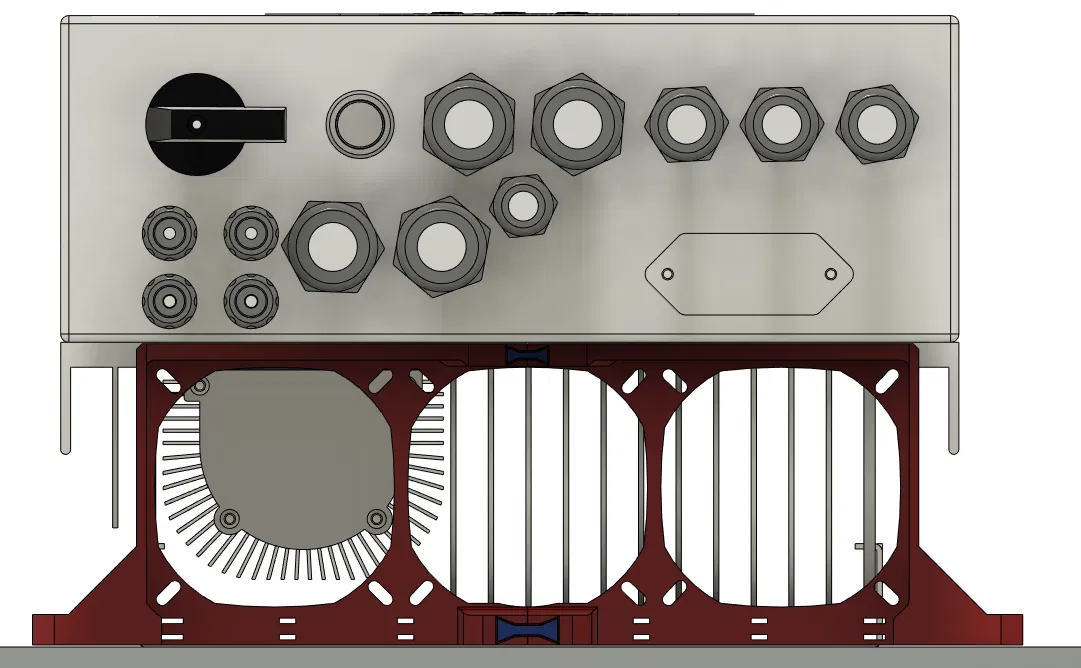

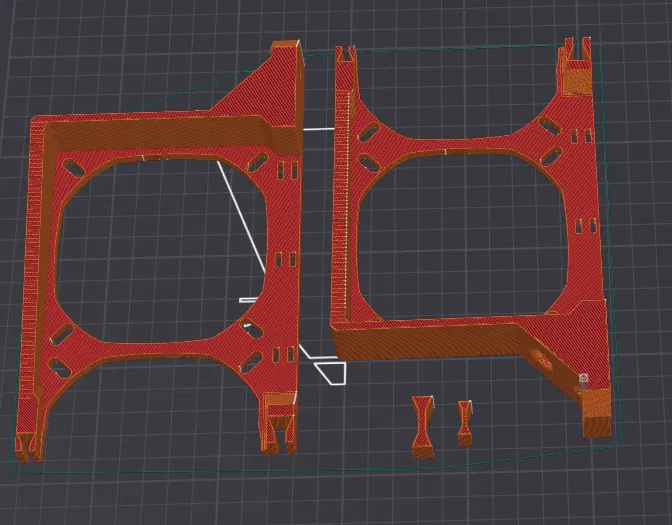

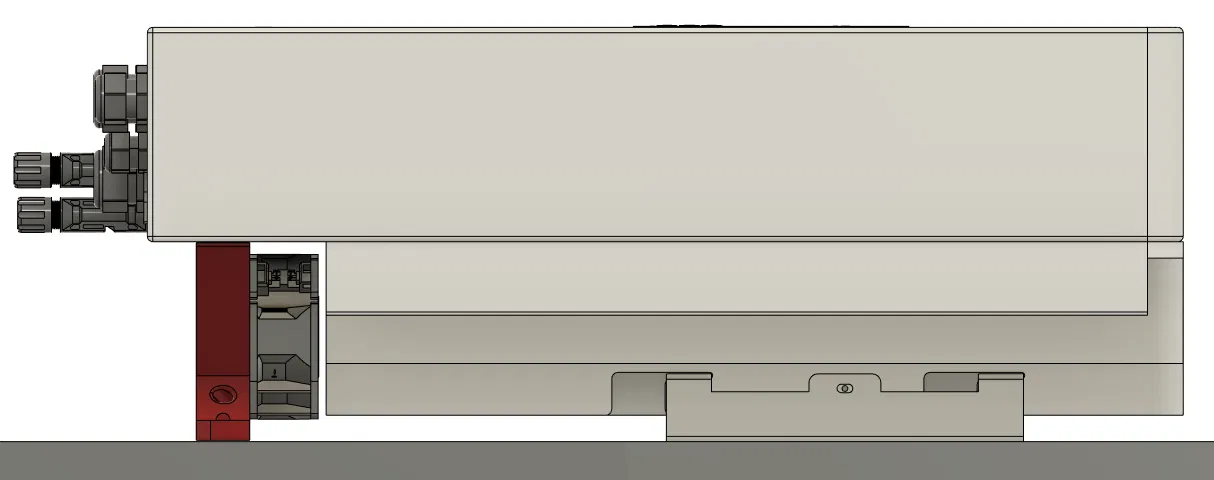

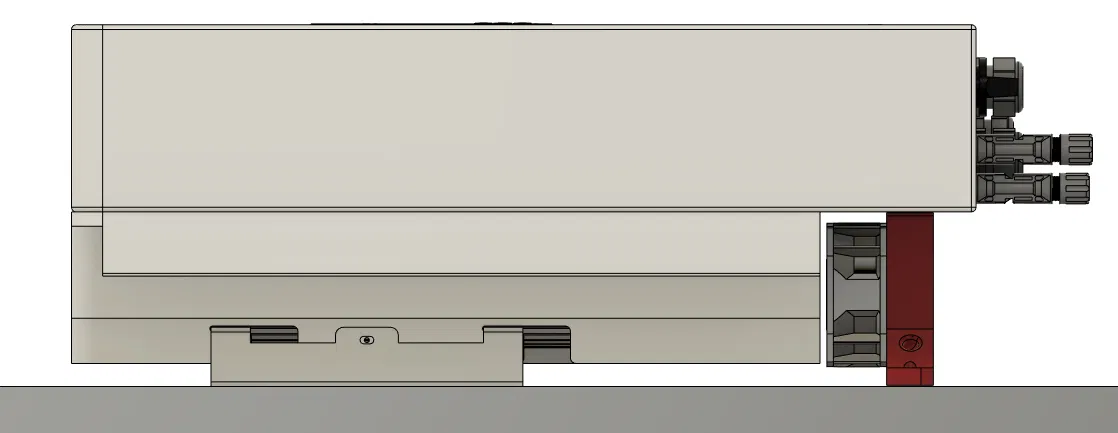

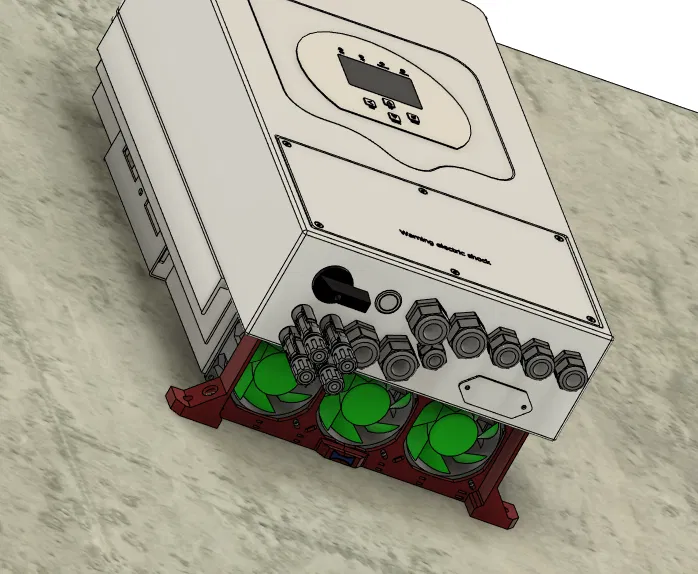

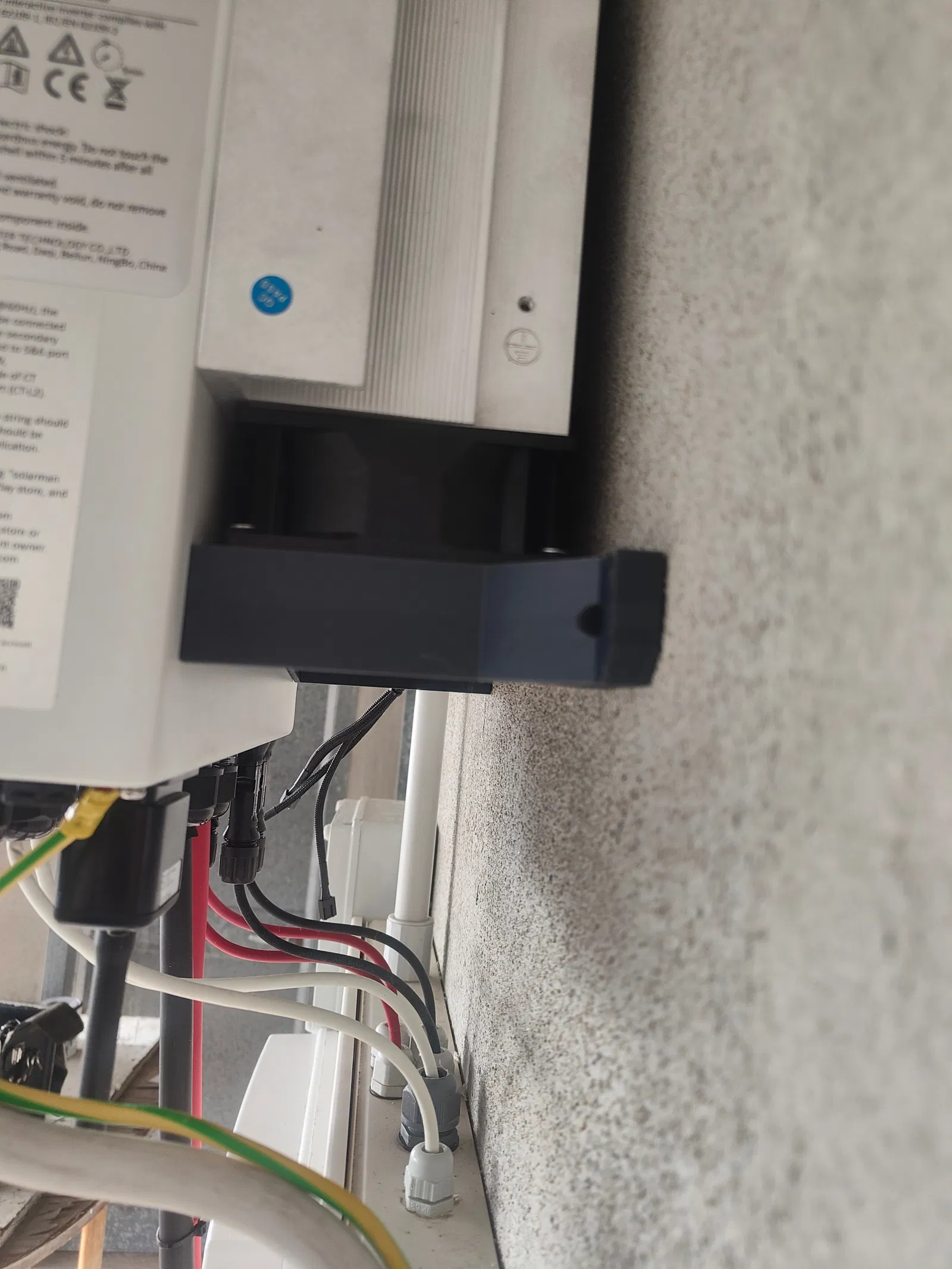

Mình đã thiết kế một bộ giá đỡ cho ba quạt 92x92x38 mm dành riêng cho biến tần Deye 6kW. Vào mùa hè, nhiệt độ tăng cao nên mình kết hợp với bộ điều khiển PWM (có thể mua trên AliExpress) cùng với quạt và các linh kiện khác. Bộ này gồm bốn phần cần in, tổng thời gian in khoảng 3 tiếng. Phần lớn nhất có kích thước 186 mm. Sau khi in xong hai giá đỡ quạt, bạn hãy lắp các khớp nối vào. Các khớp nối được thiết kế hơi nhỏ hơn một chút, nên bạn hãy điều chỉnh tỉ lệ (scale) nếu máy in chưa được căn chỉnh chuẩn xác. Giá đỡ được thiết kế để lắp vừa vặn phía sau biến tần mà không cần khoan đục thêm lỗ. Bộ điều khiển sẽ tự động điều chỉnh tốc độ quạt dựa trên nhiệt độ thông qua đầu dò nhiệt và có thể tùy chỉnh hoàn toàn.
