Ngàm gắn PUG cho khung nhôm định hình 20x20

Đây là cái gì?

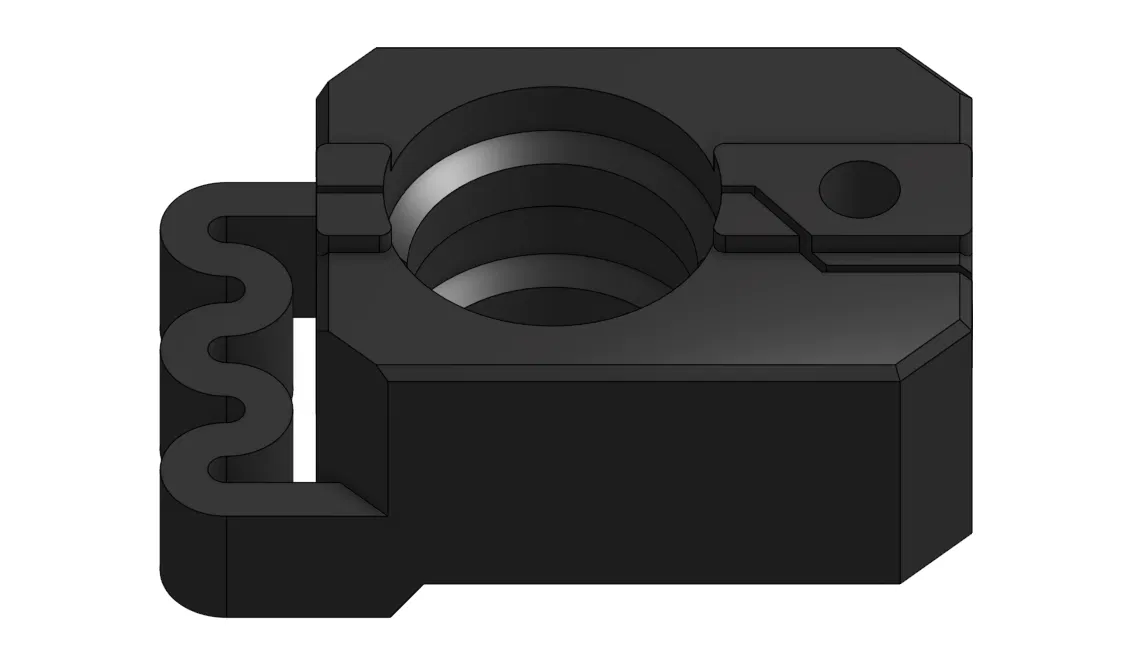

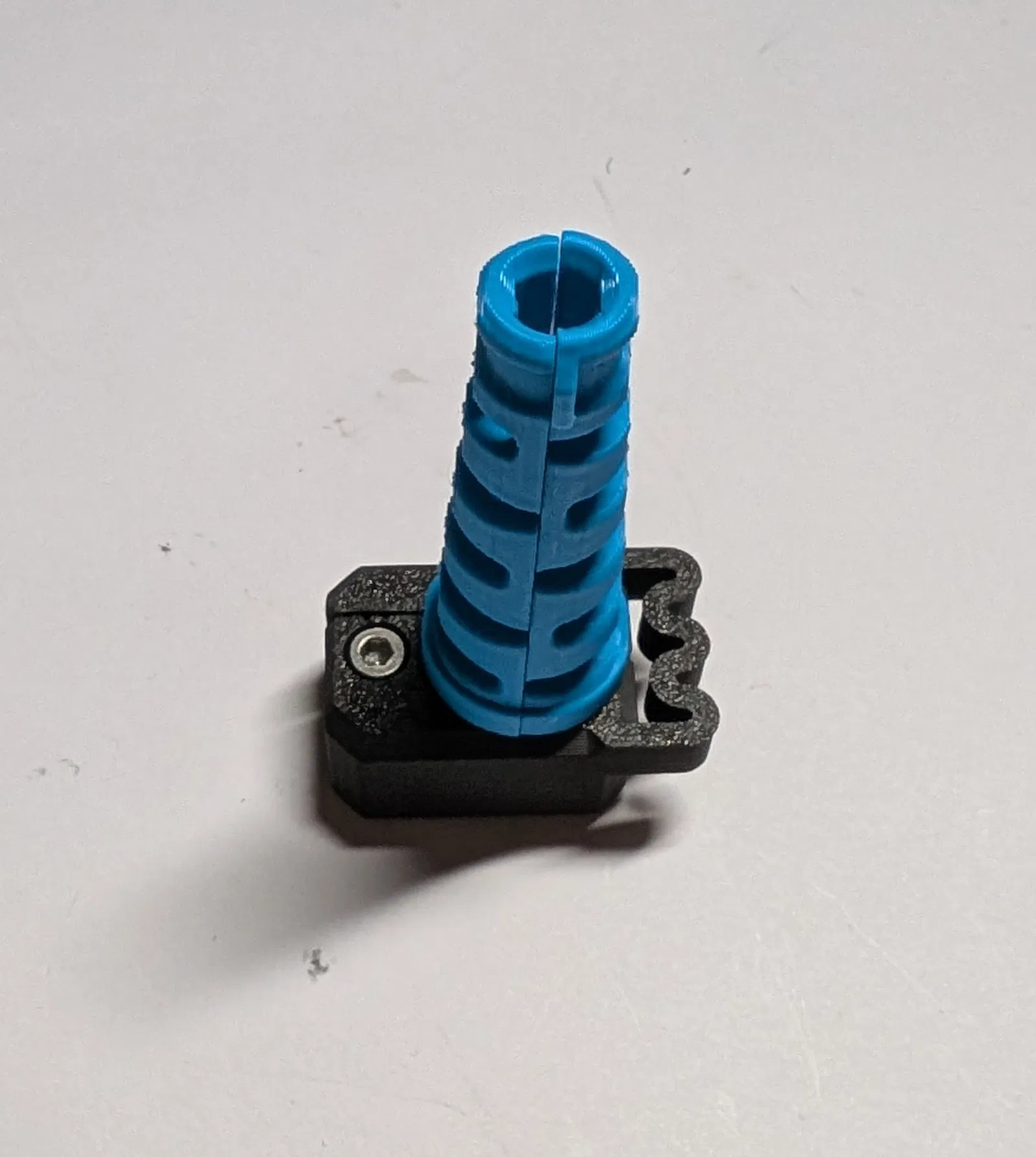

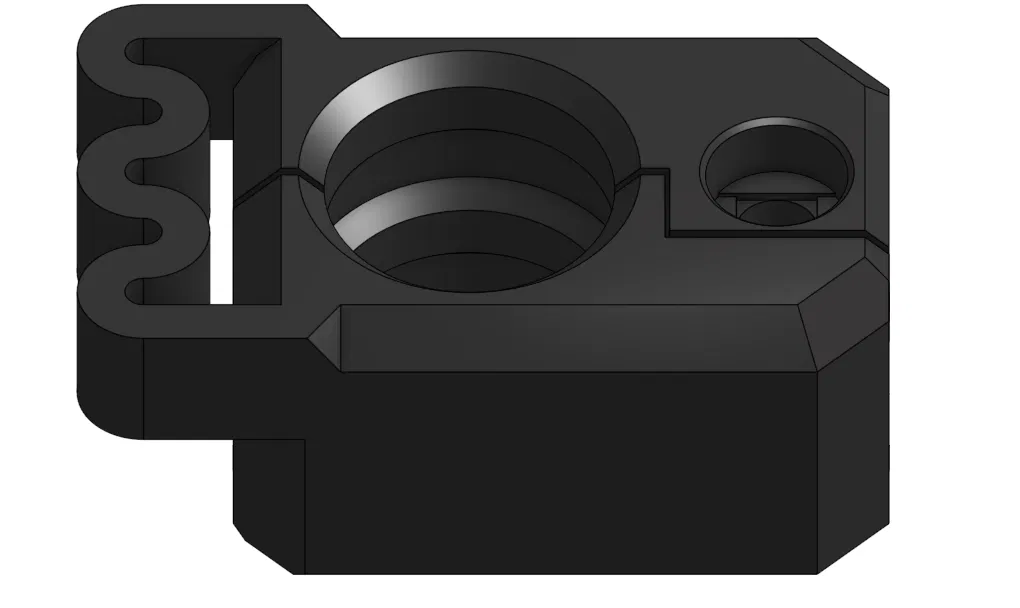

Đây là bộ ngàm gắn PUG dạng print-in-place cho khung nhôm định hình 20x20, chỉ cần dùng một con ốc và một con trượt t-nut. Để gắn PUG vào, bạn chỉ cần tách nhẹ hai nửa của ngàm ra. Sau khi gắn xong, việc vặn ốc sẽ cố định hai nửa lại với nhau.

Danh sách vật tư (BOM):

Một con ốc M3x16 và một con t-nut hoặc slide-in-nut.

Cách hoạt động:

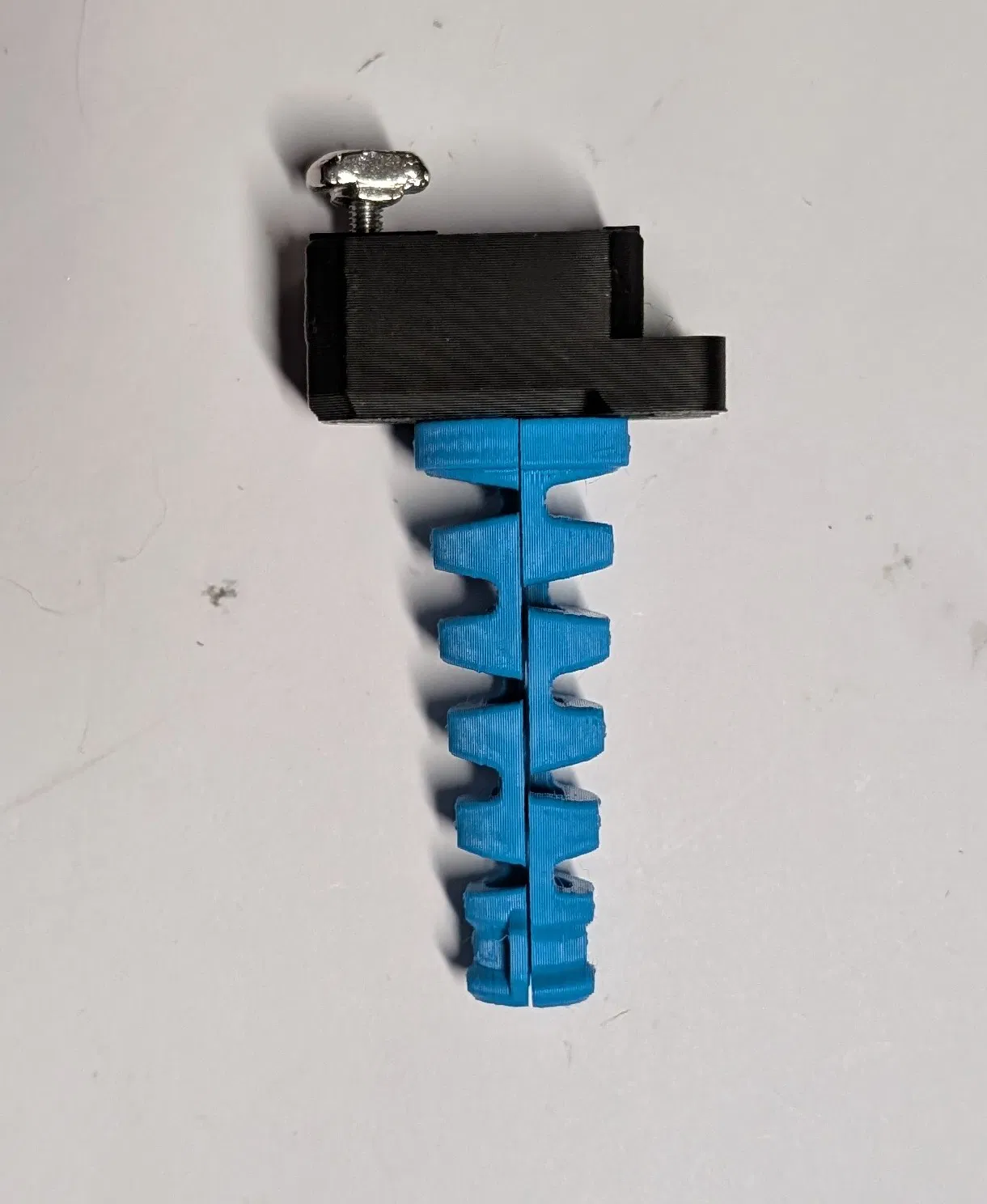

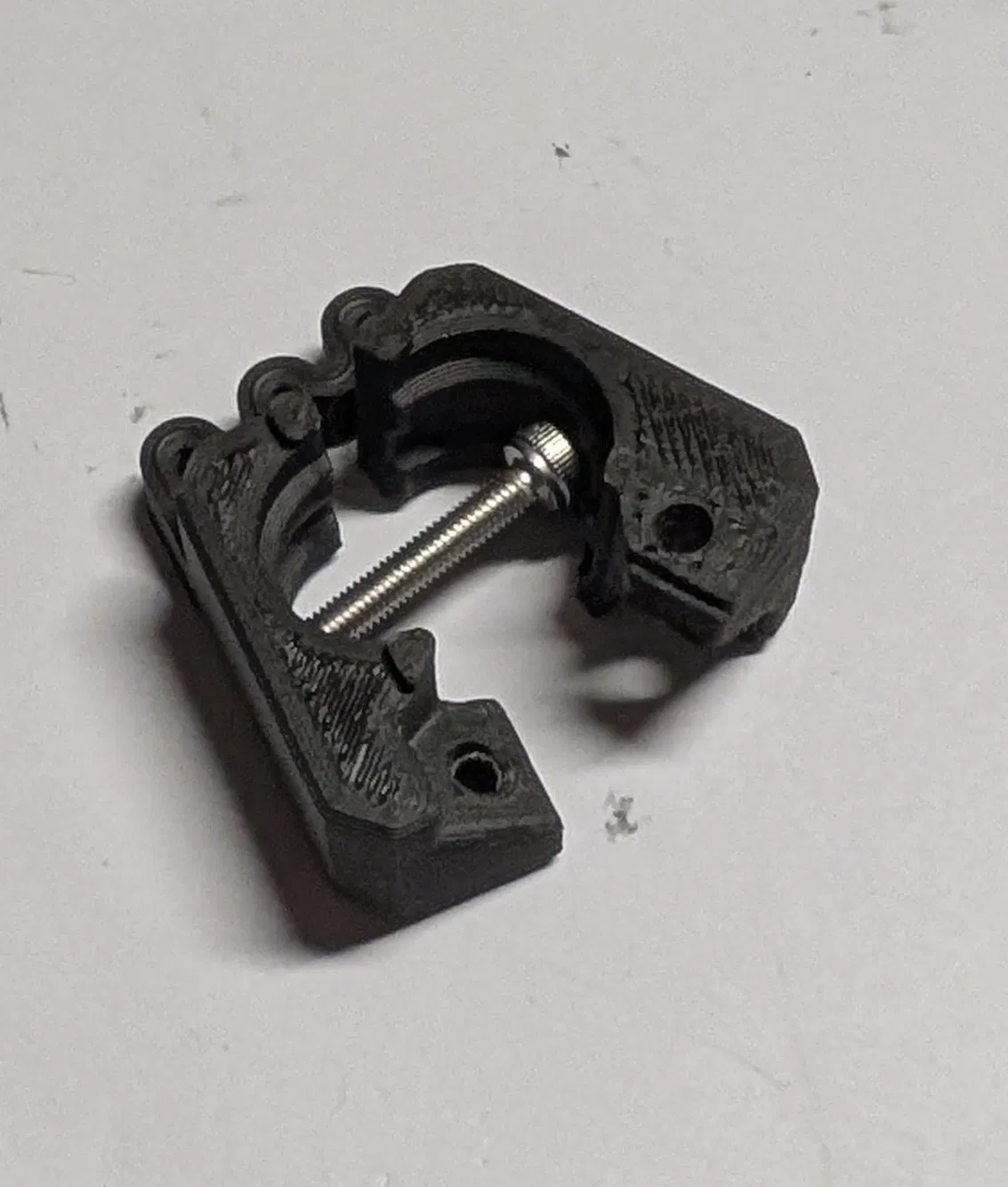

Để lắp PUG vào, bạn cần bẻ nhẹ hai nửa của ngàm ra. Khi đã lắp xong, bạn vặn ốc vào để cố định hai nửa này. Con ốc đó đồng thời cũng dùng để bắt chặt ngàm vào khung nhôm bằng t-nut.

Lưu ý khi in:

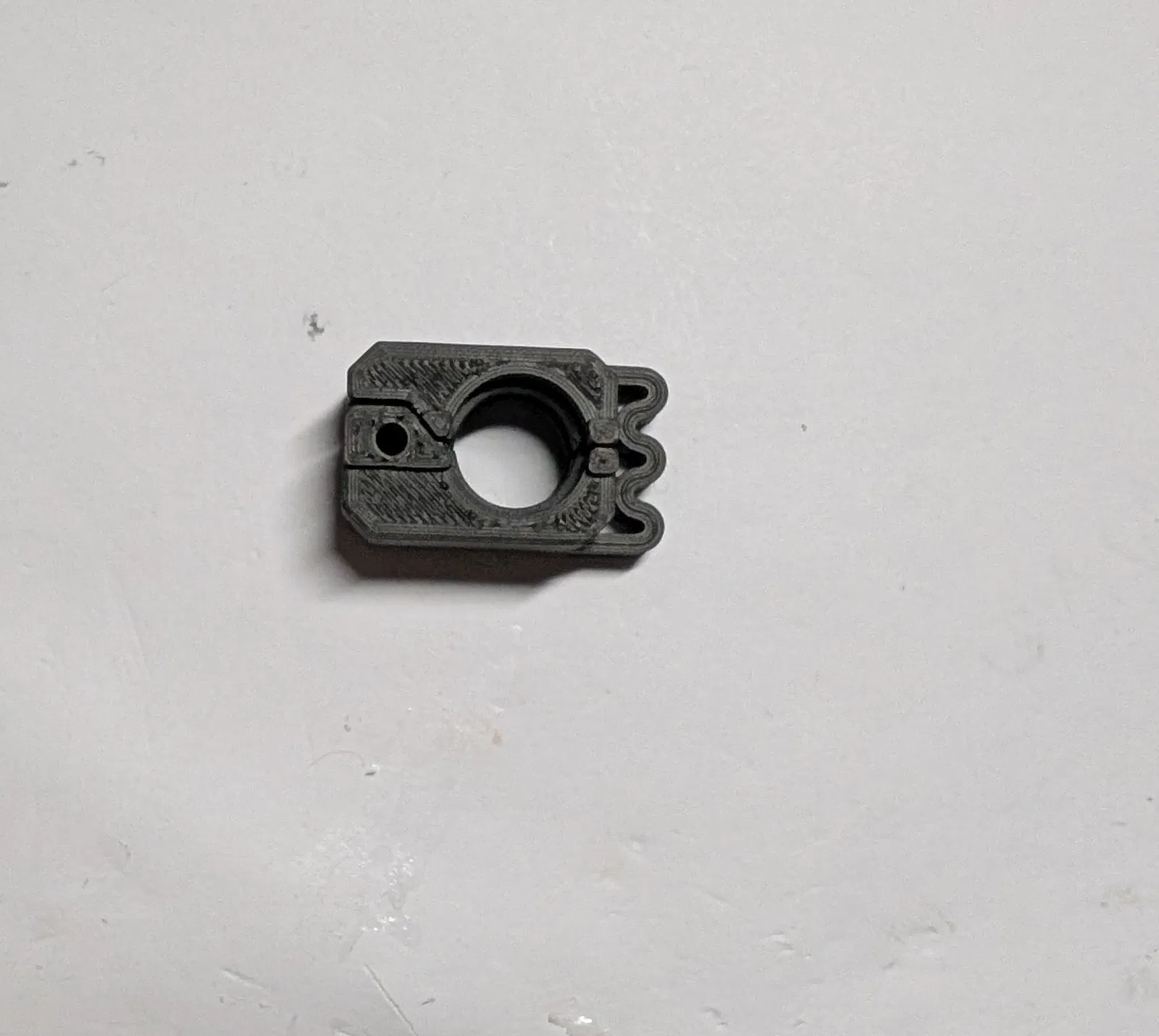

Nên dùng nhựa ABS/ASA, không cần support, thiết lập 4 perimeters, 5 lớp top/bottom, và 40% infill. Hãy đảm bảo máy in của bạn đã được căn chỉnh dung sai (tolerance) chuẩn xác, nếu không hai nửa của ngàm có thể bị dính chặt vào nhau!

Đã thêm file STEP để anh em dễ dàng remix tùy biến.
