Ngàm gắn thanh ray DIN (DIN Rail Mount) cho linh kiện điện tử 3D

Ngàm gắn thiết bị lên thanh ray DIN (DIN Rail Mount) thông dụng

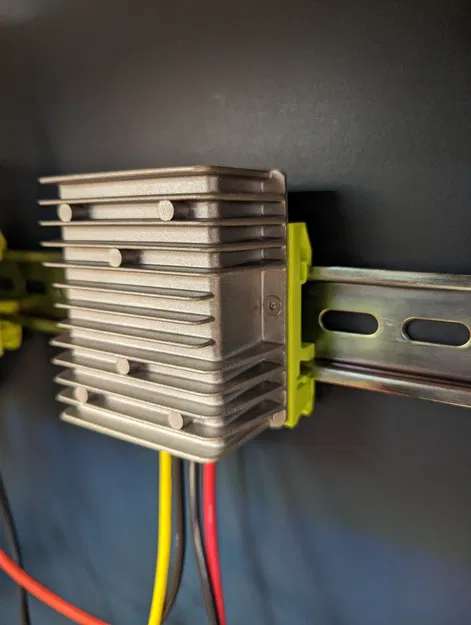

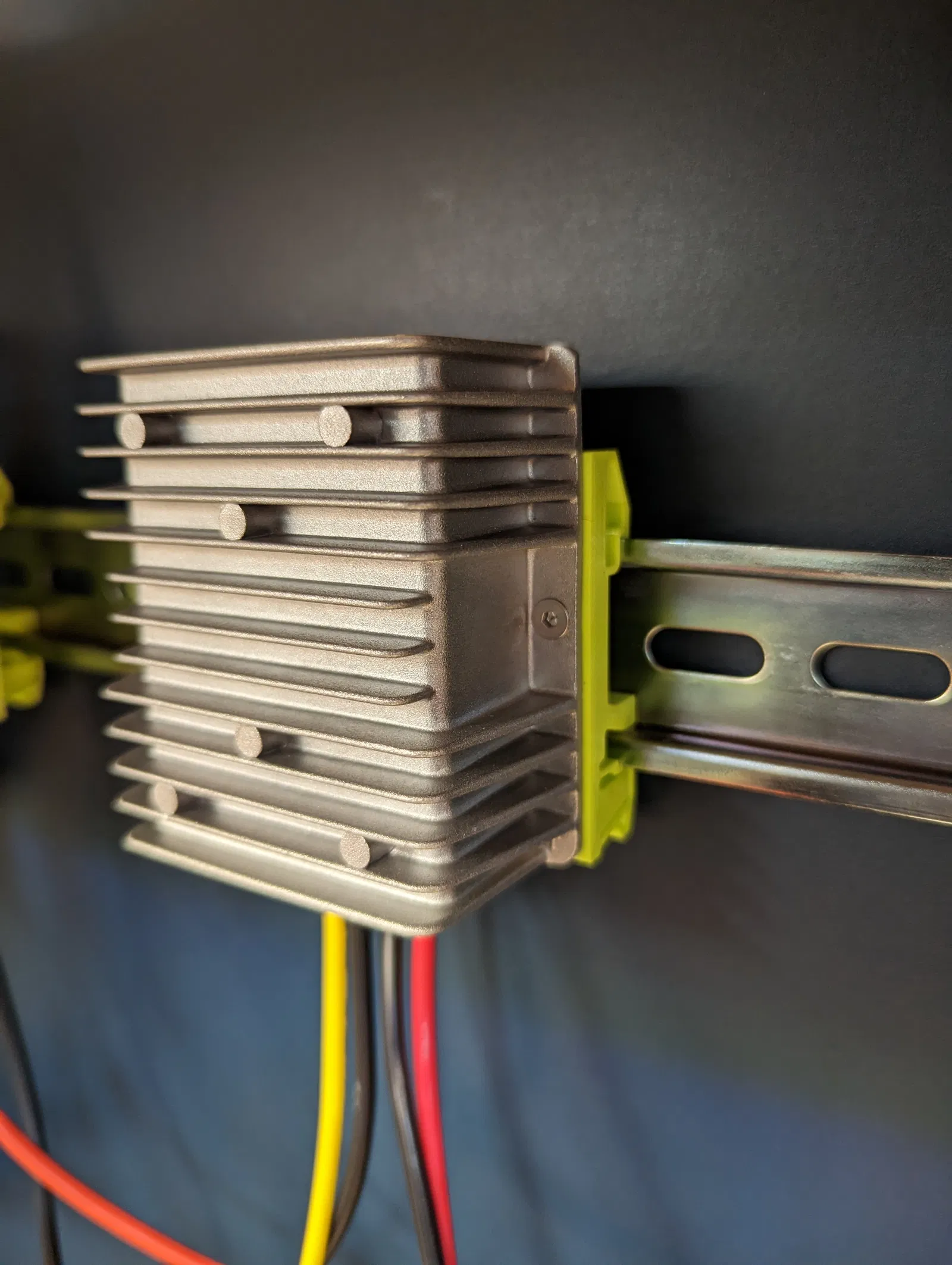

Nếu anh em đang loay hoay tìm cách lắp đặt các bộ chuyển đổi điện áp (Buck Converter) hay các linh kiện điện tử vào tủ điện mà không muốn khoan đục nhiều thì đây chính là giải pháp dành cho anh em. Thiết kế ngàm gắn thanh ray DIN (DIN rail mount) này cực kỳ tiện dụng, giúp cố định thiết bị chắc chắn lên các hệ thống ray tiêu chuẩn trong tủ điện công nghiệp hoặc hộp kỹ thuật gia đình. Thay vì phải dùng băng keo hay các loại kẹp chế cháo không an toàn, mẫu in 3D này cung cấp độ bám cực tốt và sự gọn gàng cho không gian làm việc của anh em.

Điểm cộng lớn nhất của mô hình này chính là thiết kế thông minh với lẫy tháo lắp nhanh (release tab) và lỗ bắt vít chuyên dụng. Anh em chỉ cần in 2 cái là đã đủ bộ để cố định một thiết bị như Buck Converter lên thanh ray một cách vững chãi. Khi cần bảo trì hay tháo gỡ thiết bị để thay thế, anh em chỉ cần nhấn nhẹ lẫy nhựa là có thể nhấc thiết bị ra khỏi thanh ray mà không gây hư hại gì cho cấu trúc của ngàm hay thanh ray. Đây thực sự là một món đồ chơi nhỏ mà có võ, giúp anh em quản lý dây nhợ và linh kiện trong tủ điện ngăn nắp hơn nhiều.

Các lưu ý quan trọng để có bản in 3D hoàn hảo:

• Vật liệu in: Nên ưu tiên dùng nhựa PETG hoặc ABS để đảm bảo độ dẻo dai cho lẫy khóa và khả năng chịu nhiệt độ tốt hơn so với PLA khi đặt trong môi trường tủ điện.
• Độ dày lớp in (Layer Height): Anh em nên đặt khoảng 0.2mm để cân bằng giữa độ mịn và thời gian in, đồng thời đảm bảo các chi tiết ngàm khớp chính xác với thanh ray tiêu chuẩn.
• Thiết lập Infill: Nên để từ 30% đến 40% để tạo độ cứng cáp, đặc biệt là ở phần lẫy nhựa thường xuyên chịu lực.
• Bắt vít: Lỗ vít được thiết kế sẵn, hãy chọn loại ốc vít có kích thước phù hợp để không làm vỡ ngàm nhựa khi vặn chặt.
• Kiểm tra kích thước: Trước khi in số lượng lớn, anh em hãy in thử một cái để kiểm tra độ khớp với thanh ray DIN thực tế tại nhà, vì mỗi hãng sản xuất ray có thể có sai số nhỏ.

Hy vọng mẫu in này sẽ giúp anh em hoàn thiện dự án điện của mình một cách chuyên nghiệp và thẩm mỹ nhất!
