Featherboard Xoắn Ốc Hình Con Nhím (Porcupine Spiral Featherboard)

Làm mộc bằng máy móc điện cầm tay rất nguy hiểm. Bạn hãy tự chịu trách nhiệm khi sử dụng mẫu in này nhé.

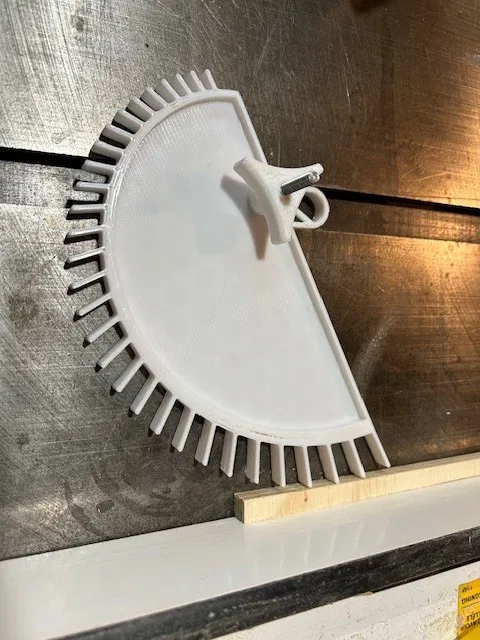

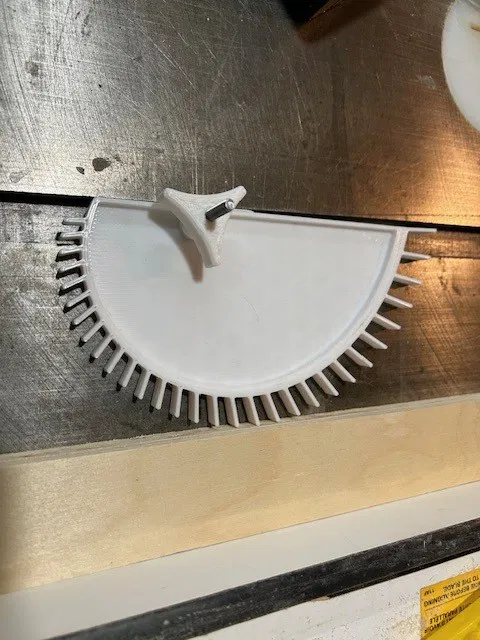

Tôi dùng tấm Featherboard hình con nhím này để giữ các tấm ván nhỏ khi xẻ gỗ trên máy cưa bàn (tablesaw), giúp giảm thiểu nguy cơ bị gỗ bắn ngược (kickback). Hình dạng xoắn ốc của nó sẽ khép lại khi xoay theo chiều kim đồng hồ, làm tăng áp lực lên tấm ván khi nó có xu hướng đẩy ngược về sau. Nhờ thiết kế một núm vặn duy nhất, một điểm xoay và phần thân dạng xoắn ốc, tôi có thể cố định và điều chỉnh Featherboard từ một khe cắm miter duy nhất, rất tiện để chỉnh theo độ rộng của ván.

Đối với những tấm ván dày hơn, tôi thường in lại mẫu này nhưng chỉnh tỷ lệ (scale) trục Z lên khoảng 150-200%.

Phần miter insert phù hợp với khe cắm miter tiêu chuẩn 3/8" x 3/4". Bạn hãy luồn một con ốc máy qua mỏ neo và Featherboard/đồ gá, sau đó vặn chặt bằng đai ốc cánh hoặc núm vặn để mỏ neo bung ra trong khe miter và cố định đồ gá. Các lỗ vít được thiết kế vừa vặn cho ốc máy đầu bằng SAE 10-24; hãy thêm một vòng đệm cao su (O-ring) để tránh đầu ốc bị xoay hoặc trượt khi siết từ trên xuống. Bạn nhớ dán một con tán SAE số 10 vào trong núm vặn để siết nhé.

Tôi in phần Featherboard bằng đầu phun 0.8mm, độ cao lớp in 0.32mm (chất lượng bản nháp), mất khoảng 3 tiếng trên máy Creality Ender 3v2. Mọi thứ hoạt động hoàn hảo mà không cần chà nhám hay chỉnh sửa gì thêm. Phần miter insert mất khoảng 15 phút với cùng cài đặt đó, còn núm vặn thì mất thời gian hơn một chút.
