Rain gauge - Pluviometer (Thiết bị đo mưa)

Bạn có thể tìm thấy phiên bản 2 nâng cấp của dự án này tại đây:

Bạn cần chuẩn bị:

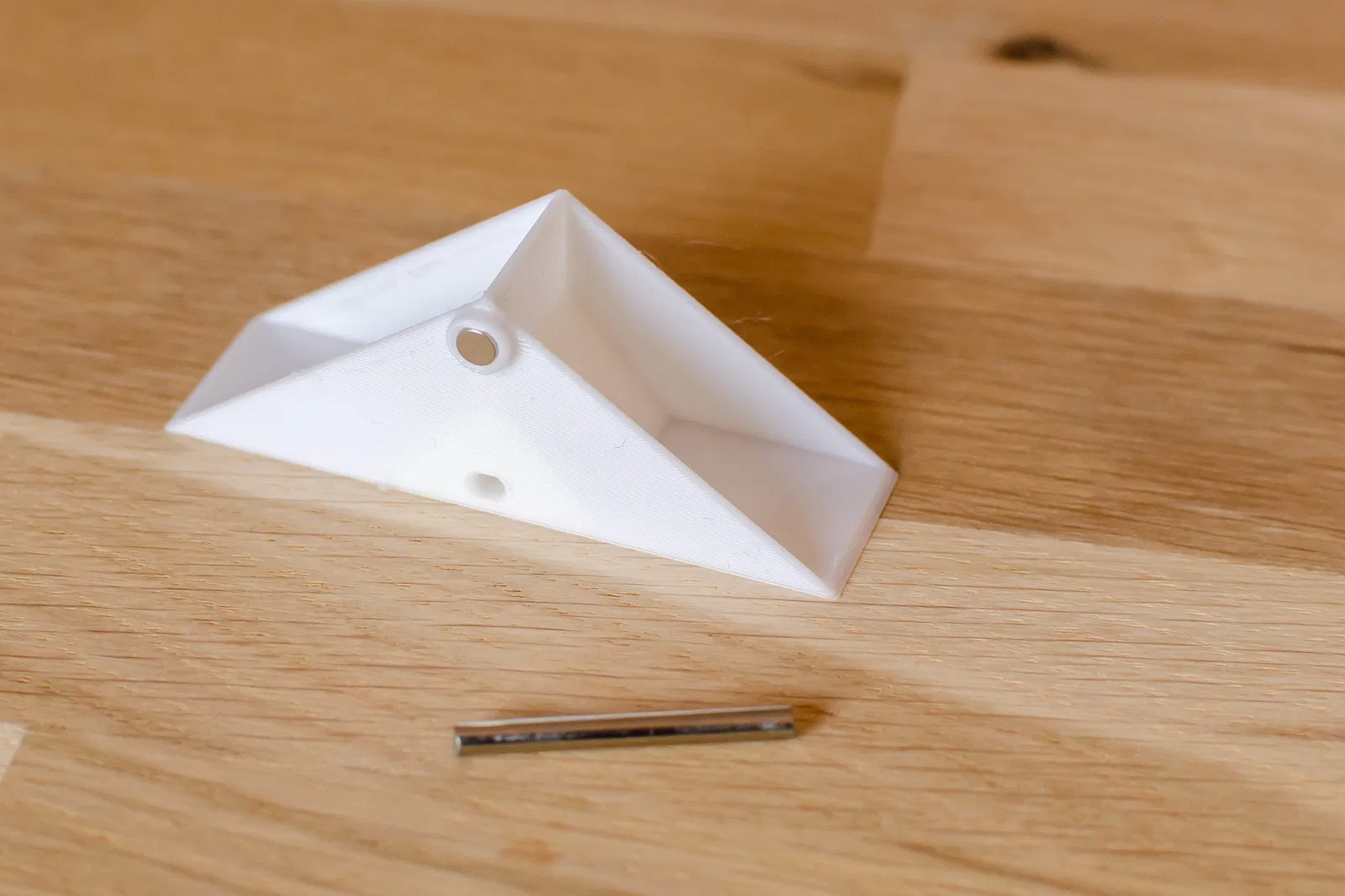

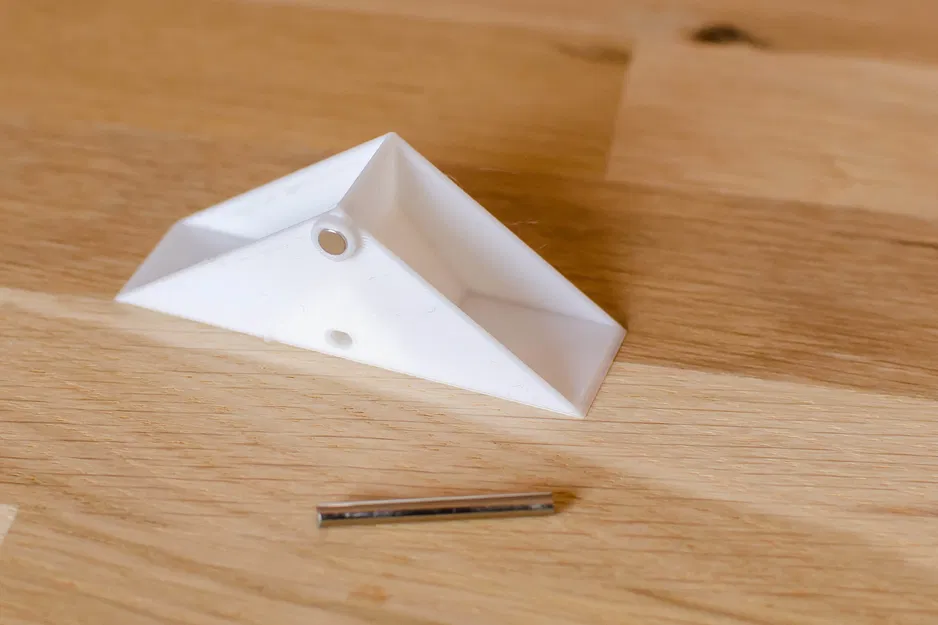

• Một thanh trục đường kính 3mm, dài 30mm (thép, nhôm...)
• Một cảm biến từ reed switch kích thước 1.8x7mm
• Một nam châm neodymium tròn 4x2mm
• 2 ốc vít M3x6mm
• 4 ốc vít để cố định phần đế vào giá đỡ.
• Dây điện, đầu nối tùy chọn để kết nối với reed switch.
• Một chút keo để dán cố định nam châm.

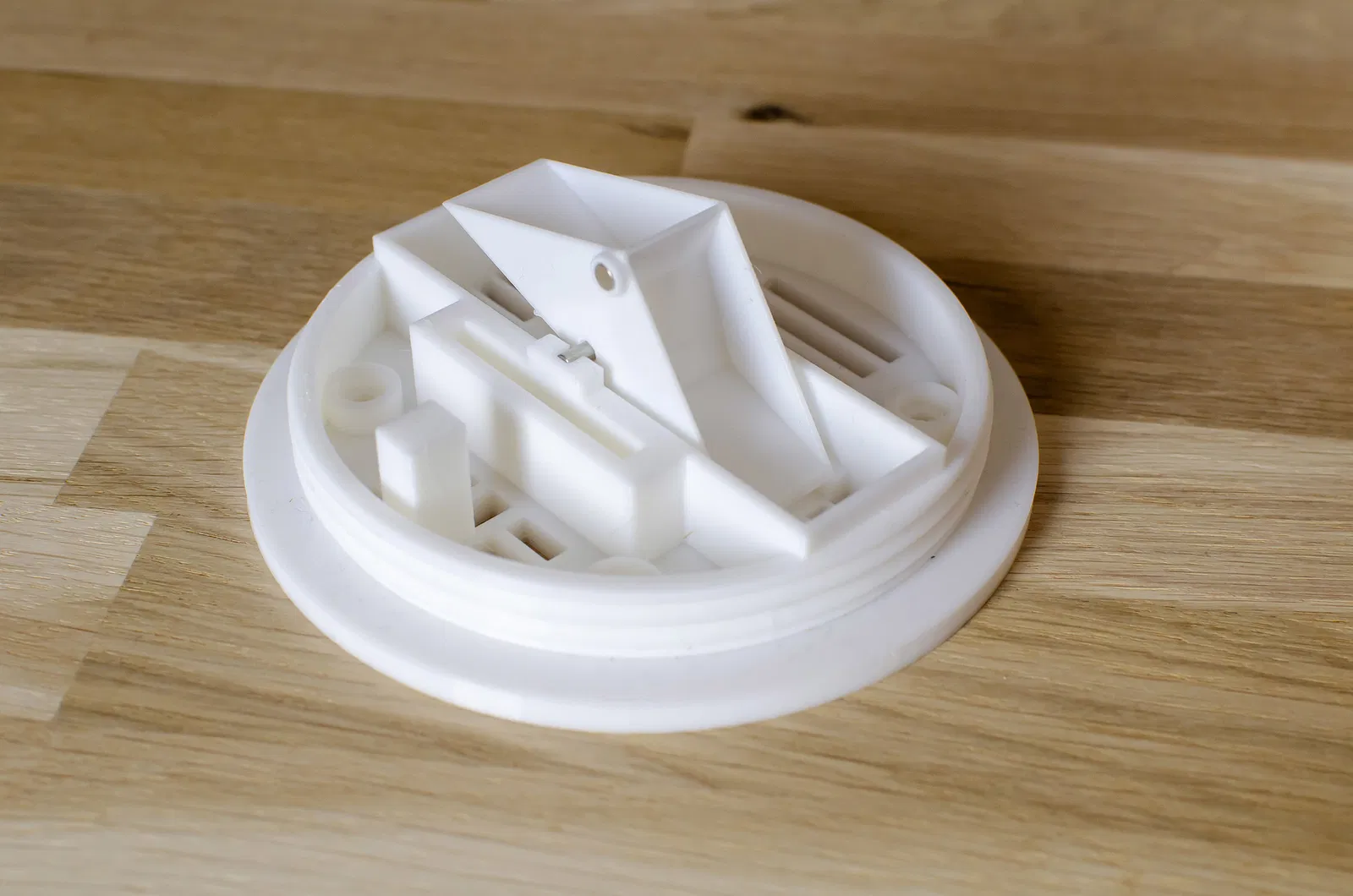

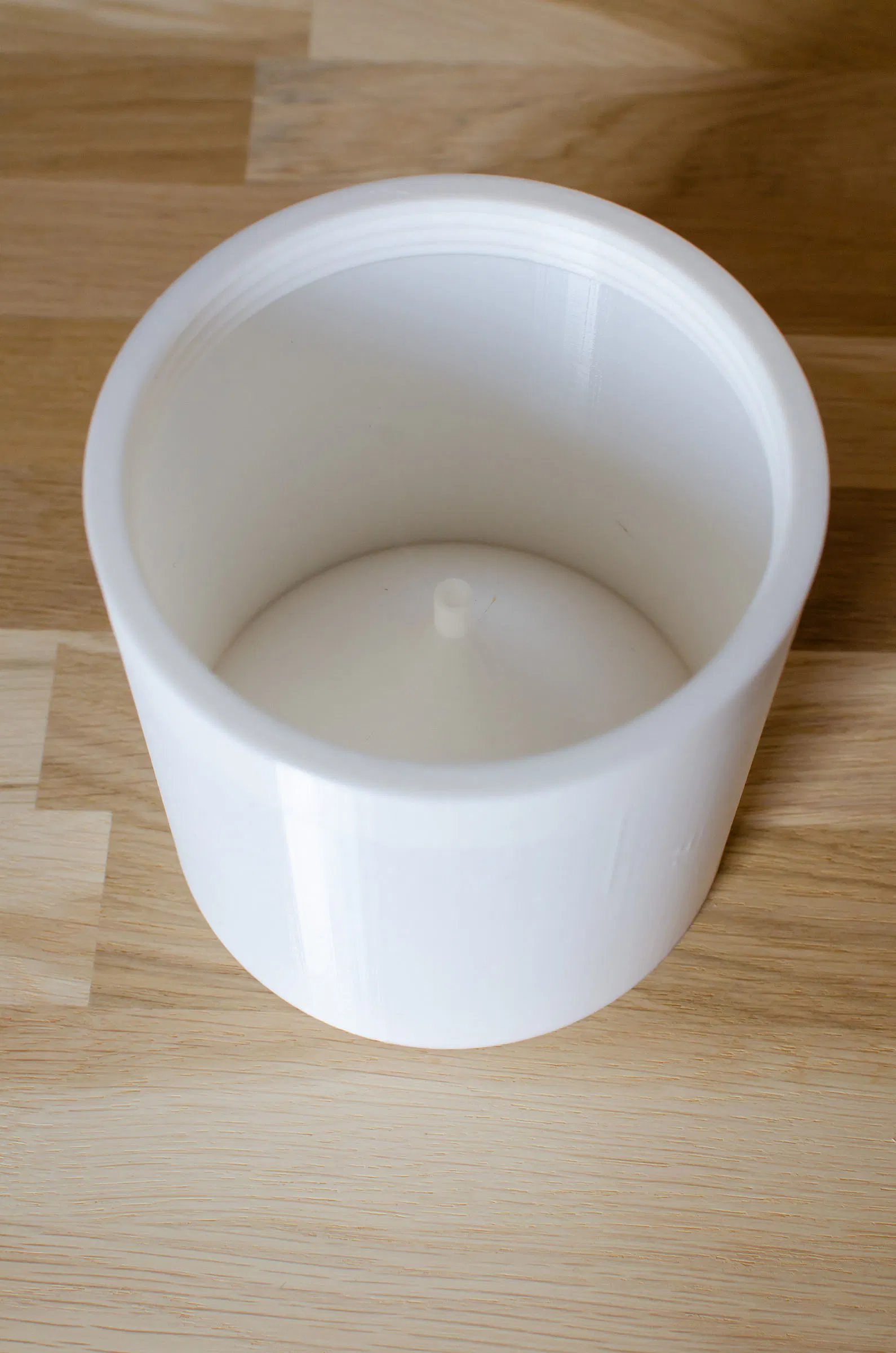

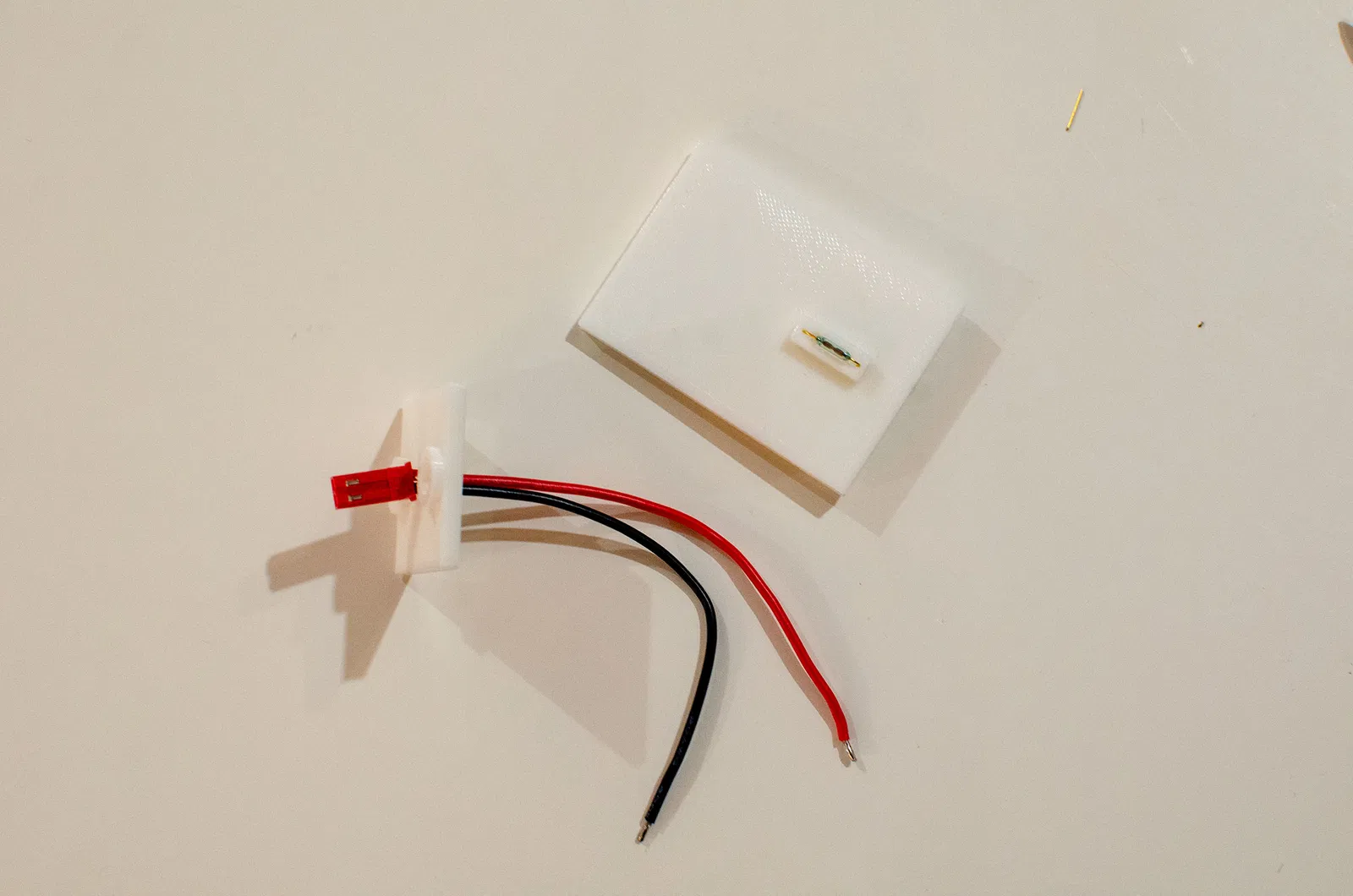

Bạn có thể lắp cảm biến tùy chỉnh vào khe cắm bên cạnh gàu đo. Phễu được vặn ren trực tiếp vào phần đế thông qua ren in 3D. Cái trụ nhỏ phía sau cảm biến dùng để cố định dây điện bằng dây rút nhựa.

Tôi đã thêm một phần chân đế có thể dùng với nam châm neodymium âm để gắn thiết bị lên các bề mặt kim loại.

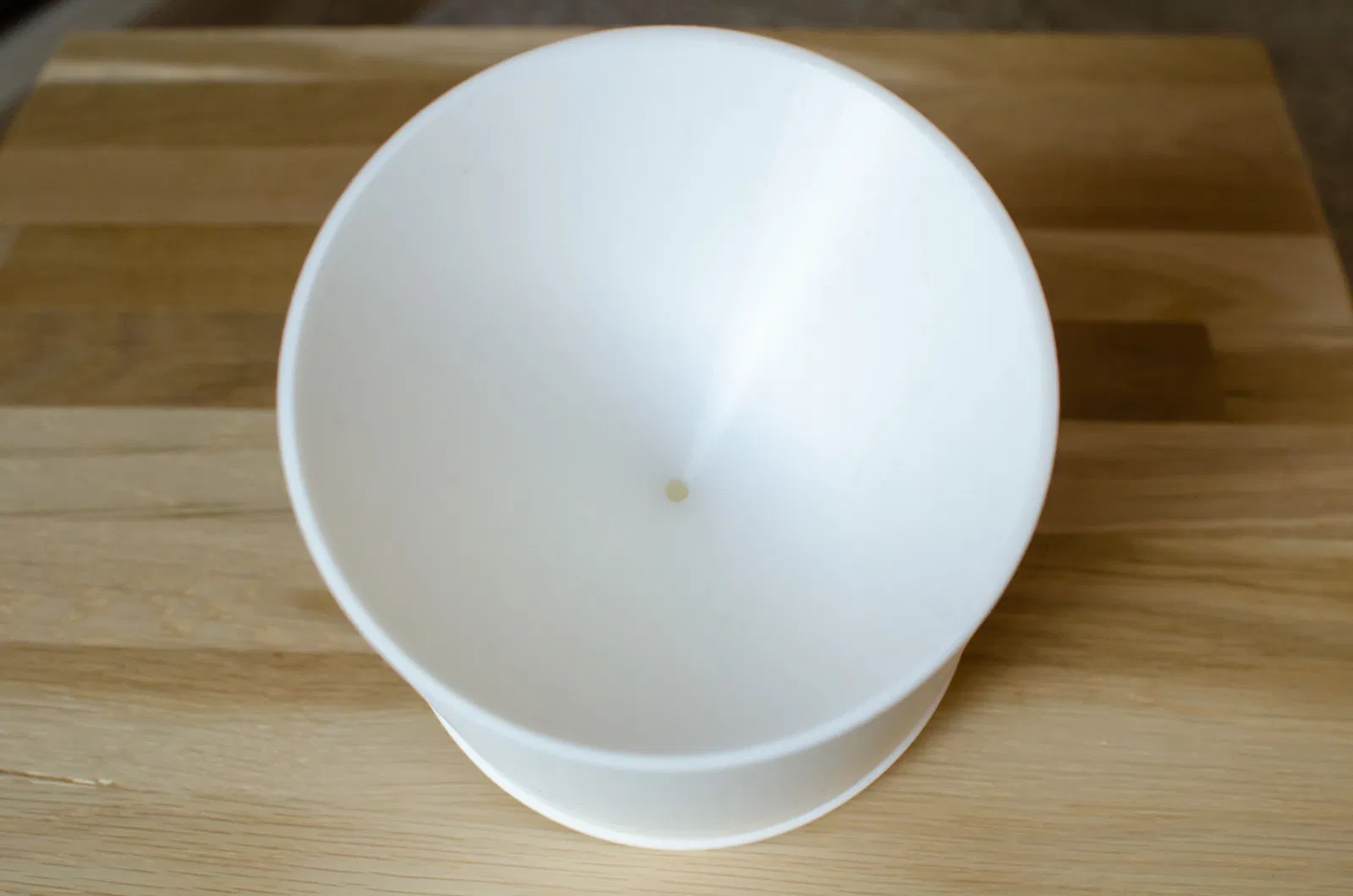

Phễu được in ở trạng thái lộn ngược. Hãy cẩn thận xoay 180° trong phần mềm slicer, lưu ý là xoay chứ không phải lật ngược (mirror), nếu không thì phần ren sẽ không khớp được.

File Bending_tool.stl là một công cụ nhỏ để hỗ trợ uốn chân reed switch nếu cần.

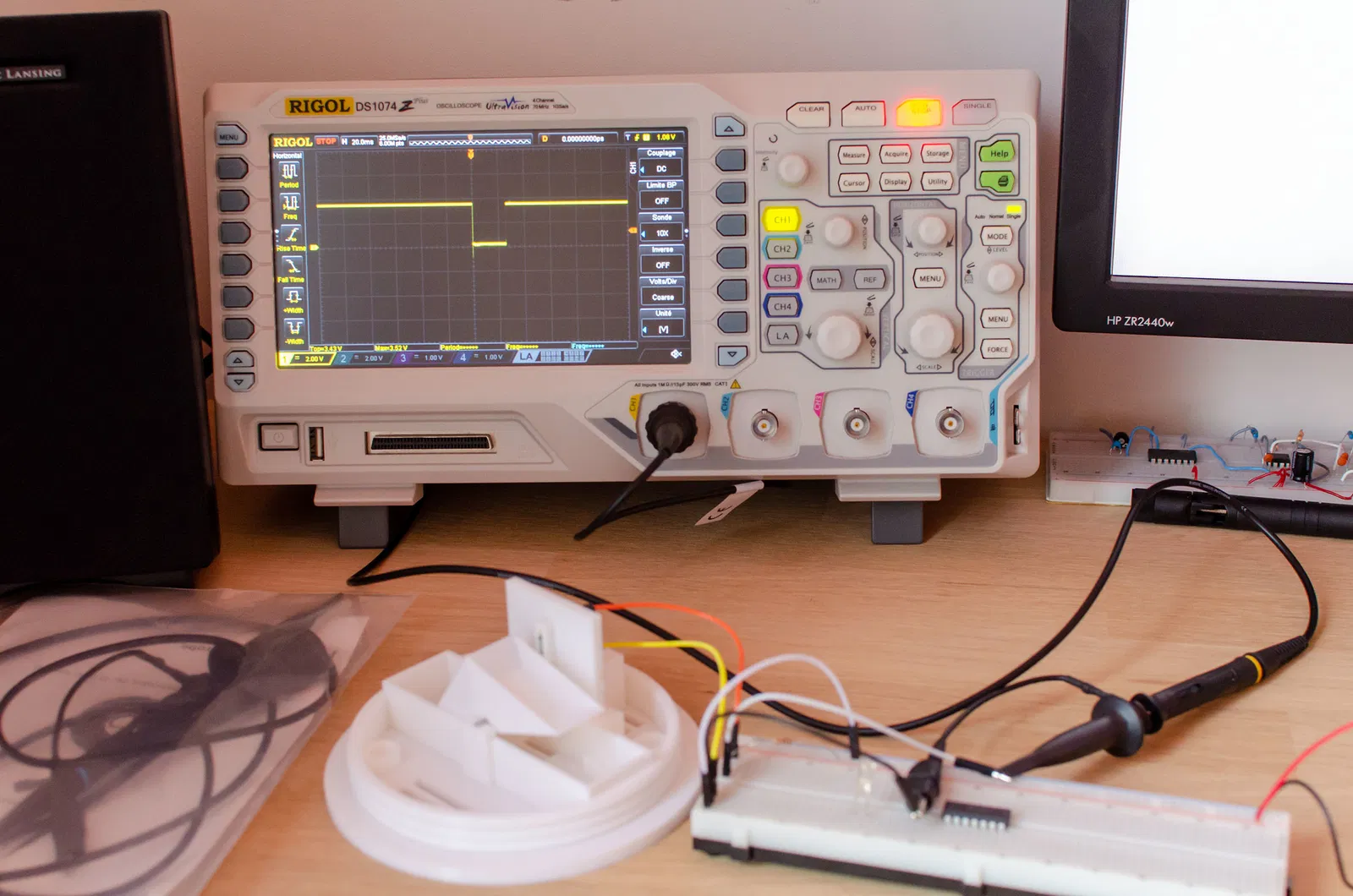

Tôi đã đo đạc và thấy rằng 375mL nước tạo ra 250 xung, tức là 1.5mL mỗi xung. Diện tích phễu là 0.01m2, vậy mỗi xung tương ứng với 0.15mm lượng mưa.
