Nắp che mặt trước thay thế cho bộ điều nhiệt Homematic IP Evo (HmIP-eTRV-E)

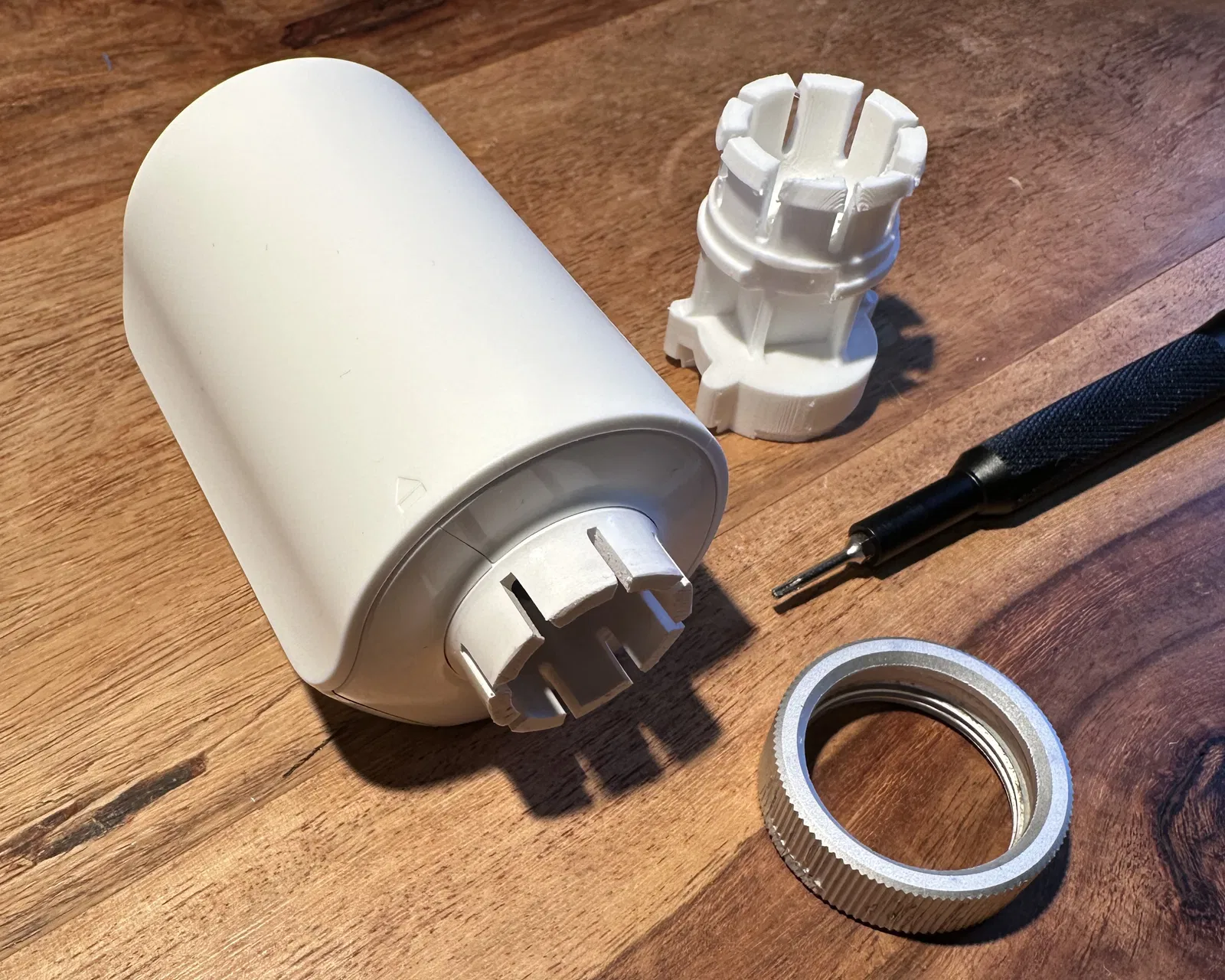

Đây là nắp thay thế / phần mặt trước / giá đỡ cho bộ điều nhiệt eQ-3 Homematic IP Evo (HmIP-eTRV-E) đã bị hỏng. Nắp trước trên hai bộ điều nhiệt của mình đã bị gãy, tình trạng này rất dễ xảy ra nếu vô tình va chạm vào bộ điều nhiệt, làm gãy các chốt giữ ở phía trước như trong hình. Mình đã thử liên hệ với Homematic IP / eQ-3 để yêu cầu bộ phận thay thế, nhưng họ khẳng định rằng họ không sửa chữa hay bán linh kiện rời, và cách duy nhất là phải mua bộ điều nhiệt mới. Những chiếc này có giá khoảng 90-100€ tại Đức, nên việc hỏng hai cái sẽ rất tốn kém dù bộ điều nhiệt vẫn hoạt động hoàn hảo về mặt điện tử. Vì vậy, mình đã quyết định thiết kế một bản thay thế 1:1 bằng cách đo đạc ngược lại hoàn toàn từ mảnh vỡ gốc.

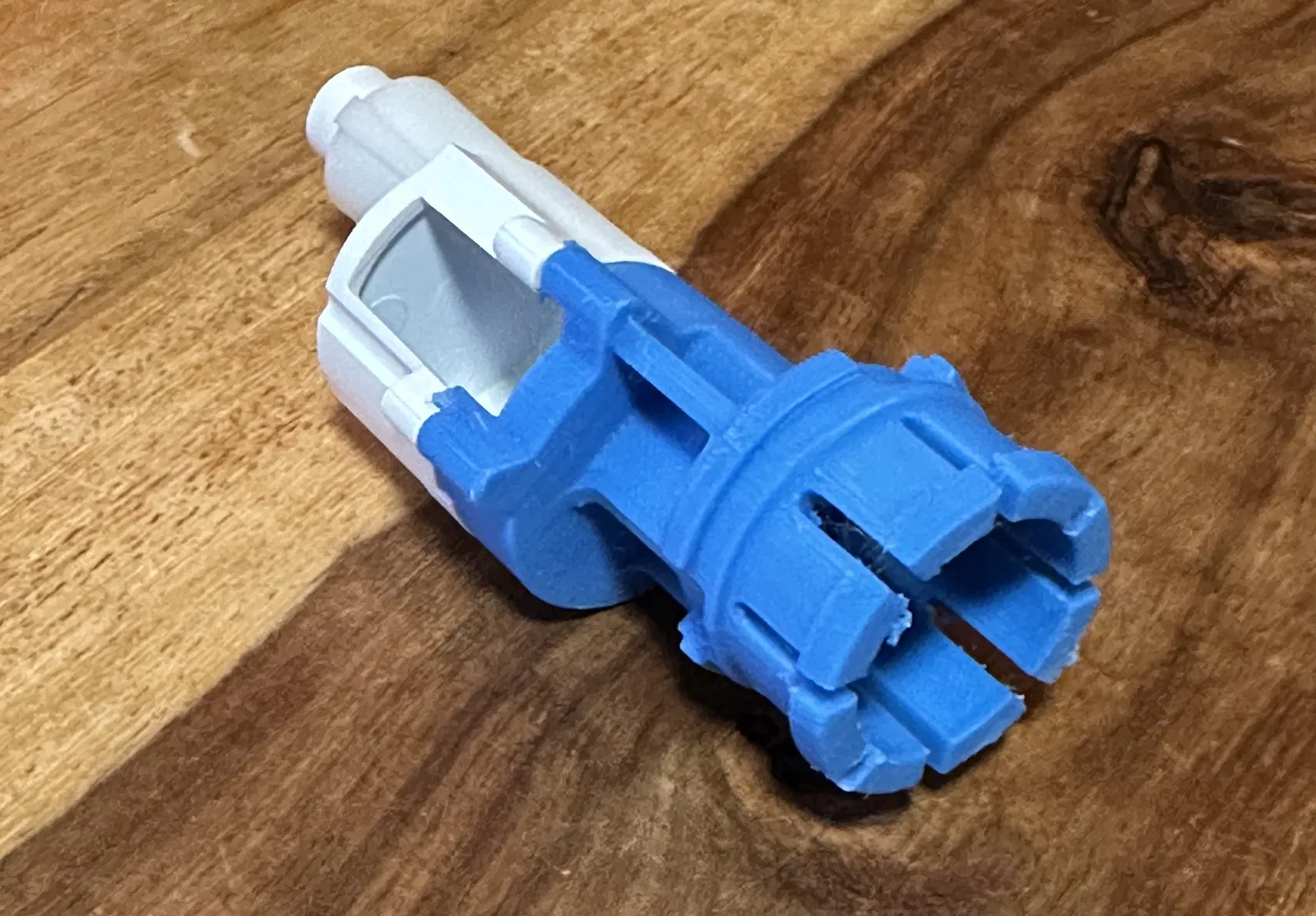

Nhân tiện, lúc đầu mình chỉ thử in lại phần mặt trước (chỉ in các chốt giữ), nhưng khi dán vào thì không đủ chắc chắn và các chốt lại bị gãy ngay sau đó. Mẫu này được thiết kế hoàn toàn từ đầu trong Fusion 360 và mình mất khoảng 2 tuần để thiết kế và thử nghiệm độ khớp. Mình đã sửa chữa thành công cả hai bộ điều nhiệt bị hỏng với bản in này.

Lịch sử phiên bản

V1

Bản phát hành đầu tiên, dễ in và lắp khớp, nhưng có thể cần chỉnh sửa thêm để đảm bảo xoay trơn tru.

V2

Phiên bản đã cập nhật, dung sai chặt hơn và tối ưu hóa cho in ABS. Phiên bản này khó in hơn, nhưng về cơ bản sẽ xoay tự do mà không cần chỉnh sửa.

Khuyến nghị: Hãy thử với V2 trước khi dùng V1!

Hướng dẫn in

Để in, mình dùng eSUN ABS+HS hoặc FormFutura TitanX ABS. V1 mình từng thử in bằng PLA+ và PETG nhưng cả hai đều quá yếu do bộ phận này nằm ngay gần ống sưởi. Đặc biệt PLA+ bị mềm ra và gãy. PETG là mức tối thiểu, còn eSUN ABS+HS có điểm nóng chảy cao nên cho kết quả tốt nhất.

Mình dùng OrcaSlicer với chiều cao lớp in 0.16mm và đặt hỗ trợ (support) ở mặt dưới. Mẫu in bắt buộc phải đặt nằm ngang thay vì thẳng đứng để đảm bảo độ bền kéo tối đa cho các chốt trước. In thẳng đứng sẽ cho bề mặt đẹp hơn, nhưng các chốt giữ sẽ dễ gãy khi bạn ấn vòng nhôm vào hoặc lắp vào hệ thống sưởi. Vì bộ phận này nằm bên trong không nhìn thấy được, nên bề mặt không quan trọng.

Các lỗ giữ servo và lỗ xuyên qua phía trước không cần support để tránh làm bẩn bản in và giúp servo lắp vừa vặn. Đây là hình ảnh thiết lập support hiệu quả nhất trong các bản in thử nghiệm của mình:

Hướng dẫn sửa chữa

0. Bạn cần chuẩn bị bản in thay thế và tua vít T6:

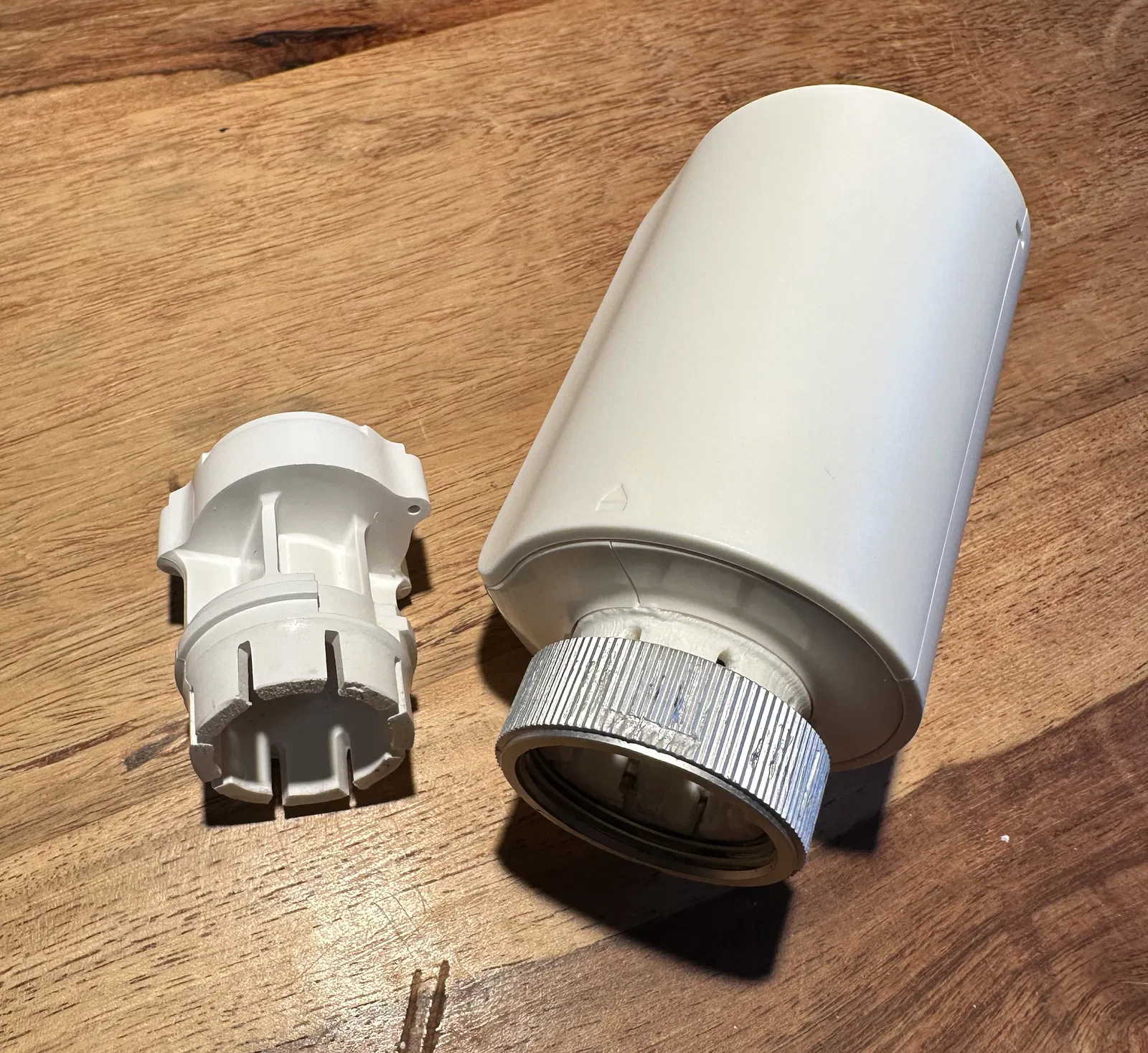

1. Bắt đầu bằng cách tháo vòng nhôm ra khỏi mảnh vỡ gốc nếu nó chưa rời hẳn. Sau đó đặt nó lên mảnh in mới, vừa cạy nhẹ các chốt vào trong vừa ấn vòng nhôm vào:

2. Để bắt đầu sửa, tháo các tấm ốp bên hông bộ điều nhiệt và pin:

3. Tháo bốn con vít ở cạnh vỏ, sau đó cẩn thận nhấc thẳng vỏ lên. Lưu ý có một đầu nối ở phía sau vỏ, bạn sẽ cảm thấy lực cản khi nhấc lên. Quan trọng là không được vặn xoắn vỏ vì không có "lẫy" giữ nào cả, chỉ cần nhấc thẳng là được:

4. Ngắt kết nối dây nhỏ bên trong nối giữa nửa trên và nửa dưới. Sau đó, bạn có thể cẩn thận nghiêng phần lõi bên trong lên và tháo ra khỏi vỏ:

5. Tháo mảnh vỡ cũ đang cố định bằng ba con vít. Thay thế bằng mảnh in mới và làm ngược lại các bước trên để lắp ráp bộ điều nhiệt:

Chúc mừng, bạn đã sửa chữa thành công một thiết bị trị giá 90€ chỉ với vài xu! ;)

Bản quyền

Bạn có thể in mẫu này cho bản thân, bạn bè hoặc người thân với số lượng nhỏ. Bạn có thể thu phí vật liệu và công sức nếu muốn. Vui lòng không kinh doanh thương mại sản phẩm này (trên Etsy, v.v.). Mình không liên kết với eQ-3 / Homematic IP hay bất kỳ công ty nào khác. Mẫu 3D này được thiết kế từ đầu bằng cách đo đạc vật thật, không dùng bất kỳ dữ liệu 3D gốc nào từ hãng.

Các tệp kỹ thuật số chỉ dành cho mục đích sử dụng cá nhân, phi thương mại. Bạn không được chia sẻ, cấp phép lại, bán, chuyển nhượng hoặc phân phối tệp kỹ thuật số dưới bất kỳ hình thức nào, cũng như không được đăng tải lên các nền tảng khác.
