Giá đỡ thay thế cho Valoi Copy Stand, gia cố và tích hợp ngàm Arca-Swiss

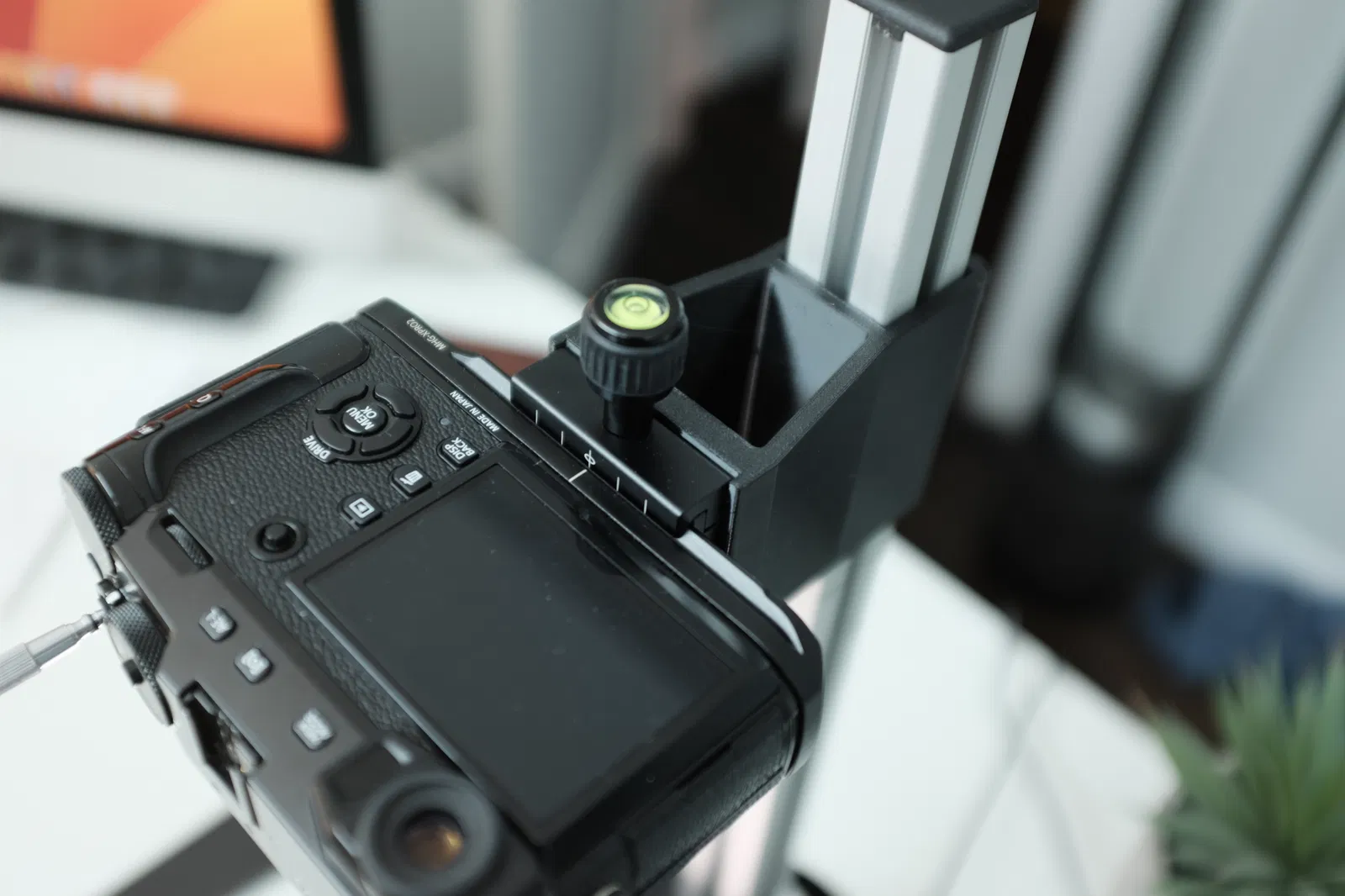

Đây là giá đỡ (bracket) dùng để gắn vào các thanh nhôm định hình 3030 tiêu chuẩn, sử dụng đai ốc T-nut và bu lông M5 ở phía sau. Bạn có thể gắn tấm Arca-Swiss adapter thông dụng vào mặt trước bằng vít lục giác ¼-20 kèm vòng đệm.

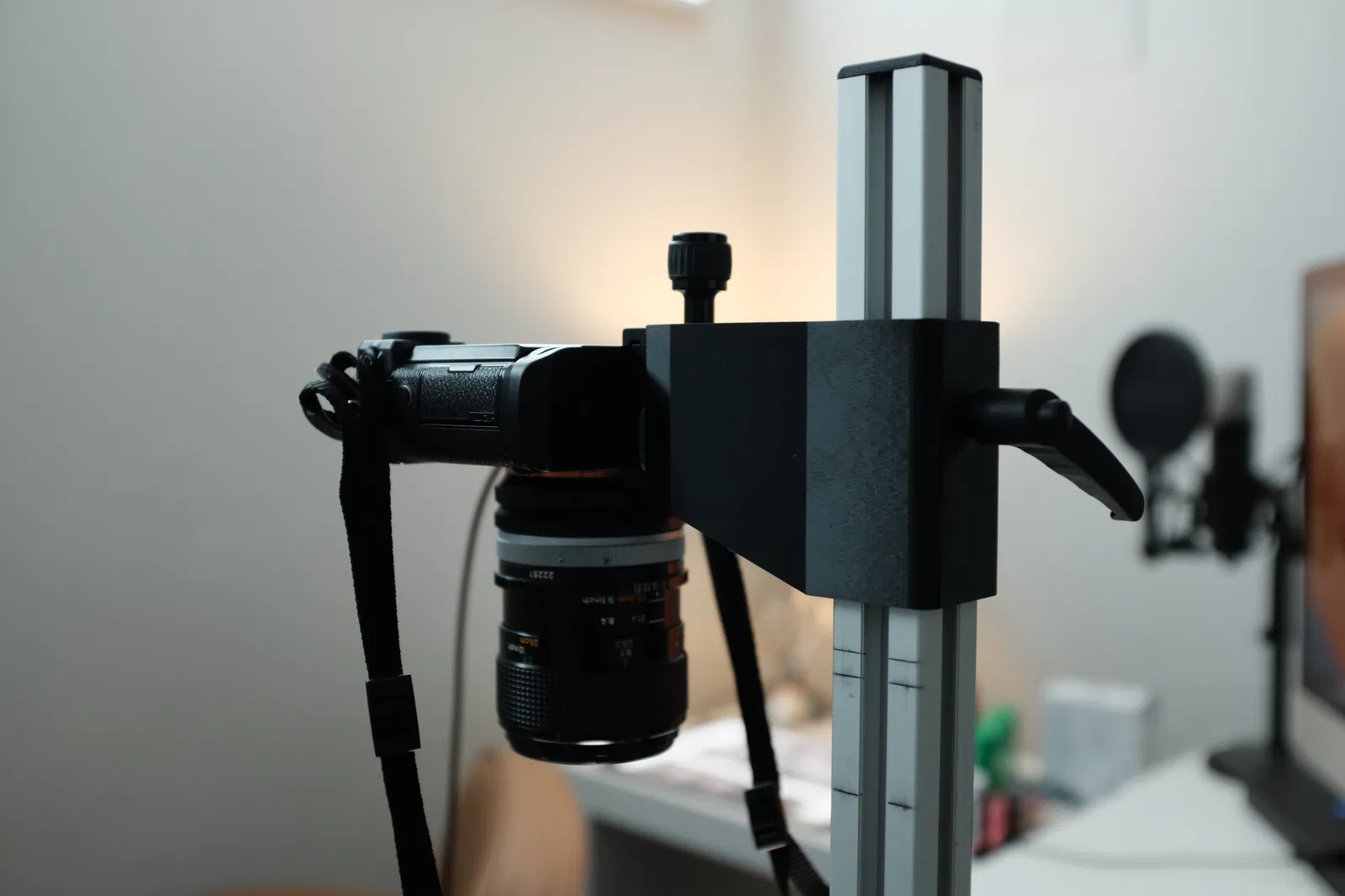

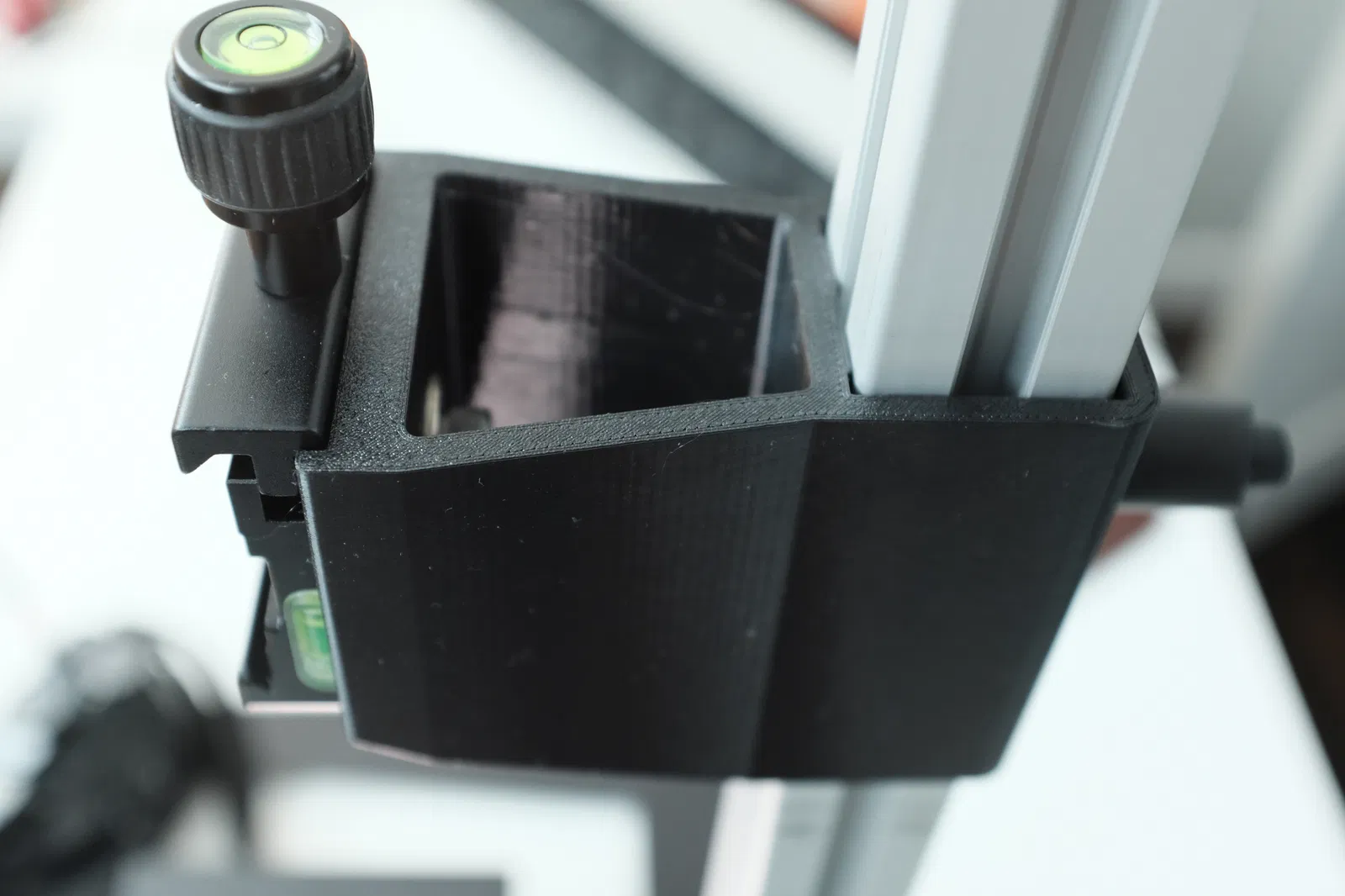

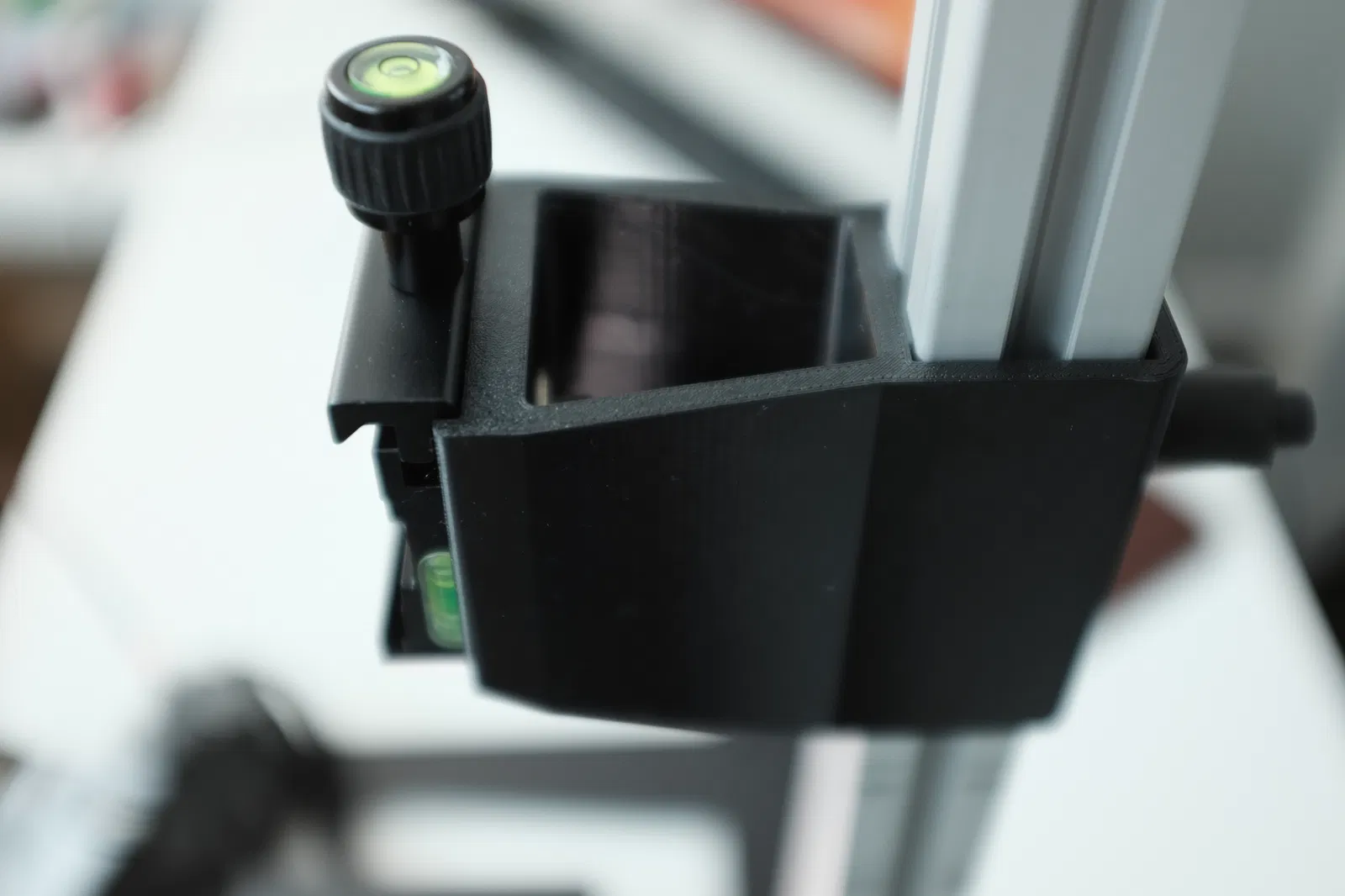

Tôi thiết kế phụ kiện này vì không hài lòng với độ ổn định của giá đỡ gốc đi kèm bộ Valoi copy stand; độ hở quá lớn và giá đỡ không đủ cao để chống rung lắc. Giá đỡ này ôm sát thanh ray 3030 và có phần ống dài hơn giúp giữ máy ảnh chắc chắn. Phiên bản của tôi cũng đưa máy ảnh lại gần cột trụ thêm khoảng 1 inch để tăng độ ổn định; bạn hoàn toàn có thể điều chỉnh thông số này trong tệp thiết kế.

Tấm Arca-Swiss adapter tôi dùng là loại rẻ tiền mua trên Amazon.

Tôi đã đính kèm tệp FreeCAD để bạn có thể tùy chỉnh theo nhu cầu. Có một bảng tính chứa tất cả các thông số quan trọng, bạn chỉ cần điều chỉnh ở đó. Bạn có thể dễ dàng thay đổi kích thước hốc gắn tấm Arca-Swiss cho vừa với loại bạn đang có.

Nếu muốn chỉnh sửa mô hình, tôi đã sắp xếp để các lệnh bo góc (fillet) và vát cạnh (chamfer) ở cuối tiến trình, giúp bạn dễ dàng gỡ bỏ chúng trước khi tùy biến, tránh các lỗi thường gặp trong FreeCAD khi thay đổi thiết kế.

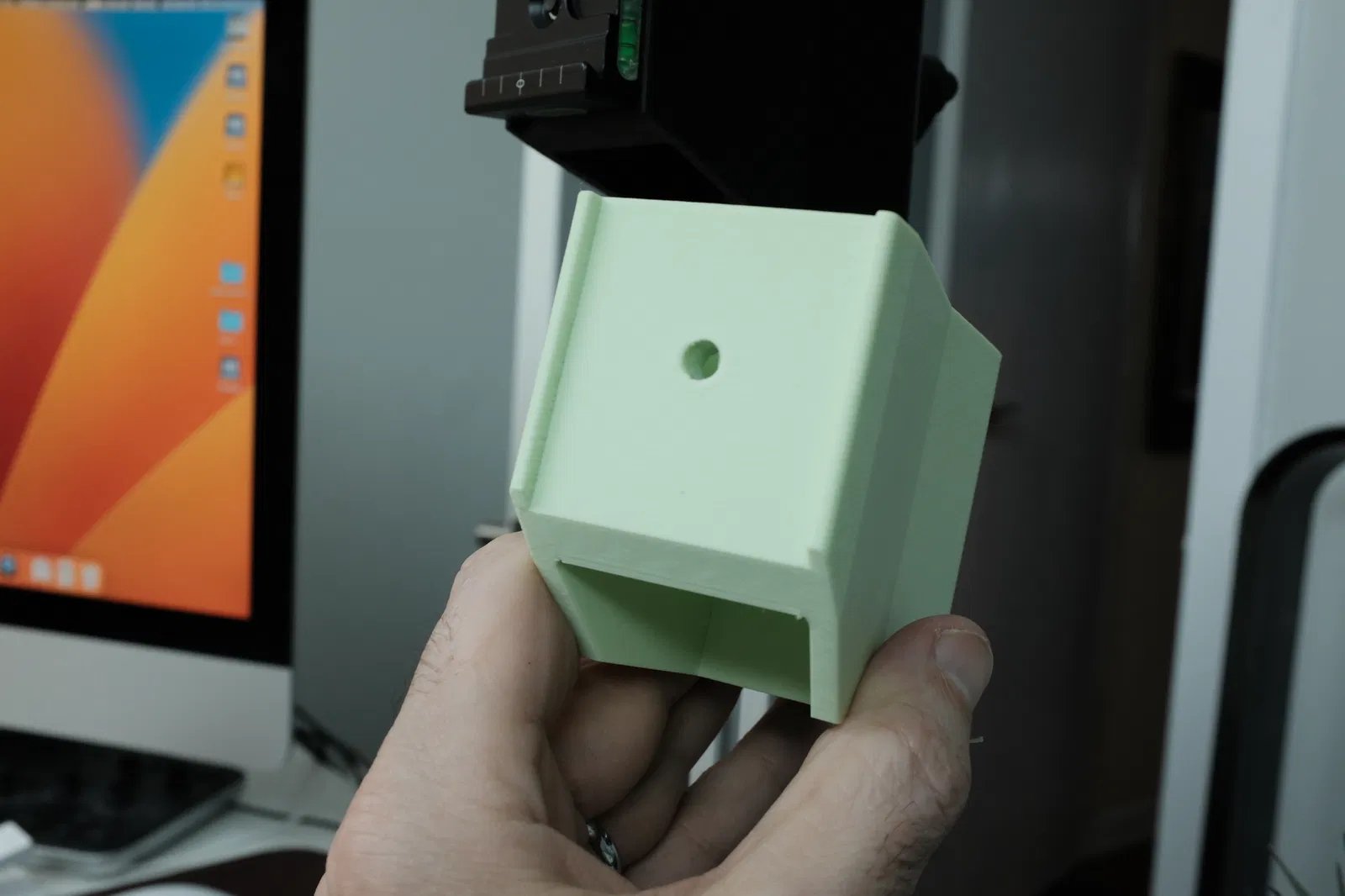

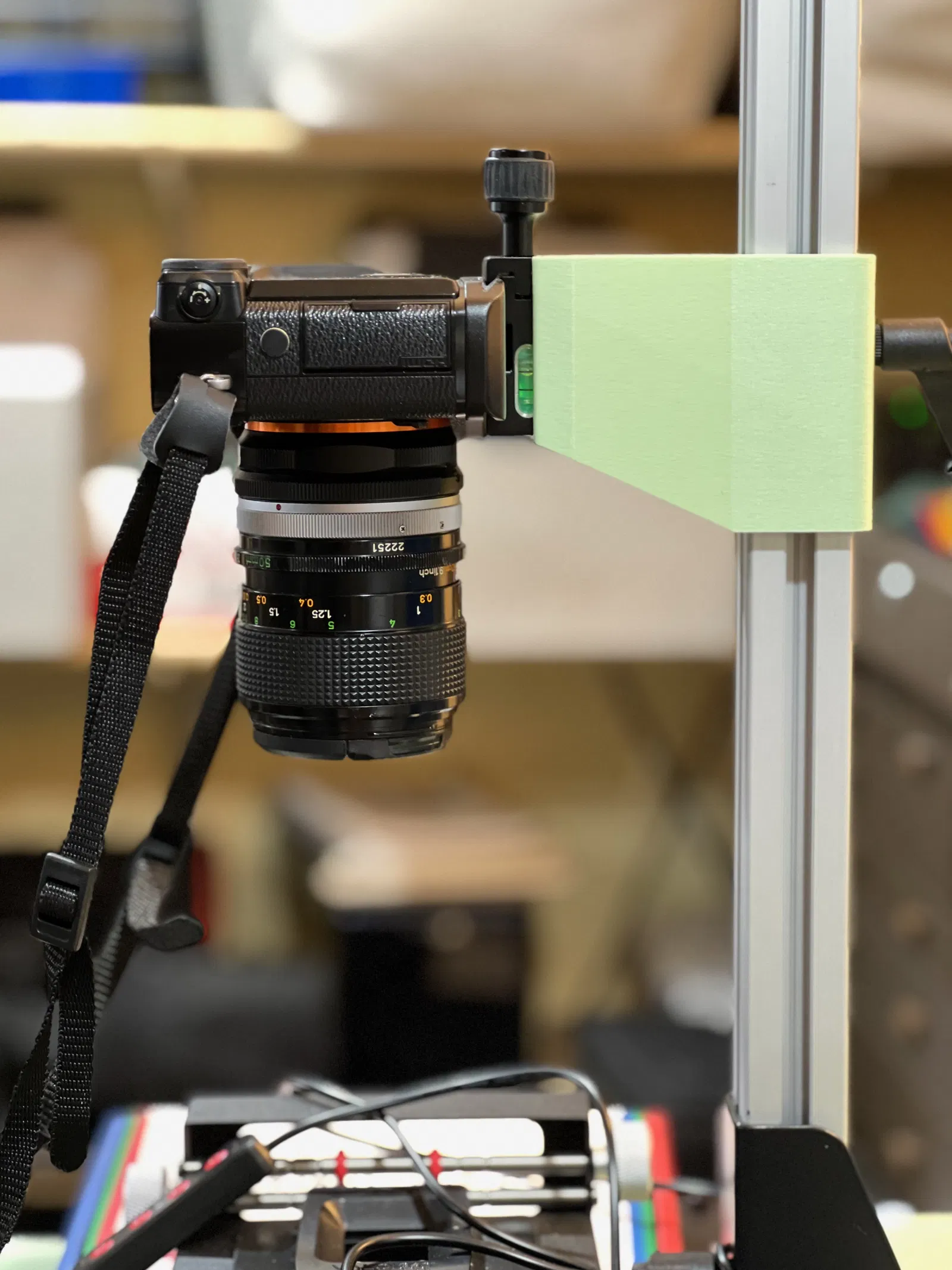

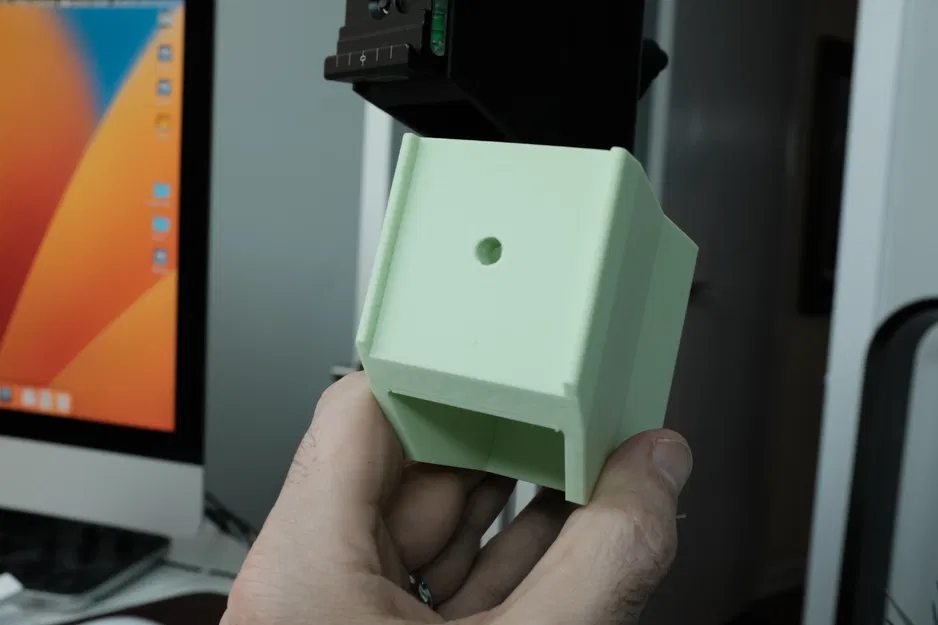

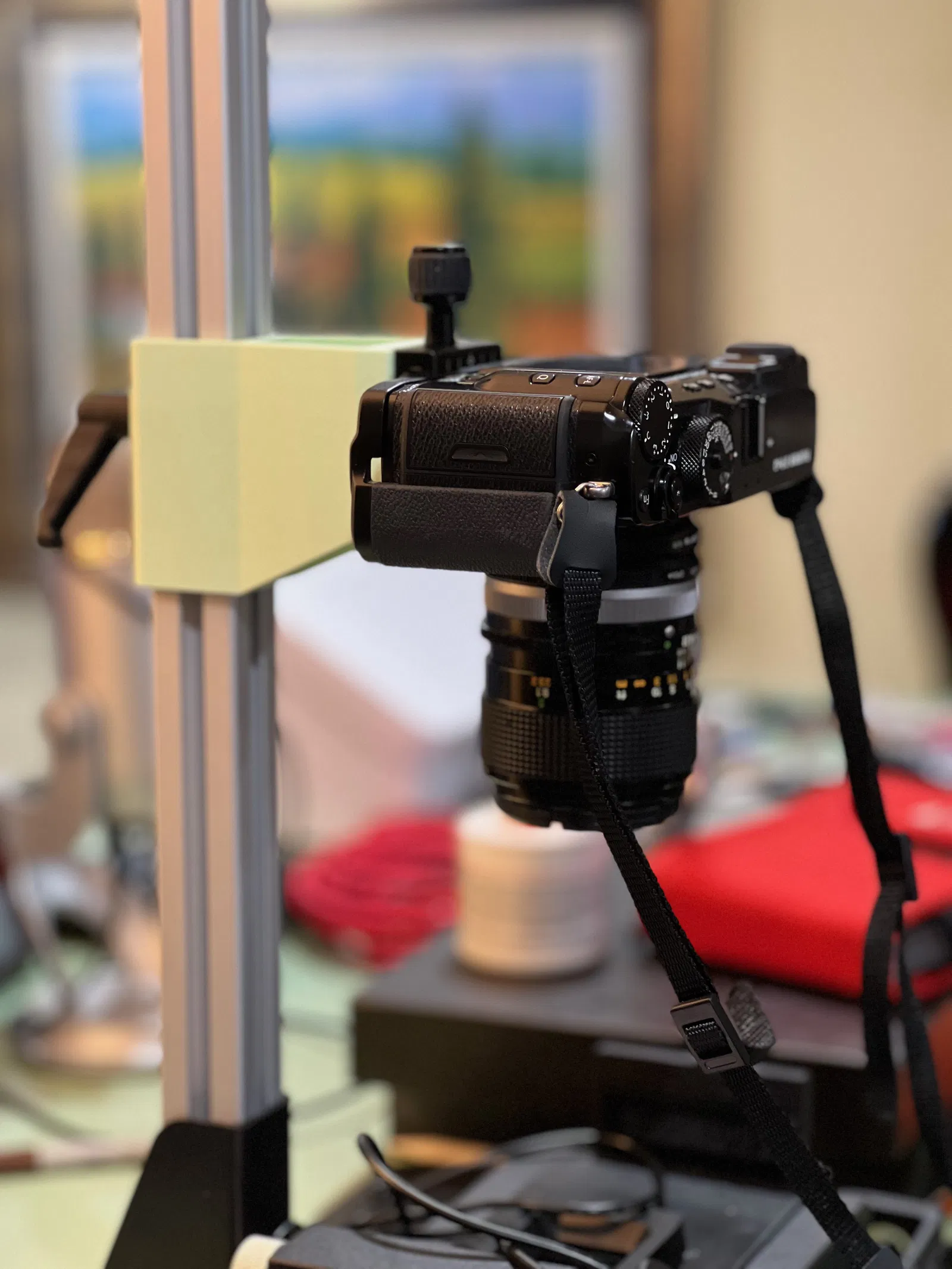

Tôi in các bản thử nghiệm ban đầu bằng PLA, nhưng để hạn chế hiện tượng biến dạng nhựa (creep), tôi đã in sản phẩm cuối cùng bằng Prusament PETG.
