Dây xích cáp Spine cho máy in Ender 3 V2 / Sprite Pro

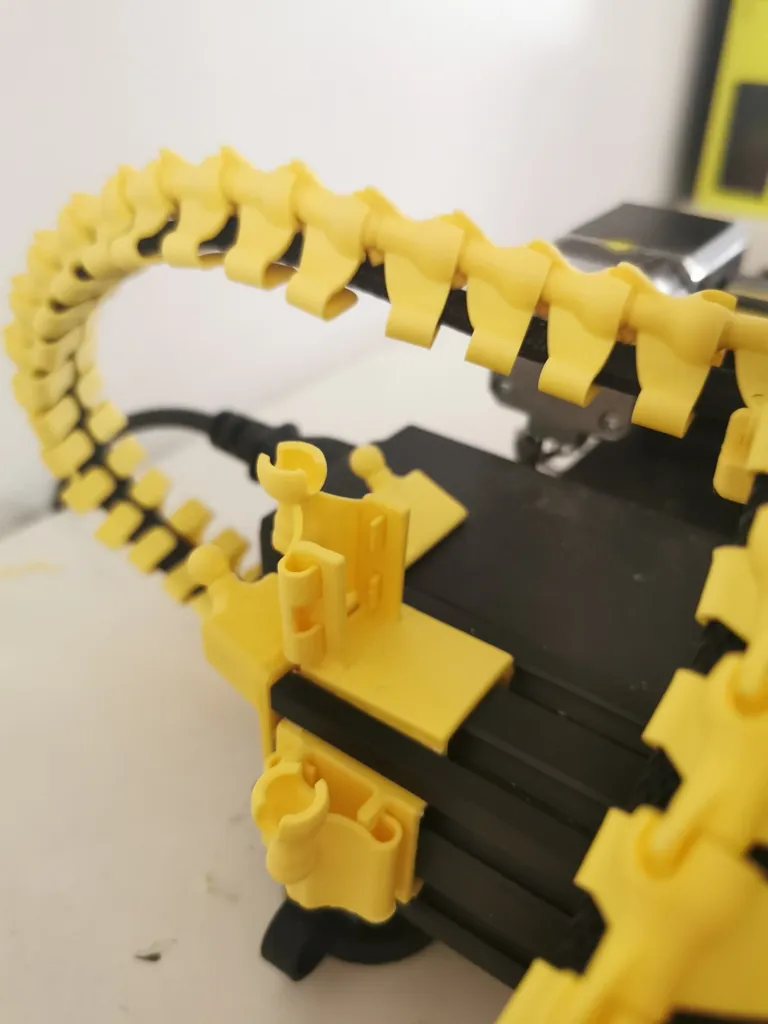

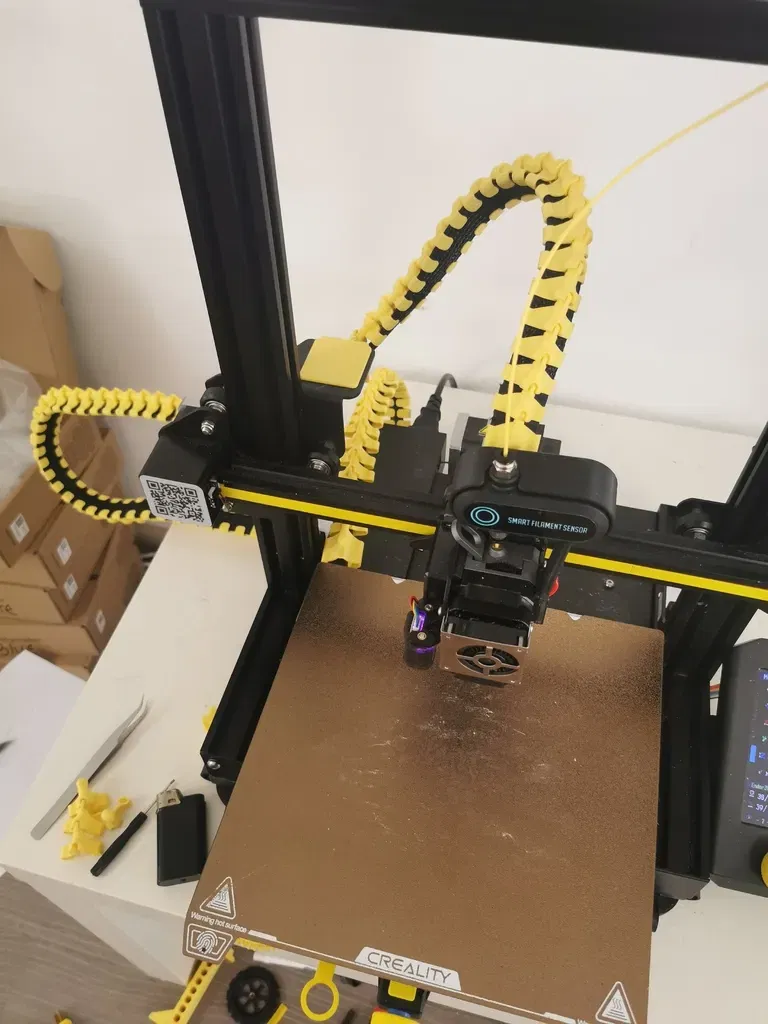

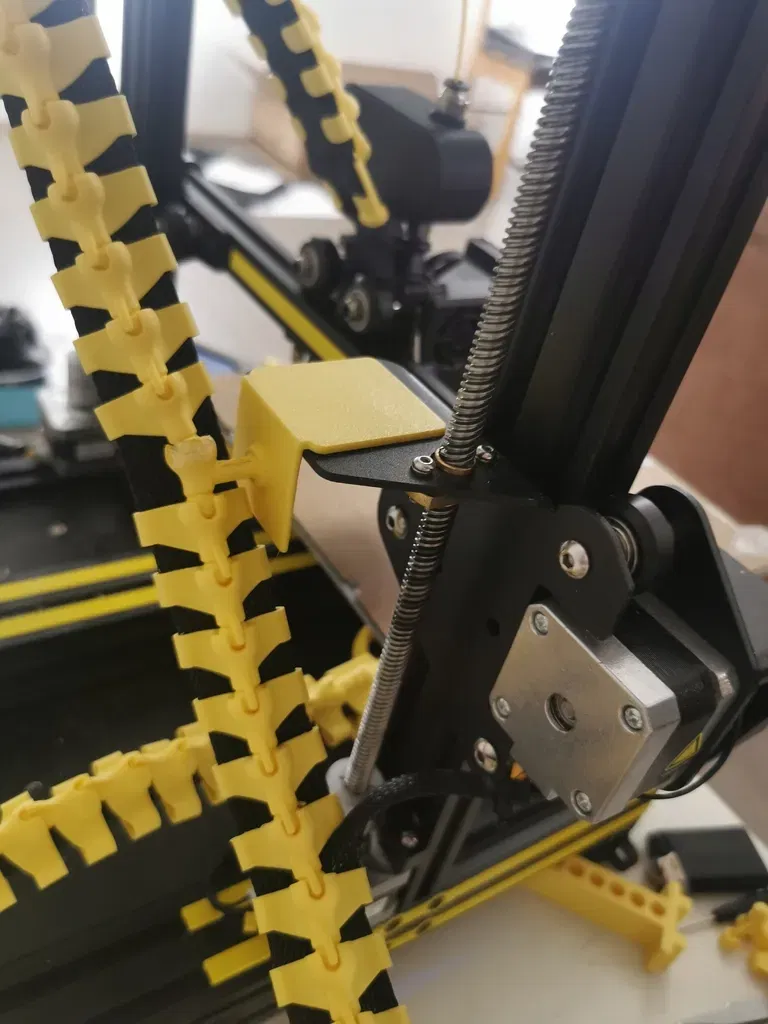

Điều này mất một thời gian, nhưng tôi tin rằng nó đã hoàn thành, một bộ Dây Chuyền Cột sống hoàn chỉnh cho Ender 3 V2, với một nâng cấp sprite pro. Có nhiều biến thể cho các liên kết và giá đỡ, tùy thuộc vào mức độ di chuyển bạn muốn. Hãy nhớ rằng nếu bạn quyết định sử dụng đầu cái và đầu cái rắn cùng nhau, đó là lắp ráp vĩnh viễn, độ khít rất chặt đến mức một khi chúng đã kết hợp, bạn sẽ không kéo chúng ra mà không làm gãy bi ở đầu cái. Đầu cái rắn thì tốt để sử dụng ở các đầu, để cho nó có thêm không gian di chuyển. Độ chính xác khoảng 0.25 mm, vì vậy dây chuyền nên di chuyển tự do mà không bị kẹt.

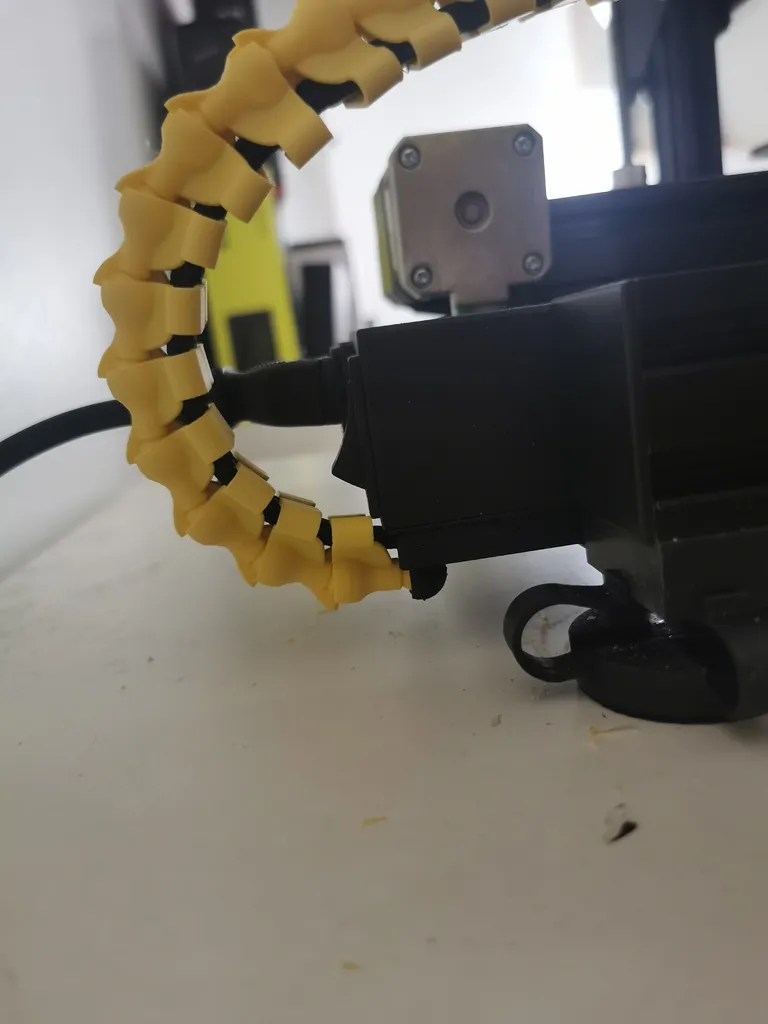

Dưới đây là một đoạn ngắn về cách nó nên trông như thế nào https://youtube.com/shorts/BIa6pMfq-0w

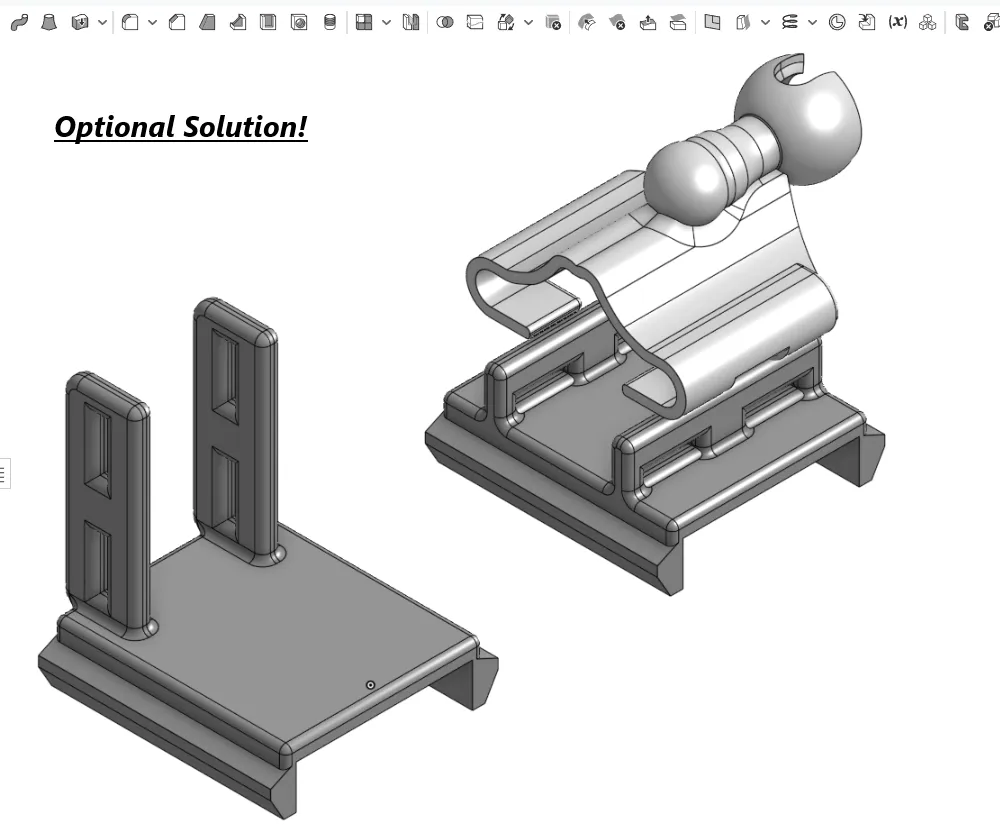

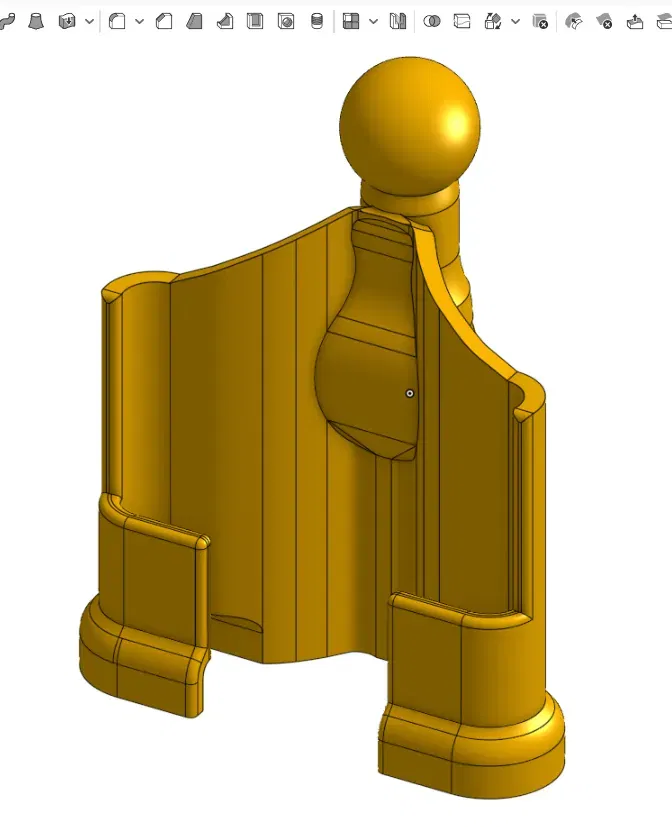

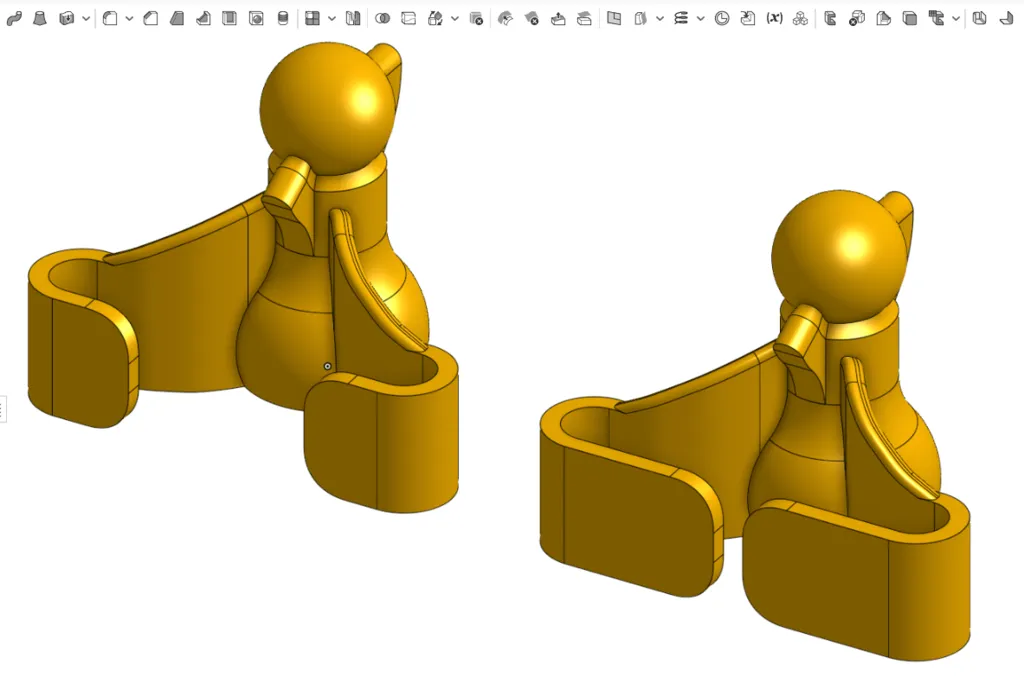

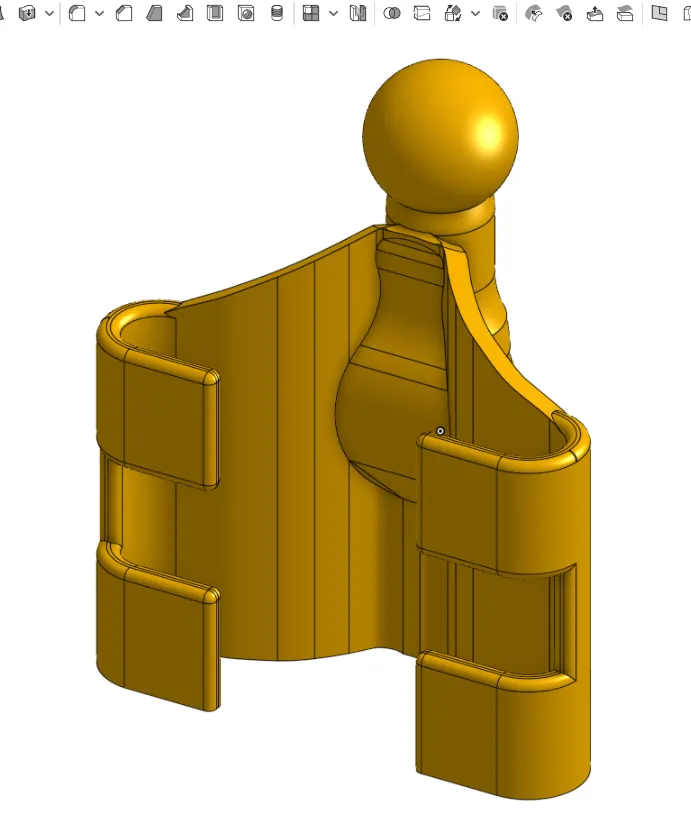

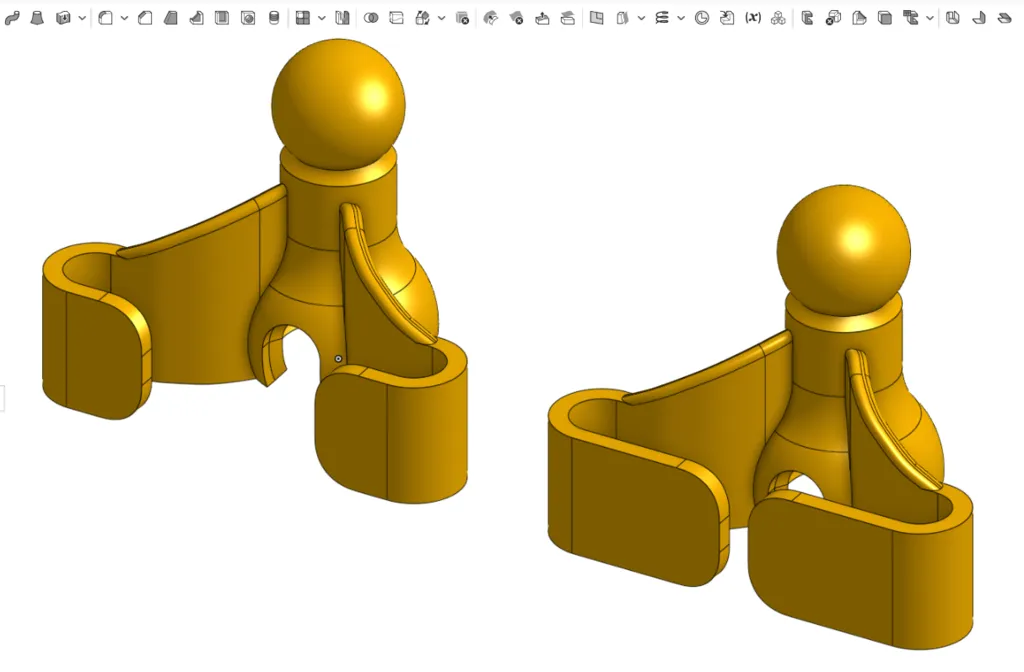

Các liên kết không cần hỗ trợ, nhưng phần lớn các bộ phận khác thì cần. Các liên kết được gọi là Sprite thường dành cho bộ phận đùn sprite, và các liên kết được gọi chung thì dành cho bất kỳ loại cáp nào, nhưng liên kết chung cũng hoạt động trên cáp của bộ phận đùn, nó chỉ bao phủ nhiều hơn. Có một danh sách lớn các tệp, và một số trong số đó chỉ dành cho ''thêm'' trong trường hợp ai đó thích kết hợp và kết hợp.

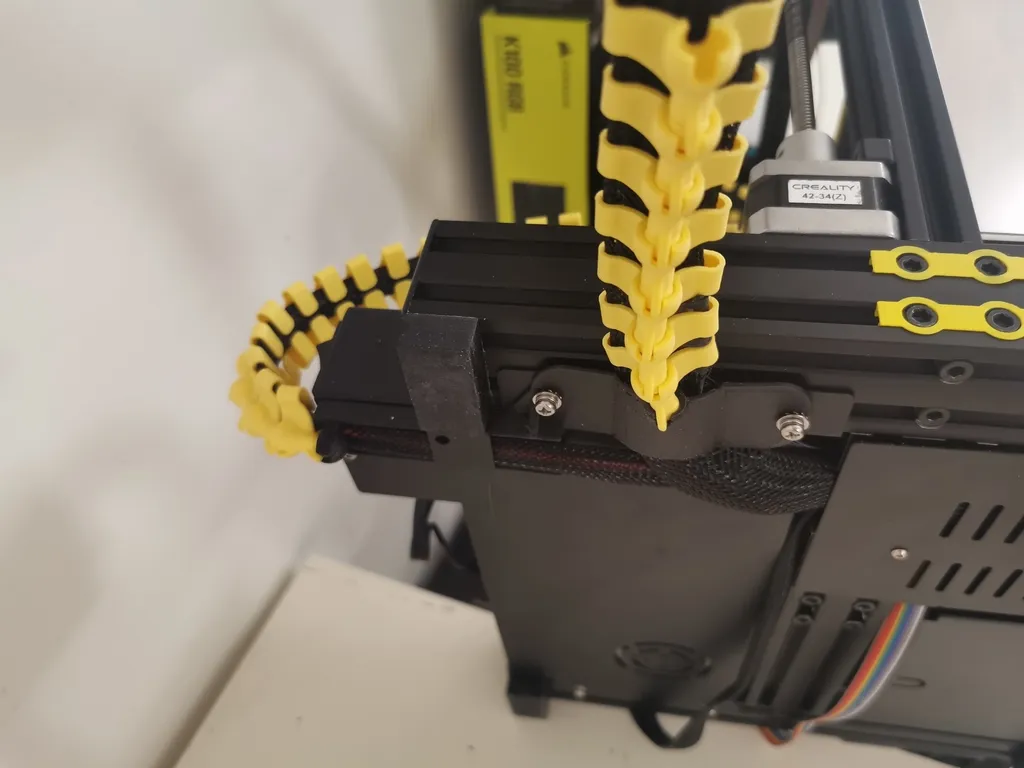

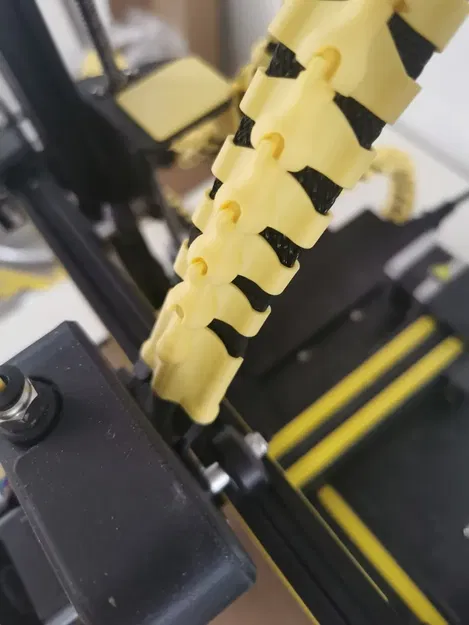

Ví dụ, đây là danh sách các bộ phận mà tôi đã sử dụng trong thiết lập của mình

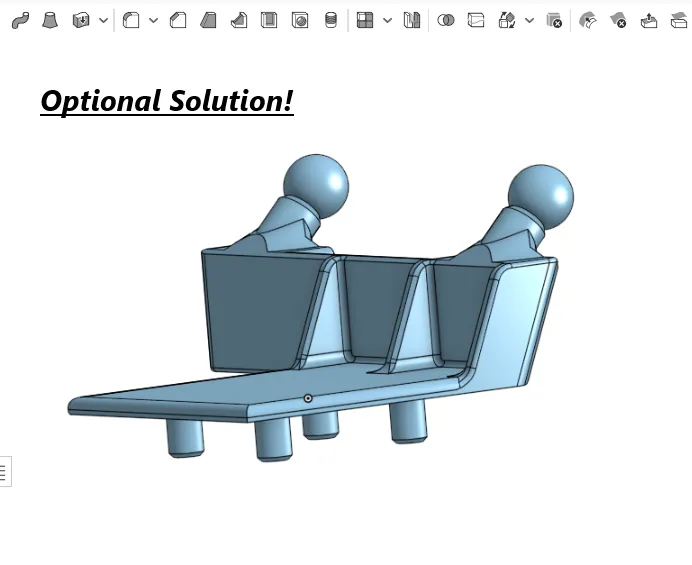

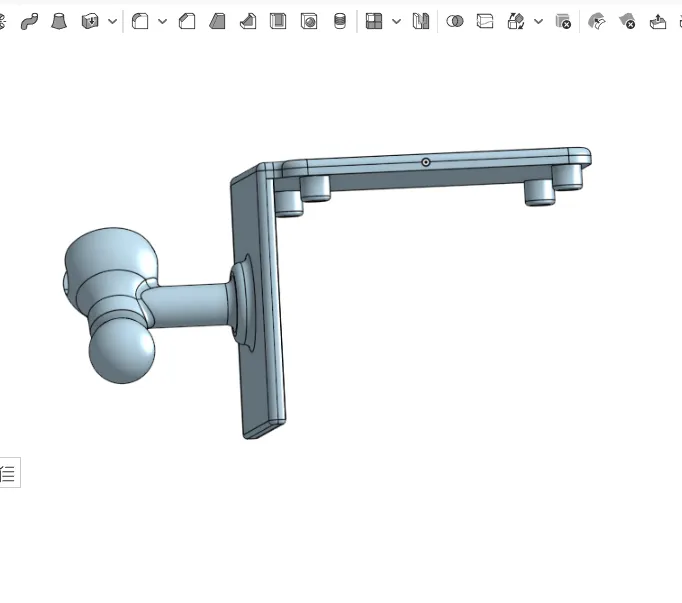

1x Giá đỡ Dây cáp Cột sống Đôi

1x Liên kết Dây cáp Cột sống Bắt đầu cho Sprite

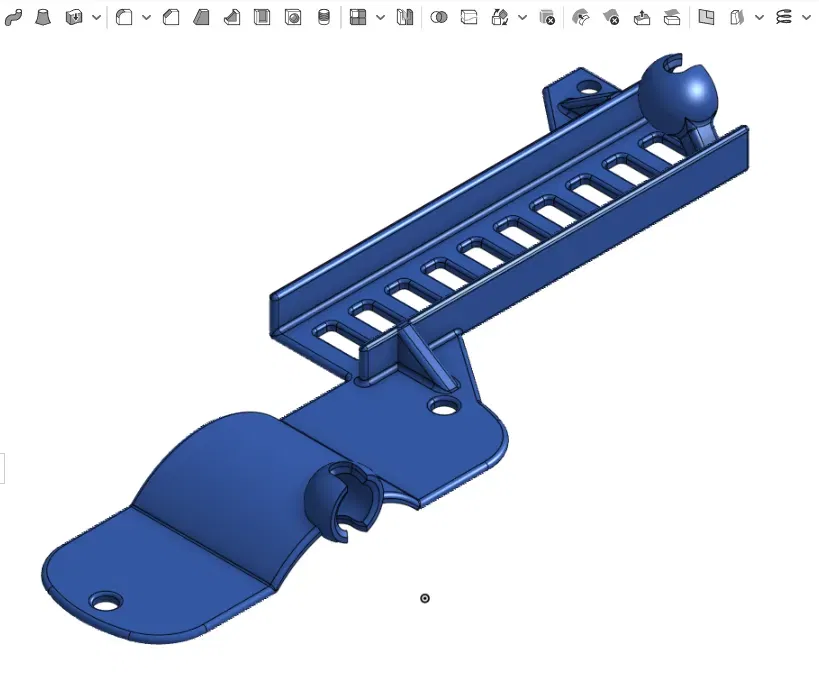

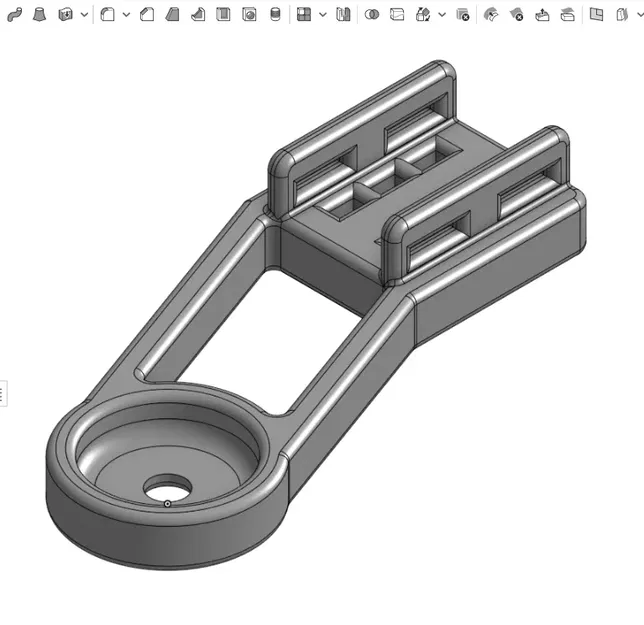

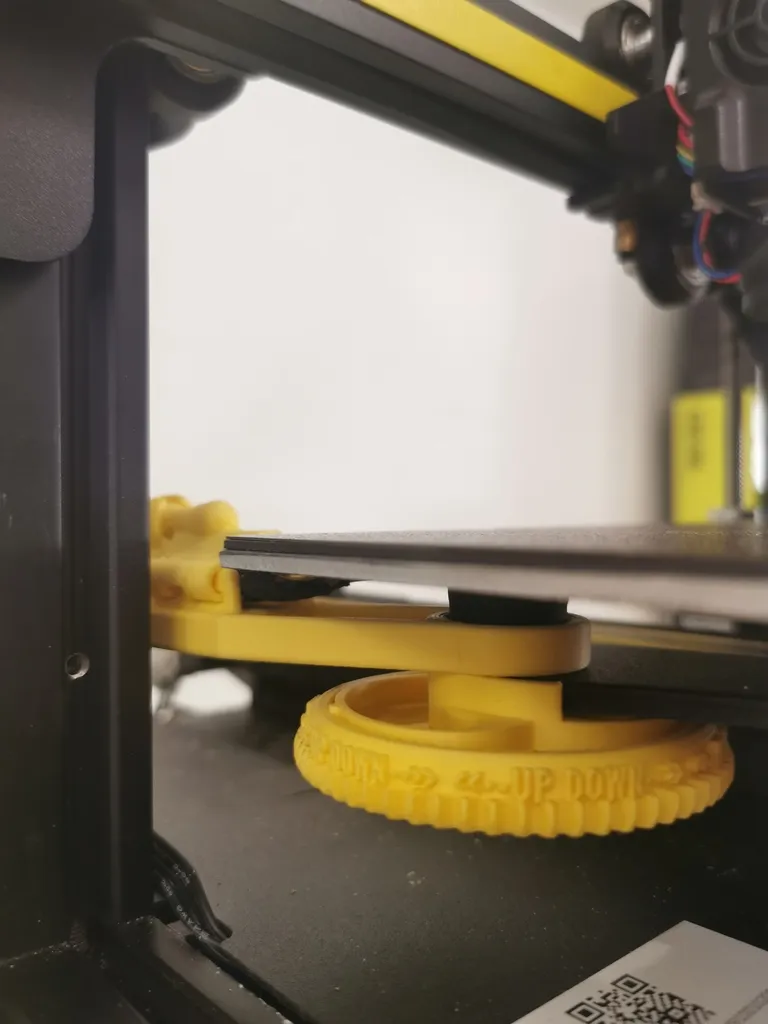

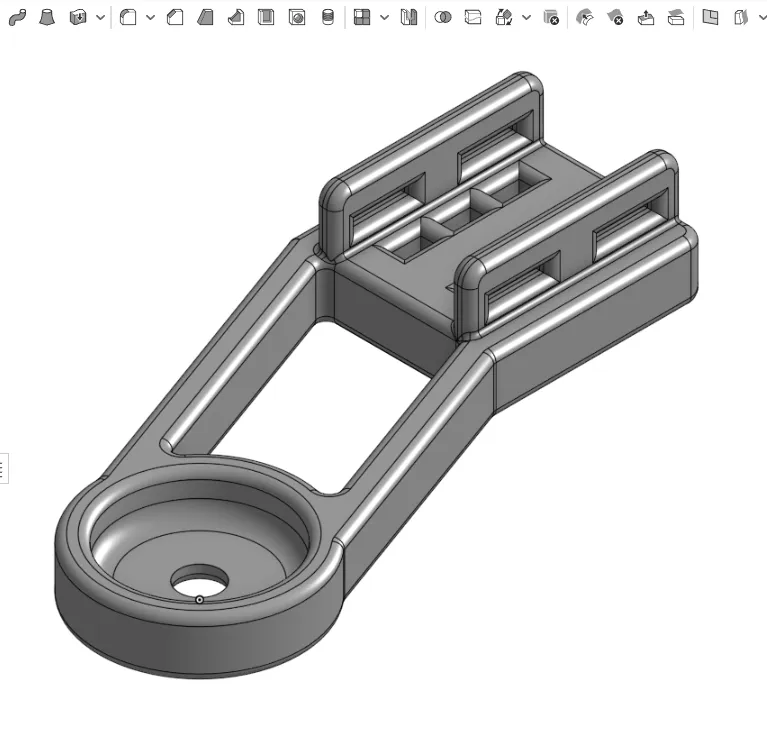

1x Giá đỡ Liên kết Dây cáp Cột sống

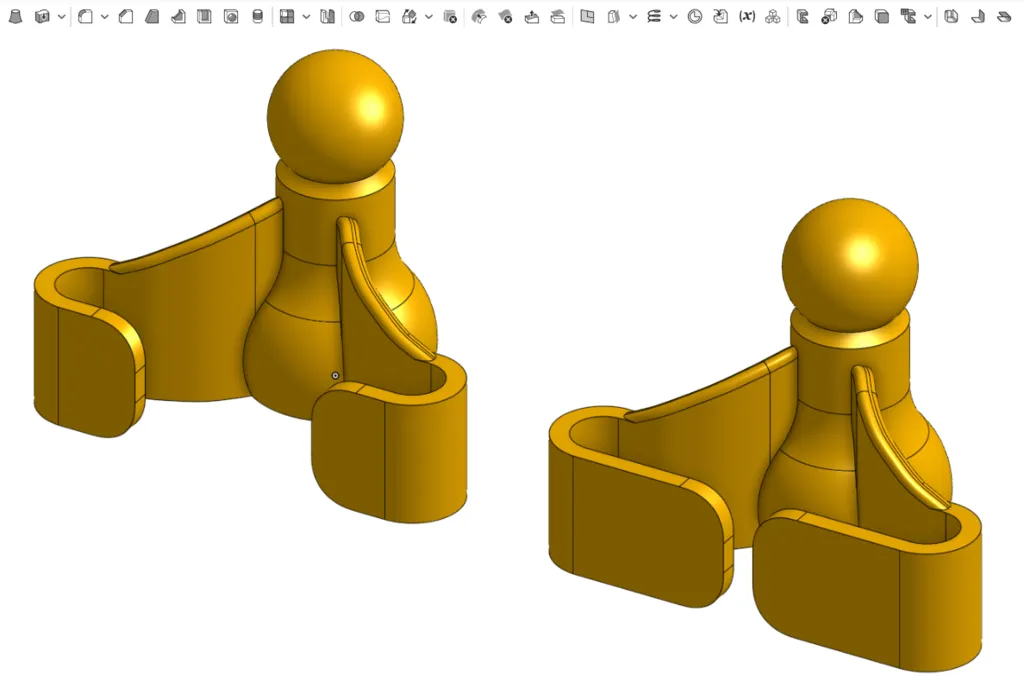

65x Liên kết Dây cáp Cột sống cho Sprite

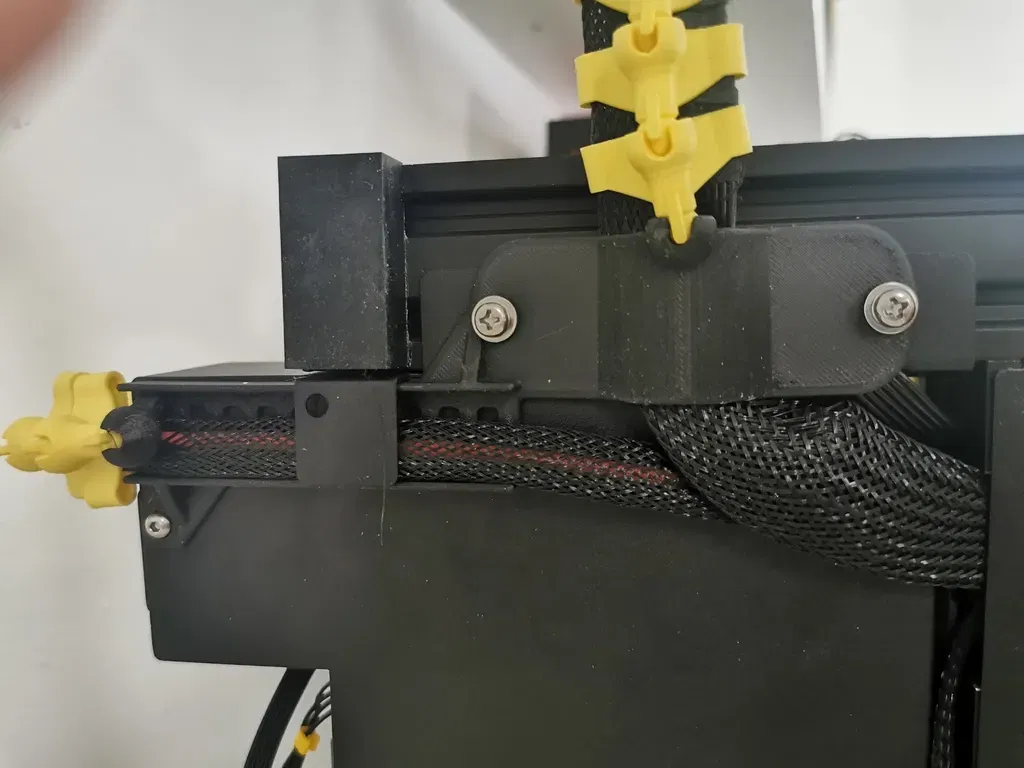

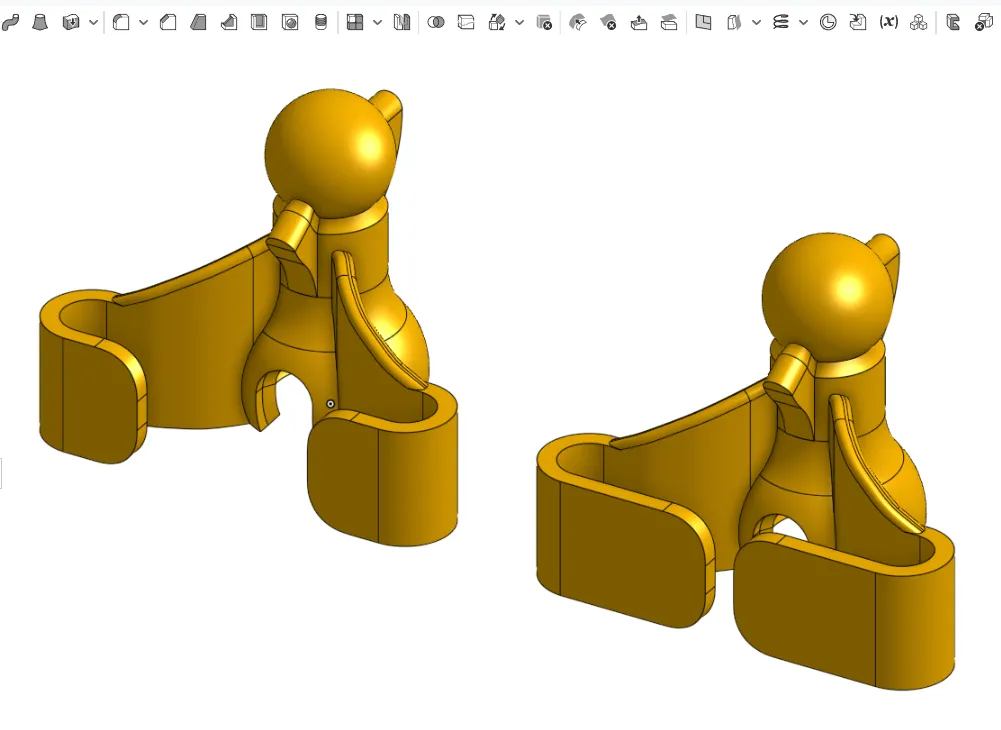

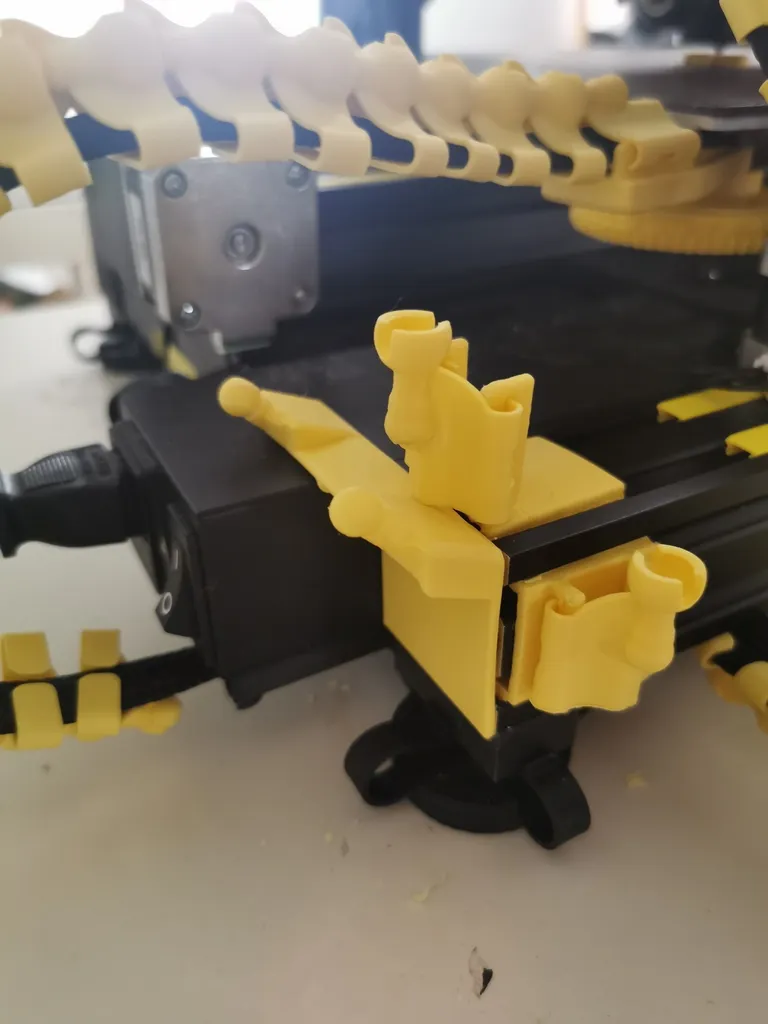

2x Liên kết Dây cáp Cột sống Đầu cái Rắn cho Sprite (1 ở giá đỡ cáp, để dây chuyền có nhiều chuyển động hơn khi bộ phận đùn đi hết sang trái và 1 cho đầu ở giá đỡ ở dưới cùng của máy in)

1x Giá đỡ Dây cáp Cột sống

1x Liên kết Dây cáp Cột sống

20x Liên kết Dây cáp Cột sống Chung

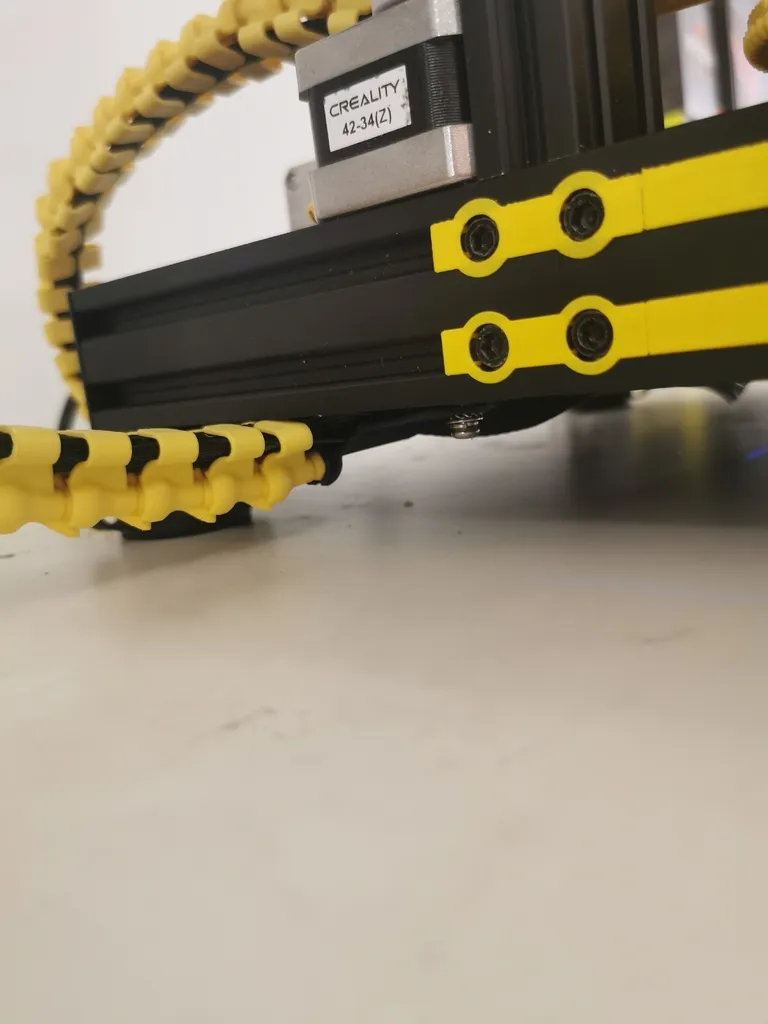

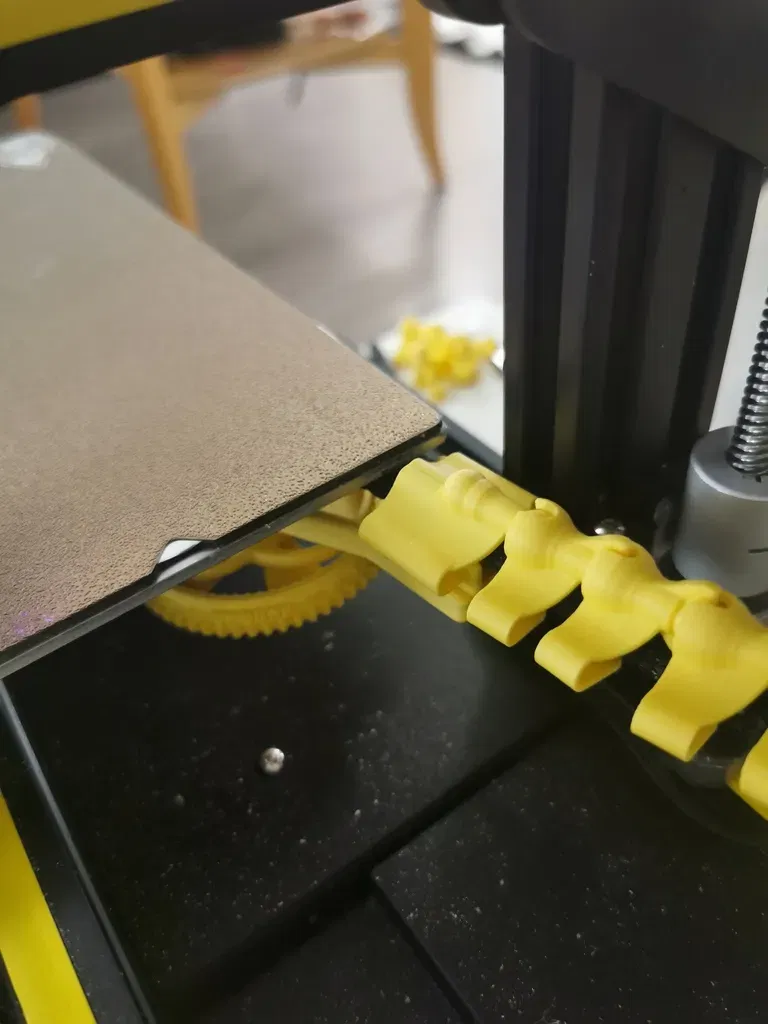

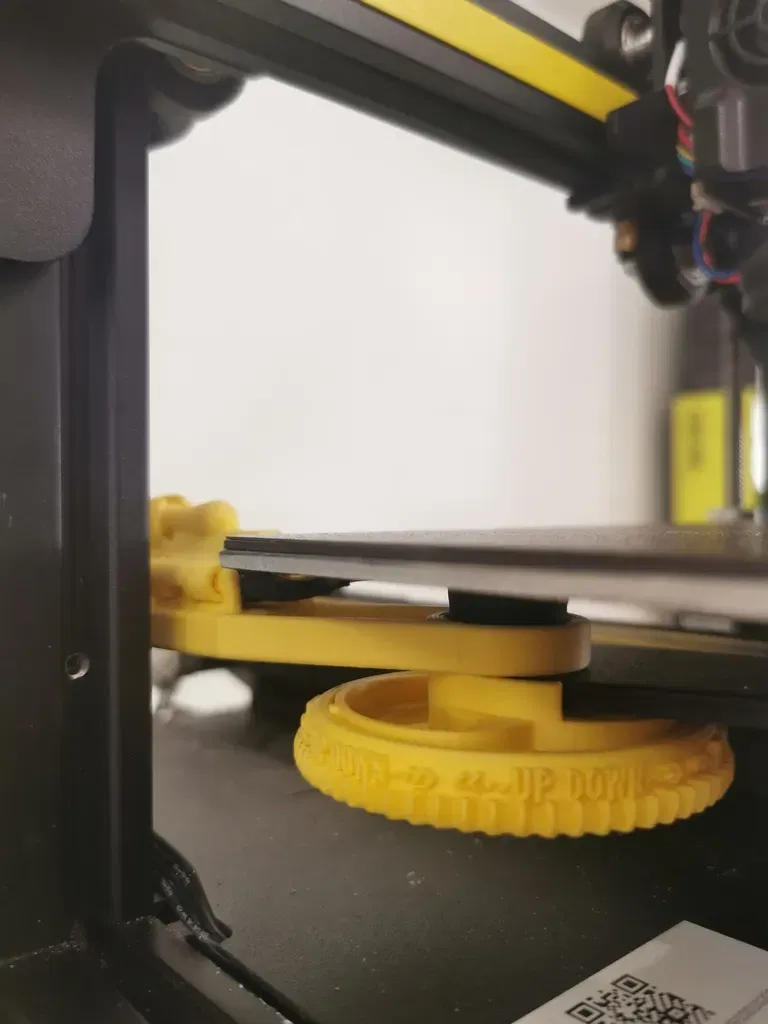

1x Liên kết Dây cáp Cột sống Chung Đầu cái Rắn (Ở cuối dây chuyền ở giá đỡ ở dưới cùng của máy in)

Và như mọi khi, mỗi mô hình tôi tải lên đều đi kèm với các tệp Step, tôi tin rằng điều đó giúp ích cho cộng đồng.
