Vỏ Case ZMK Nice Nano 128x64 OLED Dongle

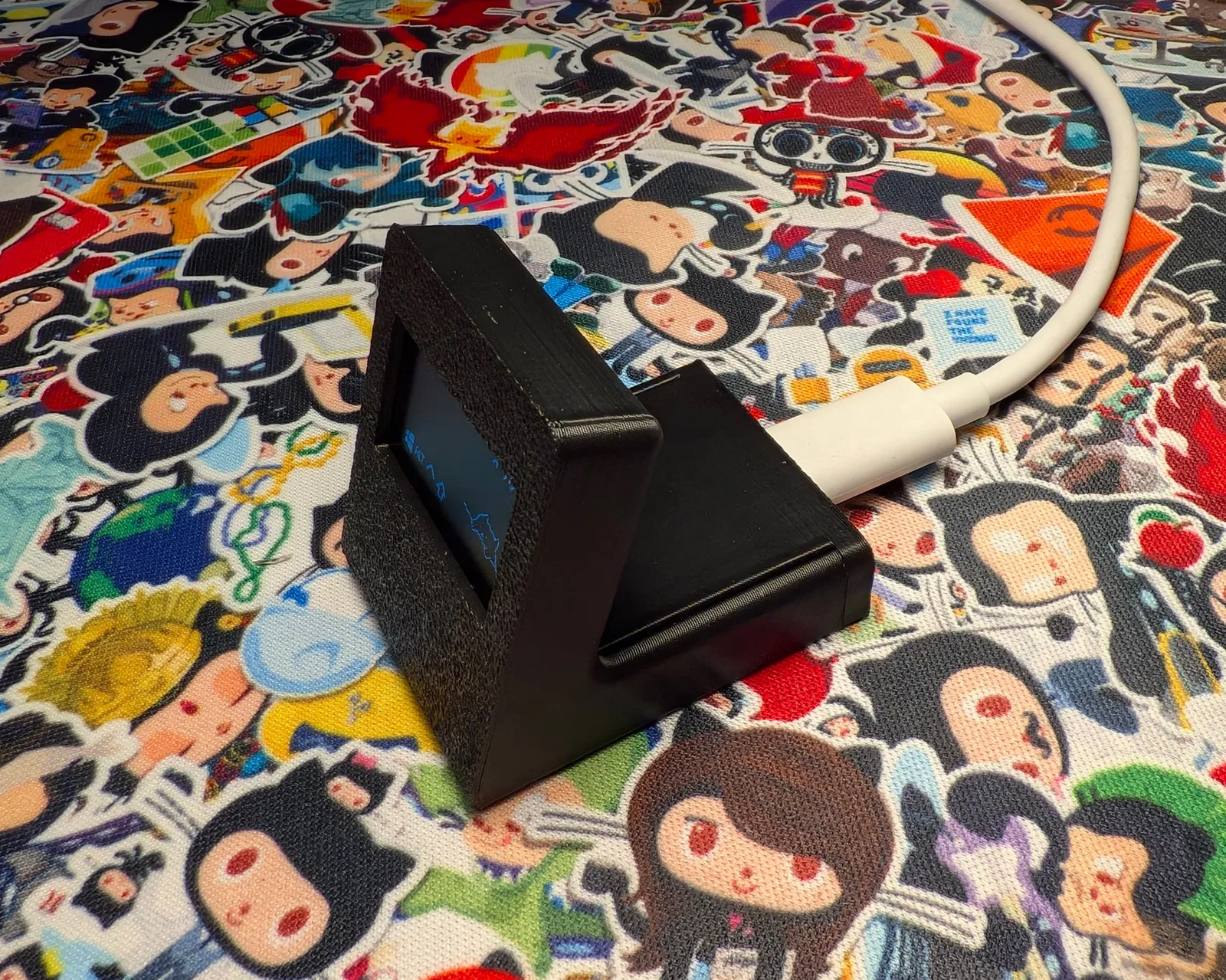

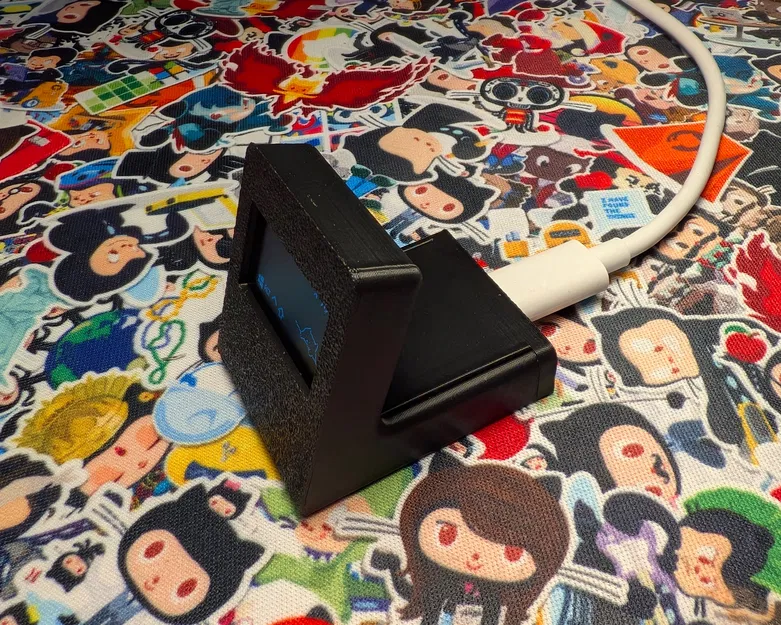

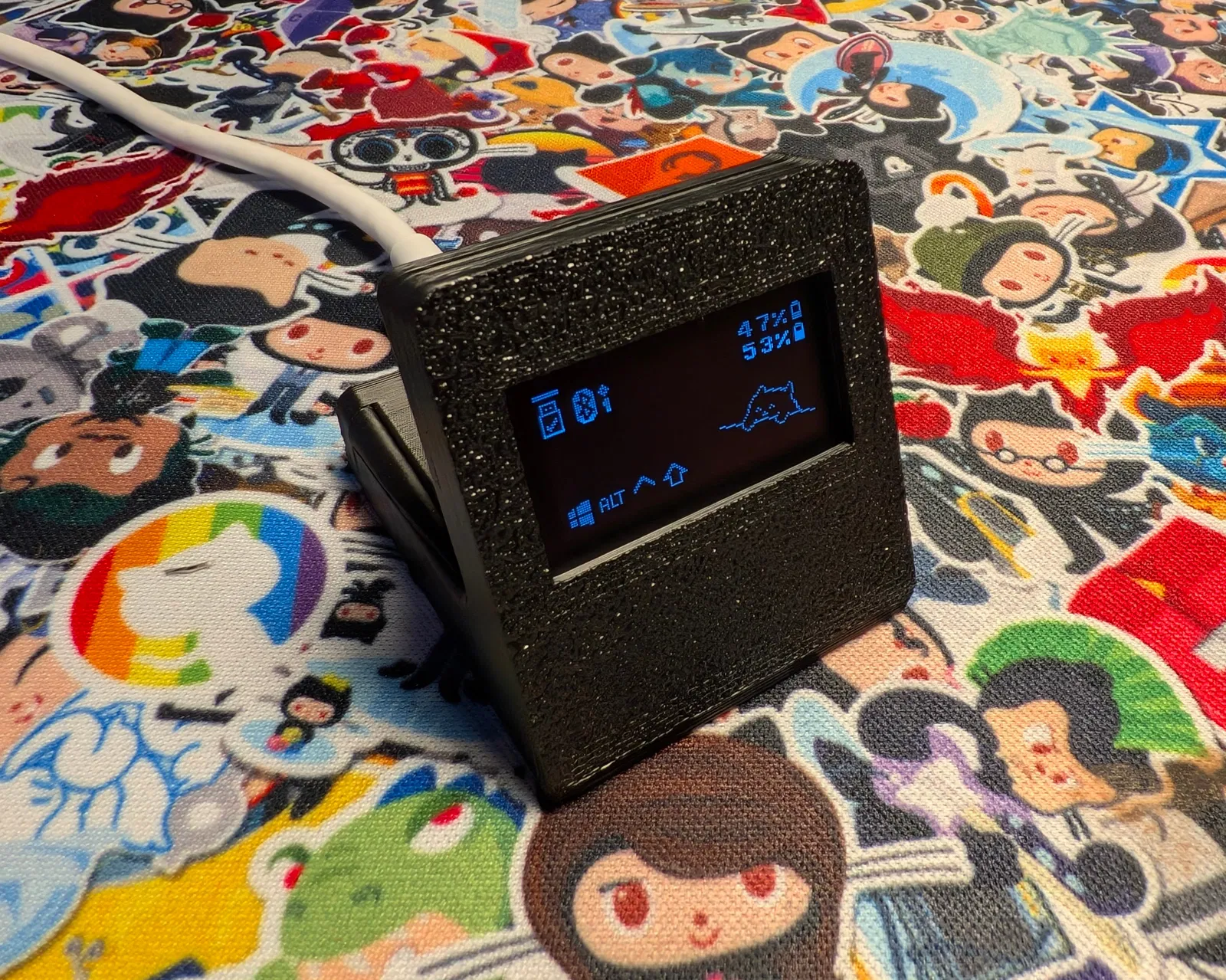

Một mẫu case đơn giản cho thiết bị ZMK dongle của bạn, hỗ trợ tốt cho nice!nano và màn hình OLED 0.96 inch 128x64. Thiết kế nhỏ gọn, dễ lắp ráp và hoàn thiện.
Mô tả
In in hướng như mặc định của file model, mình đã dùng nhựa ABS nhưng bạn dùng loại nhựa nào cũng được. Dung sai thiết kế khá khít nên có thể bạn sẽ cần chỉnh lại tỉ lệ (scale) nếu cần, nhưng với mình thì lắp vào rất vừa vặn.

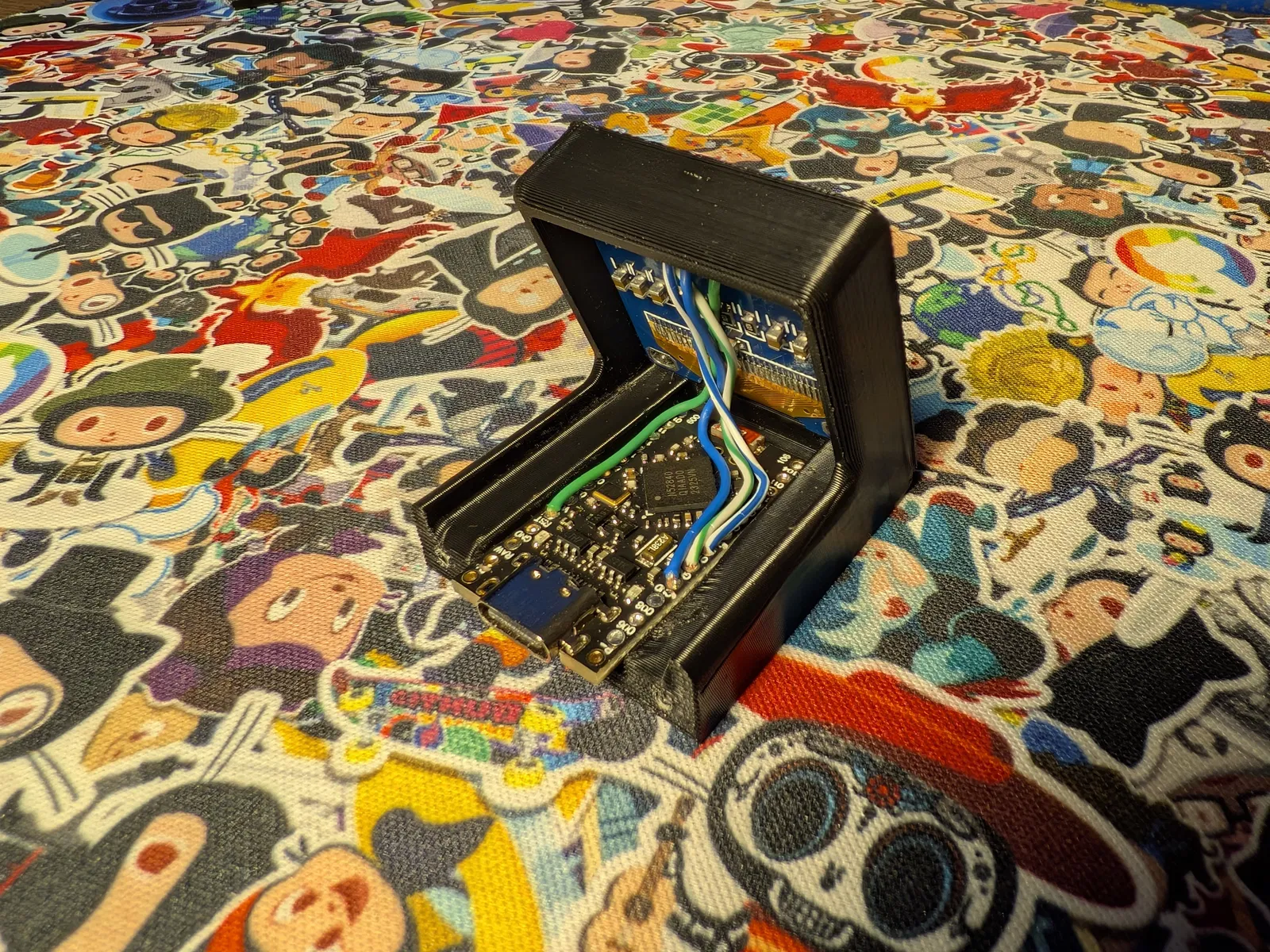

Bạn sẽ cần hàn dây trực tiếp vào bảng mạch của màn hình và controller (không dùng header) và luồn dây qua rãnh đi dây ở nắp che màn hình. Bạn nên dùng loại dây mảnh một chút (mình dùng lõi dây mạng CAT5) để đi dây gọn gàng nhất.

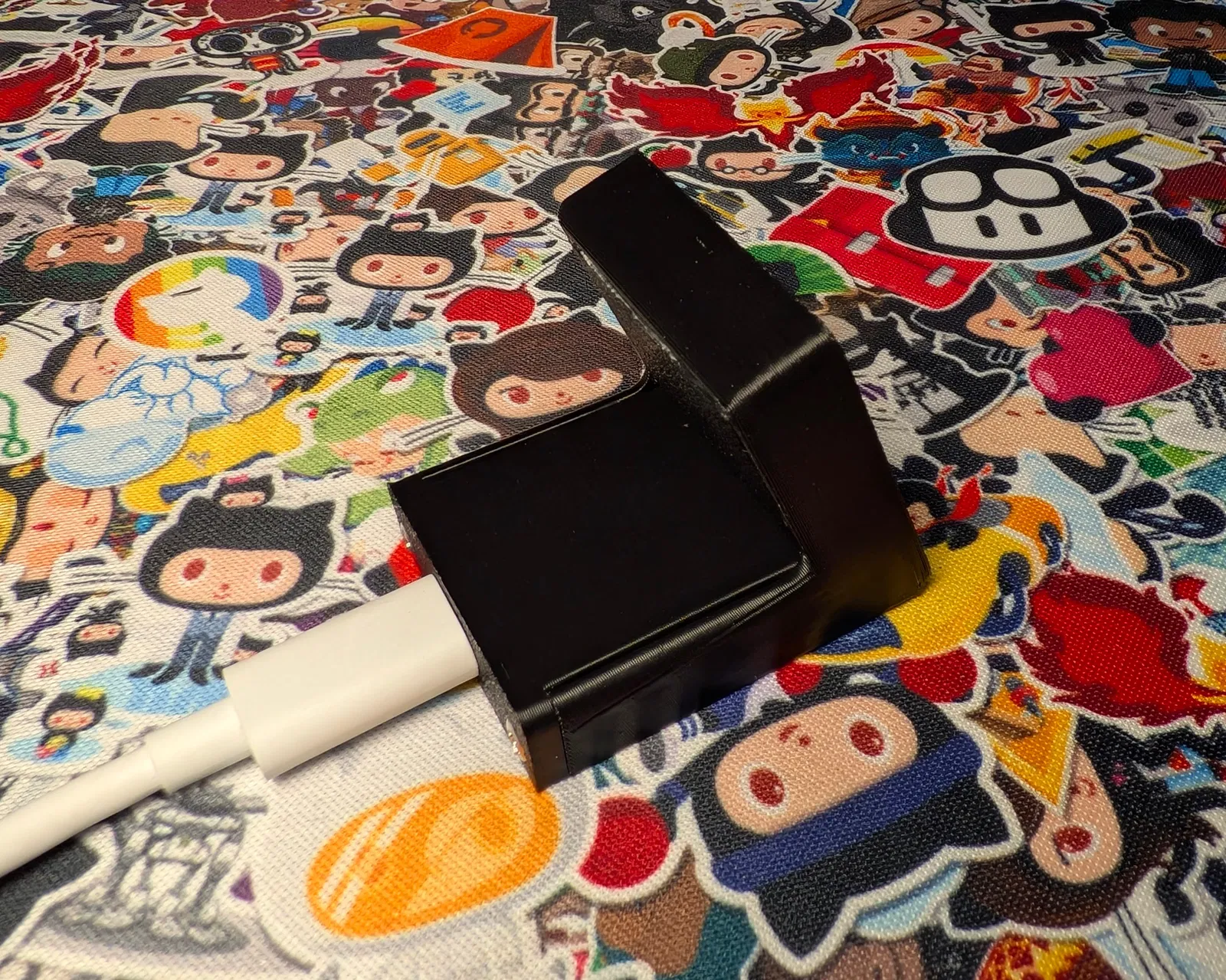

Case dùng hai ốc vít M2x10 để cố định nắp sau, nhưng nếu không có thì bạn cũng có thể bỏ qua, để đầu cáp USB-C giữ cố định vỏ cũng được.
File CAD hơi lộn xộn một chút (do mình vừa làm vừa chỉnh thiết kế!) nhưng nếu bạn cần thì có thể xem tại đây.
Sản phẩm dựa trên dự án tuyệt vời này của Maximilian Engl và bản mở rộng của Marcos Chow Castro.
