Parametric Ammo Box - Hộp Đựng Đạn Tùy Chỉnh

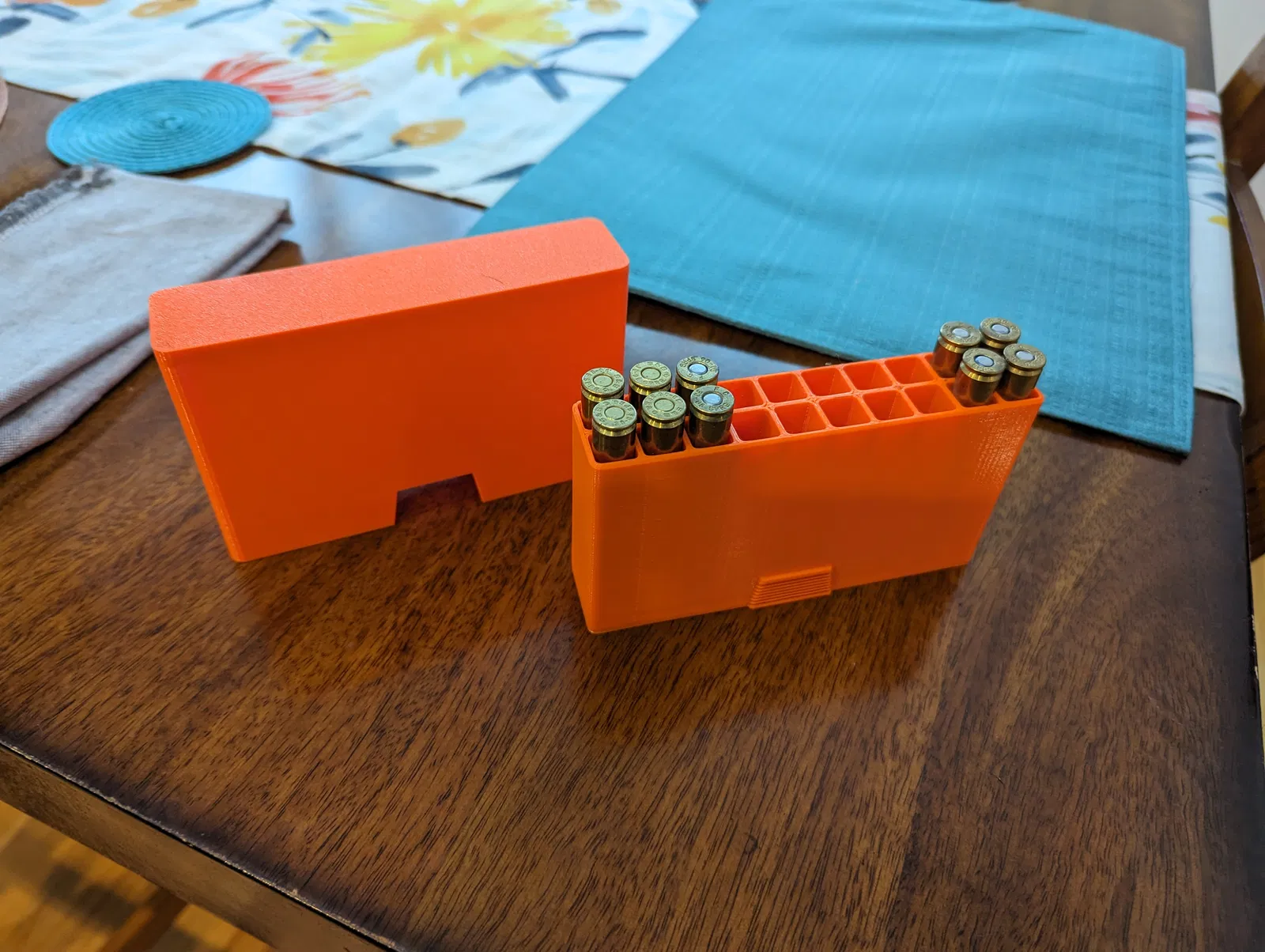

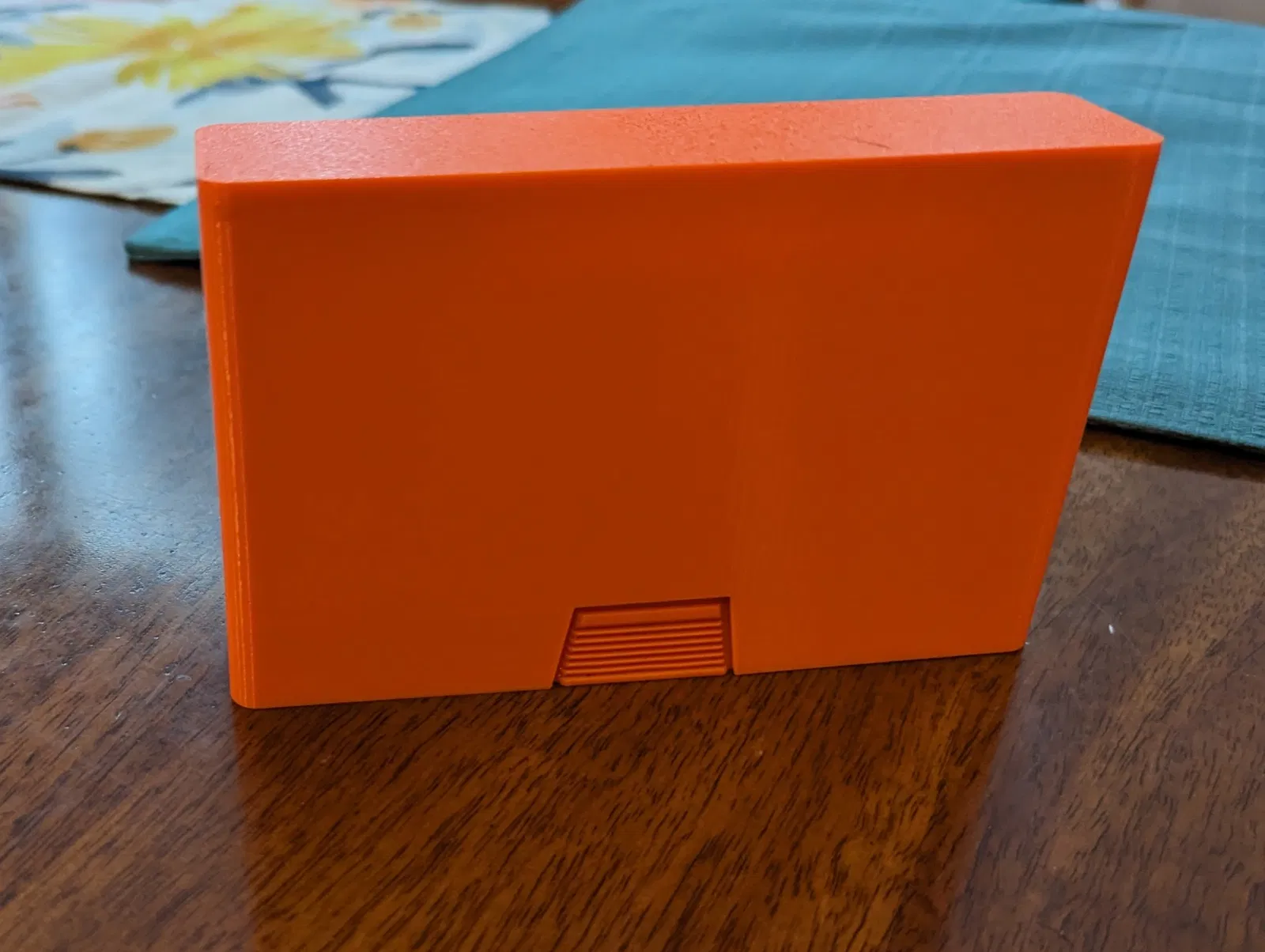

Đây là mẫu hộp đơn giản dùng để đựng một hộp đạn súng trường. Phần đáy hộp được thiết kế với các chân đỡ giúp bảo vệ đầu đạn (ballistic tips) và giữ cho đạn không bị rung lắc khi di chuyển ngoài thực địa.

CẬP NHẬT: v6 đã sửa lỗi phần phác thảo tay cầm (grip sketch) bị mất ràng buộc khi thay đổi thông số.

Thiết lập in (Print Settings)

Đây là các thông số mình thường dùng, nhưng bạn có thể điều chỉnh tùy ý nhé:

• Nhựa: PETG
• Nozzle: 0.4mm
• Chiều cao lớp in (Layer Height): 0.2mm
• Tường/Chu vi (Wall/Perimeters): 3
• Độ lấp đầy (Infill): 15% - Vì diện tích cần lấp đầy rất ít nên không quá quan trọng.

Bạn sẽ cần sử dụng Fusion 360 để chỉnh sửa thông số. Fusion 360 có giấy phép miễn phí cho người dùng cá nhân (hobbyist), nhưng họ hơi giấu kỹ đường link. Bạn hãy dùng Google để tìm chỗ họ đặt link tải nhé.

Thông số (Parameters)

Sau khi mở file trong Fusion 360, bạn có thể thay đổi các thông số tại cửa sổ Modify → Change Parameters.

CaseDiameter là đường kính phần đồng (brass) gần phía hạt nổ. Bạn nên cộng thêm một khoảng hở để dễ lấy vỏ đạn ra. Mình thường dùng 0.010", nhưng nếu bạn muốn đạn nằm chặt thì có thể chỉnh nhỏ hơn.

WallThickness là độ dày thành và đáy hộp. Thông số này nên là bội số của kích thước nozzle, mình dùng đơn vị mm ở đây. Nếu đạn của bạn có vành (belted rounds), có thể bạn cần tăng độ dày để tạo khoảng hở.

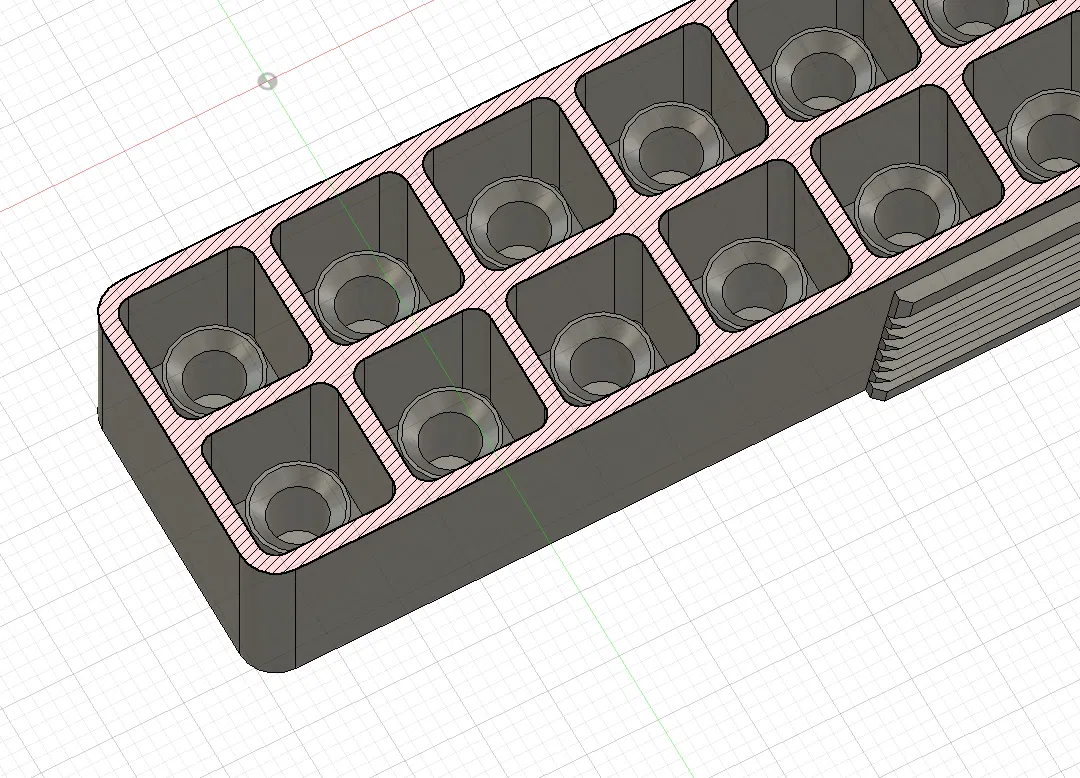

TipSpacing là khoảng cách từ đáy hộp đến các chân đỡ bảo vệ đầu đạn. Nếu đầu đạn của bạn rất nhọn, có lẽ bạn sẽ cần tăng thông số này.

BrassLength là chiều dài phần vỏ đồng. Mình dùng thông số này để xác định chiều cao thành hộp. Nếu muốn thành hộp cao hơn (để lộ ít vỏ đạn hơn khi mở hộp), bạn cứ tăng số này lên. Mục tiêu của mình là để lộ khoảng 0.5" vỏ đồng phía trên thành hộp, nhưng bạn có thể tùy chỉnh theo ý thích.

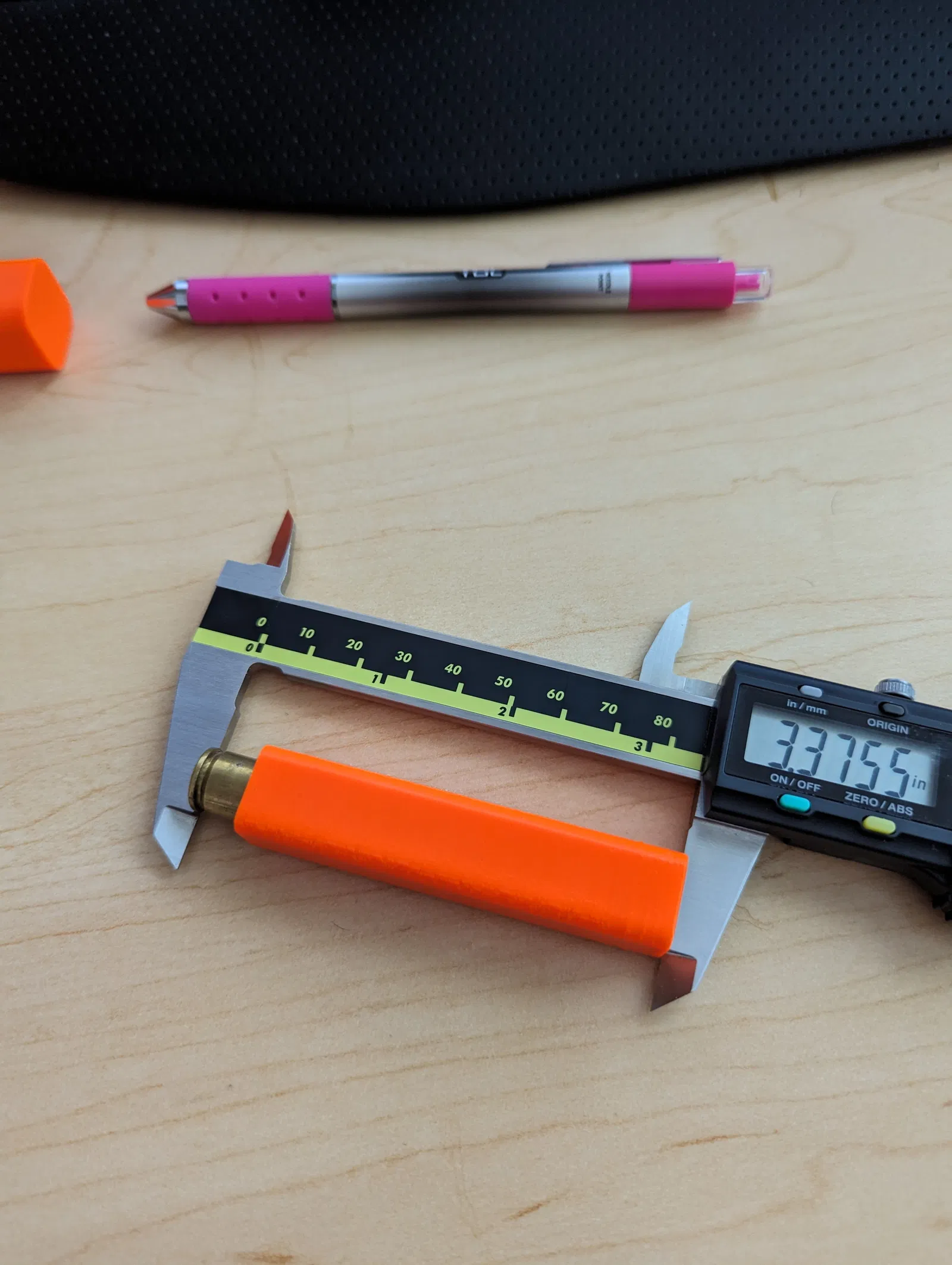

LidDepth được xác định sau khi in Test Box. Hãy cắm vỏ đạn vào Test Box rồi đo từ đáy hộp đến đỉnh vỏ đạn để hộp đóng vừa khít.

LidTolerance điều chỉnh độ khít của nắp. Mình thích nắp không bị rơi ra ngoài thực địa nên thường để 0.005". Nếu muốn nắp trượt ra dễ dàng, 0.010" sẽ là lựa chọn phù hợp. Tất nhiên, điều này còn tùy thuộc vào máy in và chất lượng in của bạn.

Các bộ phận thử nghiệm (Test Parts)

Để tiết kiệm thời gian và nhựa, trong file Fusion 360 có phần Test Parts để bạn tinh chỉnh. Hãy nhập tất cả thông số trừ LidDepth. Trong cây thư mục (browser tree) bên trái, tìm Test Box, chuột phải và chọn Save as Mesh để xuất ra STL. Hãy in thử và kiểm tra:

• Vỏ đạn quá chặt hay quá lỏng? Điều chỉnh CaseDiameter.
• Đầu đạn có chạm đáy hộp không? Hãy bôi ít sơn lên đầu đạn rồi đặt vào, nếu sơn dính xuống đáy hộp thì hãy chỉnh lại TipSpacing.
• Vỏ đạn có đủ lộ ra để cầm không? Điều chỉnh BrassLength.
• Khi đã ưng ý, hãy in lại Test Box (nếu có thay đổi) và đo chiều dài vỏ đạn so với hộp. Đây chính là LidDepth cần nhập vào Fusion 360.
•

Sau đó, xuất và in Test Lid tương tự như Test Box.

• Thử lắp nắp vào hộp, điều chỉnh LidTolerance và LidDepth cho đến khi ưng ý.

Khi mọi thứ đã hoàn hảo, bạn có thể xuất các thành phần Box và Lid để in chính thức. Bạn cũng có thể in thêm chữ nổi lên hộp bằng phần mềm slicer nữa đấy!

Đừng quên đăng ảnh sản phẩm hoàn thiện (make) và cho mình biết kết quả nhé!
