Sổ tay in 3D thông minh

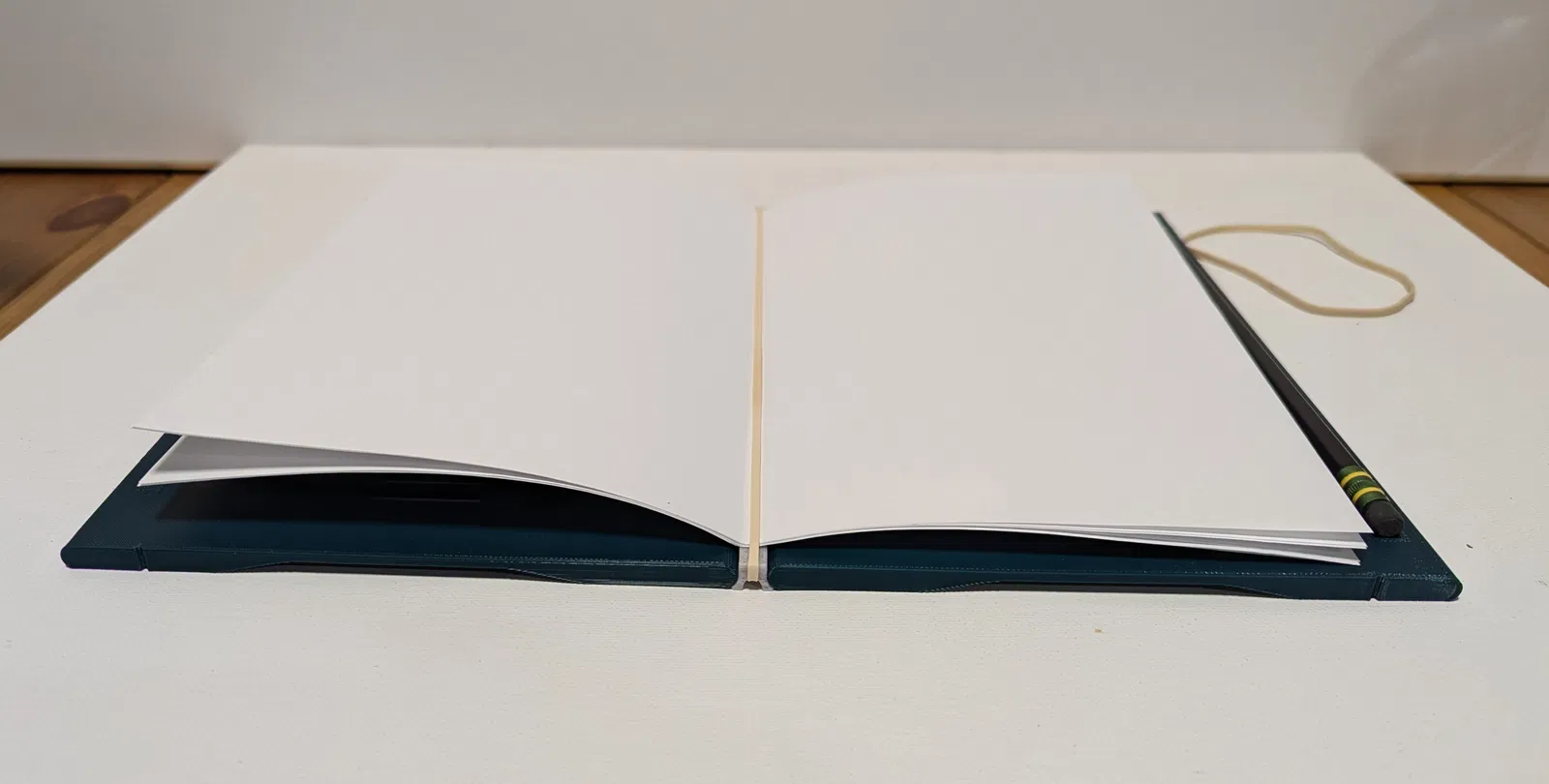

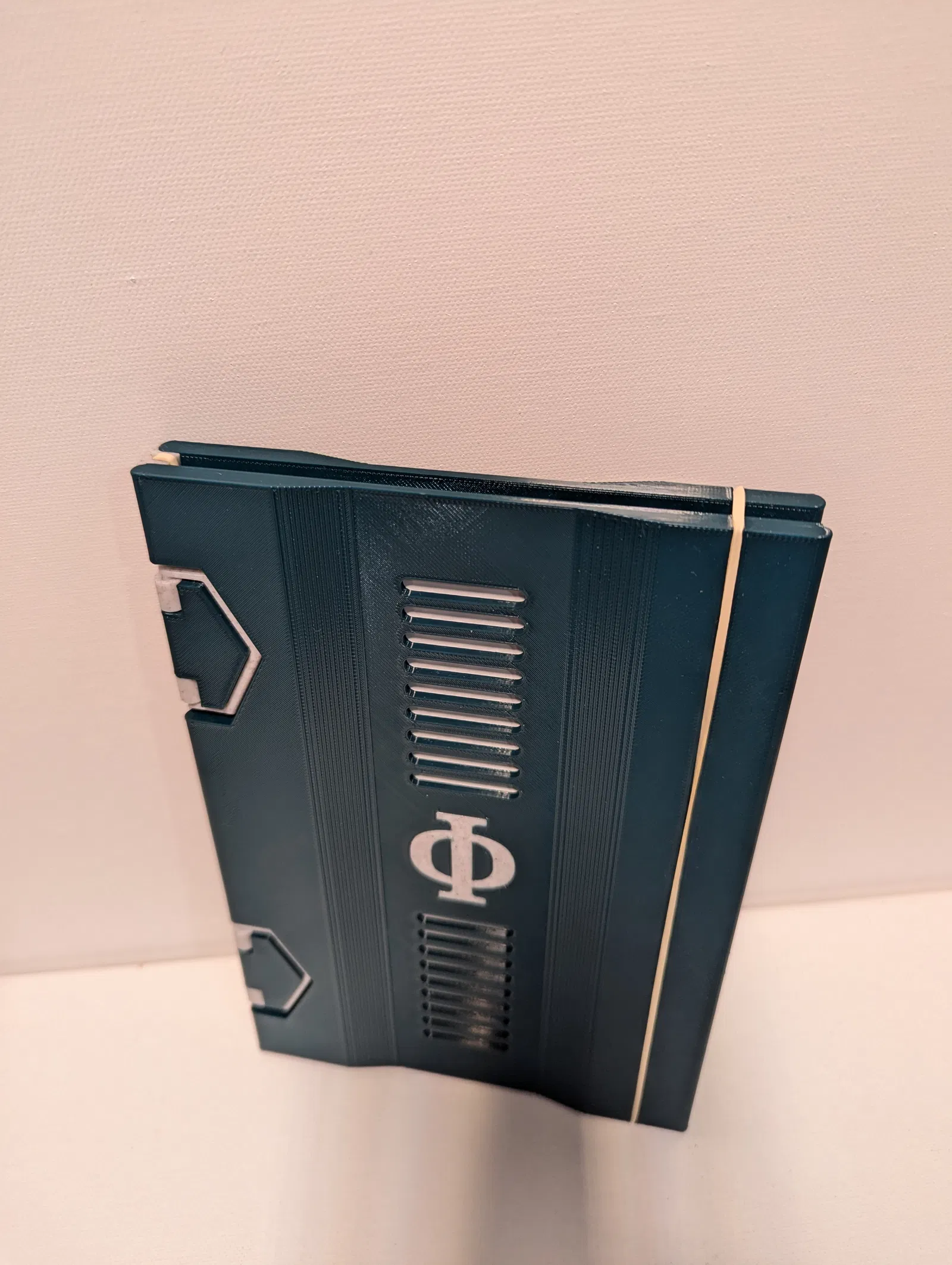

Cái sổ tay trong hình là mình tự làm cho bản thân. Đó là chi tiết đa thành phần (multi-body) nên không có sẵn file. Ban đầu nhìn các khe thì khá đẹp… nhưng lại không thuận tiện để viết! Nên mình đã bỏ đi rồi. Bản mẫu cho phép tải về là bản trống, giống với mẫu tham khảo. Bạn chỉ cần dùng giấy 8.5" x 11", gấp đôi lại rồi luồn vào sợi dây thun dọc theo gáy sổ là xong. Chúc các bạn làm vui vẻ nhé!

** 30/08/2025: Đã thêm file .STEP để mọi người tùy chỉnh nhé **

Lưu ý khi in 3D Sổ tay:

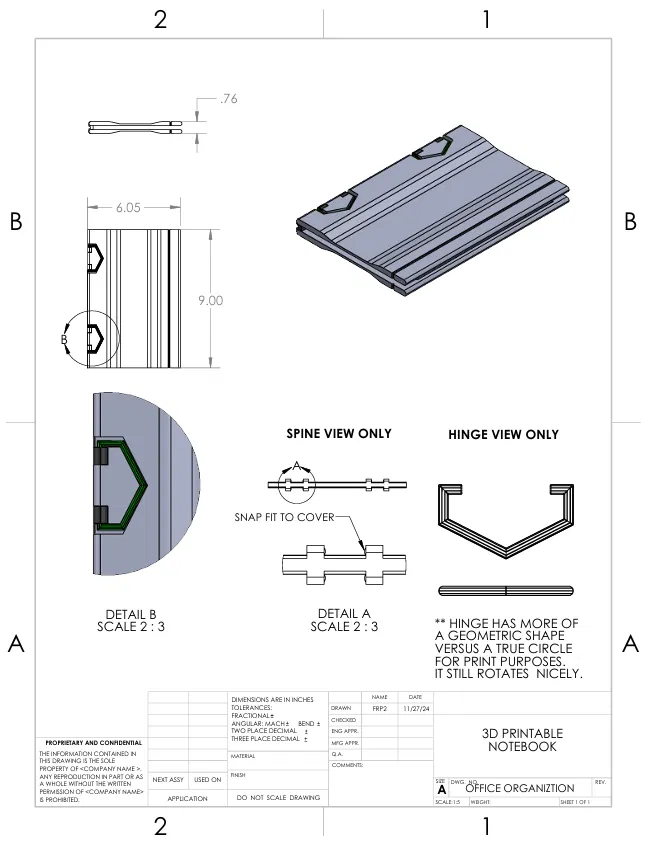

1. Thiết kế khớp nối (snap fit) sử dụng dây thun.
2. In hai bìa sổ.
3. In bốn bản lề. Hãy chú ý khi dùng phần mềm slicer, bản lề có cấu trúc hình học với một mặt phẳng để dễ in hơn. Vâng, nó vẫn hoạt động tốt nhé.
4. In một gáy sổ.
5. Gắn bản lề vào gáy sổ trước.
6. Gắn khớp bản lề vào bìa sổ trước, sau đó nhấn phần khớp nối vào. Mọi thứ sẽ khớp lại với nhau như thiết kế gốc, nhưng bạn nên đặt bản lề vào trước khi lắp gáy sổ. Phần vách bản lề đã được thiết kế có độ vát (draft) để dễ lắp ráp hơn.

Được thiết kế trên Solidworks
