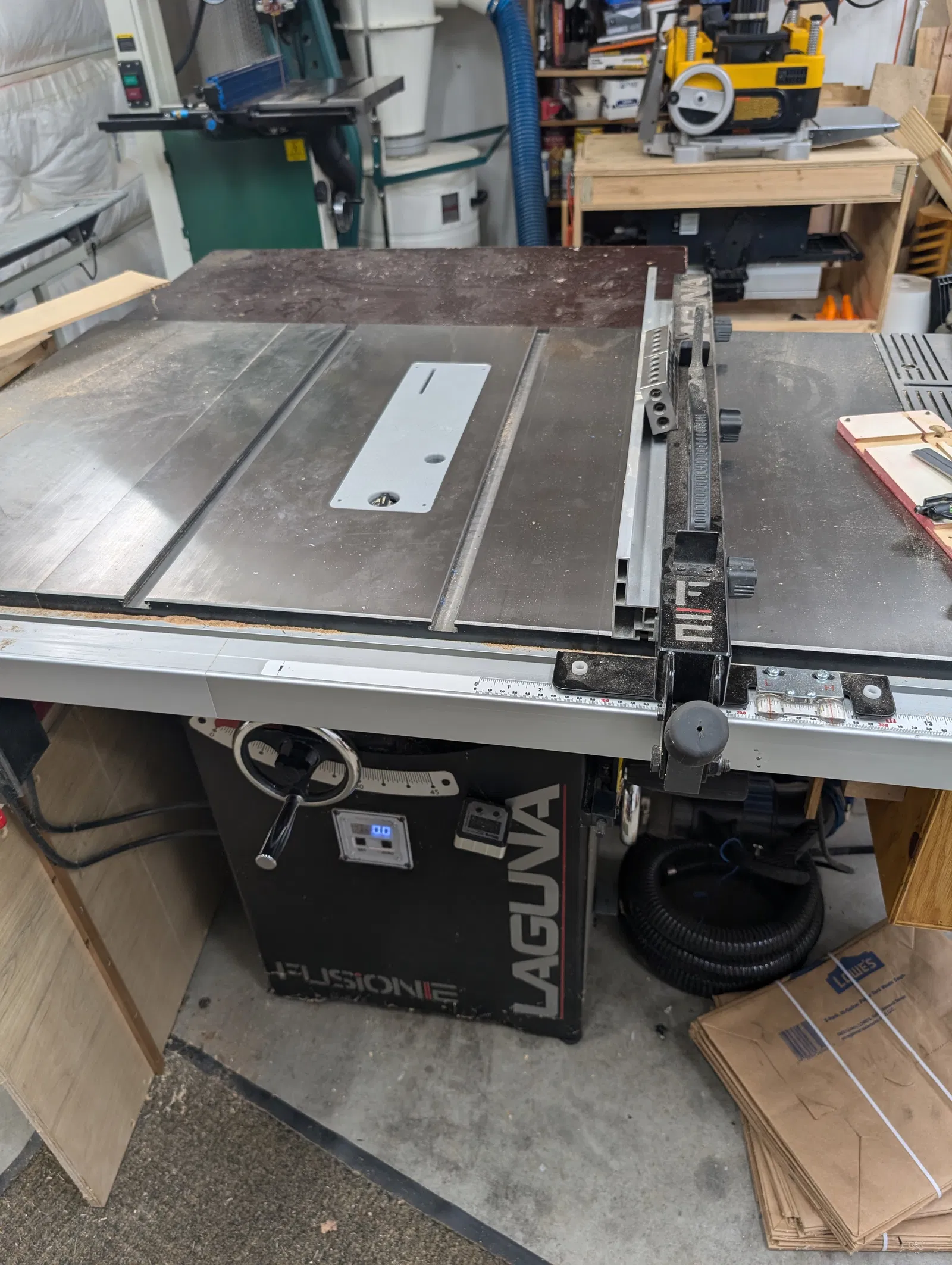

Tấm lót họng (Zero Clearance Throat Plate) cho Laguna Fusion F1/F2/F3

Nâng cấp máy cưa bàn Laguna Fusion F1/F2/F3 của bạn với tấm lót họng (throat plate) zero clearance có thể tùy chỉnh được in 3D này.

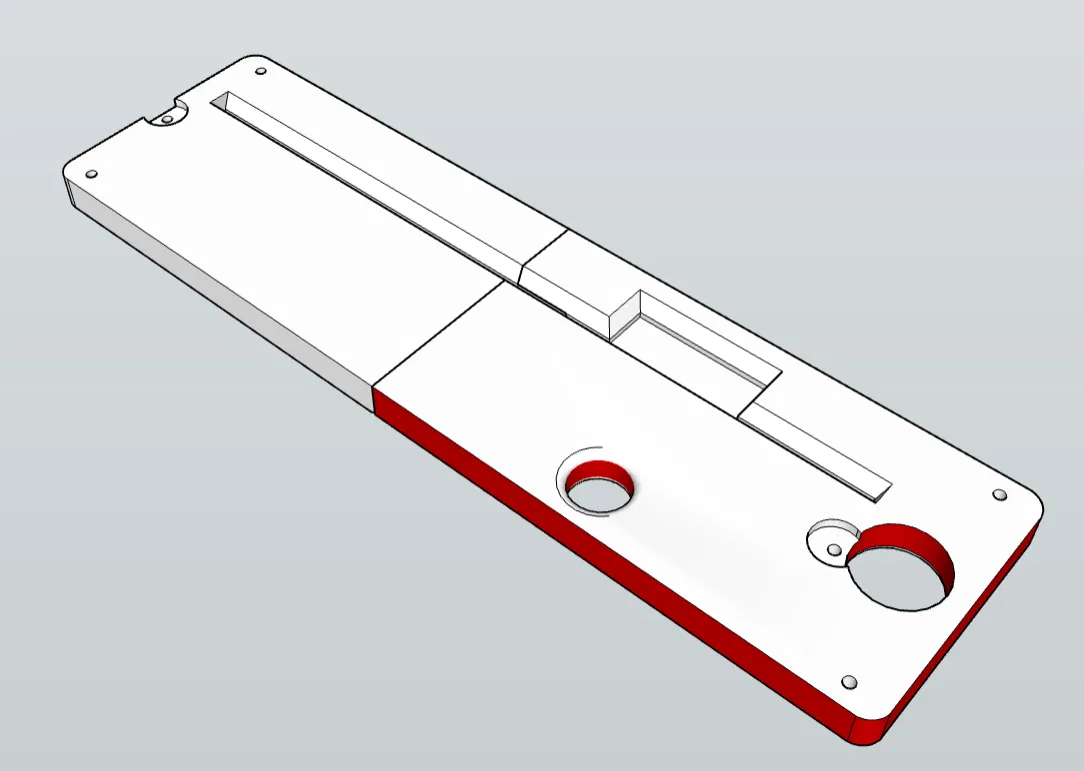

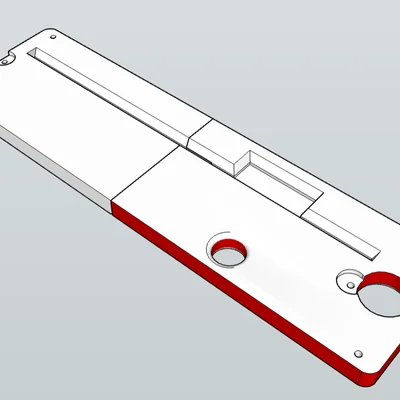

• Dễ lắp ráp: Được thiết kế để in vừa trên khổ giường in tiêu chuẩn 220x220mm, chia làm hai mảnh để in hiệu quả hơn.
• Tương thích phần cứng: Sử dụng các ốc vít có sẵn từ tấm lót họng gốc của bạn (nếu muốn).
• Tinh chỉnh: Dung sai in được thiết kế khá khít để đảm bảo độ chắc chắn. Để đạt được độ khít hoàn hảo, bạn có thể cân nhắc điều chỉnh tỉ lệ (scaling) nhẹ khoảng (+/- 0.5%) tùy theo máy cưa của mình.

Hướng dẫn lắp ráp chi tiết:

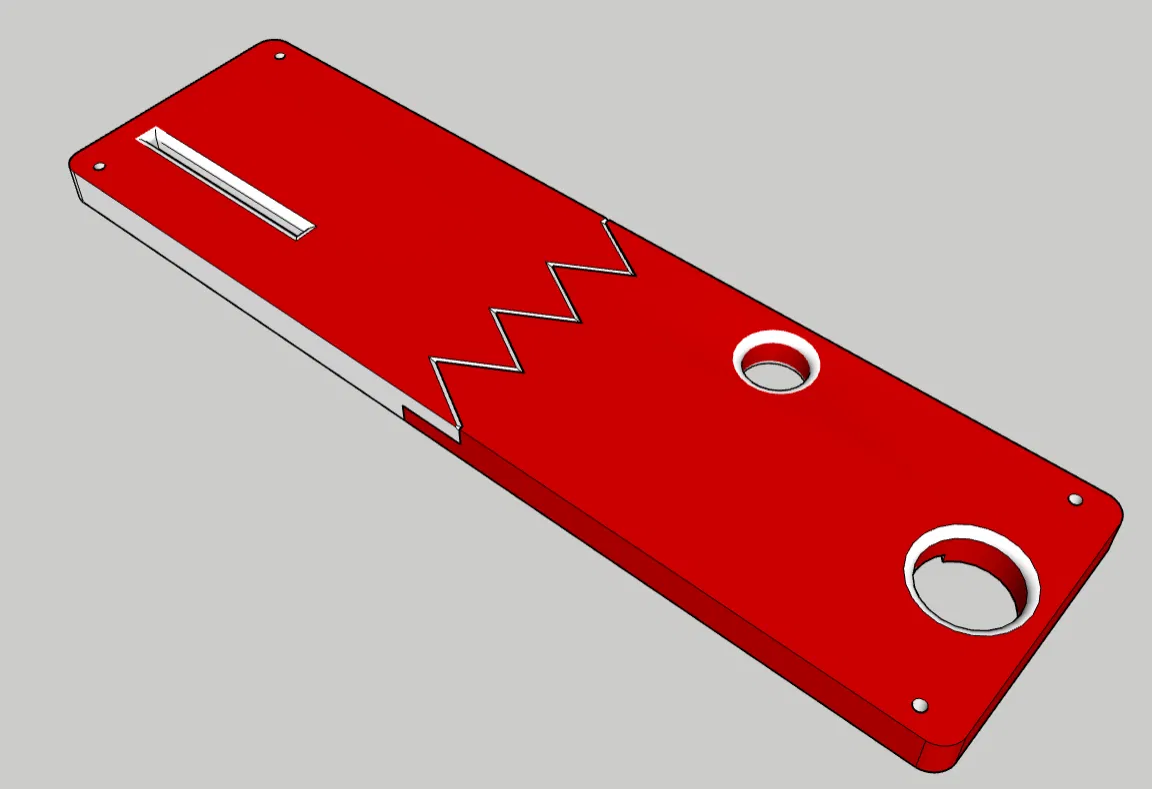

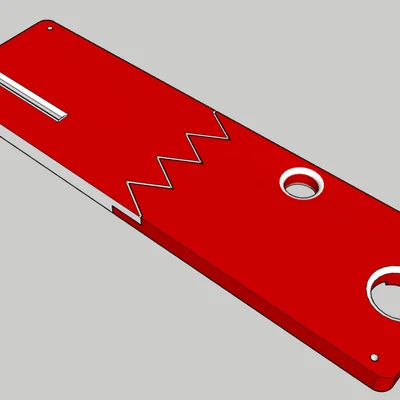

• Thử ghép hai nửa trước và điều chỉnh phần phía sau dưới 6 cái răng để khớp mượt mà (có thể cần chà nhám hoặc giũa nhẹ. Tôi có dùng đục).
• Dán cố định hai nửa lại với nhau bằng keo dán sắt (superglue) để có một tấm lót họng chắc chắn và đáng tin cậy.
• Đảm bảo cả hai nửa đều được in cùng hướng để giảm thiểu sai lệch do máy in.
• Góc vát 60 độ ở các răng phía sau giúp bù đắp các sai lệch nhỏ về kích thước, cho phép vận hành trơn tru.

Cài đặt in khuyến nghị:

• Chất liệu: PETG (bền hơn và cắt sạch/an toàn hơn so với PLA)
• Số lớp vỏ: 4 lớp tường, 5 lớp mặt trên
• Độ đặc (Infill): 20% (tăng độ cứng cáp và bền bỉ)
• Chiều cao lớp in: 0.2mm
• Kiểu Infill: Gyroid
• Hỗ trợ (Supports): Có
• Khoảng cách Top Z Contact: 0.1mm (giúp mặt dưới mượt hơn)

Cân chỉnh và lắp đặt:

• Tấm lót họng sau khi lắp phải vừa khít với máy cưa bàn.
• Tháo dao tách phôi (riving knife) và hạ lưỡi cưa xuống mức thấp nhất.

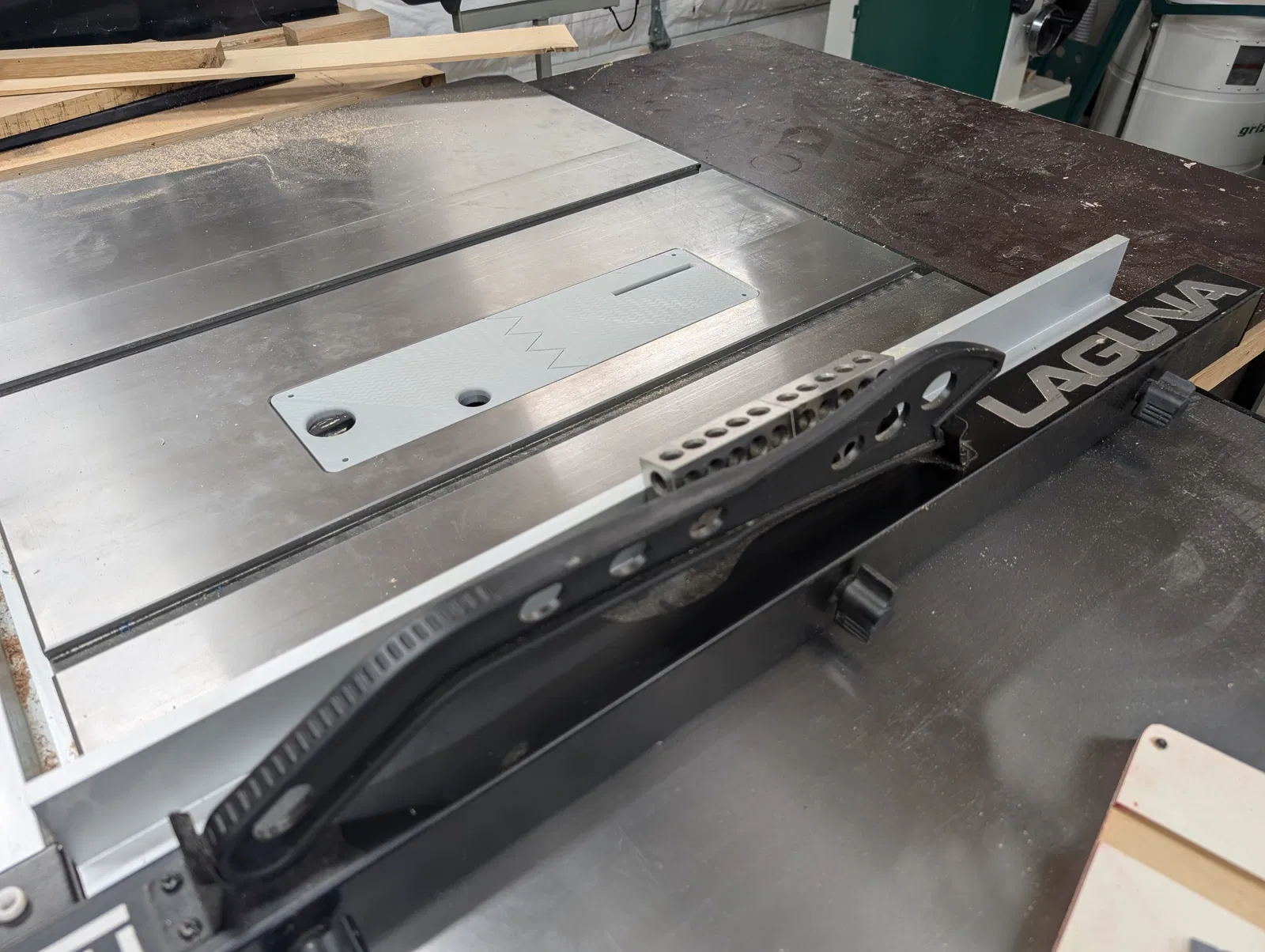

• Lắp tấm lót họng vào, sau đó đẩy thanh chắn (fence) che qua nó với khoảng cách khoảng nửa inch so với khe dao tách phôi.
• Luôn đeo kính bảo hộ và thiết bị bảo vệ tai.

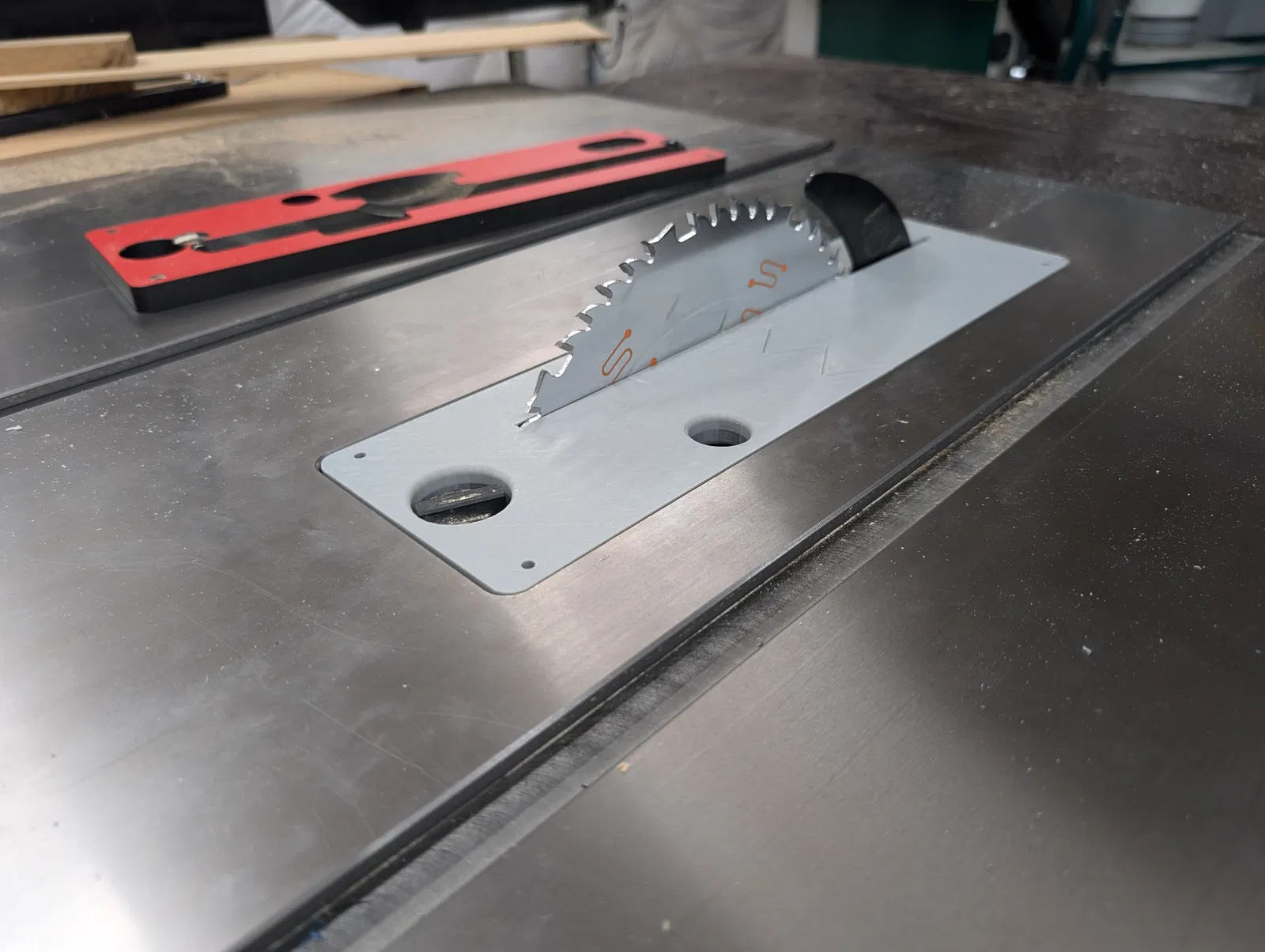

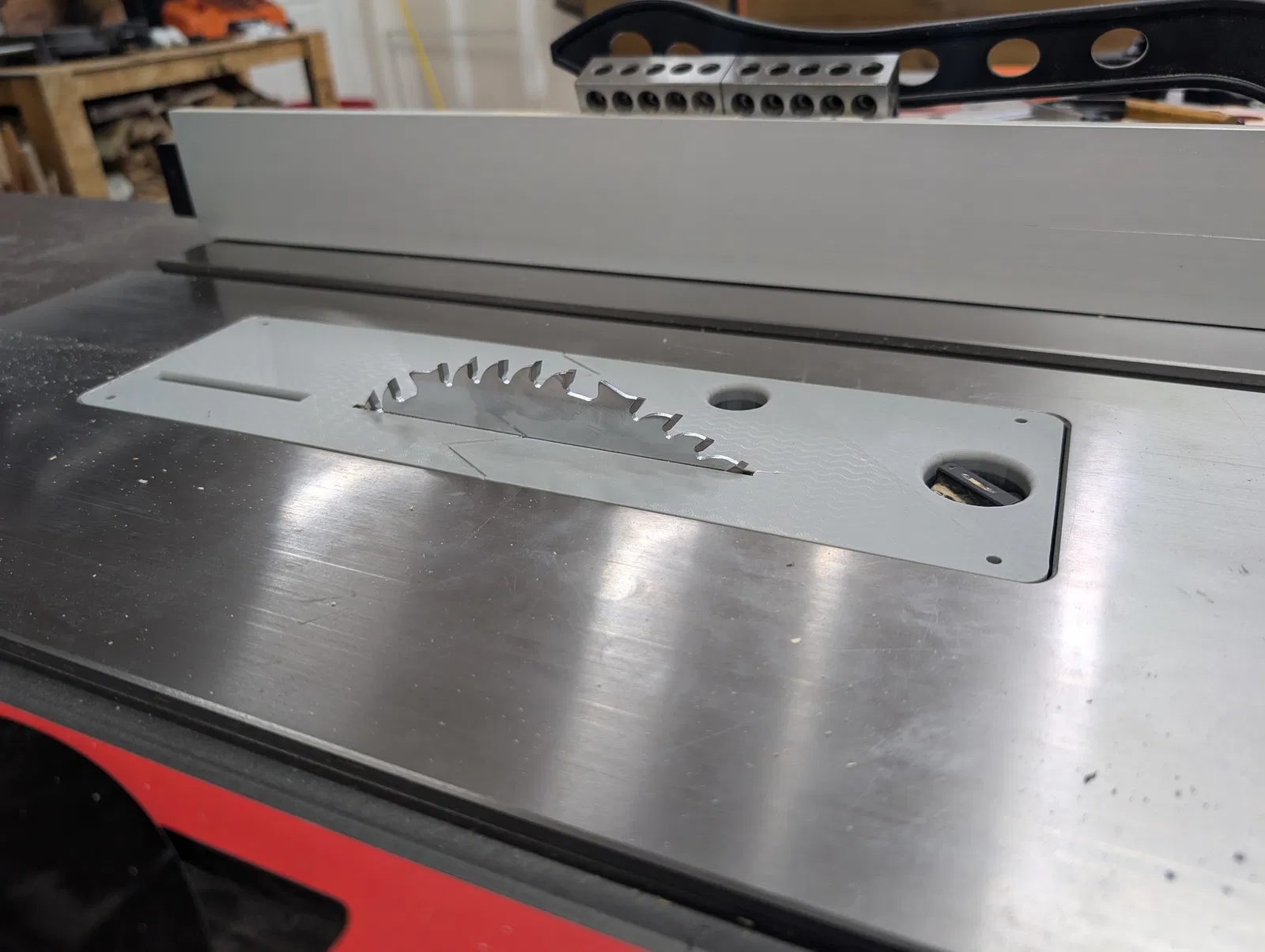

• Từ từ nâng lưỡi cưa xuyên qua tấm lót họng khi máy đang chạy.

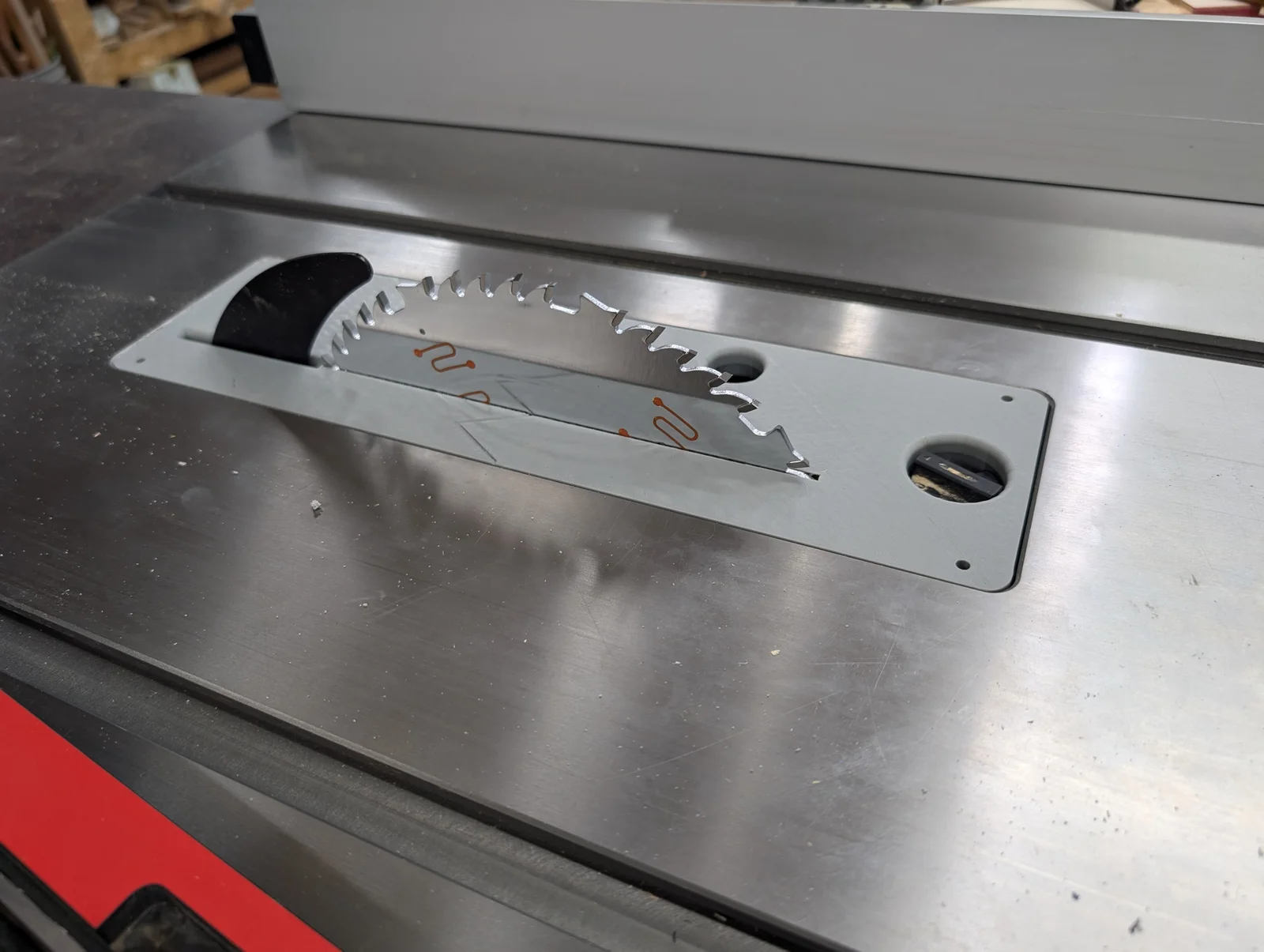

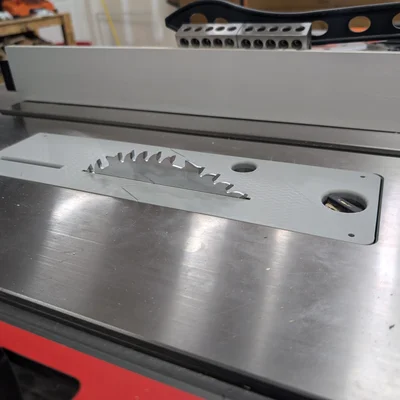

• Chúc mừng! Bạn đã tạo thành công tấm lót họng zero clearance giúp cải thiện hiệu suất cắt.

Tôi có một phiên bản khác của tấm lót họng này với khả năng lưu thông khí tốt hơn. Phiên bản này có các lỗ thông hơi ở phía xa lưỡi cưa để đẩy luồng khí qua hoặc xung quanh lưỡi cưa vào hệ thống hút bụi.
