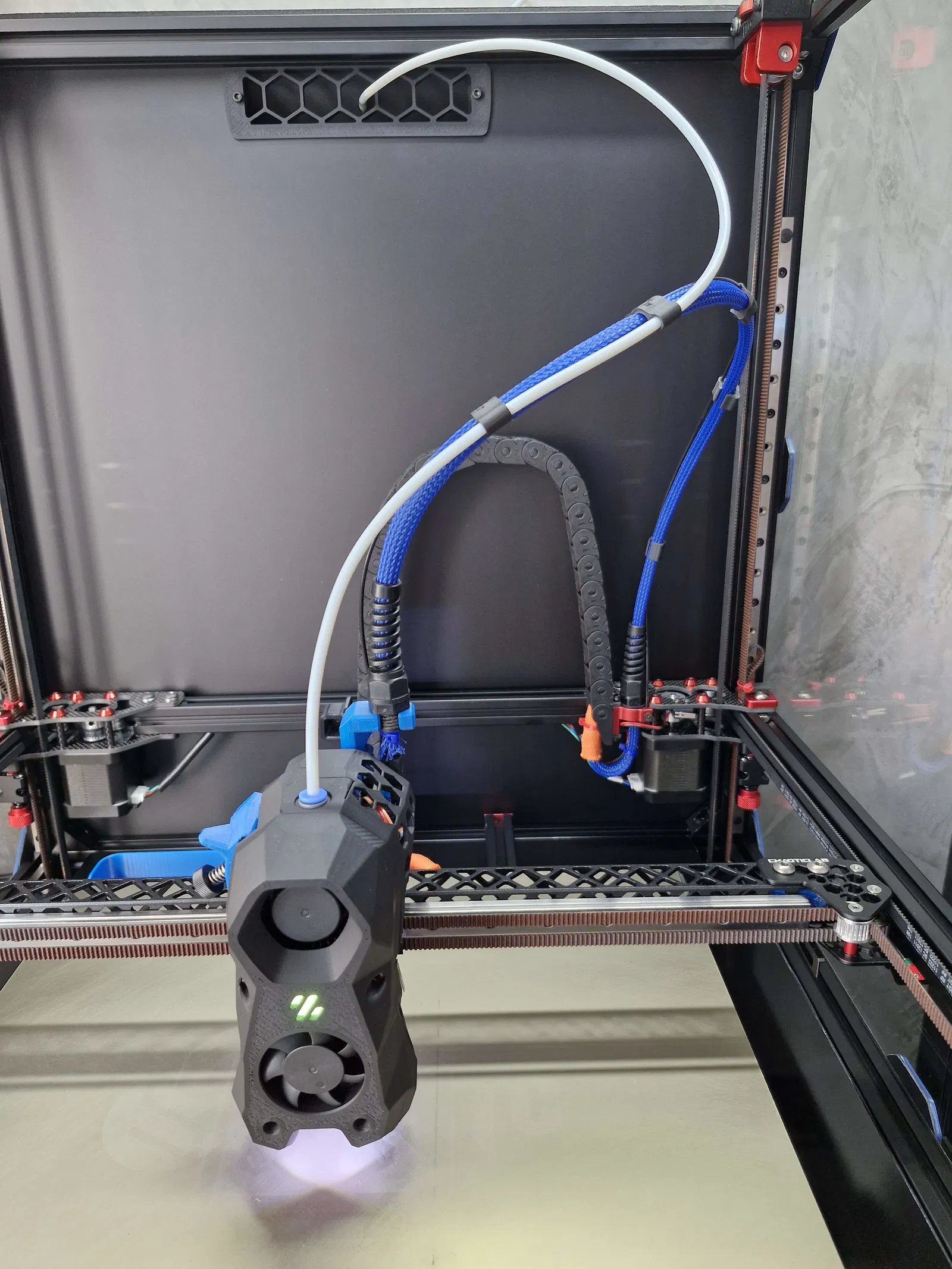

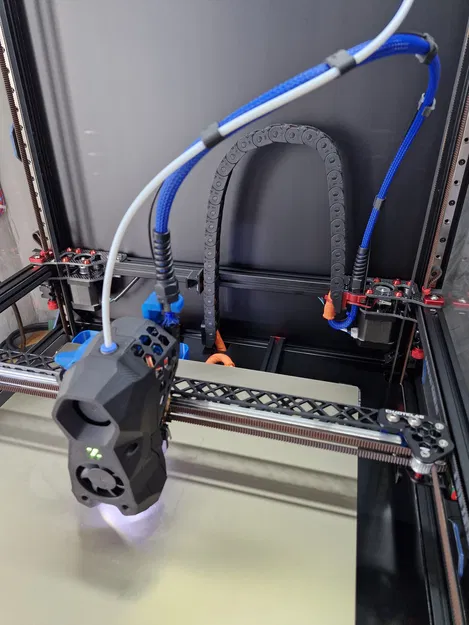

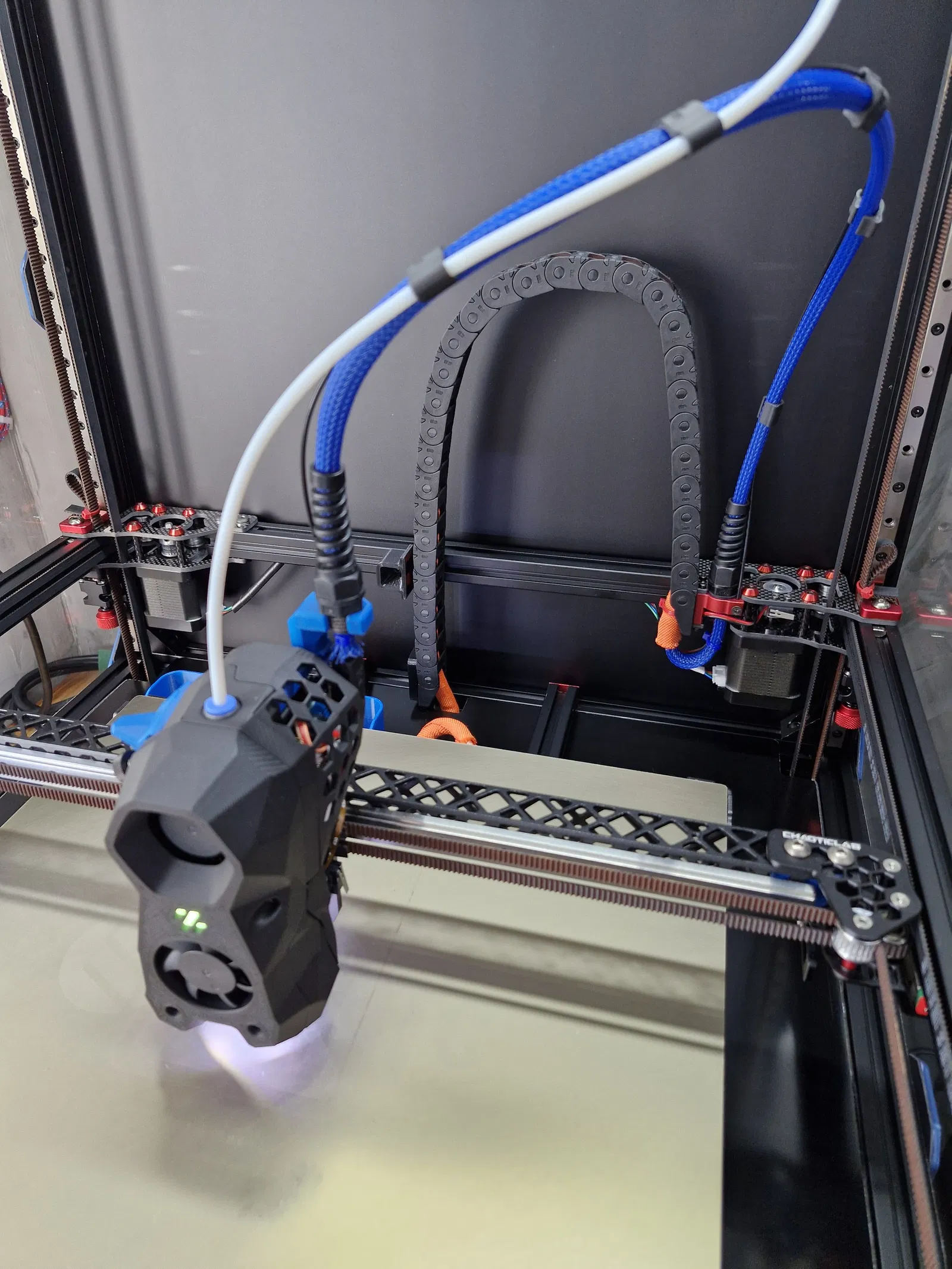

Galileo 2 EBB SB2209 Cable Gland Mount + Nắp đậy

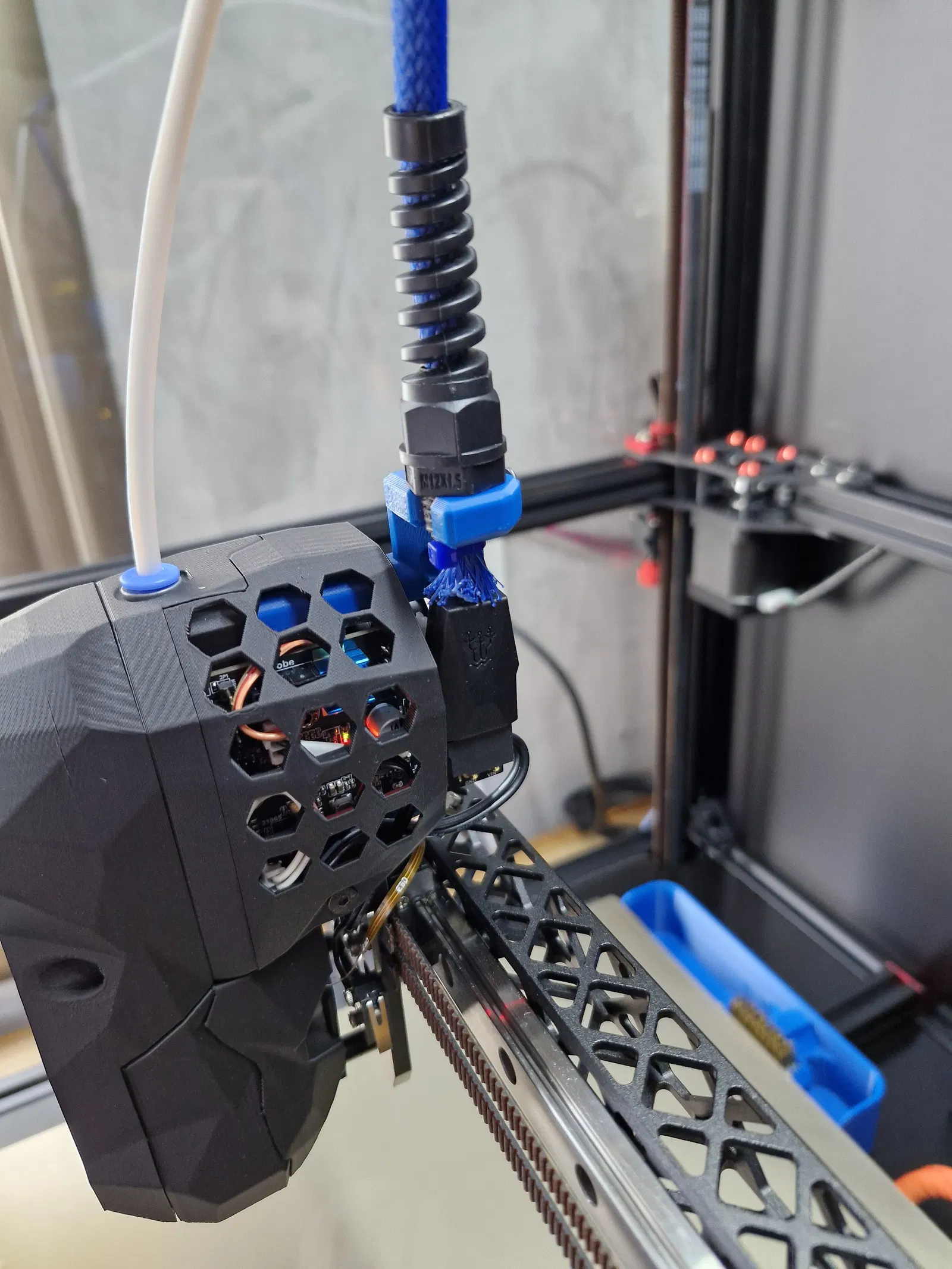

Tất cả những mẫu mà mình tìm được dùng "PG Cable Gland M12" cho dây cáp CANBus SB 2240/2209 và dùng chung với máy đùn Galileo 2 đều không hoạt động hiệu quả như mong đợi. Một vài cái có lỗi thiết kế làm cho dây cáp bị căng hơn thay vì giảm tải; số khác thì quá cồng kềnh, nên mình đã tự làm mẫu này. Nhìn chung thì nó dùng rất ổn.

Ưu điểm:

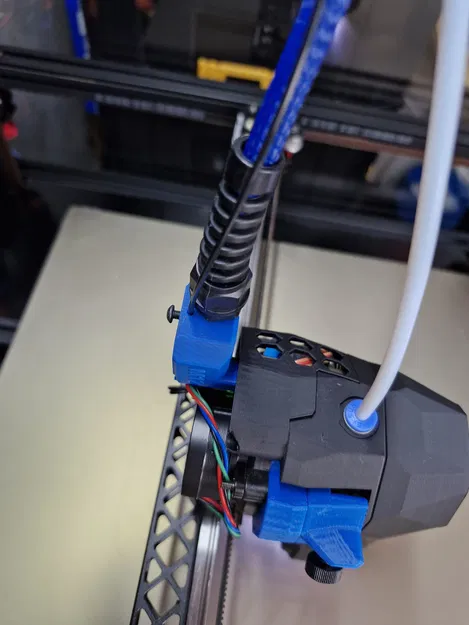

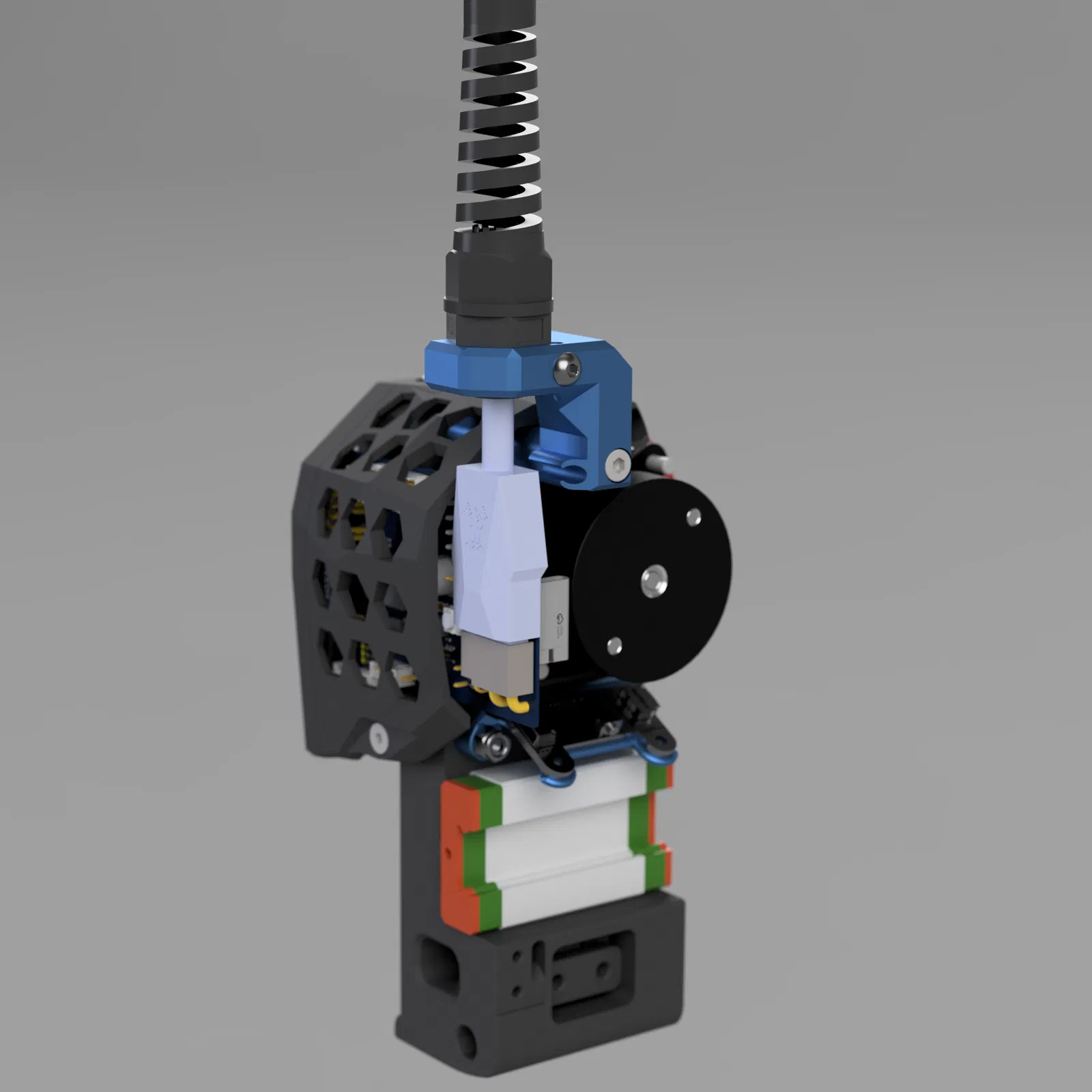

• Dây cáp được căn chỉnh thẳng với bo mạch, giúp giảm tải lực căng lên dây.

• Tốn ít vật liệu in hơn, đồng nghĩa với việc giảm trọng lượng.

• Có ốc vít ở chính giữa giúp tăng độ bền vì đây là bộ phận chịu lực thường xuyên, mà bạn chỉ cần đúng một con ốc :-)

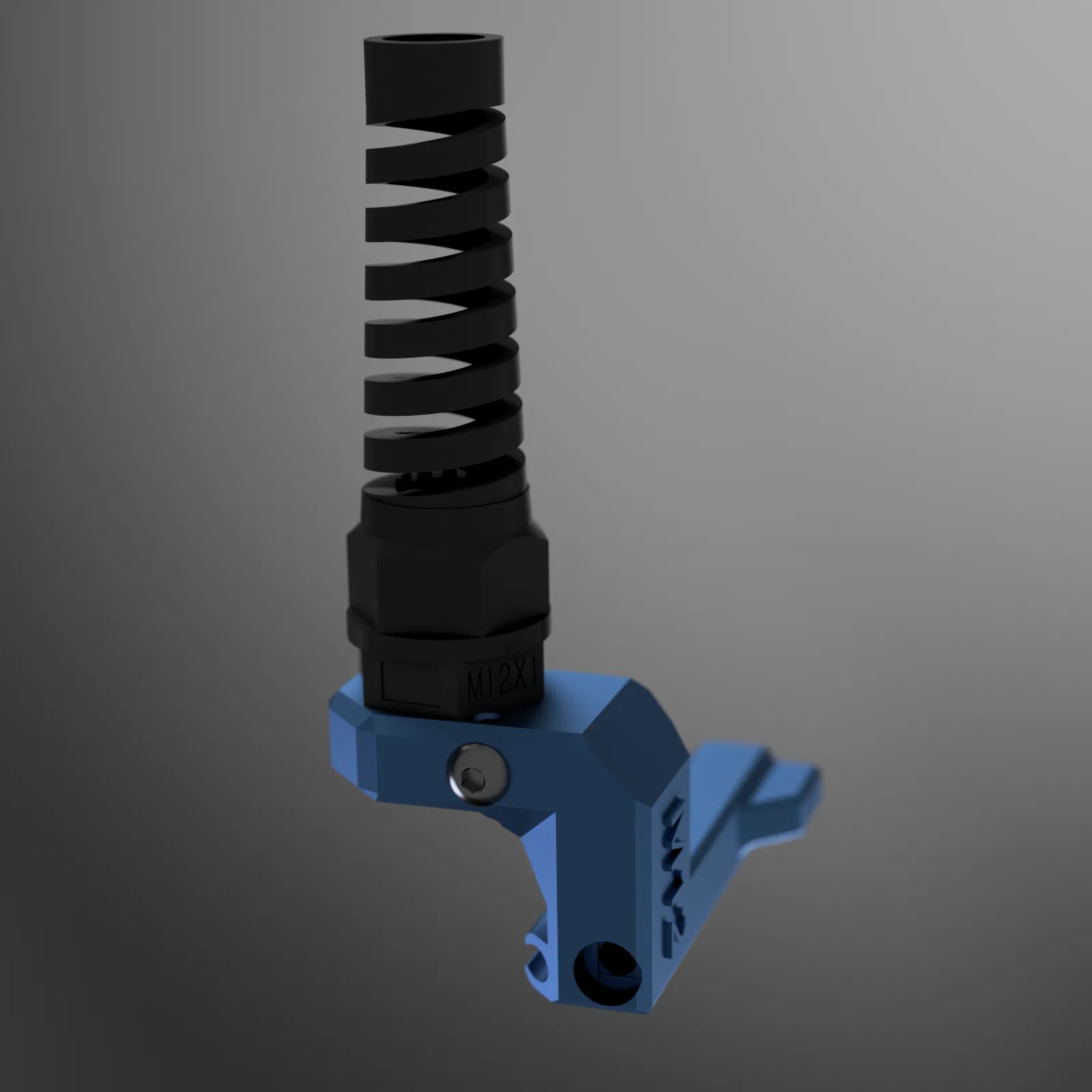

• Có giá đỡ để gắn cặp nhiệt điện (độ rộng 3mm) đo nhiệt độ buồng in.

• Không bị cản phía trước động cơ (giúp làm mát tốt hơn).

• Bạn không cần phải bấm lại đầu hay cắt dây cáp CAN để luồn qua lỗ.

  Nhược điểm:

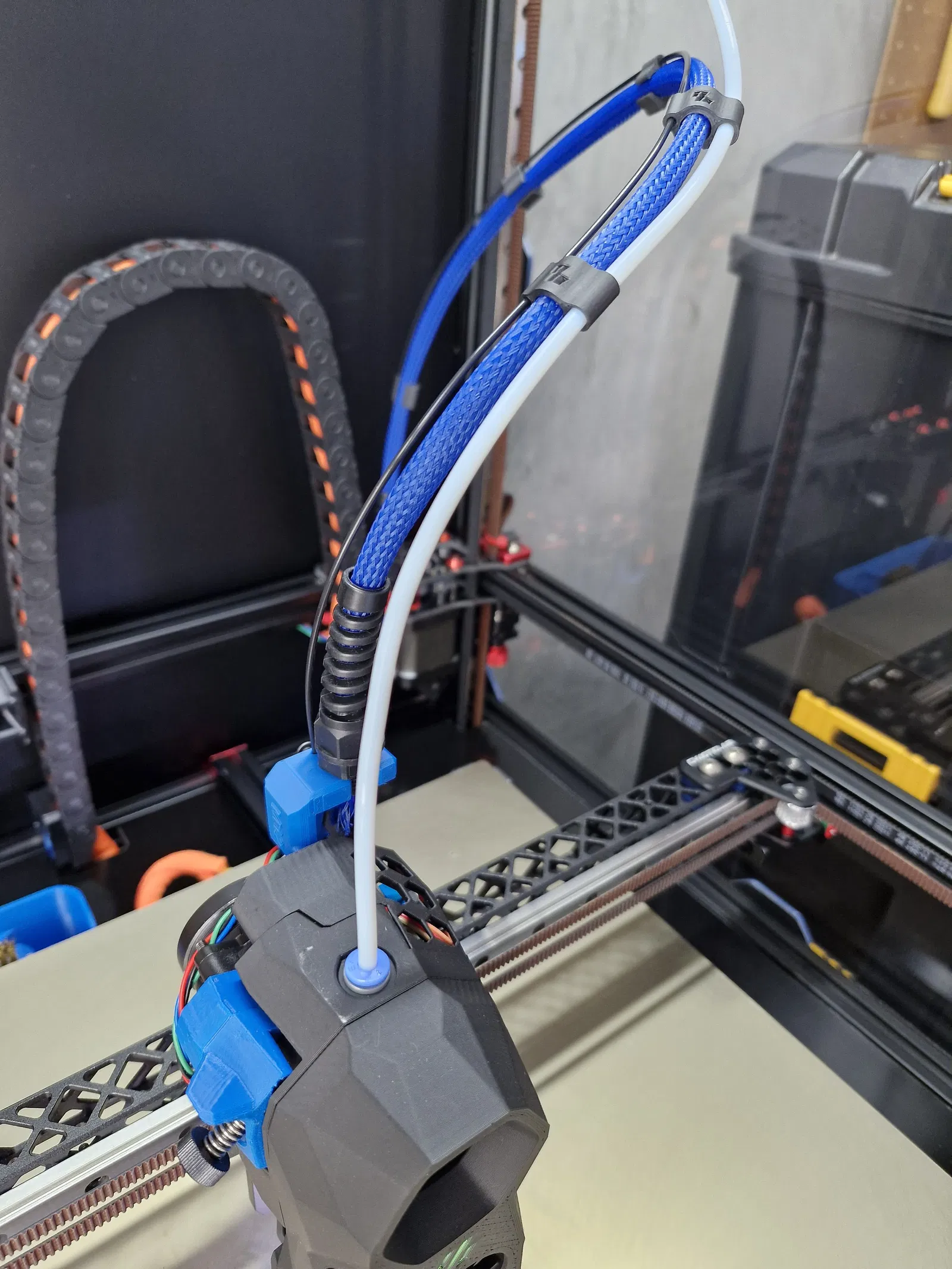

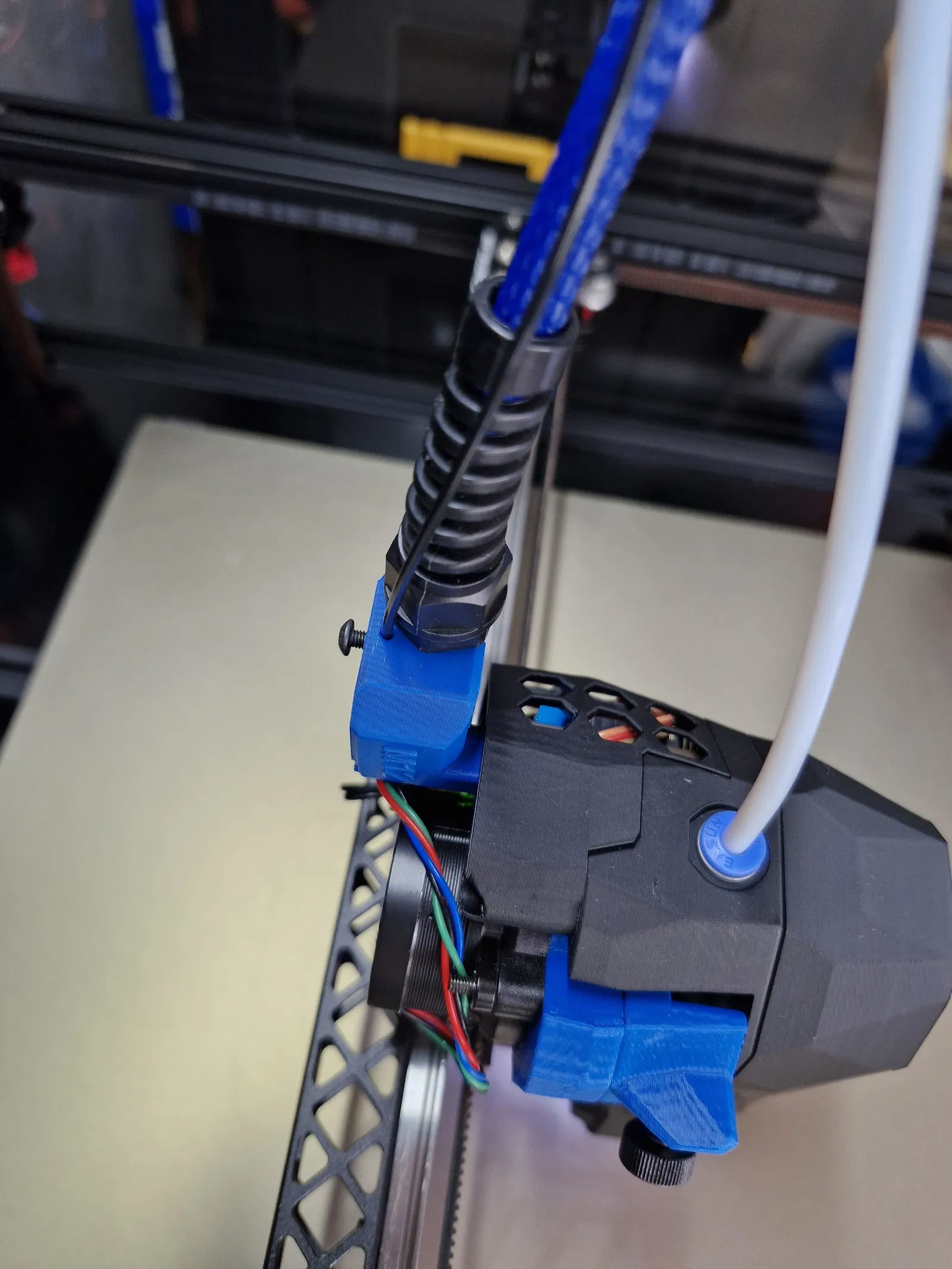

• Làm dây cáp nhô cao hơn một chút, có thể hơi phiền nếu bị vướng nắp đậy phía trên.

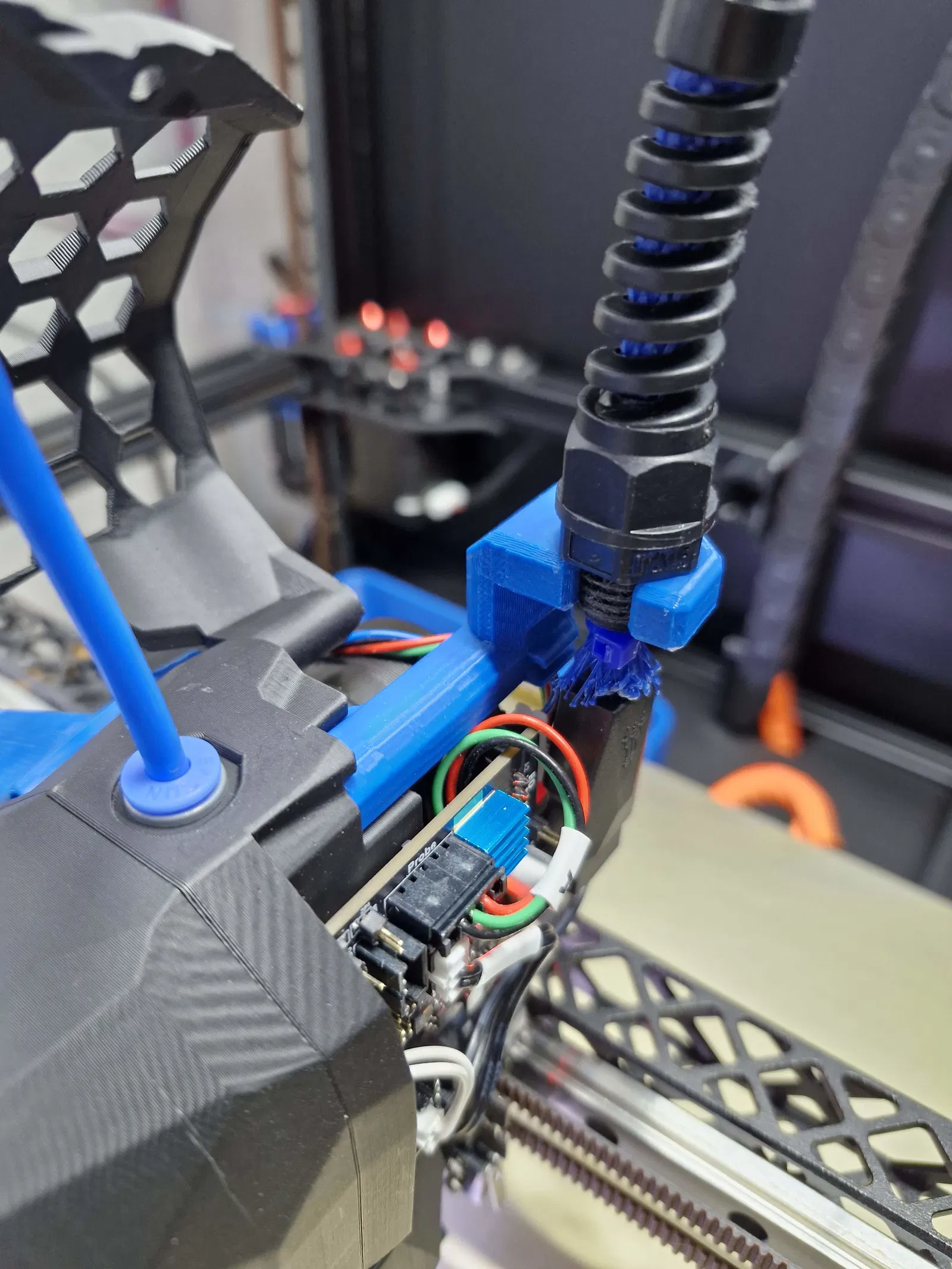

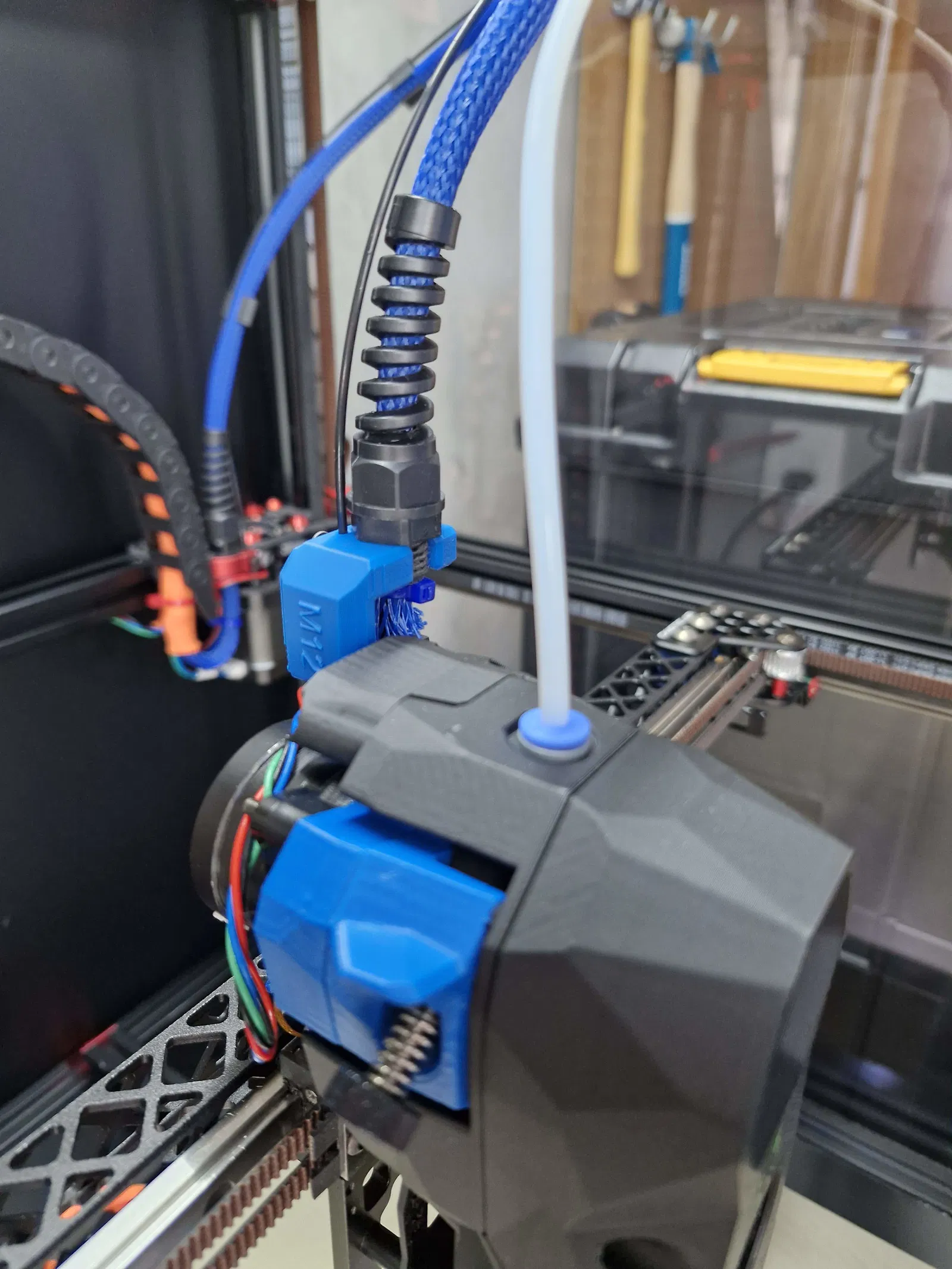

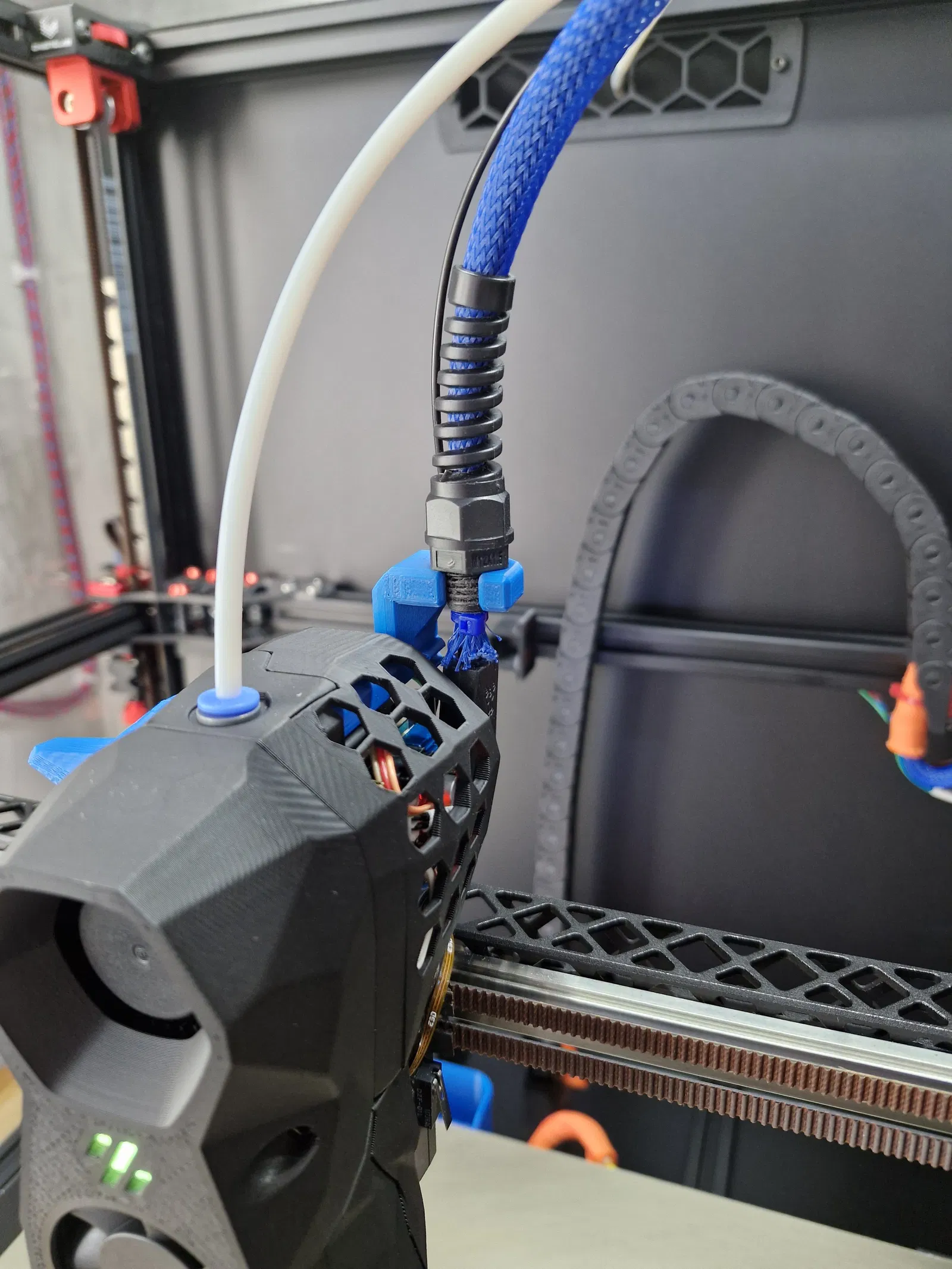

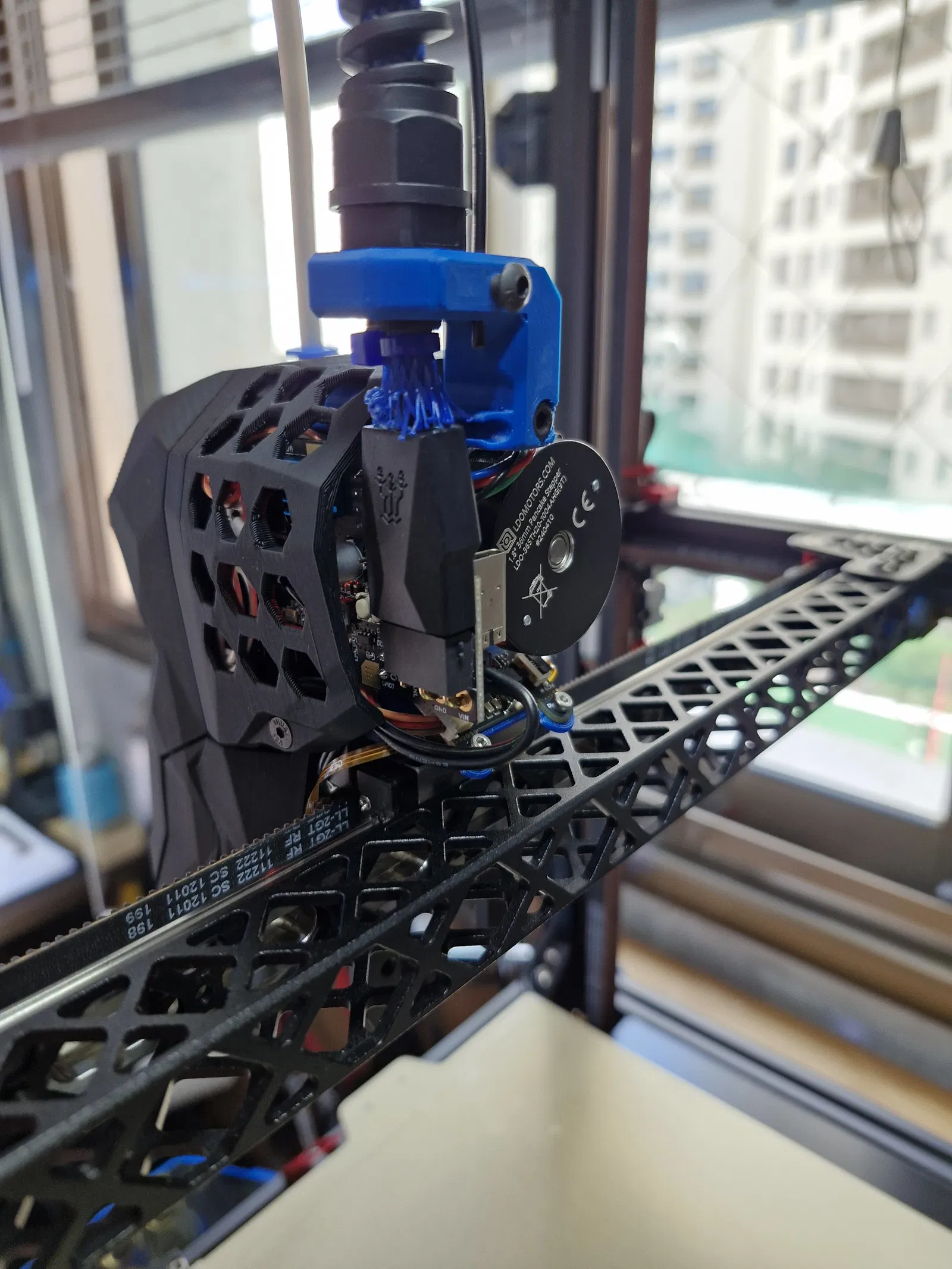

Dây cáp nên được căn chỉnh khớp với các tiếp điểm trên bo mạch, và nó sẽ cố định chắc chắn đầu cáp M12, chuyển toàn bộ lực tác động lên khung Stealthburner thay vì bo mạch PCB. Mình có đính kèm file Fusion cho ai cần chỉnh sửa. Hy vọng mẫu này giúp ích được cho mọi người. :-)

!!! CHÚ Ý !!! : Mình đã thiết kế lại NẮP (LID) cho SB 2240 / 2209 vì nắp zin không dùng được với cái giá đỡ này; nắp mới cần có chiều ngang nhỏ hơn một chút, nếu không thì dây cáp sẽ chặn không cho mở nắp.

PS: Bạn không cần dùng support đâu, và file 3MF đính kèm đã chặn Seam ở các điểm tiếp xúc rồi (như vậy sẽ tốt hơn). Mình khuyên nên in lớp mỏng (khoảng 0.15) cho phần ren ốc, nhưng không bắt buộc đâu.

Changelog :

- 20/10/2024

• Thêm nắp có lỗ thông gió, kích thước giống hệt nhưng có lỗ thoáng. Nhớ in úp mặt xuống nhé. Mình sẽ up file .3MF để mọi người dễ in hơn.

- 09/11/2024

• Nắp mới với lỗ thông gió lớn hơn.

- 17/01/2025

• Thêm một lỗ bắt ốc (M3x3) trên giá đỡ để gắn dây tóc hoặc dây thép, giúp nâng đỡ dây umbilical và ống PTFE.
