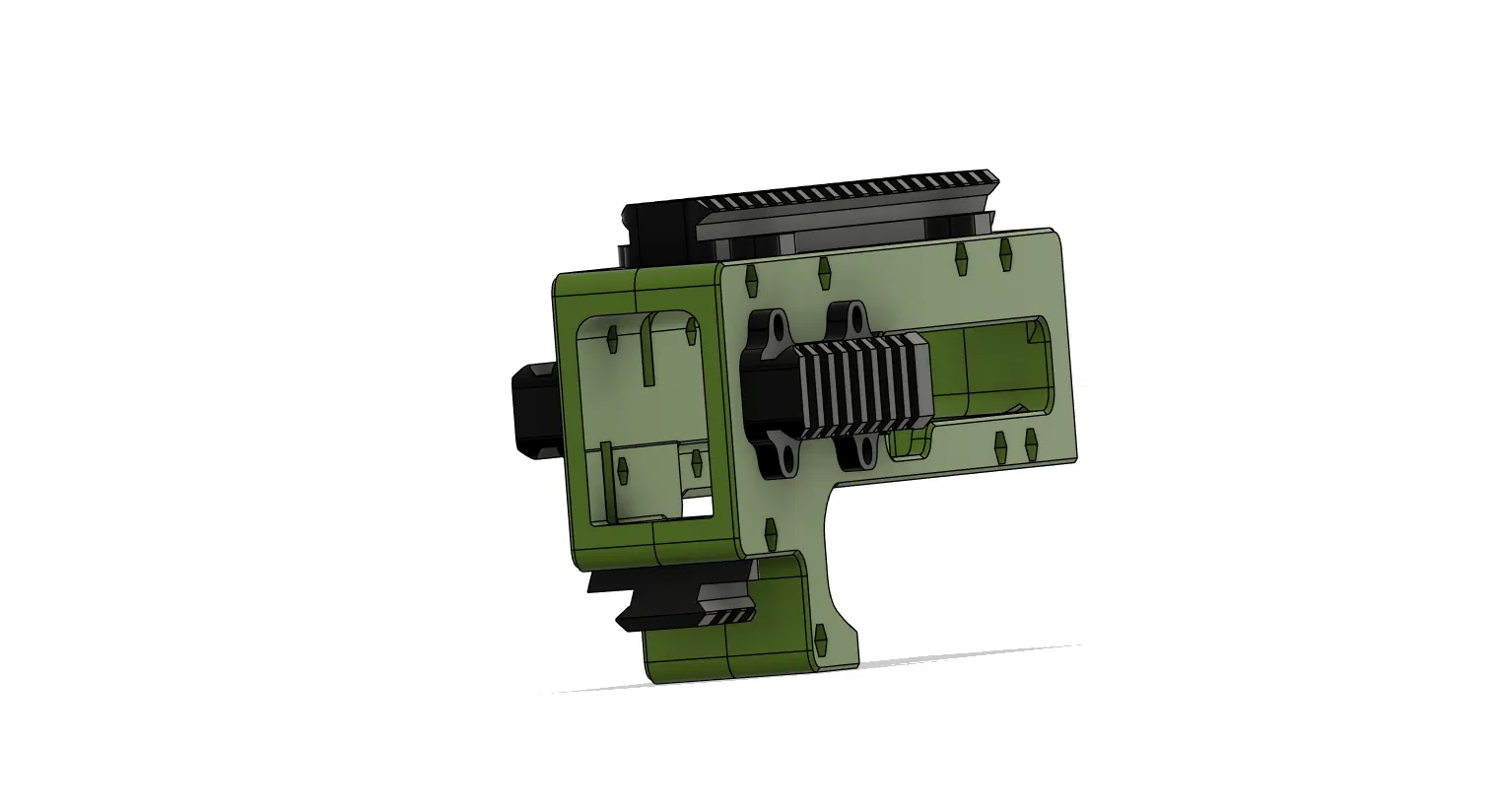

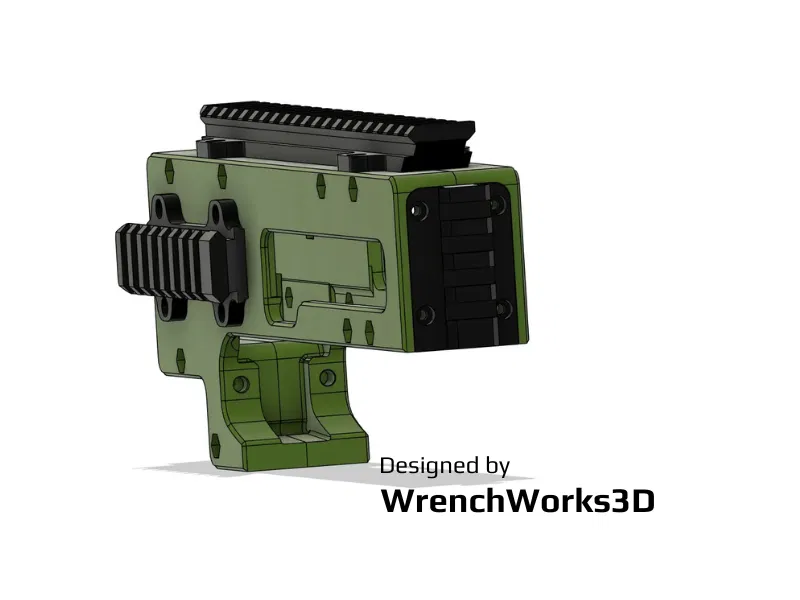

BLOCKORONI V2 - BẢN NÂNG CẤP DÙNG TÁN LỤC GIÁC
Phiên bản cải tiến của BLOCKORONI, thay thế tán nhiệt bằng ốc lục giác M3 tiện lợi hơn. Đã fix lỗi rail phía sau và tối ưu hóa cách in. Tương thích với phần cứng của bản gốc, dễ dàng lắp ráp bằng ốc M3 và keo khóa ren.
Mô tả
CẬP NHẬT!!! 02/10/2026: Mình vừa được báo là thanh rail phía sau bị thiết kế hơi nhỏ, xin lỗi mọi người nếu gặp vấn đề nhé, vui lòng tải lại file rail sau mới để thử xem sao! Cảm ơn anh em đã ủng hộ các bản thiết kế của mình dù tay nghề mình còn "non" lắm ạ.
CẢNH BÁO: Mình chưa kịp in thử nhưng vẫn muốn đăng trước cho anh em trải nghiệm.
ĐÃ SỬA LỖI TOP RAIL TỪ NGÀY 20/02/2025.
ĐÃ THÊM MỘT BIẾN THỂ VỎ MỚI trong file 3mf, các loại rail và linh kiện khác đều tương thích với cả hai bản!
Đã cải tiến lại BLOCKORONI:
Thay vì dùng tán nhiệt (heat stake inserts), bản này chuyển sang dùng ốc lục giác M3 (hex nuts).
Mình đã bỏ ý tưởng in rail ở góc 45 độ. Các thanh rail trên bản BLOCKORONI cũ mình in nằm phẳng vẫn dùng ngon lành mà không gặp vấn đề gì, trong khi in nghiêng lại làm bề mặt hoàn thiện không được đẹp. Xin lỗi anh em nào đã lỡ làm theo cách in nghiêng đó nhé.
Rail Picatinny phía sau giờ đã có 4 lỗ bắt ốc rồi nha!
Mình thiết kế để dùng chung phần cứng của bản gốc.
Lưu ý: Thay vì tán nhiệt thì dùng ốc lục giác M3 (anh em dùng thêm nhíp để lắp cho dễ nhé).
Tất cả rail trừ rail bên hông đều dùng ốc M3x8mm BHCS.
Rail bên hông dùng ốc ngắn hơn là M3x3mm BHCS.
Khuyên dùng thêm keo khóa ren (Loctite).
Anh em cứ làm theo hướng dẫn lắp ráp vỏ như bản gốc, sau đó dùng ốc và tán lục giác để gắn rail vào là xong.
Thanh chặn (Locking bar) tùy chọn thì vẫn dùng tán nhiệt bằng đồng nhé.
File 3MF là cách dễ nhất để tải về, anh em mở bằng Bambu hoặc Orca Studio nhé.
