Kẹp dây Umbilical cho Toolhead (Toolhead Umbilical Clips)
Bộ kẹp dây Umbilical nhỏ gọn với nhiều tùy chọn linh hoạt cho ống PTFE, dây thép lò xo và cáp tín hiệu. Phù hợp cho các dòng máy in 3D như Voron, hỗ trợ tốt cho cáp Nitehawk hoặc các hệ thống CANBUS phổ biến hiện nay.
Mô tả

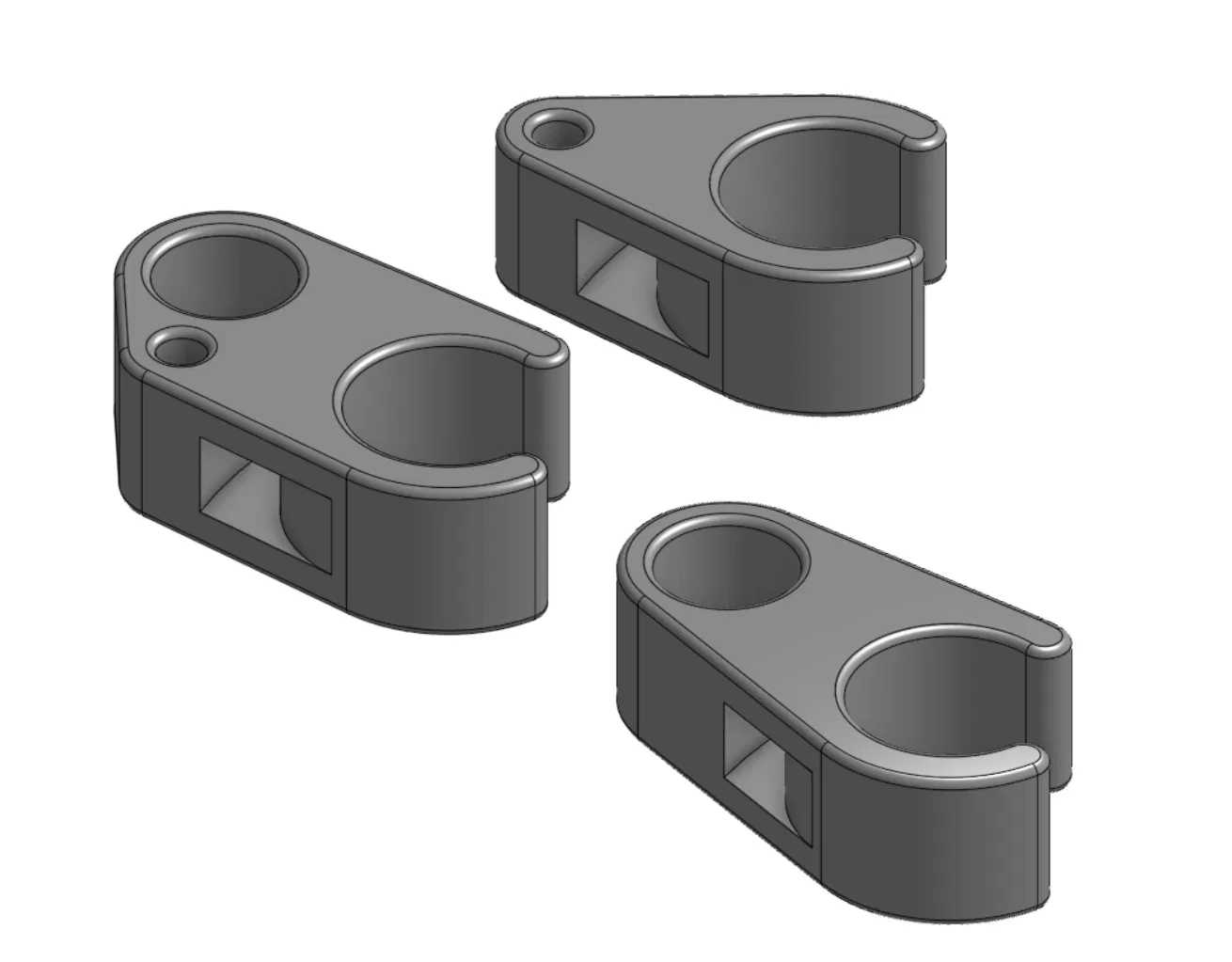

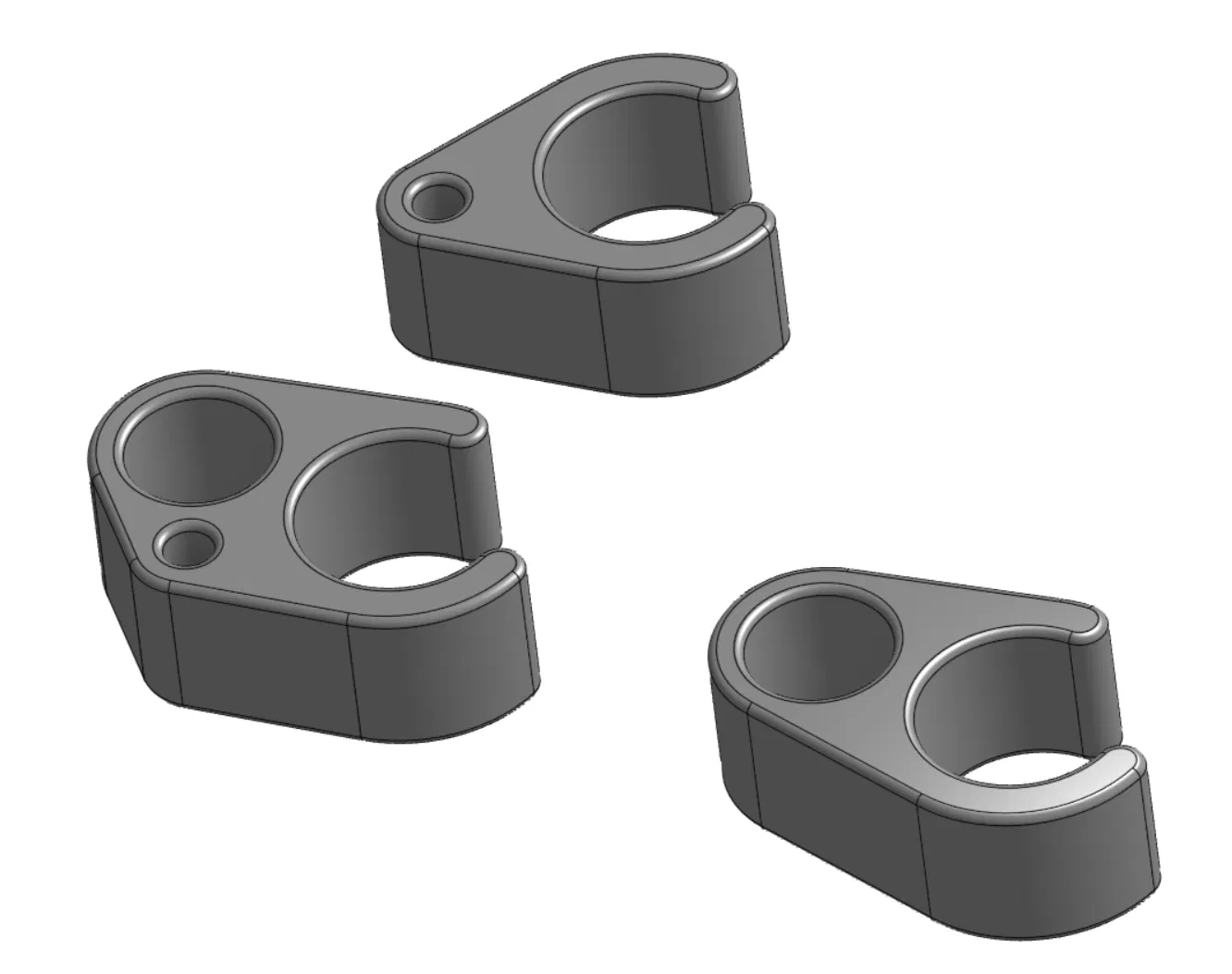

Có tất cả sáu tùy chọn để bạn lựa chọn:
- umb_ptfe_wire_ziptie.stl: có các vị trí cho dây umbilical, ống dẫn PTFE và dây thép lò xo (music/spring wire).
- umb_ptfe_wire.stl: tương tự như trên nhưng không có chỗ buộc dây rút (ziptie).

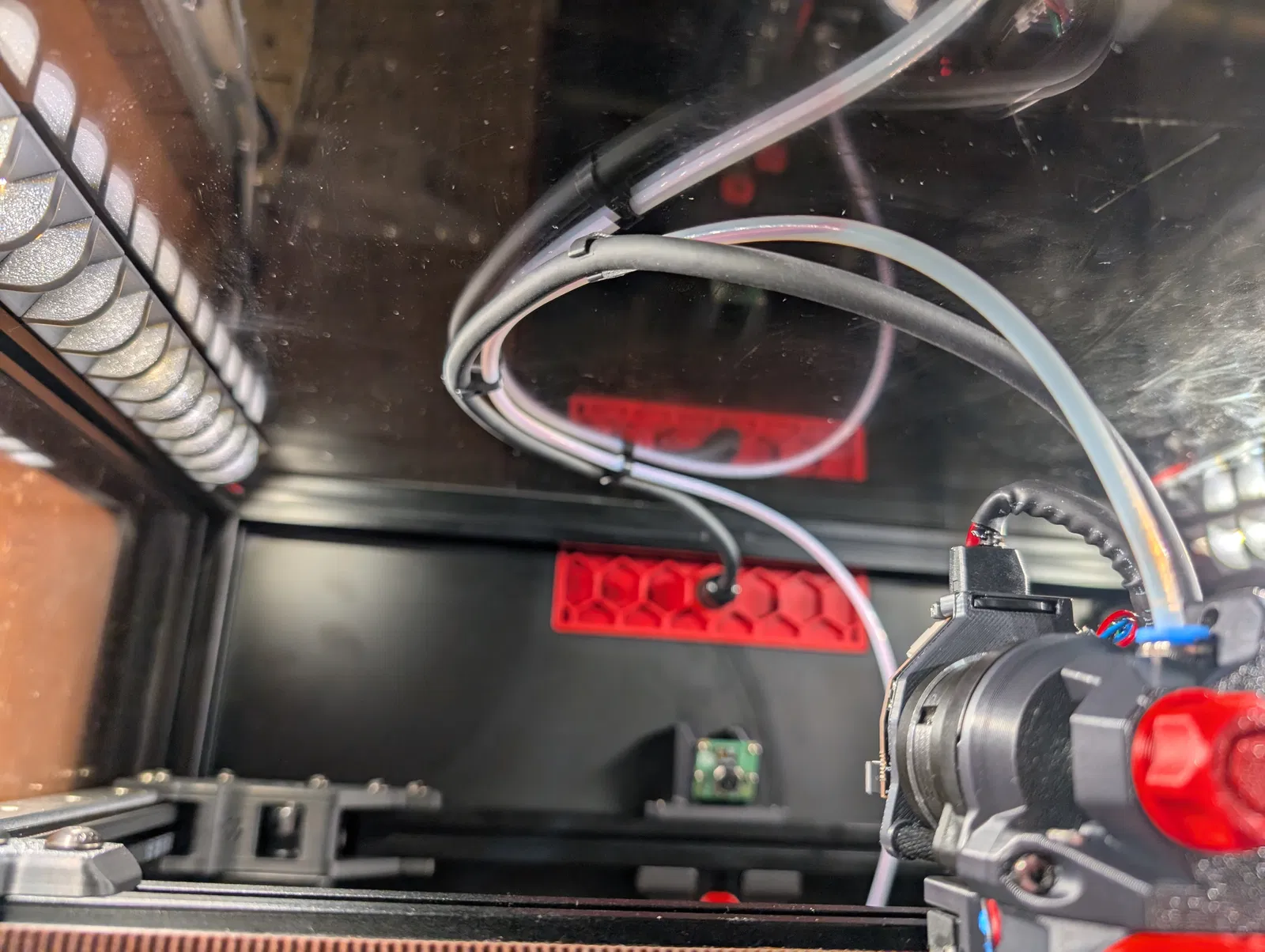

- umb_ptfe_ziptie.stl: có các vị trí cho dây umbilical và ống dẫn PTFE (như hình minh họa trên máy in của mình).
- umb_ptfe.stl: tương tự như trên nhưng không có chỗ buộc dây rút.
- umb_wire_ziptie.stl: có các vị trí cho dây umbilical và dây thép lò xo.
- umb_wire.stl: tương tự như trên nhưng không có chỗ buộc dây rút.
Kẹp Umbilical này có đường kính 6mm, vừa khít với dây cáp LDO Nitehawk, nhưng cũng có khả năng hoạt động tốt với các loại cáp toolhead CANBUS hoặc USB khác. Bạn có thể cố định kẹp vào dây umbilical bằng dây rút, nhưng nếu kẹp đã đủ chặt và không bị trượt thì không cần dùng đến dây rút.
Lỗ đi dây thép lò xo có kích thước 1.5mm, phù hợp với dây 1mm của mình. Phần dẫn hướng PTFE có kích thước 4.3mm, dành cho ống PTFE có đường kính ngoài 4mm. Nếu cần điều chỉnh bất cứ chi tiết nào, hãy để lại bình luận cho mình biết nhé, mình sẽ cập nhật lại. Các file STEP cũng đã được đính kèm trong mô hình này nếu bạn muốn tự tùy chỉnh lại (remix).
