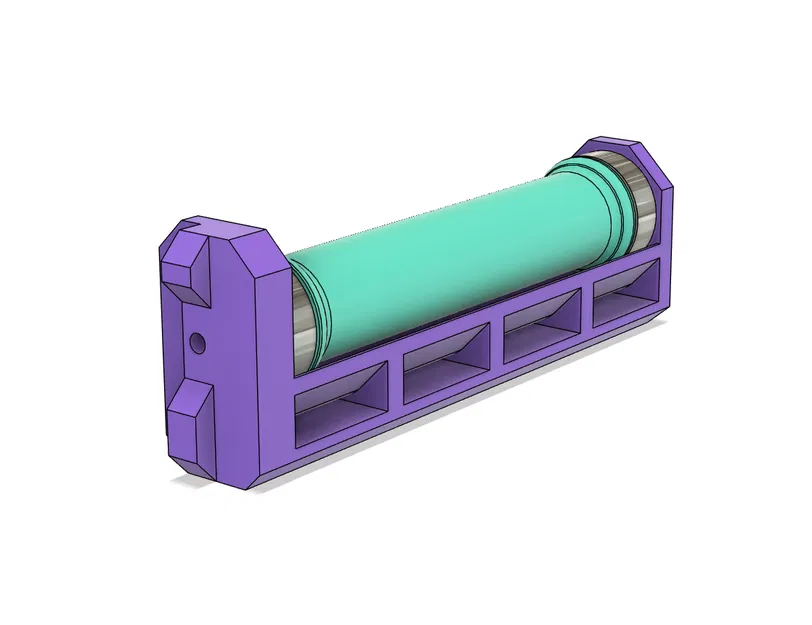

Giá đỡ cuộn nhựa Voron cho nhôm 2020 và vòng bi 608Z

Giá đỡ cuộn nhựa Voron cho nhôm định hình 2020

Mục tiêu của thiết kế này là tạo ra một giá đỡ cuộn nhựa nhẹ, chỉ cần dùng một con ốc M3 T-nut là lắp được.

Chứa vừa một cuộn nhựa 1kg.

Tổng cộng chỉ tốn 30g nhựa để in các chi tiết.

Các kích thước khe hở cho tấm mica (acrylic panel):

• 2.5mm
• 3.5mm
• 4.5mm

Các bạn nhớ chọn đúng kích thước phù hợp với tấm mica của mình nhé.

Vật tư cần thiết:

• 2 vòng bi 608z.
• ốc lục giác m3x8
• m3 T-nut

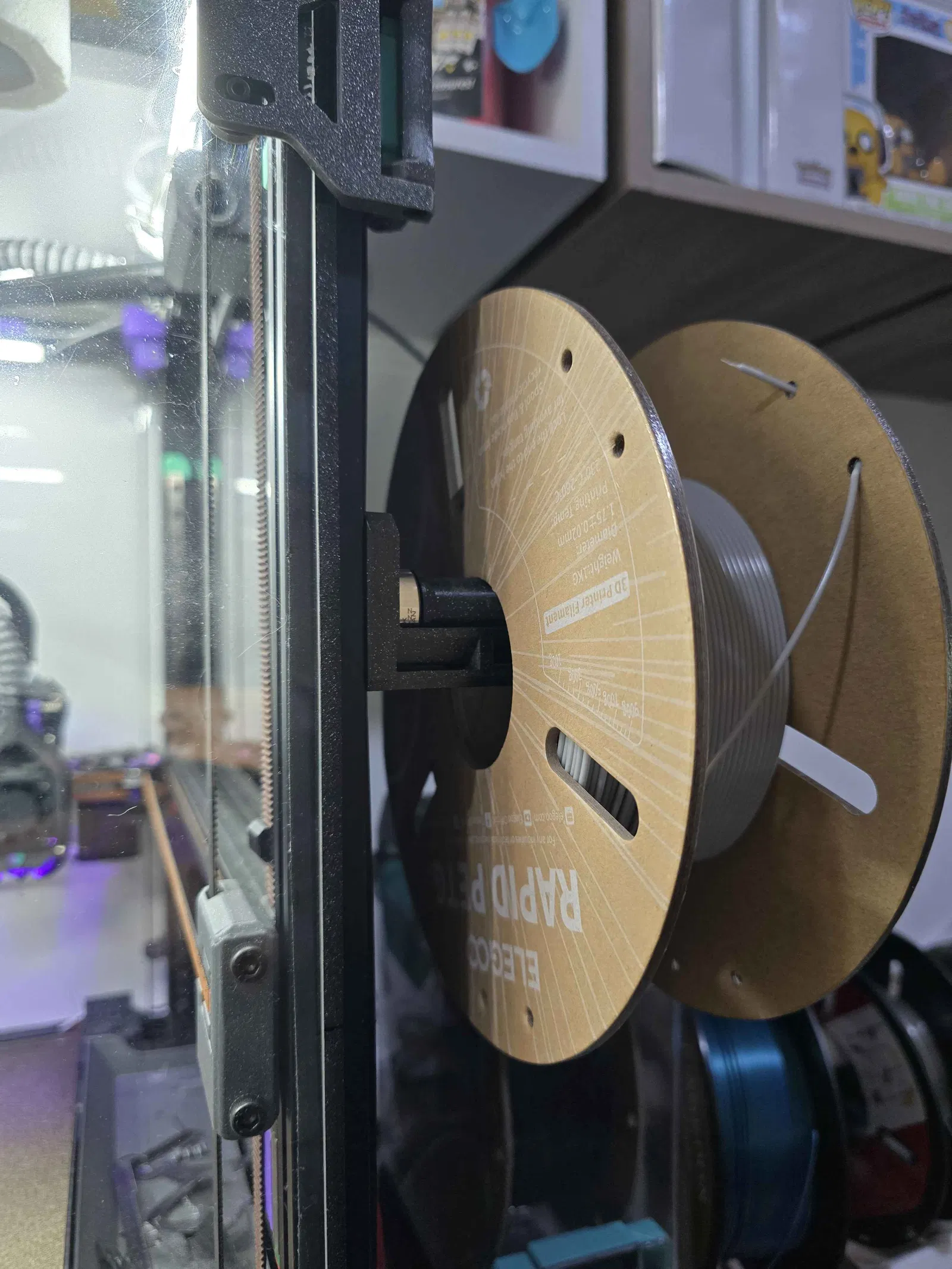

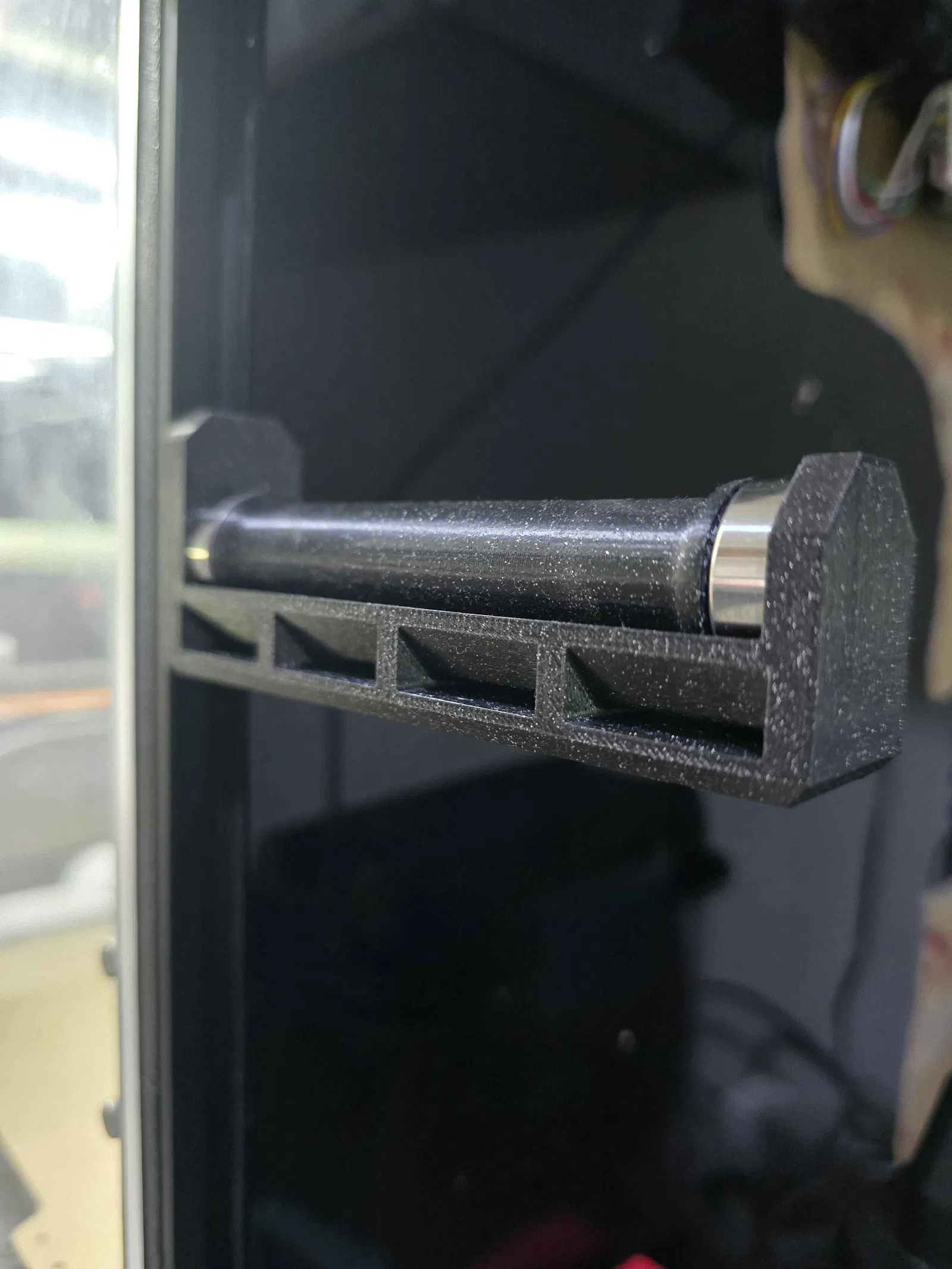

Thiết kế này dành cho phía bên phải mặt trước của máy in, bạn có thể lật gương (mirror) nếu muốn lắp ở các vị trí khác.

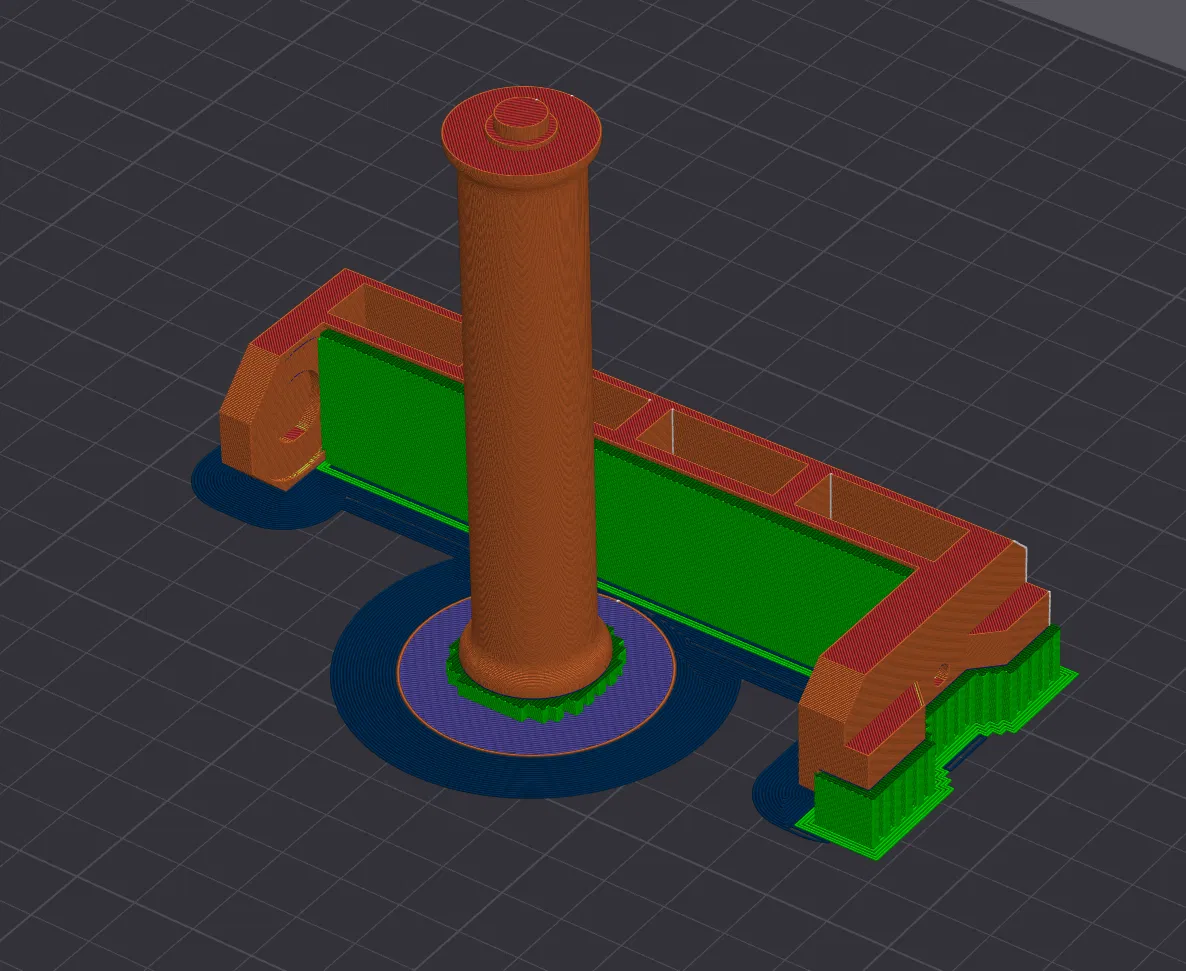

Chi tiết in:

1. In phần ống (tube) hướng lên trên với hỗ trợ (supports) thông thường.
2. In phần thân chính (main body) nằm nghiêng về một bên.

• 4 tường (walls)
• 4 lớp mặt trên/dưới (top/bot)
• 10% infill - kiểu Grid
