Bộ ốp lưới phẳng chân rộng cho Ender 3 NG

Bản độ được thiết kế cho Ender 3 NG

Các bạn có thể xem quá trình lắp ráp trong livestream của Armor3d Printing. Hãy nhớ ghé qua các video khác của anh ấy để biết thêm thông tin về E3NG và nhiều thứ hay ho hơn nữa!

In ấn

Các linh kiện đã được định hướng sẵn sàng để in. Không cần dùng support (vì chúng đã được tích hợp sẵn ở những vị trí cần thiết). CablesPassCover_x1.stl có phần cầu nối (bridge) 20mm bên trong (không nhìn thấy được), in tốt mà không cần support.

Sử dụng bất kỳ loại filament nào bạn thích, vì các bộ phận này không tiếp xúc với nhiệt độ cao. Mình dùng PETG để tránh bị cong vênh. Infill khoảng 30%, 4 tường, 5 lớp trên/dưới.

Chân máy

Được làm để vừa với chân cao su zin hoặc bất kỳ loại chân nào có đường kính lên đến 28mm. Support tích hợp (màu đỏ trong ảnh CAD) là để gỡ bỏ, nhưng bạn cũng có thể giữ nguyên nếu muốn tăng độ cao.

Các chi tiết tạo điểm nhấn (màu cam) là tùy chọn và là các file riêng biệt, không cần phải thay đổi màu filament hay dùng MMU.

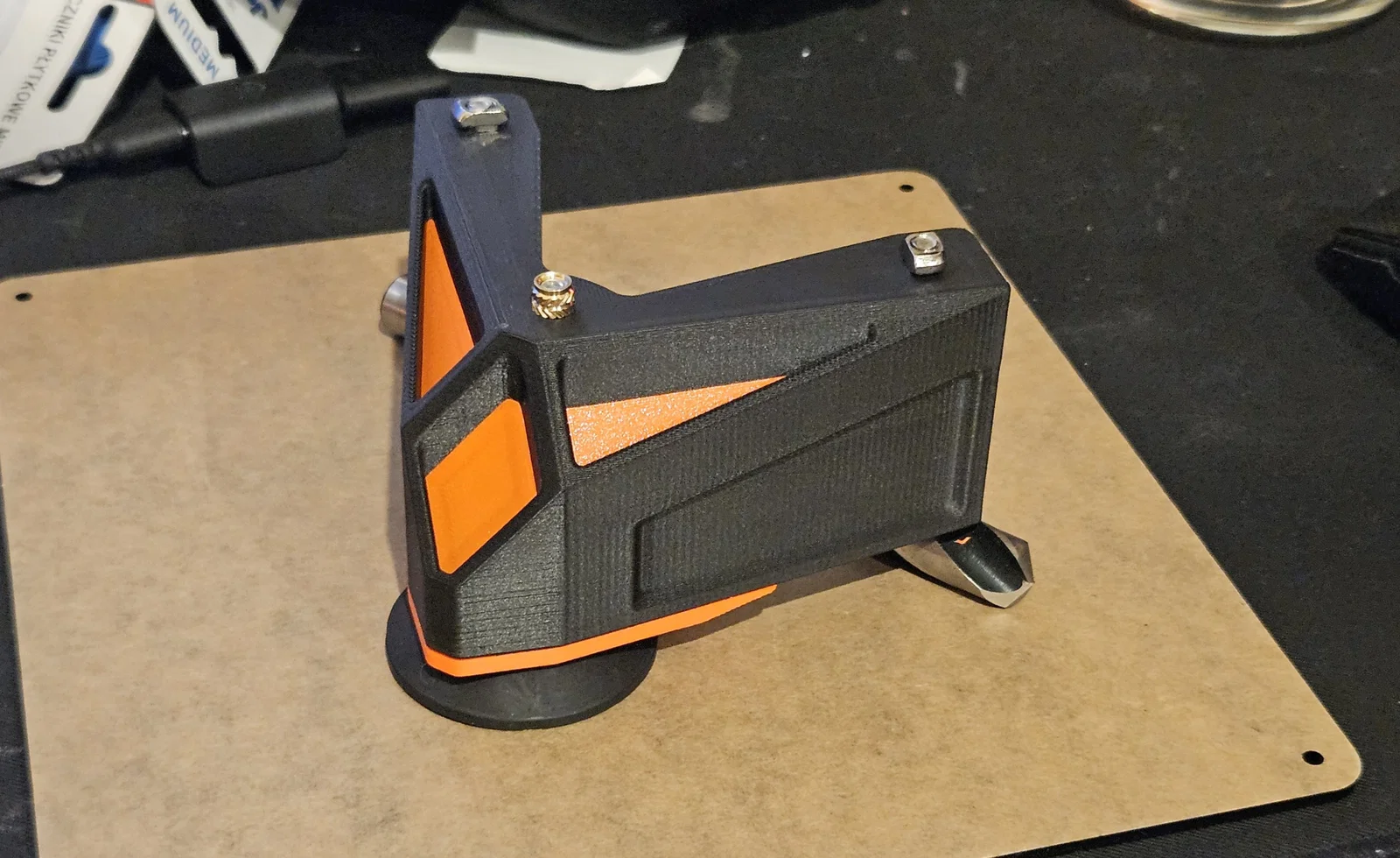

Đối với chân trước, hãy dùng 2 ốc M5x12 và 1 ốc M5x45 SHCS cùng t-nut để lắp. Bạn có thể tận dụng lại ốc M5x45 màu đen từ Ender 3. Nếu đã lắp, bạn sẽ phải tháo một heat set insert M5 ở mỗi góc trước của NG (file frame_bottom_front_(left/right)_body.stl). Cố định ốc bằng đai ốc M5 hoặc t-nut từ phía trên (như trong ảnh).

Chân sau dùng 3 ốc M5x12, ốc ở giữa vặn vào thanh nhôm dọc.

Các chi tiết trang trí phía dưới được giữ bằng ốc M3x8 và heat insert.

Các chi tiết phía trên chỉ cần ấn vào lỗ là xong.

Ốp hông (Skirt)

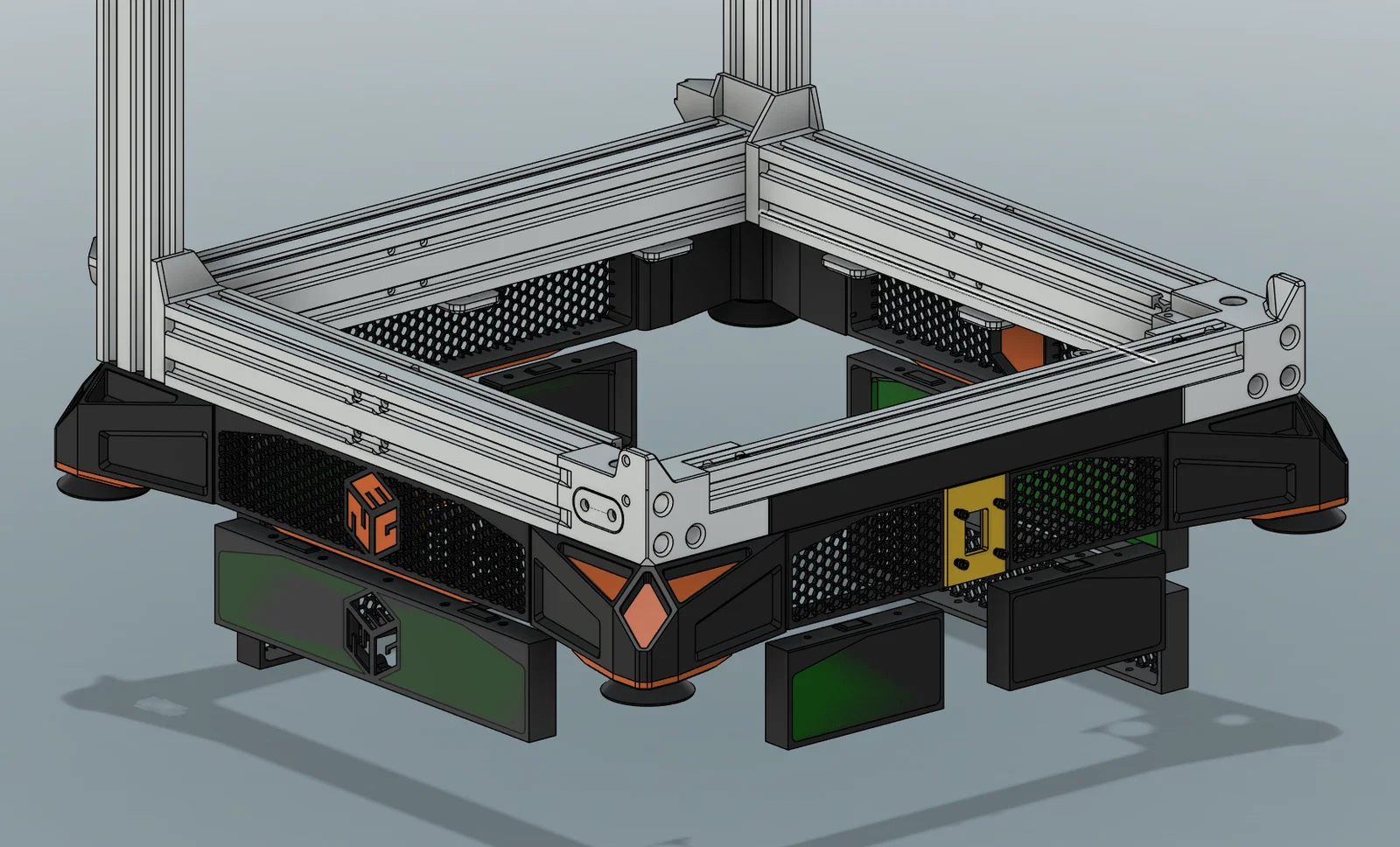

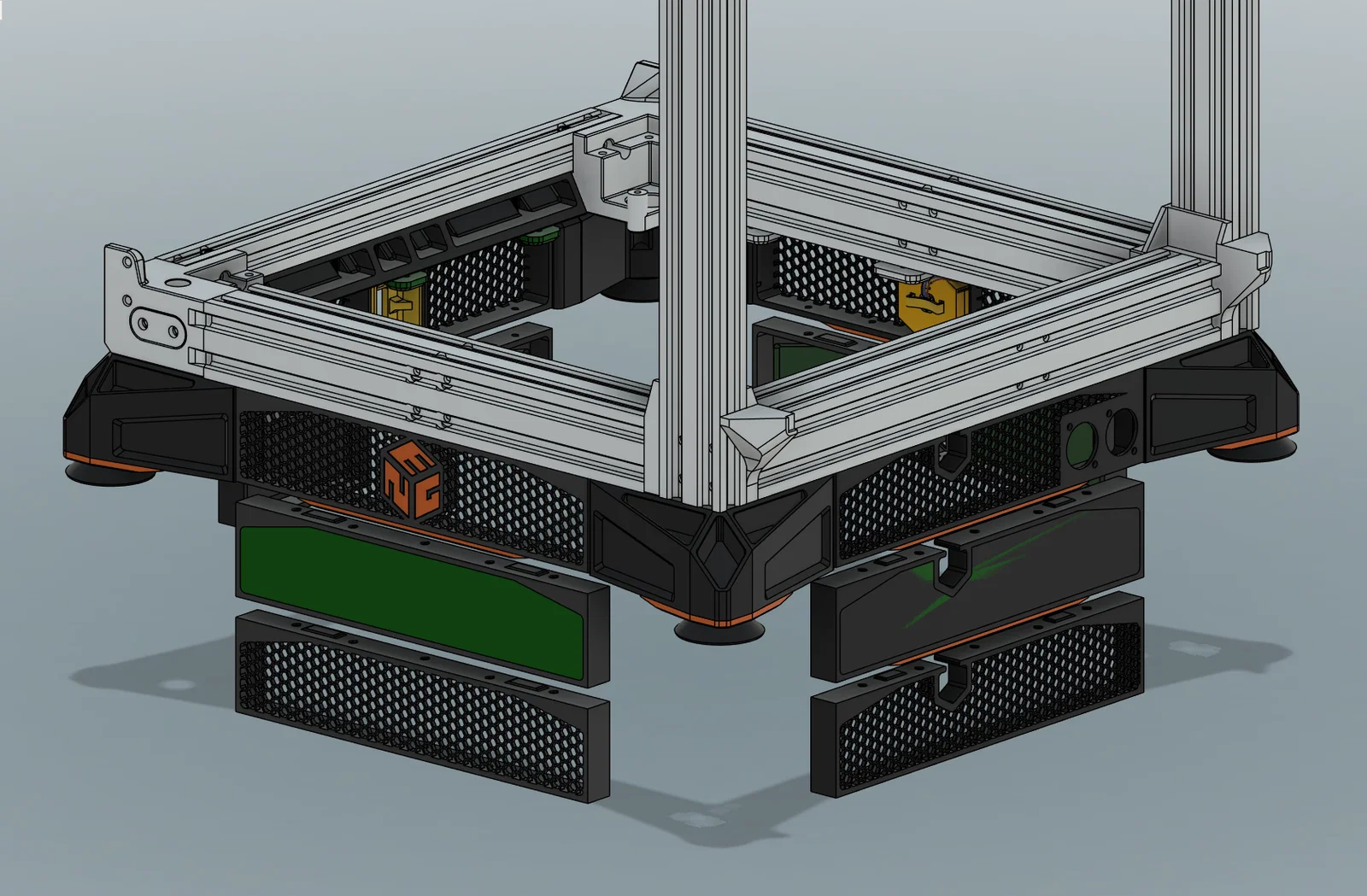

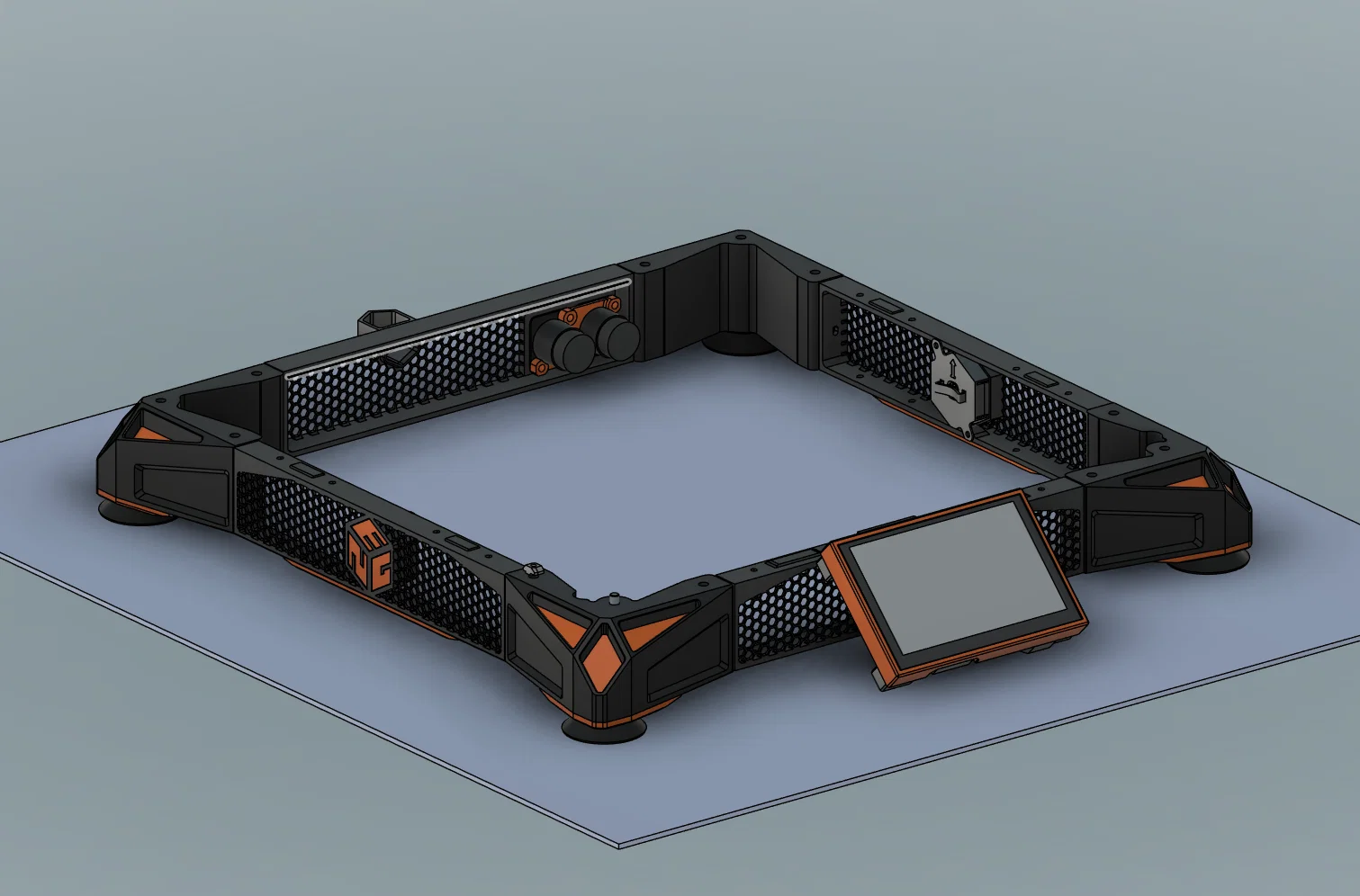

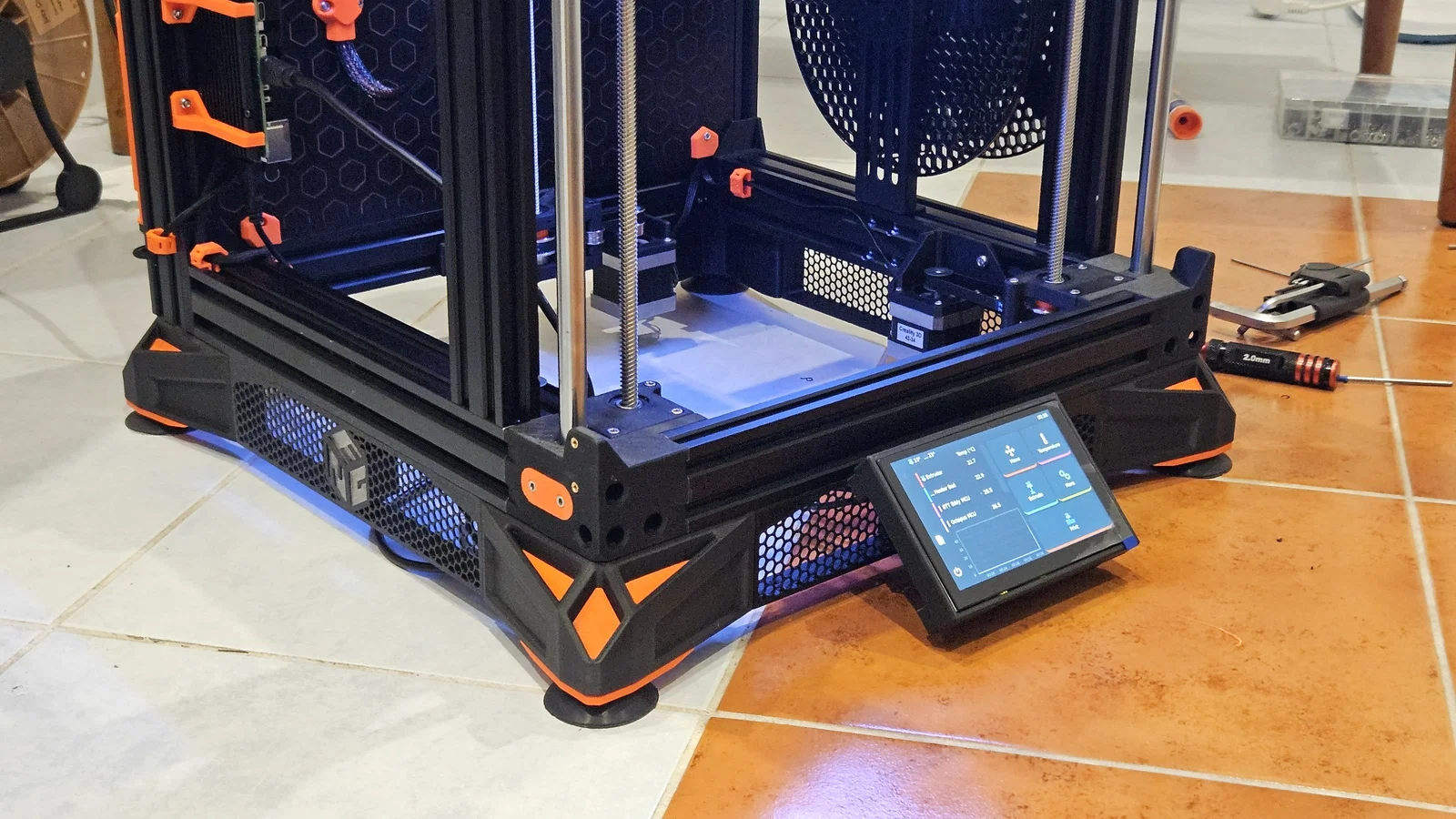

Mỗi miếng sẽ khớp với từng cạnh của máy, tùy bạn sắp xếp. Thường thì các miếng có logo ENG nên để ở hai bên. Ở phía sau, bạn có thể chọn loại lưới trơn, lưới có lỗ đi dây, hoặc phiên bản cho module loại D (USB, RJ45, HDMI, v.v.). Ở phía trước, bạn có thể dùng lưới tách rời và khung gắn màn hình đa năng ().

Lắp lưới bằng ốc M3x8 và t-nut. 2 ốc là đủ rồi. Nếu muốn dùng miếng trang trí dài bên dưới, hãy lắp trước với 2 ốc M3x6, vặn từ trên xuống. Vì ốc vặn trực tiếp vào nhựa nên hãy nhẹ tay nhé. Sau đó bạn có thể gắn ốp vào khung.

Ốp trước

Nếu máy bạn đã đảo ngược ốp trước (inverted front) thì chỉ cần lắp vào là dùng được ngay.

Tuy nhiên, khả năng cao là bạn vẫn đang dùng ốp zin ở phía trước. Bạn sẽ phải thay nó bằng ốp đã chỉnh sửa - StockSkirtReplacement_x1.stl. Nó cho phép ốc M3x30 đi xuyên qua để gắn vào thanh 2020 bên trên bằng t-nut.

Nó tương thích một phần với tấm “enclosure v2” bên dưới - tiếc là tấm đó sẽ phải cắt bớt 6-7mm (phía trước) và cố định bằng ngàm nhỏ hơn (EnclosureBottomPanel-SmallerMount.stl) nếu bạn nhất định muốn giữ lại. Ý tưởng hay hơn là lắp tấm đó cao hơn một bậc, nằm trên thanh 4040.

Ốp hông (Side Skirt)

Lưới có logo có thể in kèm logo bằng màu tạo điểm nhấn hoặc màu trong suốt. Bạn có thể dùng ngàm/nắp đi kèm cho đèn LED Neopixel Button để làm sáng logo trong suốt. Cố định bằng ốc M3x6 và heat insert.

Ốp sau

Lỗ trên ốp được làm để đi dây nối giữa phần "tầng hầm" và "ba lô" phía sau. Sau khi lắp xong, hãy che dây lại bằng CablesPassCover.stl.

Ví dụ module loại D: https://aliexpress.com/item/1005008176772218.html

Cập nhật

26.02.2025

Các tấm lưới trước đã được điều chỉnh - khe hở ở hai bên nhỏ hơn 2.8mm. Các lỗ bắt ốc giờ cũng là dạng hình bầu dục để dễ căn chỉnh hơn. File STEP cũng đã được cập nhật.

• FrontSkirtClean_x1.stl
• FrontSkirtLogo_x1.stl
• FrontSkirtL_x1.stl
• FrontSkirtR_x1.stl
