KOBRA XZ SWITCHWIRE REMIX

LƯU Ý: HƯỚNG DẪN NÀY ĐANG ĐƯỢC TIẾP TỤC HOÀN THIỆN!!

Dành cho Anycubic Kobra đời đầu, Kobra Neo, Kobra Go (Lưu ý: chưa được kiểm chứng nhưng nhìn khung có vẻ giống nhau).

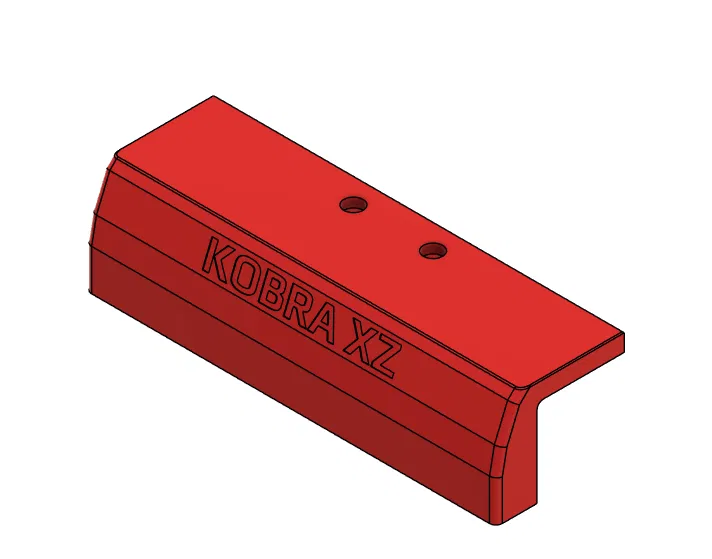

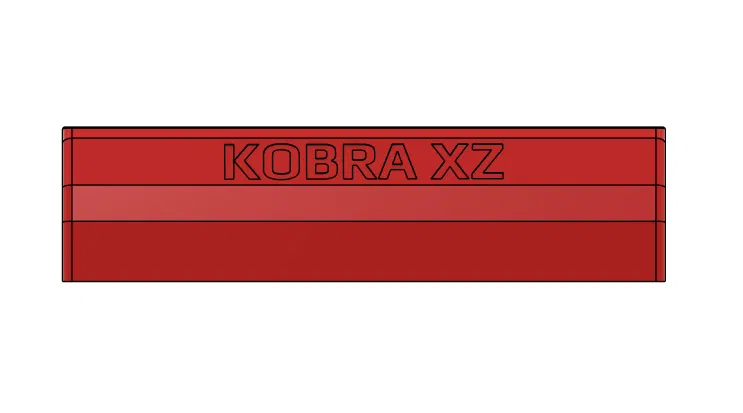

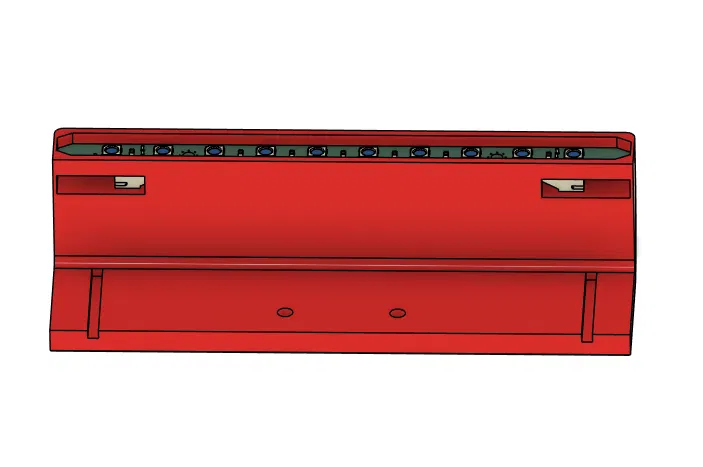

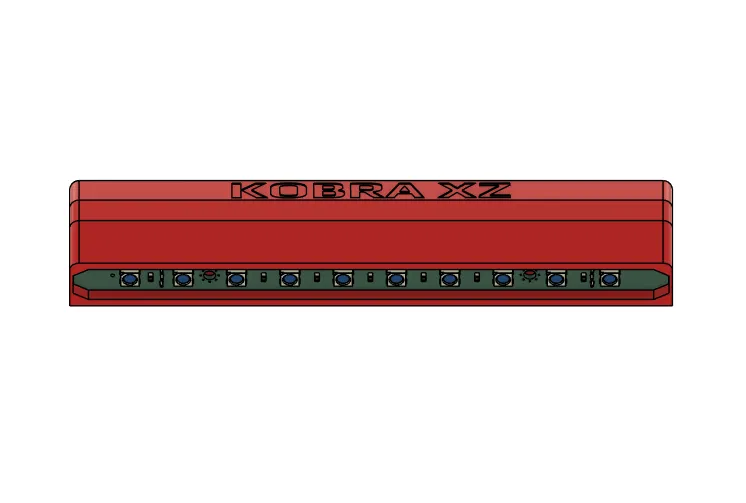

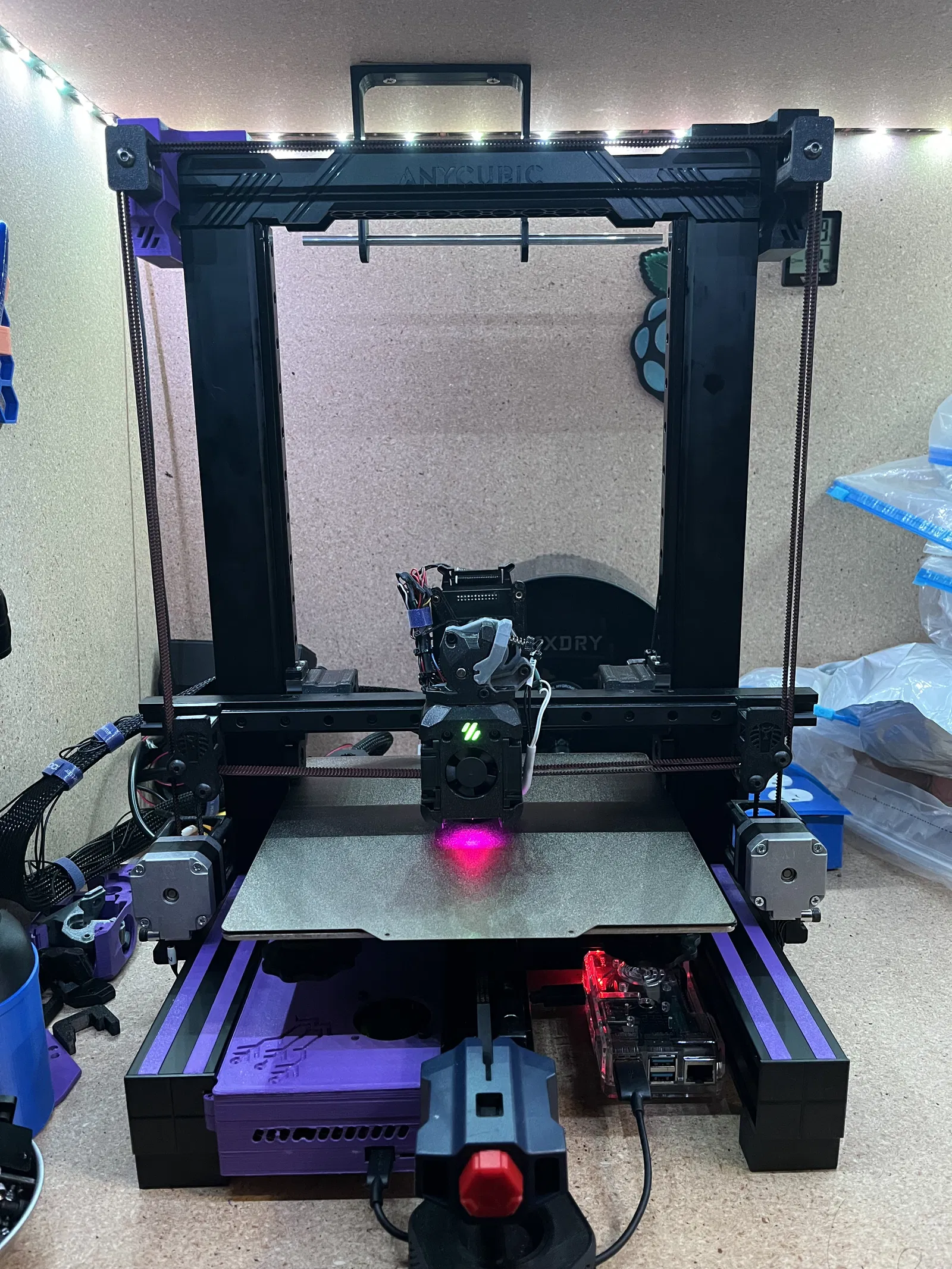

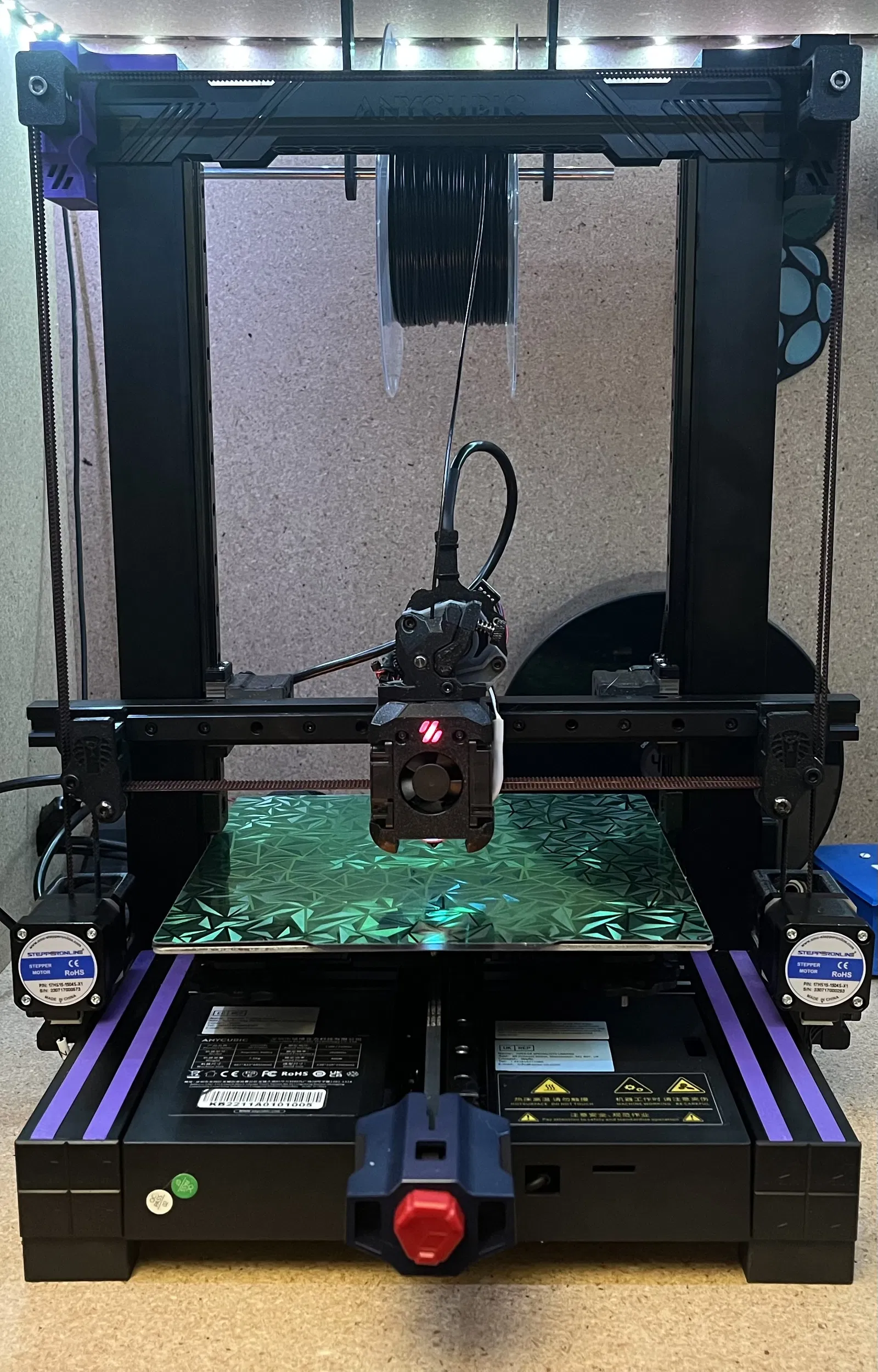

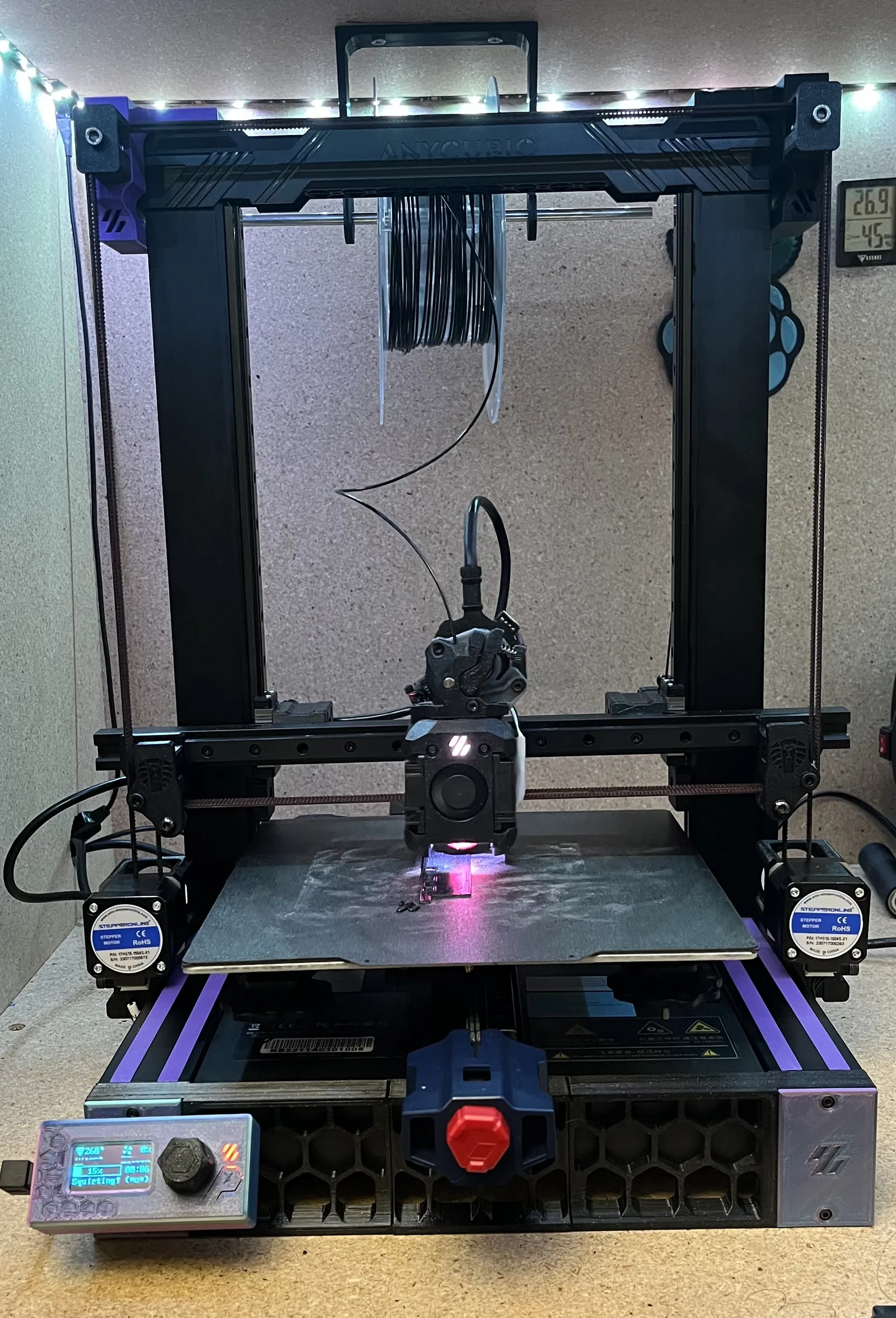

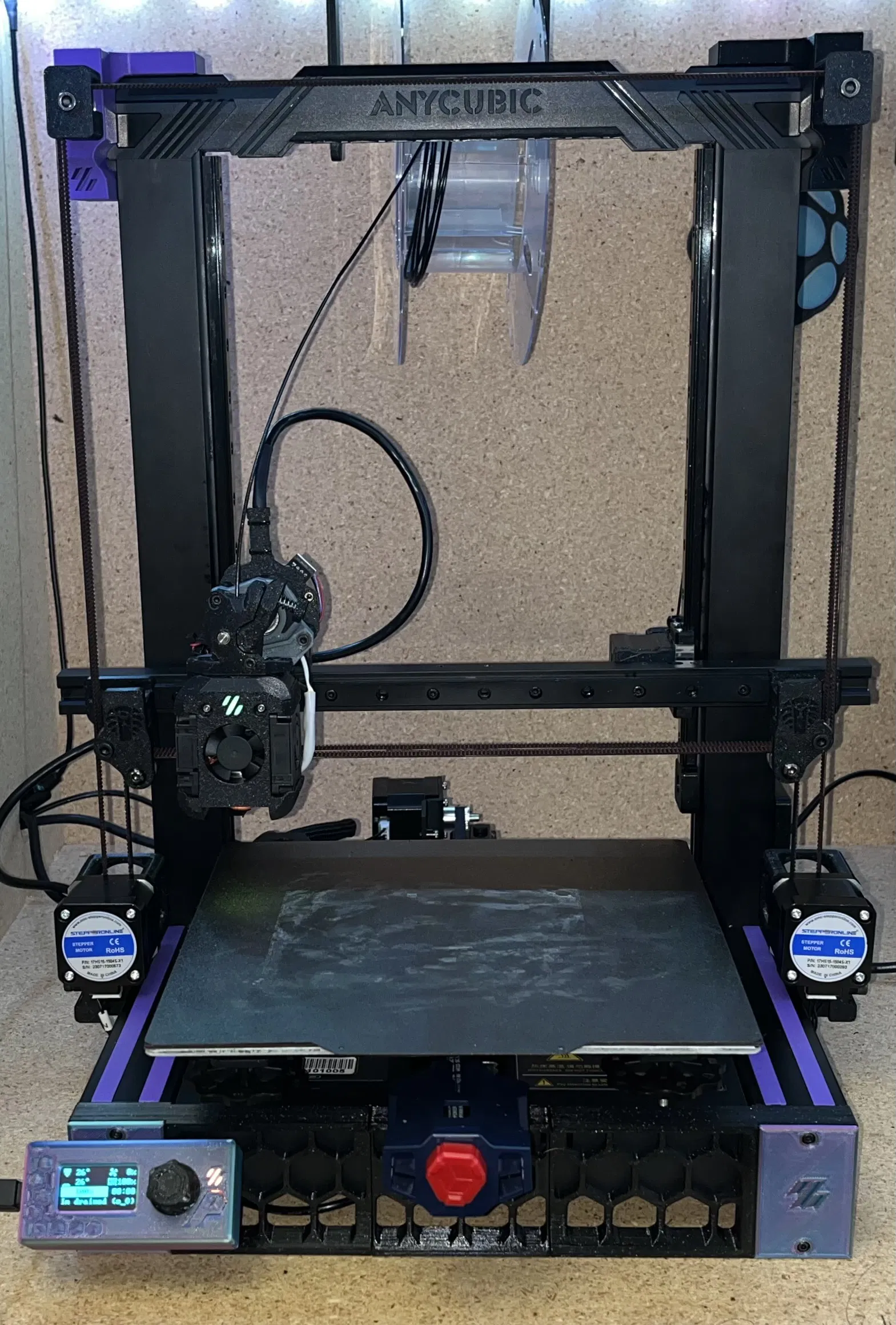

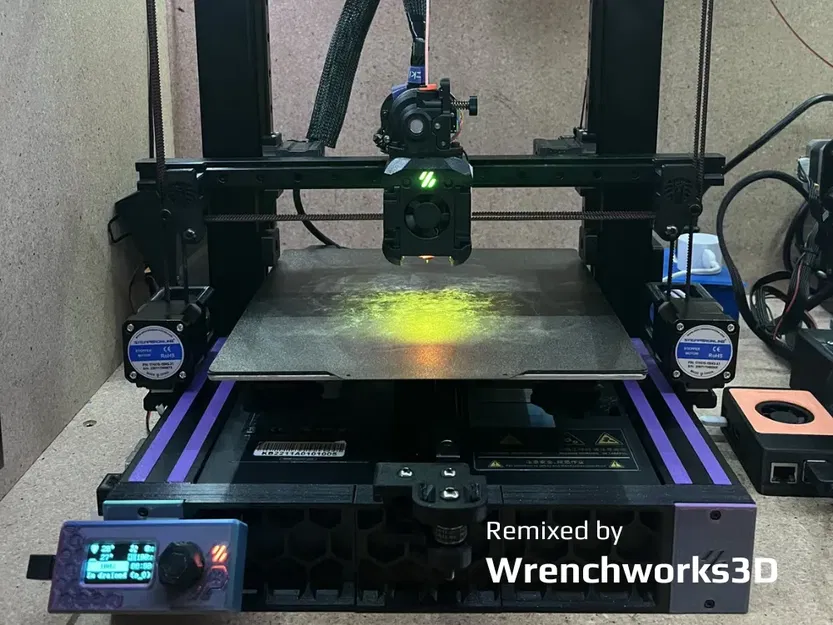

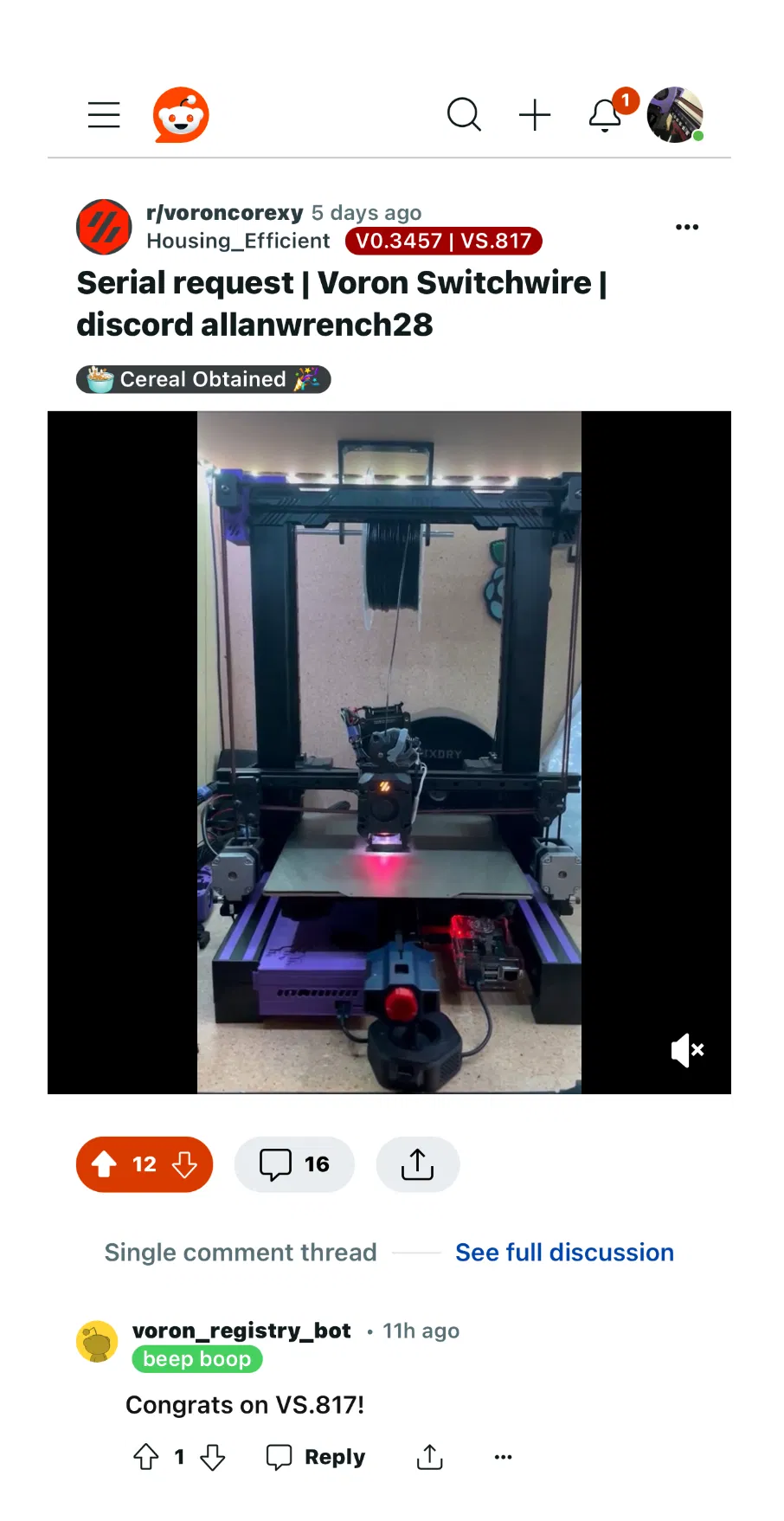

Tôi đã mod lại phần khung XZ từ Voron Switchwire để lắp cho Anycubic Kobra. Bạn không cần phải cắt thanh nhôm X, không cần thay thanh nhôm Z. Tôi đã cố gắng làm mọi thứ đơn giản nhất có thể mà không thay đổi khung máy gốc và tận dụng tối đa linh kiện sẵn có. Tôi có mua bộ kit chuyển đổi Switchwire để làm cho dễ thay vì tự tìm linh kiện lẻ (tất nhiên là tôi bị dư ra một đống đồ vì máy này không dùng thanh nhôm 3030). Bộ kit đó bao gồm đầy đủ bạc đạn, dây curoa và ốc vít, ngoài ra tôi cũng tận dụng lại linh kiện từ máy cũ. Hiện tại tôi vẫn dùng motor bước (stepper) zin theo máy, dự định sau này mới nâng cấp.

TẤT CẢ CÁC BỘ PHẬN ĐƯỢC IN VỚI THÔNG SỐ VORON TIÊU CHUẨN BẰNG NHỰA ABS/ASA

Mọi chi tiết nên được đặt đúng chiều và không cần dùng support, ngoại trừ phần x carriage.

THÁO RỜI CỤM X GANTRY / GỠ BỎ MOTOR X VÀ Z TRƯỚC KHI MUA PHỤ KIỆN ĐỂ KIỂM TRA NHỮNG GÌ BẠN CÓ THỂ TẬN DỤNG

(Tháo rời mọi thứ, giữ lại toàn bộ bánh xe POM, ốc vít và miếng đệm) bạn chỉ cần giữ lại các thanh nhôm Z.

Tháo 4 ốc trên cùng của thanh nhôm Z. Đo và phân loại ốc theo chiều dài để xem cái nào dùng lại được.

Hiện tại carriage tôi làm chỉ dùng cho Mini Stealthburner/Dragonburner.

DANH SÁCH LINH KIỆN (BOM)

Nếu dùng motor bước cũ: GT2 20T pulley x1 (Mọi thứ bên dưới ngoại trừ 2 pulley dư và 3 motor bước)

Nếu dùng motor bước mới: Motor bước x3 GT2 20T pulley x3 Ray trượt MGN12H 300mm x4 Bạc đạn F695 x20 Dây curoa GT2 6mm 1500mm x2 Dây curoa GT2 6mm 800mm x1 Đệm M5 1mm x19 Đai ốc M5 T-nut cho thanh nhôm 2020 x7 Đai ốc M3 T-nut cho thanh nhôm 2020 x58 Ốc M5x30 SHCS x4, M5x40 SHCS x4, M5x30 BHCS x4, M5x40 BHCS x6, M5x10 BHCS x3, M5x16 BHCS x1 Đai ốc M5 x2 Ốc M3x8 SHCS x66, M3x6 SHCS x4, M3x8 FHCS x2, M3x30 SHCS x20, M3x40 SHCS x2, M3x16 SHCS x6, M3x12 SHCS x4 Makerbeam XL T-nut x2 Insert nhiệt M3 x54 Key-bak super48 36 inch 13oz x1

Nhớ chọn bộ kit có kèm ray. Dùng keo khóa ren (loctite) cho ốc grub.

LẮP RÁP

Hãy đảm bảo các thanh nhôm đều vuông vắn. Sau đó, siết chặt tất cả ốc khung. Đo khoảng cách giữa mặt trong của khung ngoài và mỗi bên của thanh nhôm trục Y. Nếu cần, hãy nới lỏng trục Y, căn chỉnh cho thật vuông rồi siết chặt.

Ở mặt sau của khối bạc đạn "Upper Right", có một lỗ gắn ren cho ốc M5x16 và bộ idler Key-bak. Đặt hai bạc đạn F695 đối diện nhau, thêm đệm M5 và vặn ốc vào, siết chặt.

Lắp các khối bạc đạn Upper Left và Right bằng 4 ốc M5x30 SHCS rồi siết chặt, lắp cụm bạc đạn với 2 ốc M5x40 BHCS và đai ốc M5 (nên dùng lục giác dài đút từ phía sau để giữ đai ốc).

(Các bước lắp motor, ray trượt Y và trục X tiếp tục theo hướng dẫn hình ảnh)...

Liên hệ với tôi qua phần bình luận nếu có thắc mắc, hãy cho tôi biết cách cải thiện hoặc gửi bản remix của bạn.
