Đầu máy hơi nước 310.0134 (KAFEMLEJNEK / BABIČKA) [Tỷ lệ 1:25]

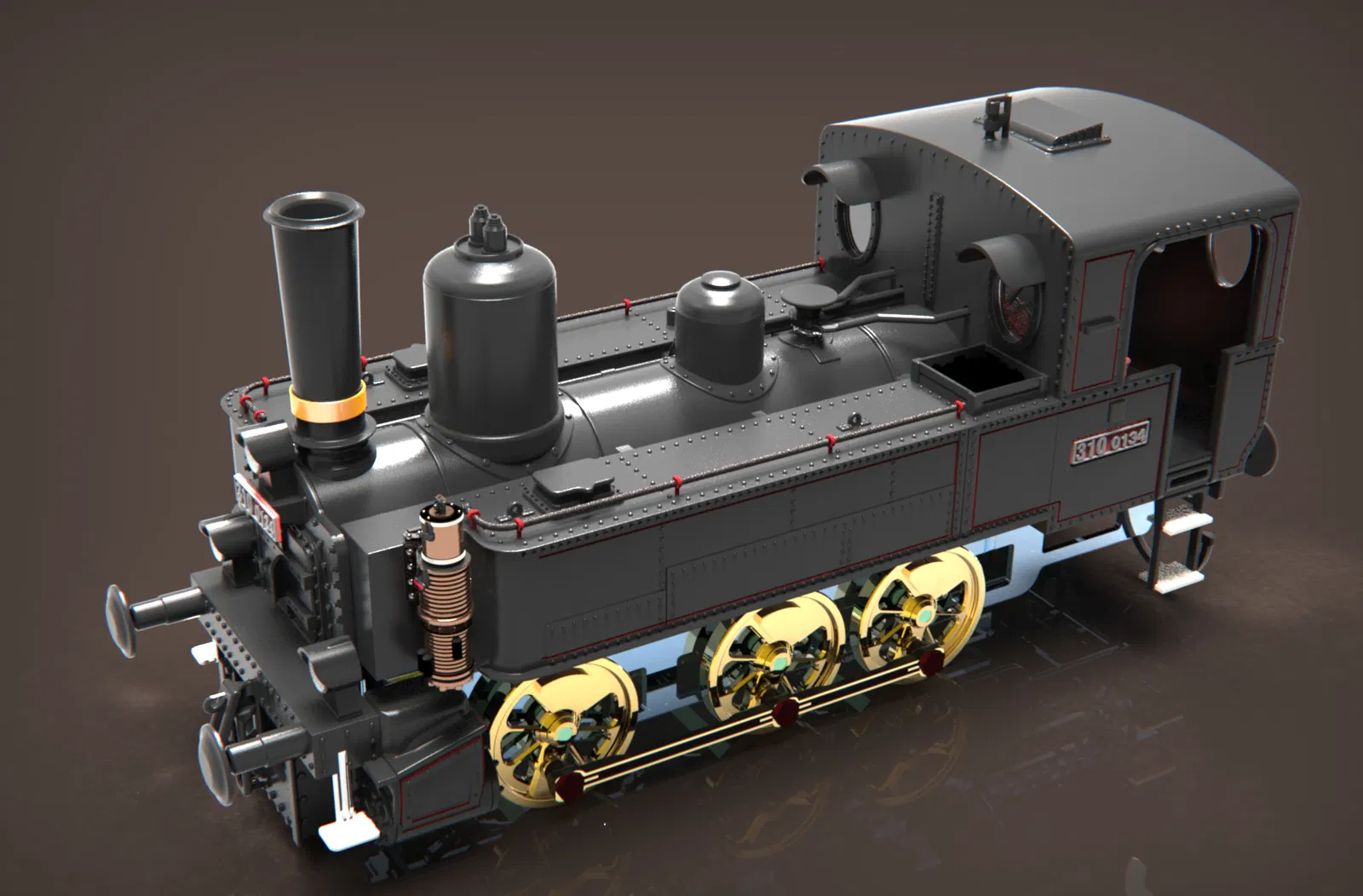

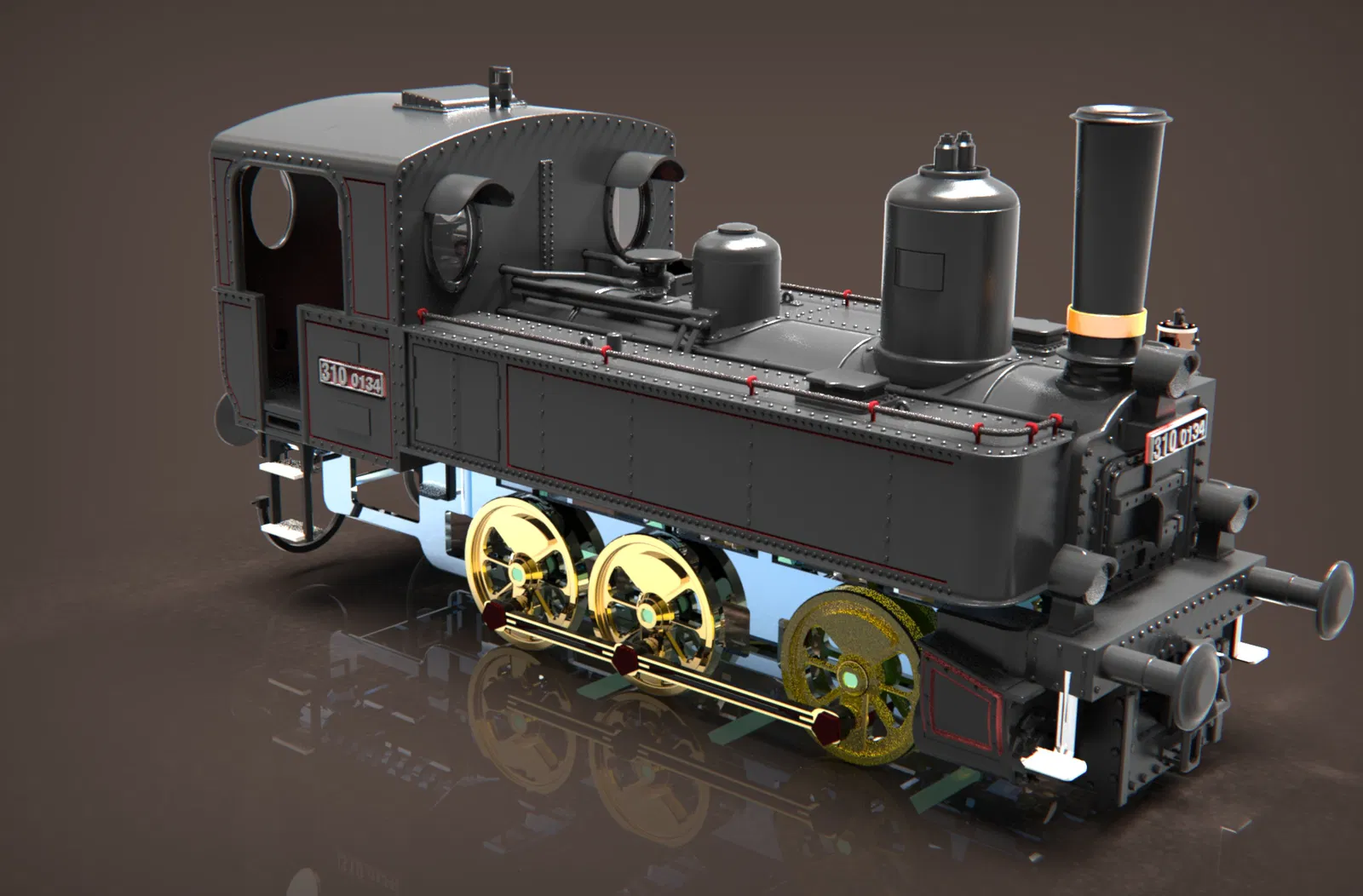

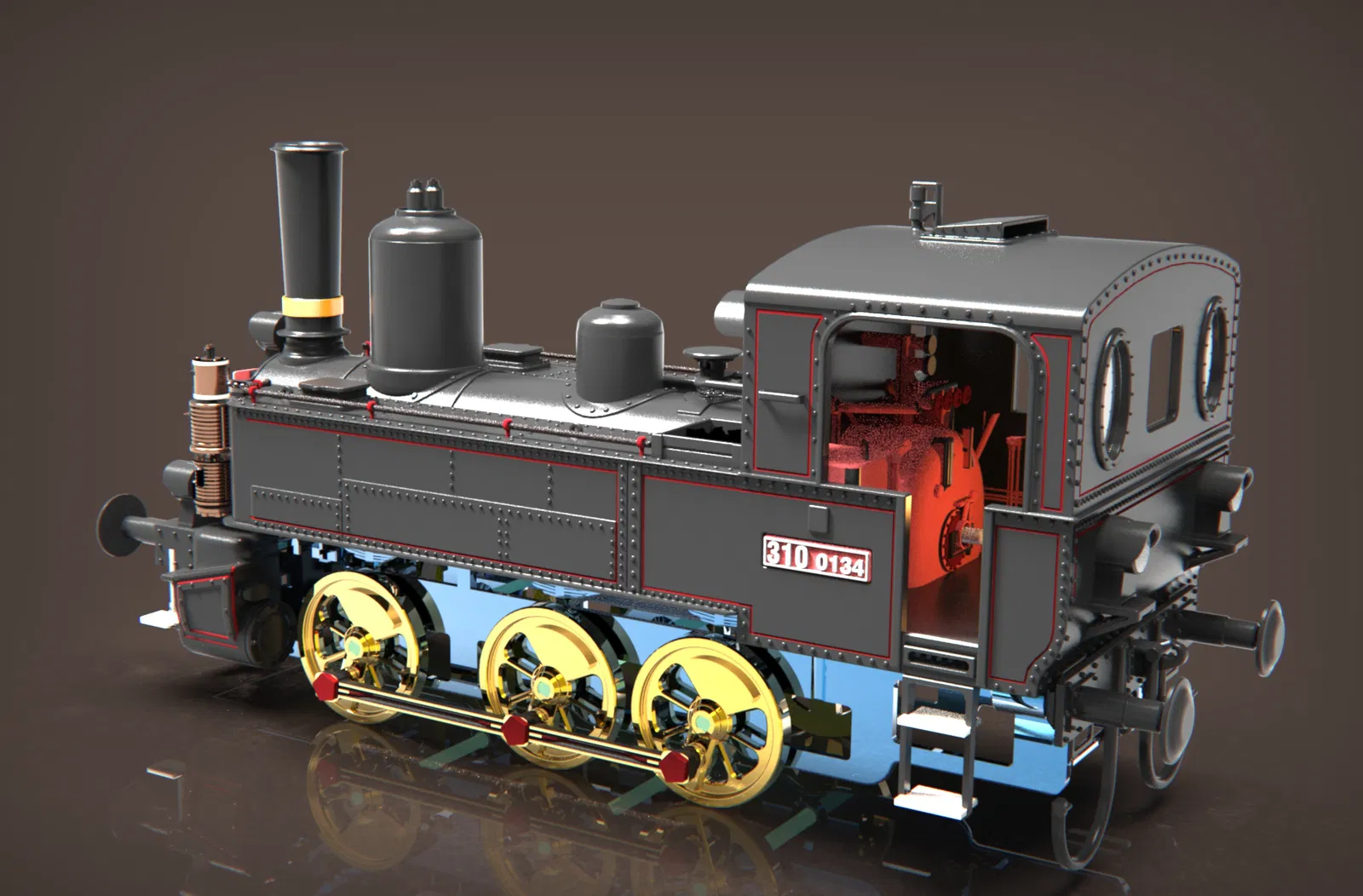

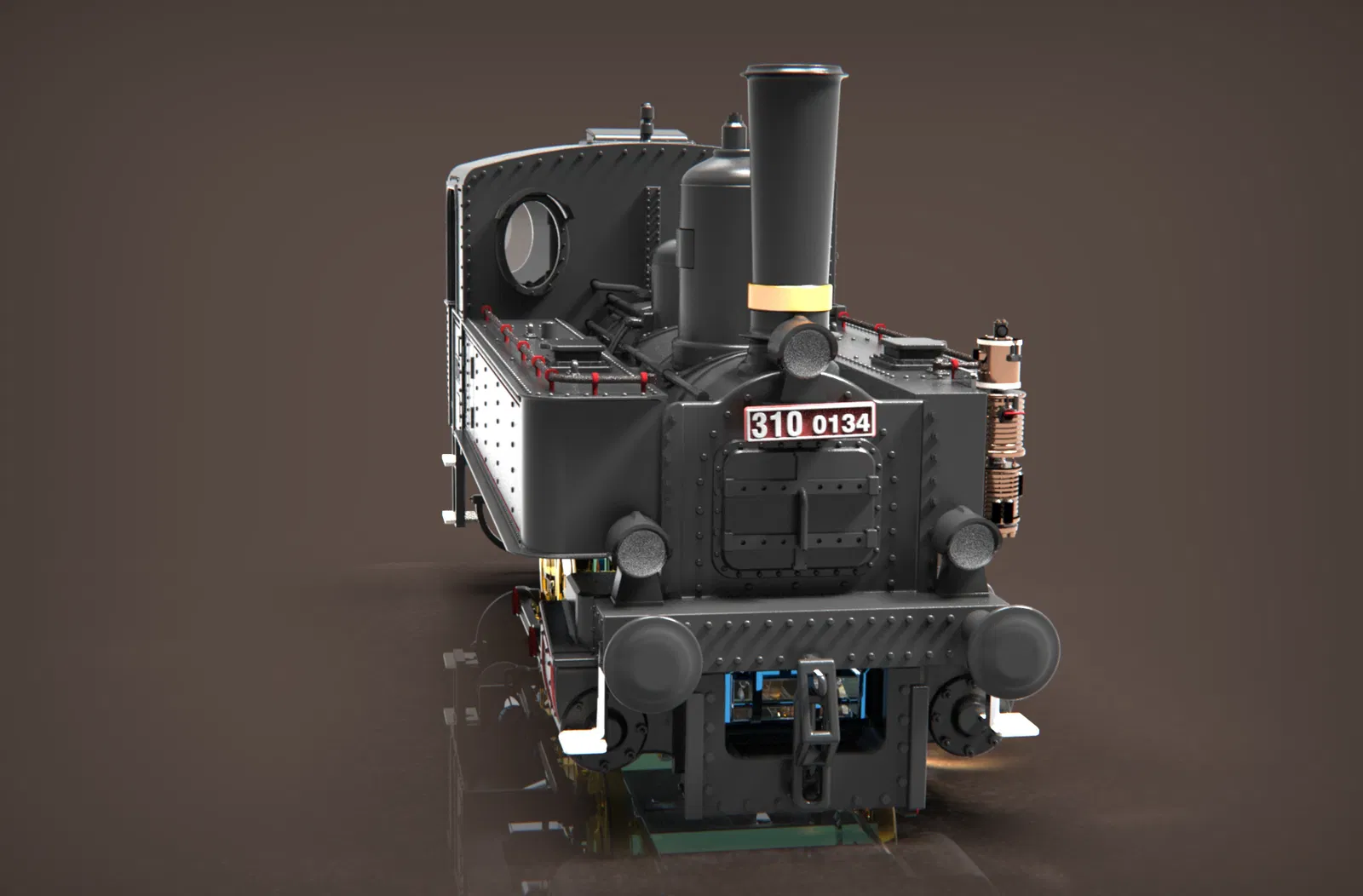

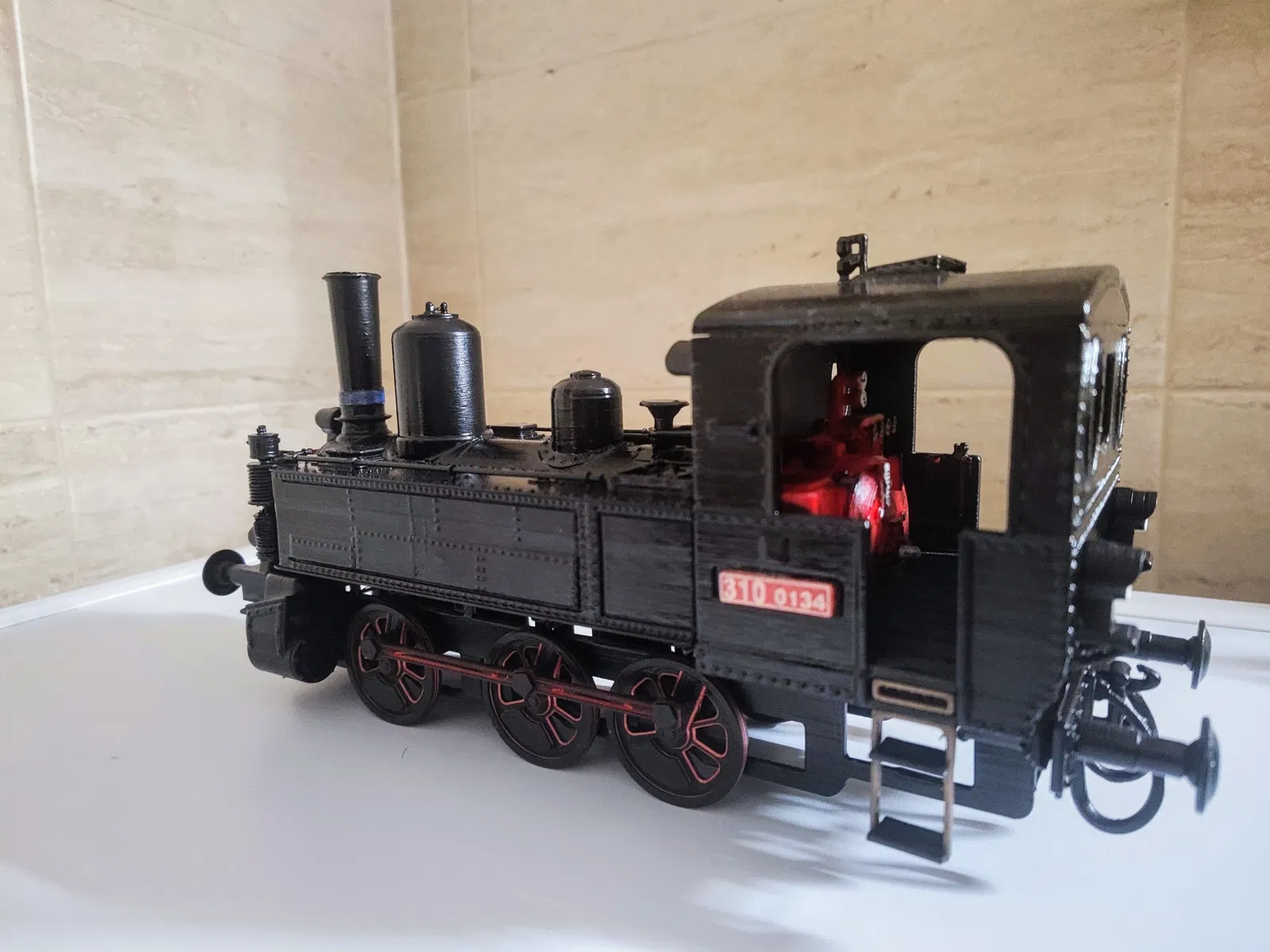

Mẫu mô hình này được lấy cảm hứng từ đầu máy hơi nước 310.0134, hiện đang được bảo quản tại depot ở Turnov. Mỗi mùa hè, tôi và con trai vẫn thường cùng nhau đi những chuyến tàu đầy hoài niệm trên chiếc đầu máy này, và đó cũng là lý do con tôi cực kỳ yêu thích nó. Để biết thêm thông tin, bạn có thể ghé thăm www.parnimvlakemceskymrajem.cz

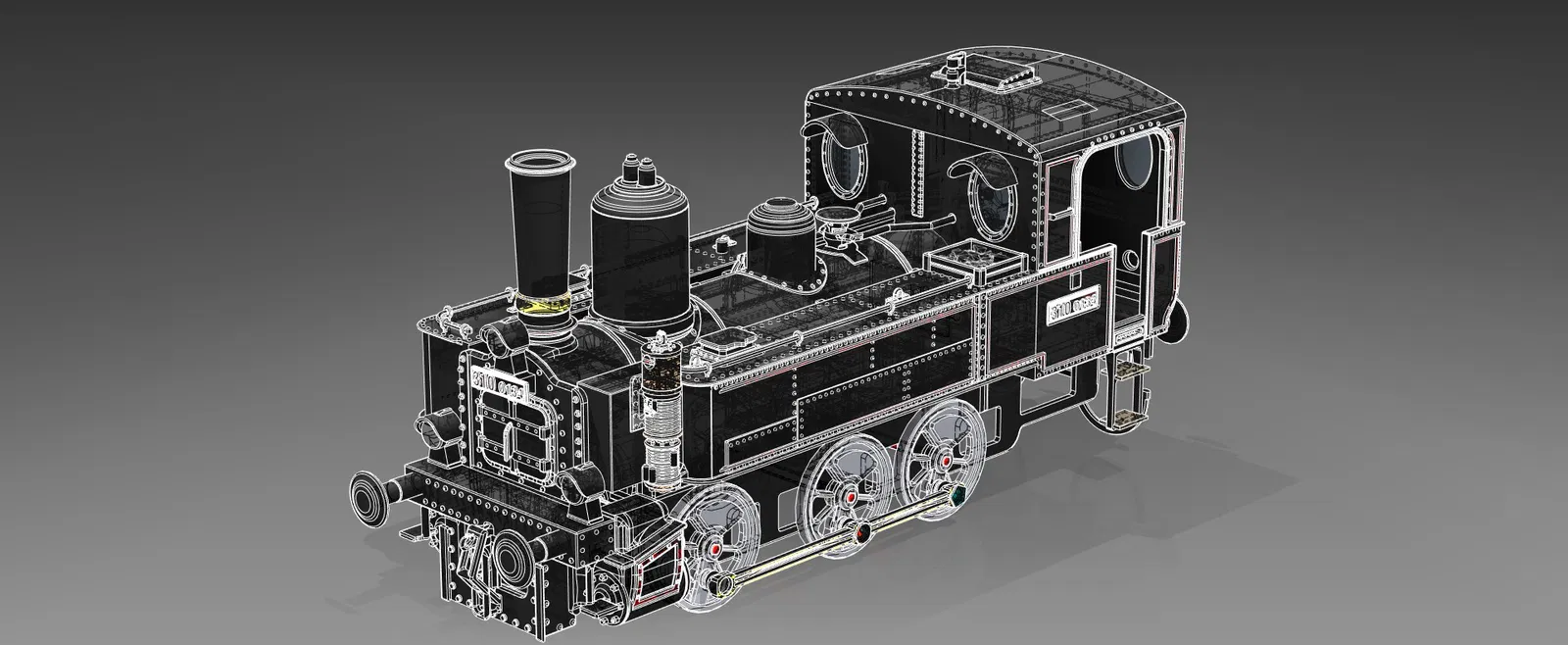

• Khi thiết kế mô hình này, tôi thực sự tập trung vào việc đảm bảo các bộ phận dễ dàng lắp ráp mà vẫn giữ được độ chi tiết sát với đầu máy thật nhất có thể.

✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮

Ngày 13 tháng 11 năm 2024 - Đã bổ sung thêm một số cải tiến: chủ yếu là tinh chỉnh về ngoại hình, nhưng với một vài chi tiết, tôi đã điều chỉnh độ dày thành để tăng độ bền, kích thước lỗ lắp ráp, v.v.

✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮

Ngoài các bộ phận in, bạn sẽ cần thêm:

• 2x vít tự ren M4 x 16 đầu chìm
• 4x vít tự ren M4 x 30 đầu chìm
• Keo dán

✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮

• Nếu bạn thấy một con số gồm bốn chữ số ở cuối tên tệp (ví dụ: MAIN_BODY_PART_v2303.stl), cứ lờ nó đi nhé. Nó chỉ giúp tôi theo dõi các phiên bản cập nhật của bộ phận đó thôi. Các con số này sẽ không xuất hiện trong hướng dẫn lắp ráp.

✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮

G-CODE HIỆN CHƯA CÓ SẴN ĐỂ TẢI XUỐNG. _Nhiều bộ phận của mô hình đã được cải tiến hoặc sửa đổi. Các tệp G-code cập nhật sẽ sớm có mặt thôi. 😉

✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮

• Để đạt kết quả tốt nhất, tôi khuyên bạn nên sử dụng các tệp G-code có sẵn tại đây.

NẾU BẠN KHÔNG DÙNG G-CODE CỦA TÔI ĐỂ IN, HÃY ĐỌC KỸ ĐIỀU NÀY: Một số bộ phận cần phải tuân thủ cài đặt in cụ thể—như số lượng đường biên (perimeters), thêm hỗ trợ (supports), viền (brims), v.v. Nếu bạn in từ tệp *.stl, hãy xem và làm theo các khuyến nghị bên dưới của tôi nhé...

MAIN_CHASSIS.stl

• Hãy dùng tính năng Paint-on Supports và tạo hỗ trợ ở phần phía trước của mô hình giống như hình minh họa.

CAB.stl

• Rất quan trọng là phải giữ nguyên hướng đặt ngược (như trong hình) để đảm bảo chất lượng mặt sàn tốt nhất và khớp nối trơn tru với các phần khác.
• Dùng tính năng Paint-on Supports để tạo hỗ trợ chính xác như hình hướng dẫn.

CYLINDERS.stl

• Đối với phần này, bạn cần tạo custom supports như trong hình.

CONNECTOR.stl

• Tôi khuyên dùng chất liệu PET-G.
• Đặt số lượng perimeter là 4 hoặc infill 100% để tăng độ bền.

VENTIL_GEARS.stl + AXIS.stl

• Đặt số lượng perimeter là 3.

MAIN_BODY_PART.stl

• Tôi thiết kế phần này để có thể in mà không cần bất kỳ support nào và nó hoạt động rất tốt. Bạn không cần lo lắng về việc để trống khoang bên trong đâu — không cần hỗ trợ cho bộ phận này. ;)

RAILS_MOUNT.stl

• Đây là một phần rất nhỏ. Tôi khuyên dùng PET-G để tăng độ chắc chắn và in với chiều cao lớp (layer height) nhỏ nhất mà máy in của bạn hỗ trợ—ví dụ: 0.05mm.

⬆⬆ Đây là một số bộ phận quan trọng cần tuân thủ cài đặt slicer để giữ được chức năng hoặc ngoại hình hoàn hảo. Với các phần còn lại, cứ tự nhiên in theo ý bạn nhé. ;)

• Các bộ phận ventil_gears.stl, connector.stl, wheels.stl cần được kiểm tra và làm sạch trước. Đảm bảo không còn nhựa thừa, sợi chỉ nhựa trong lỗ hoặc bụi bẩn nào. Các bộ phận này được thiết kế với dung sai rất khít, nên hãy làm sạch kỹ trước khi lắp ráp. Nếu làm chuẩn, có khi bạn chẳng cần dùng đến keo luôn.

✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮

⬇⬇ Đối với ba phần này, phần màu tím chỉ ra vật liệu support cần được loại bỏ sau khi in. ⬇⬇

✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮✰✮

• Hướng dẫn lắp ráp có thể TẢI XUỐNG TẠI ĐÂY

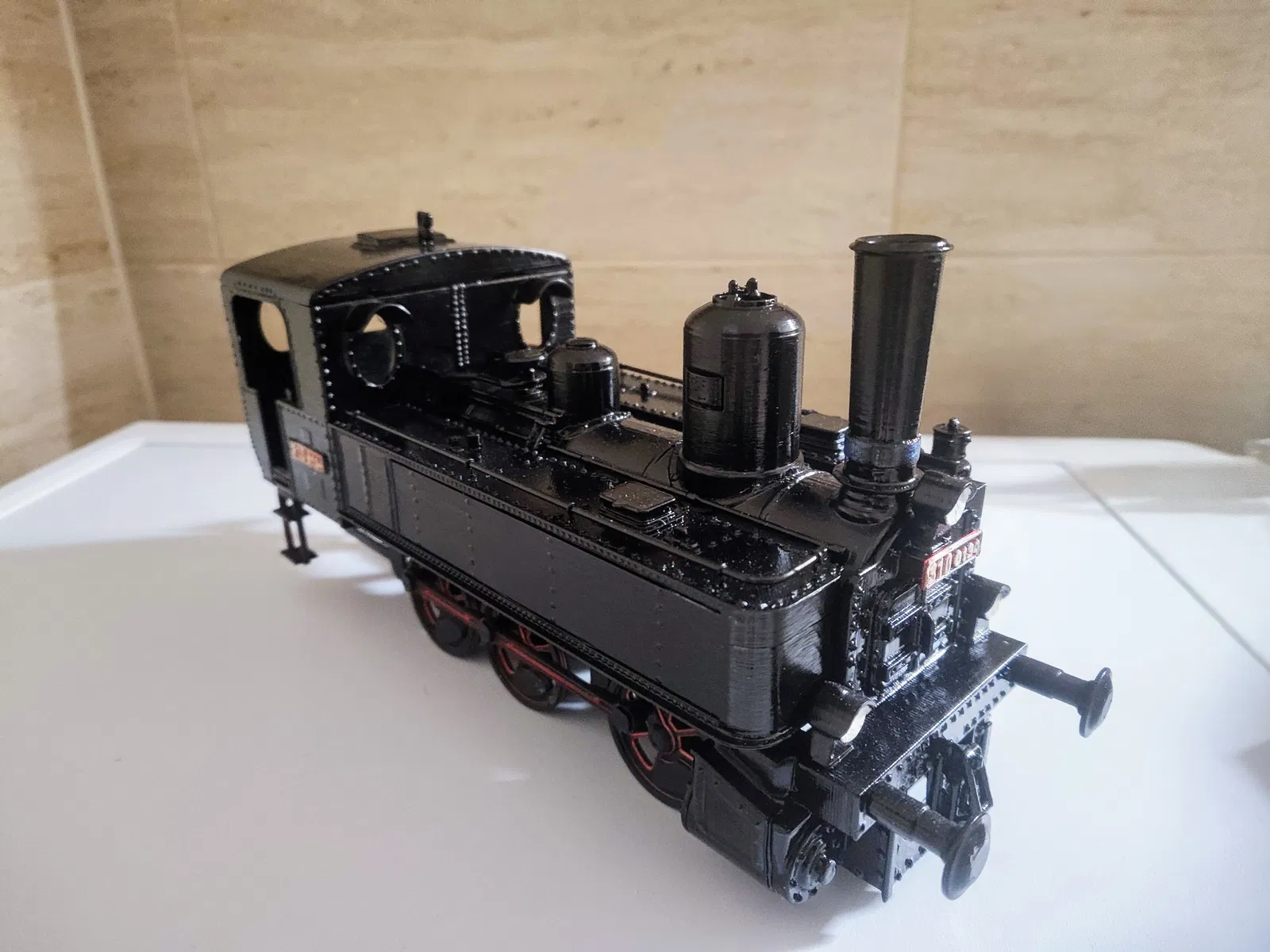

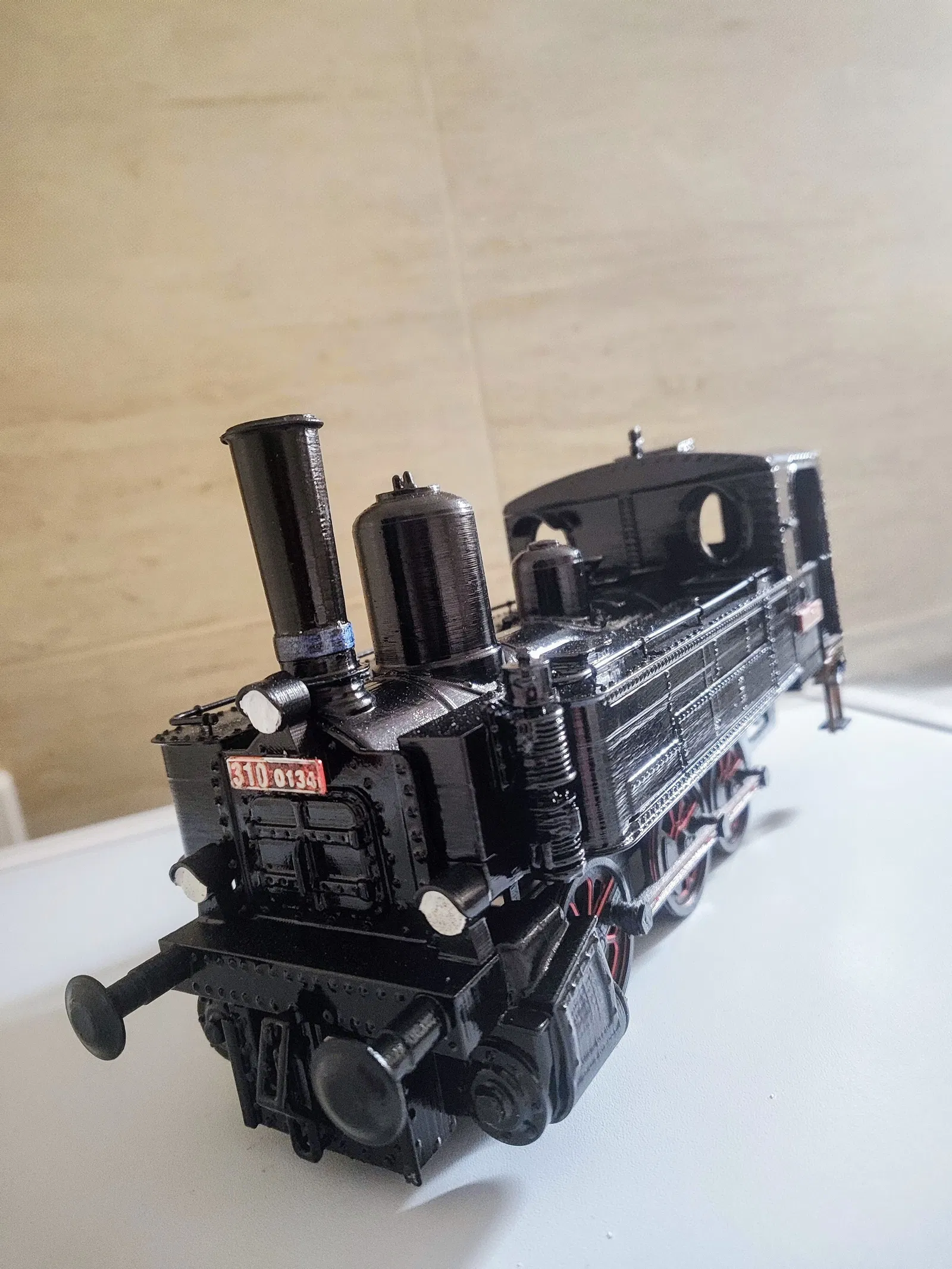

Nếu bạn thích mô hình này, hãy chia sẻ phản hồi với tôi nhé! Bạn có thể đánh giá, để lại bình luận, góp ý hoặc đặt câu hỏi, và tuyệt nhất là hãy khoe ảnh sản phẩm sau khi in nhé! 🤘😉😎
