Trước đây mình có nhiều loại giá giữ đầu tuýp (socket) khác nhau nhưng chúng không đồng bộ và trông khá lộn xộn, nên mình đã tự thiết kế bộ giá giữ riêng cho mình. Việc mua mới hoàn toàn các loại giá giữ cho tất cả đầu tuýp sẽ tốn khá nhiều tiền, vì vậy đây là thiết kế đầu tiên mình làm để tiết kiệm chi phí.

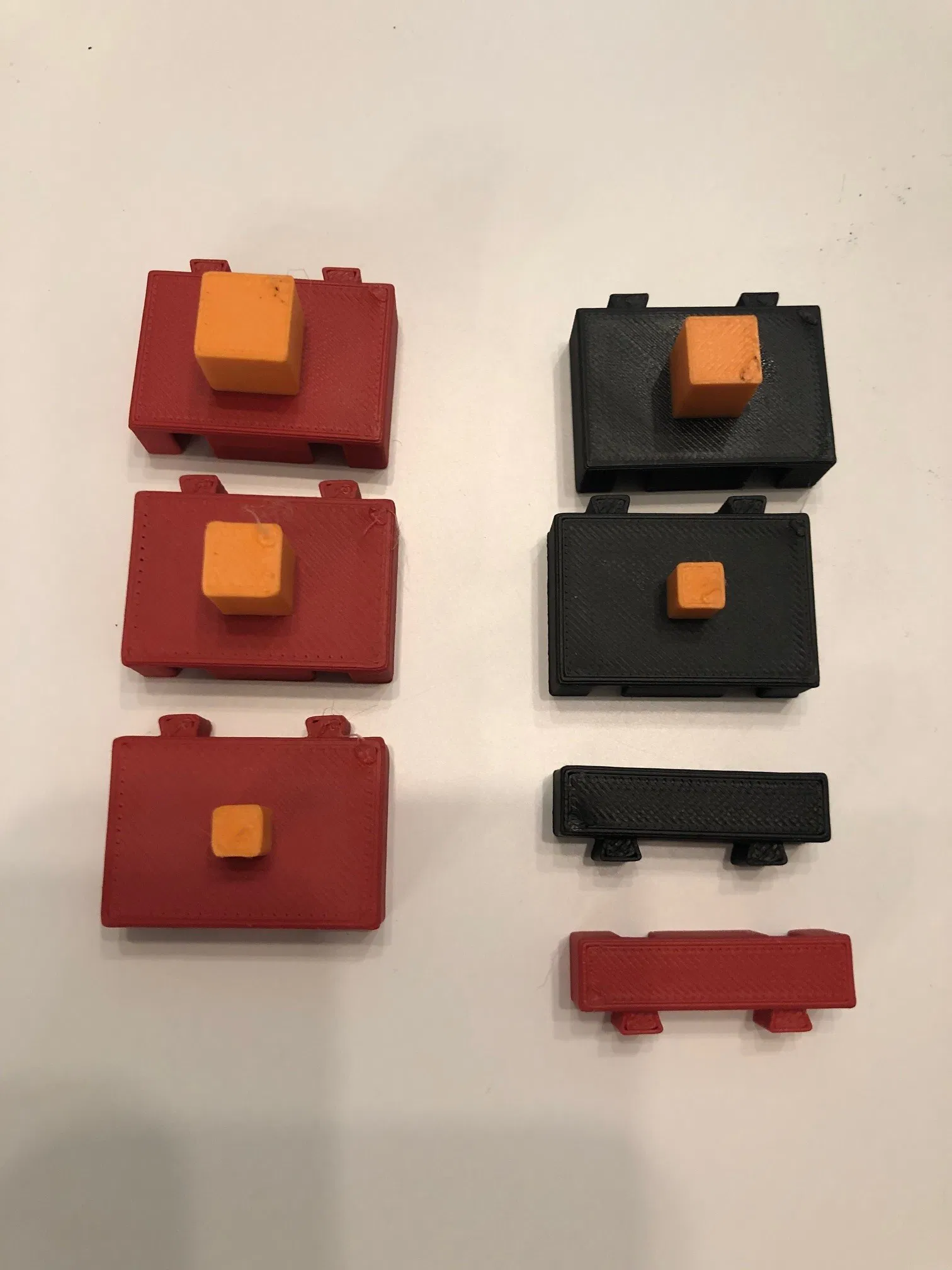

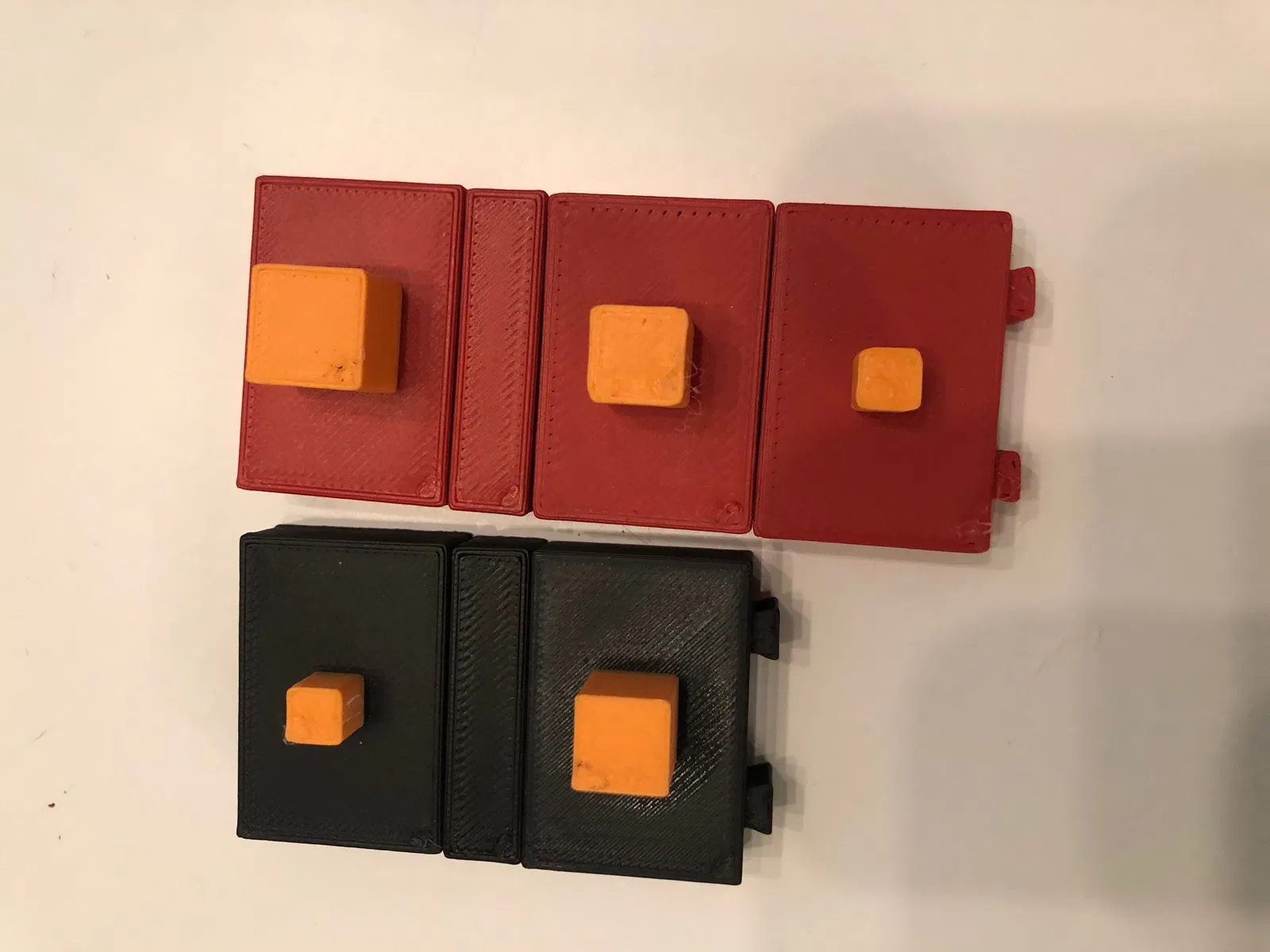

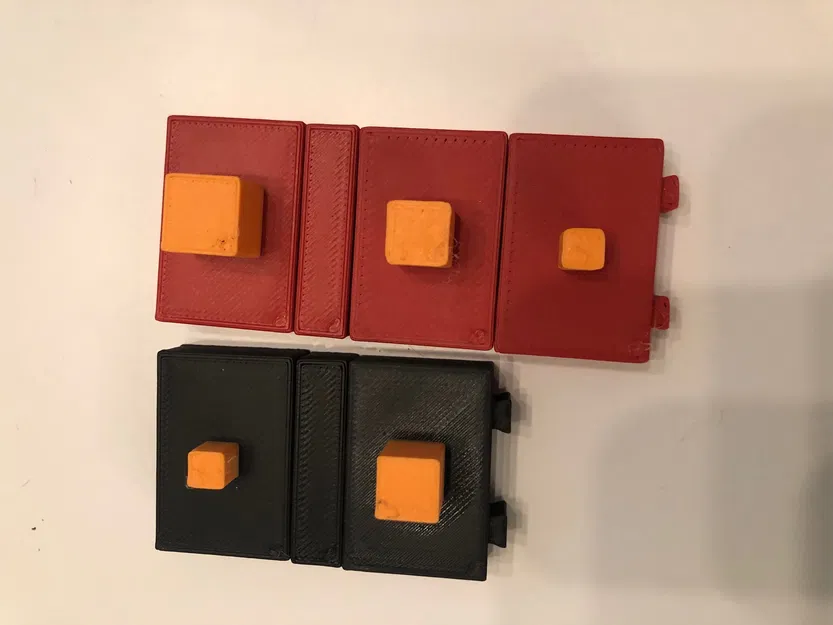

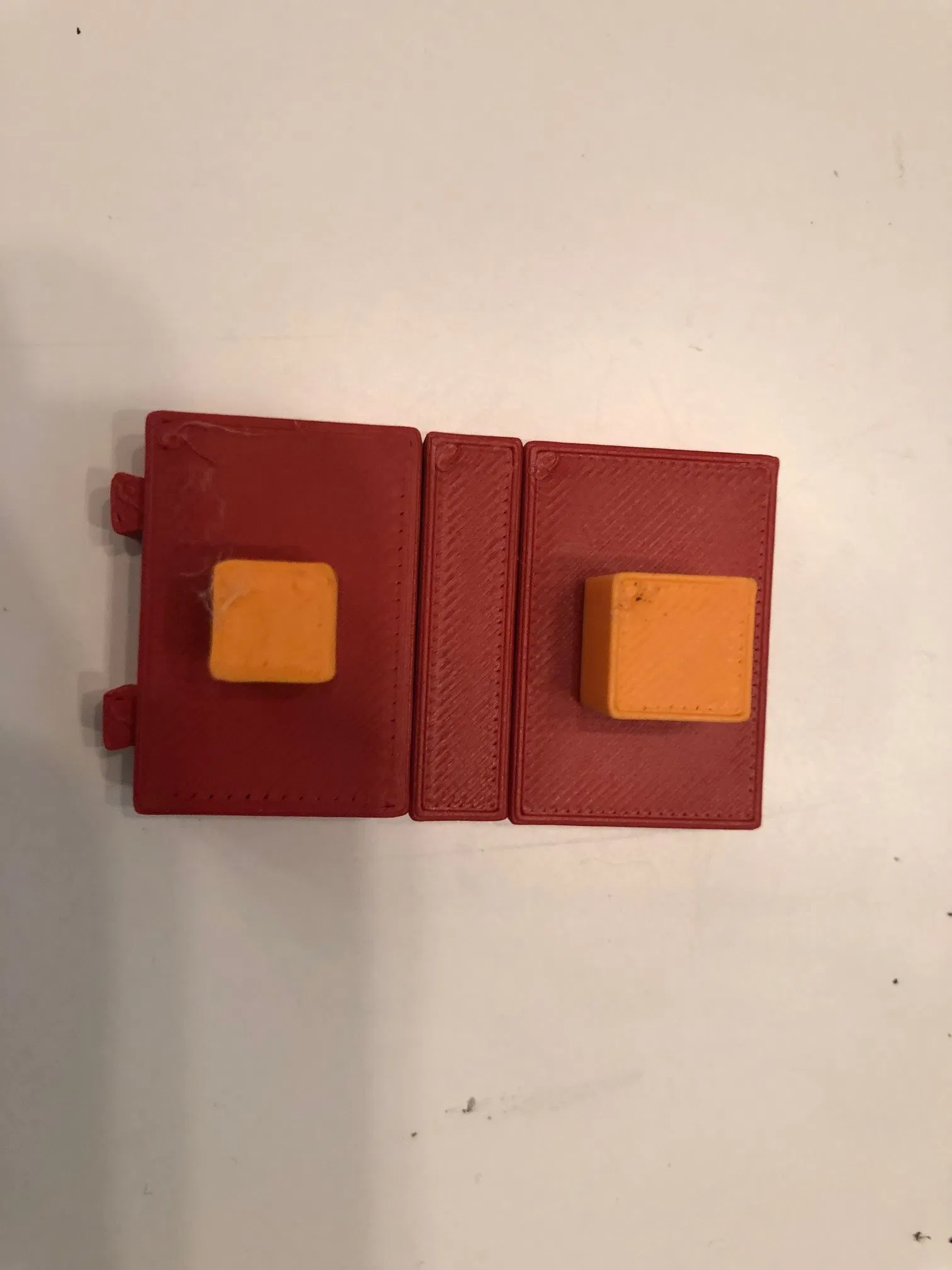

Thiết kế này không phức tạp nhưng giúp bạn in được giá giữ cho tất cả các kích thước 1/4, 3/8 và 1/2. Mình cũng đính kèm các miếng đệm (spacers) để tạo thêm khoảng cách cho những đầu tuýp kích thước lớn. Nếu đầu tuýp quá lớn, thường là loại 1/2, các giá giữ sẽ không nối lại được nên bạn cần dùng miếng đệm.

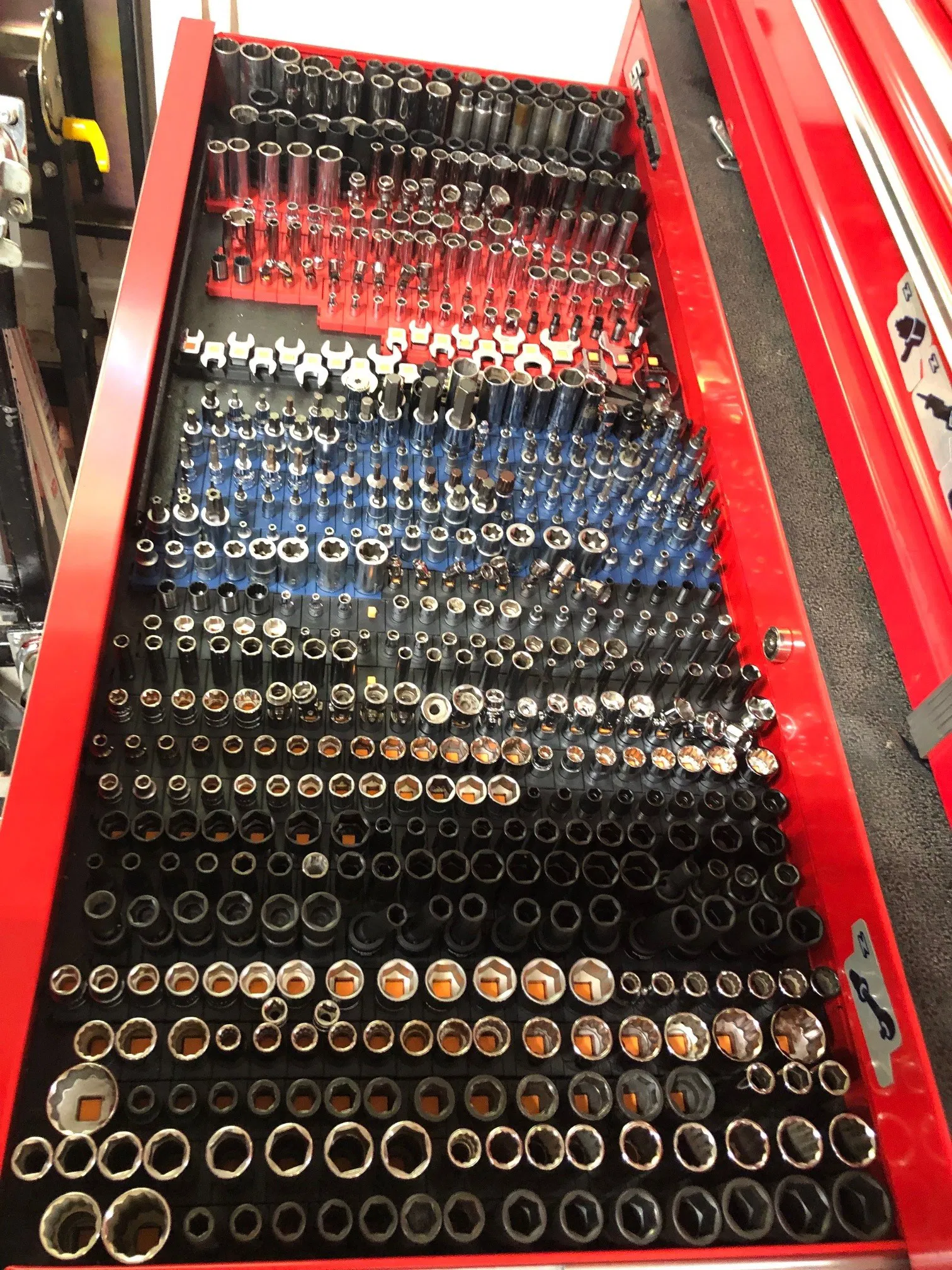

Mình đã in màu đen cho hệ mét (Metric), màu đỏ cho hệ inch (Imperial/US standard) và màu xanh dương cho các đầu tuýp đặc biệt. Mình dùng nhựa Polyterra PLA cho tất cả các màu và in các trụ giữ đầu tuýp màu cam để dễ nhận biết nếu bị thiếu đầu tuýp. Bạn có thể dùng loại nhựa khác ngoài PLA, nhưng mình thì không cần lo lắng về nhiệt độ hay ánh sáng mặt trời nên chọn PLA.

Vì giá không chịu tải nặng nên mình để infill thấp (15%) và chỉ dùng 2 lớp vỏ (vertical shells).

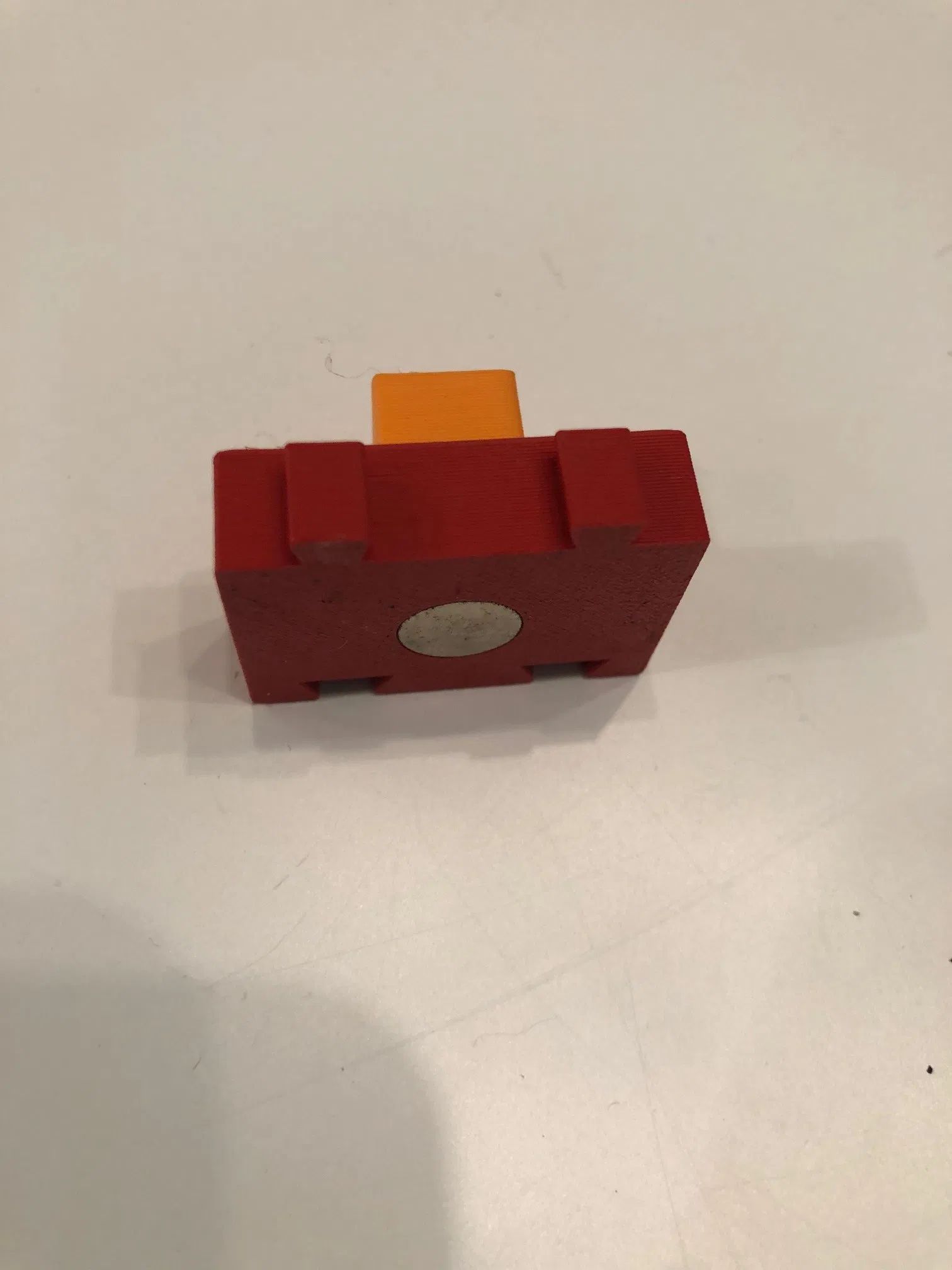

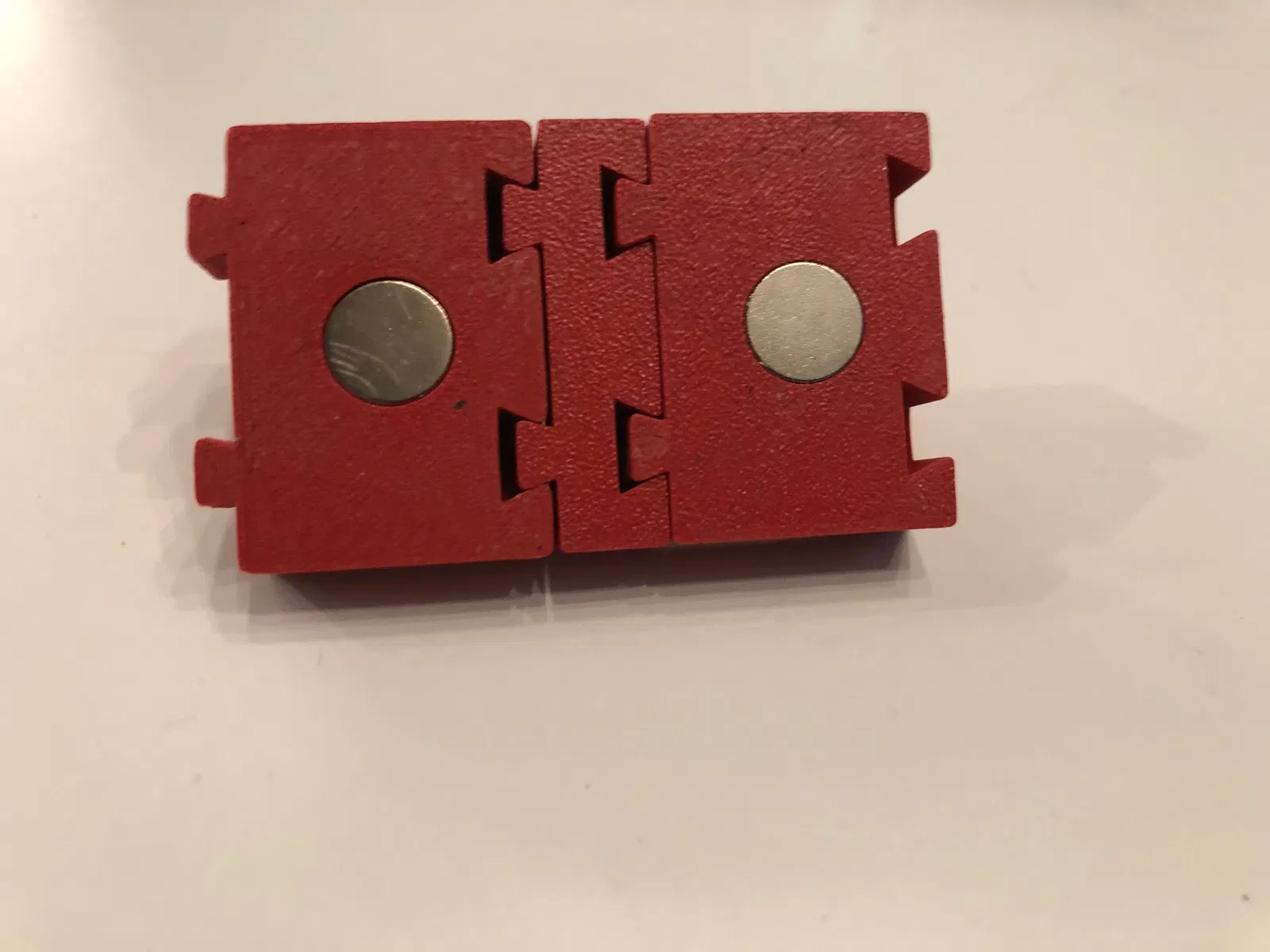

Bạn có thể cần hoặc không cần nam châm để cố định giá giữ. Nếu cần, kích thước nam châm là 10mm x 2mm. Các nam châm này thường là dạng ép vừa (press fit) nhưng mình khuyên bạn nên in thử một vài cái trước để xem có cần dùng thêm keo không nhé.

Mình đã dùng loại nam châm này từ Amazon nhưng bất kỳ loại nào tương tự cũng ổn:
https://www.amazon.com/gp/product/B07CNBSMDZ/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Thời điểm đó mình chưa có đầu phun 0.6mm nên in tất cả bằng đầu 0.4mm và mọi thứ đều vừa vặn. Nếu bạn dùng kích thước đầu phun khác và nam châm không vừa, có thể bạn sẽ cần tinh chỉnh lại một chút cài đặt nhé.
