Băng đạn AKM AK-47 10/30 viên V2 (Tương thích lò xo AR-15)

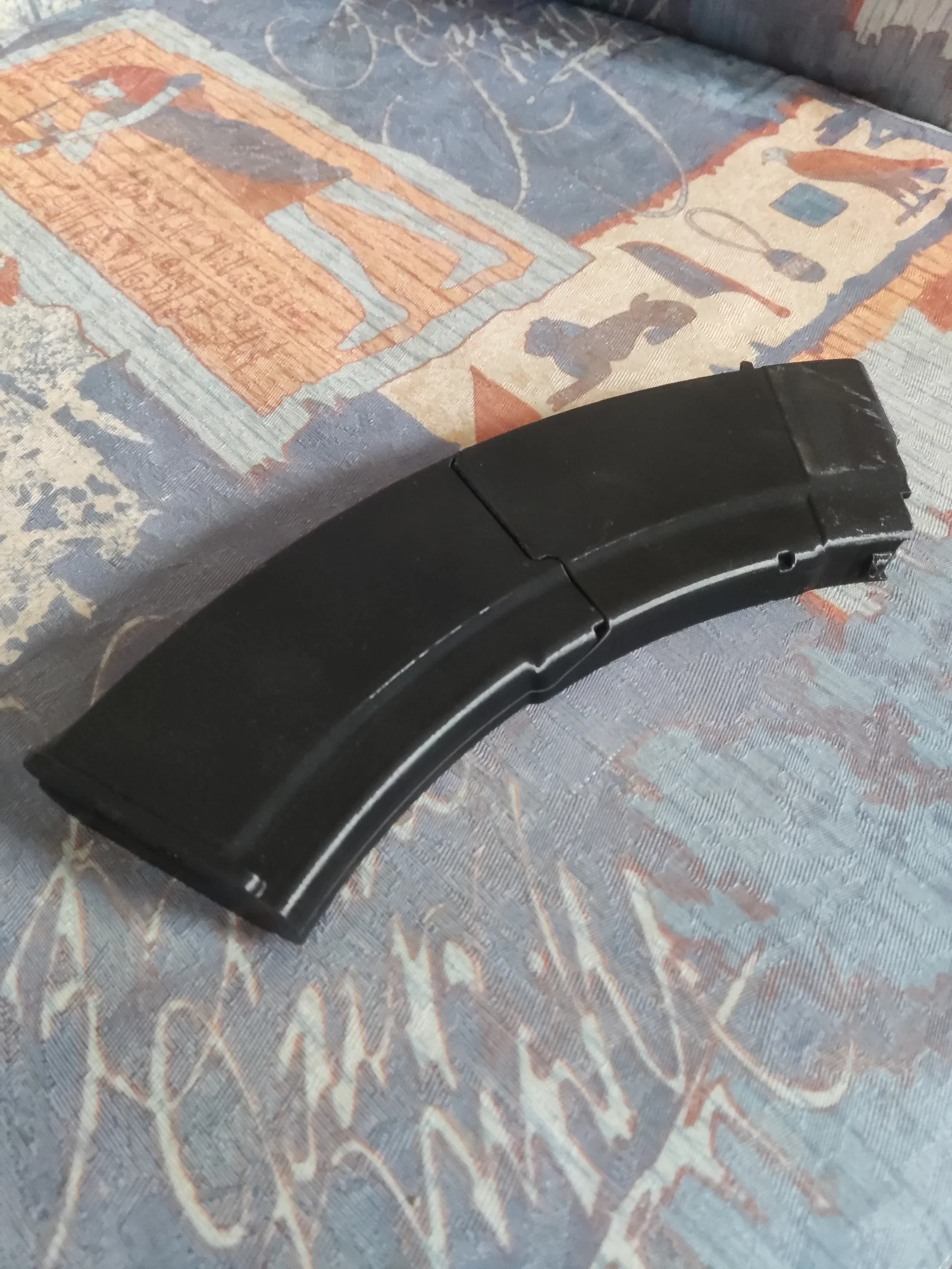

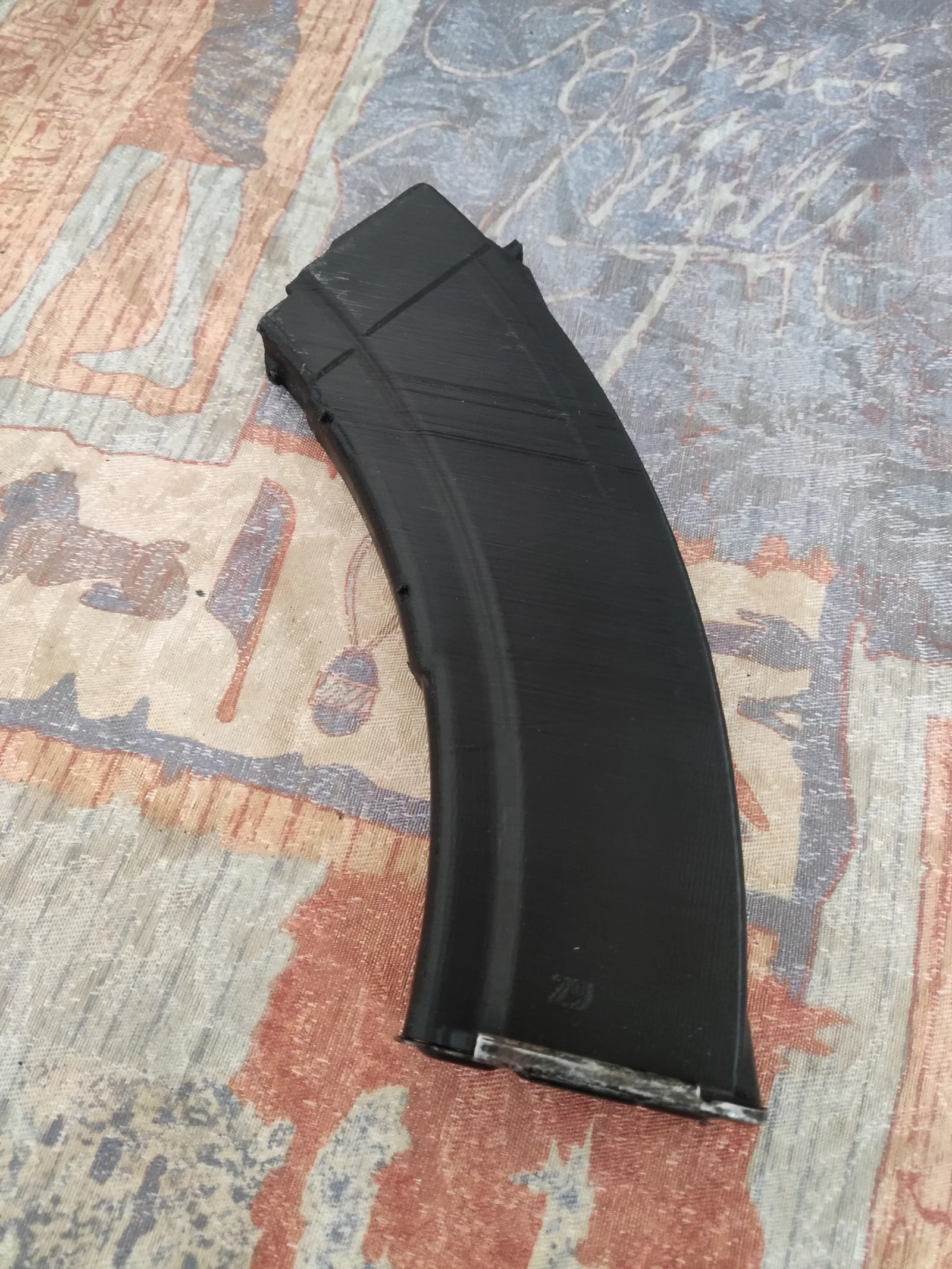

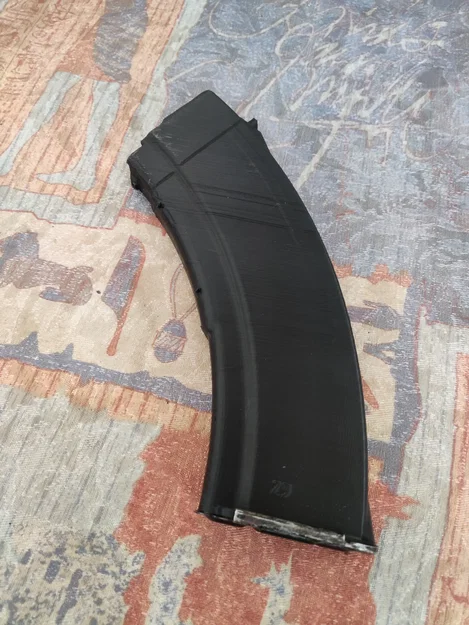

Đây là phiên bản V2 của băng đạn in 3D dành cho các dòng súng AK-47 và AKM. Thay đổi lớn nhất nằm ở phần tiếp đạn (follower) tương thích với lò xo AR-15 và thiết kế được gia cố chắc chắn hơn, giúp ngăn tình trạng biến dạng vách ngăn do áp lực từ lò xo.

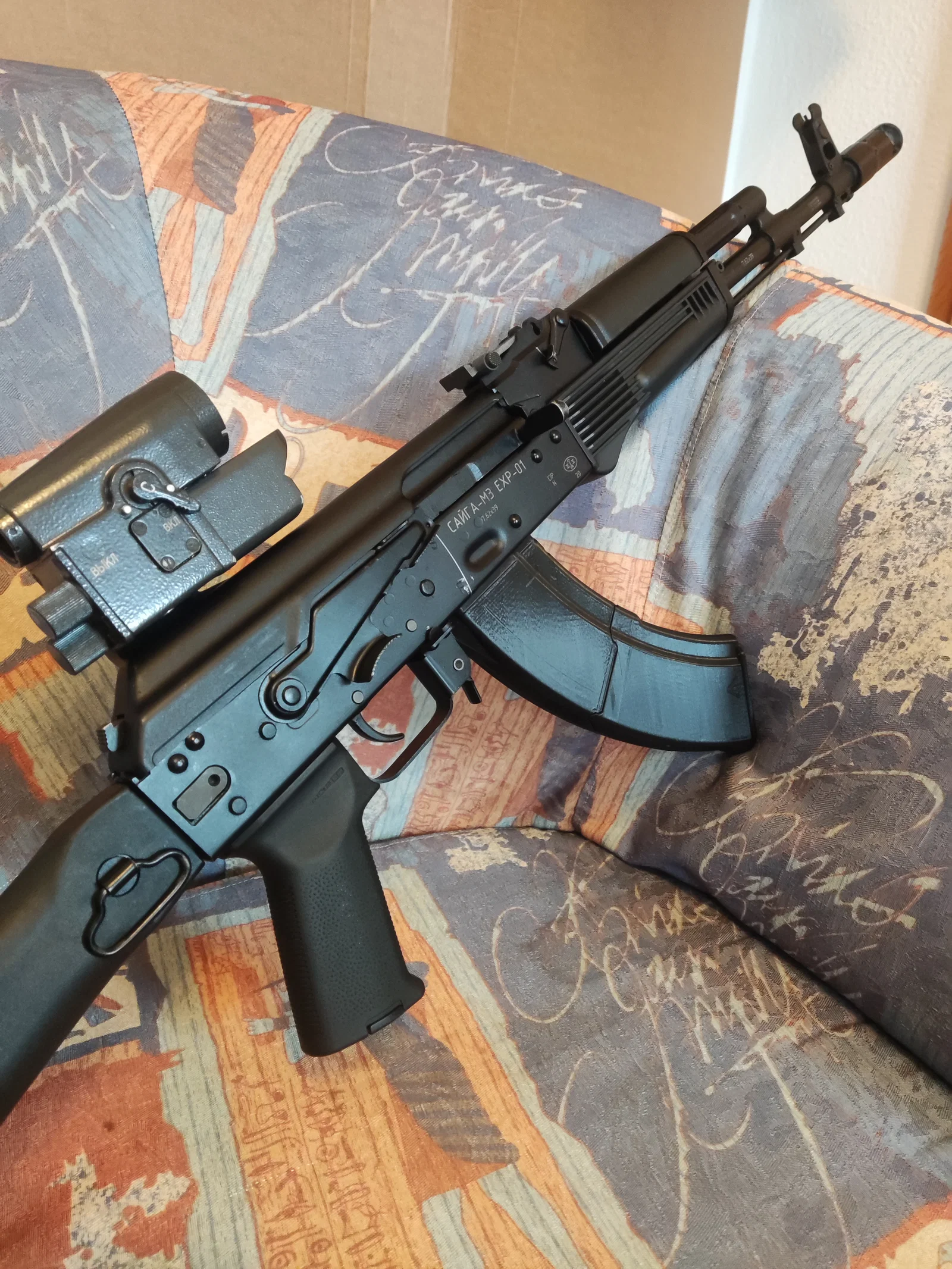

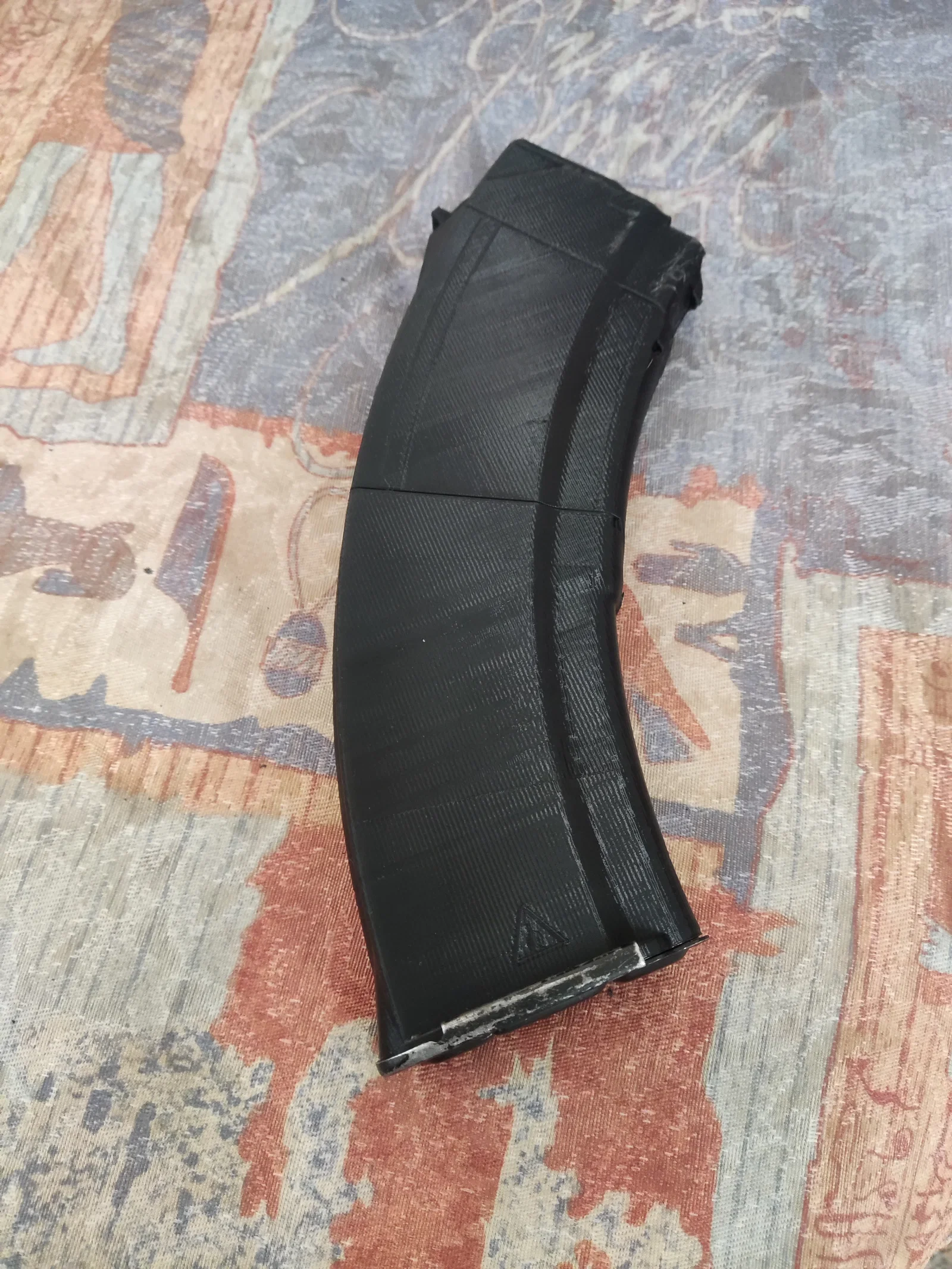

Bản thiết kế này bao gồm mẫu 10 viên với kích thước tương đương băng đạn AKM AG-4/Bakelite nguyên bản, giúp tổng thể trông thẩm mỹ hơn nhiều.

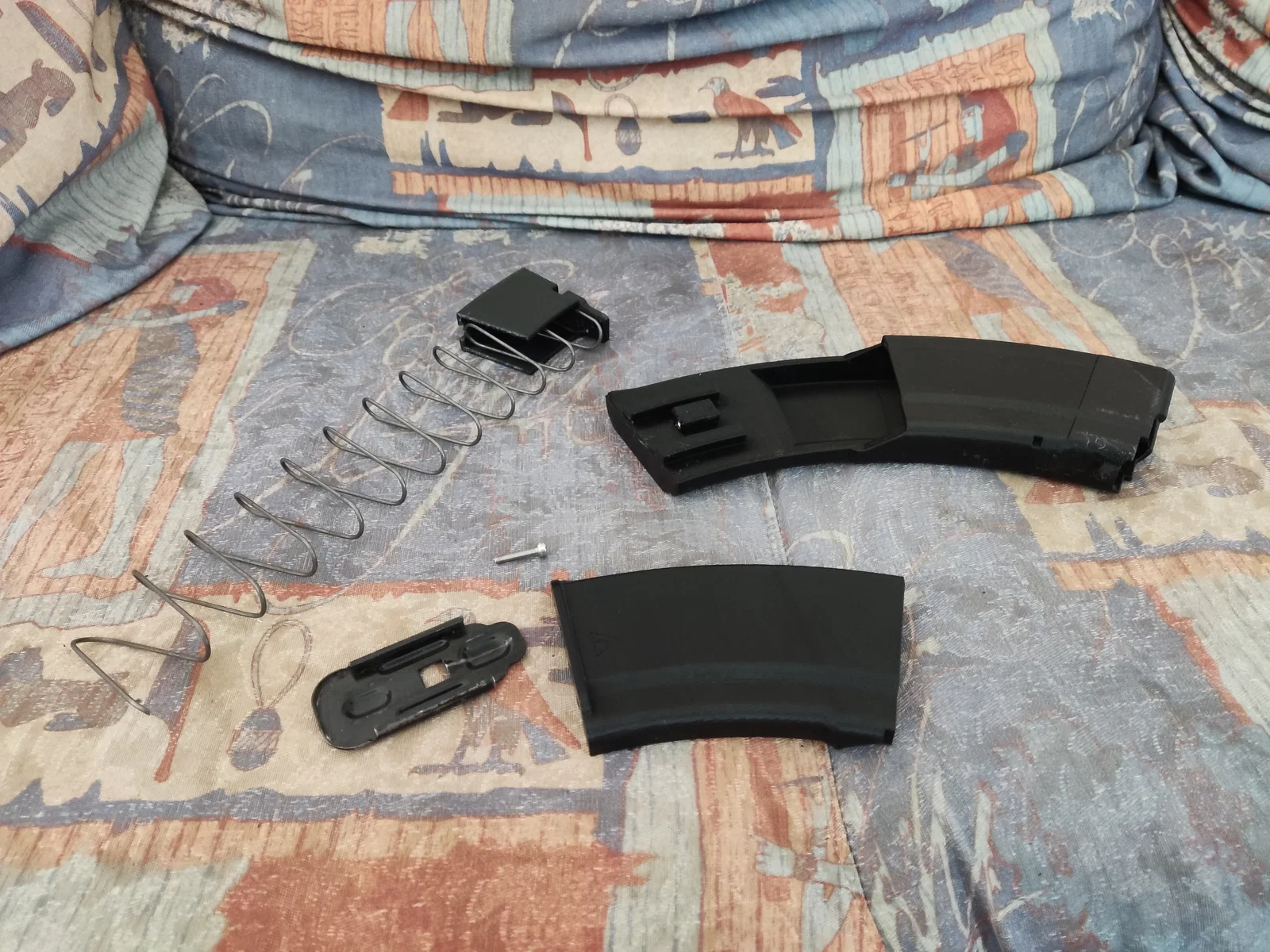

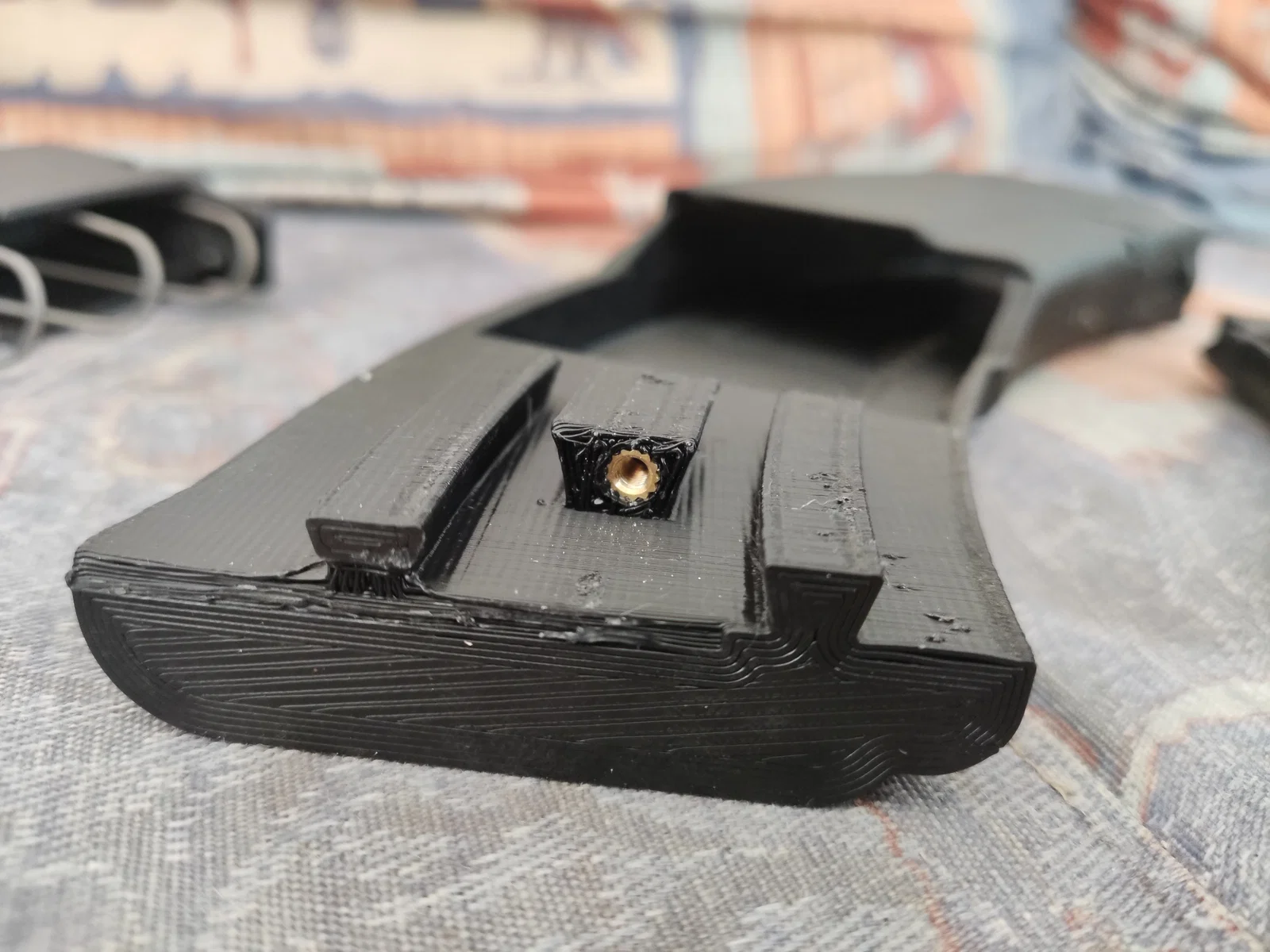

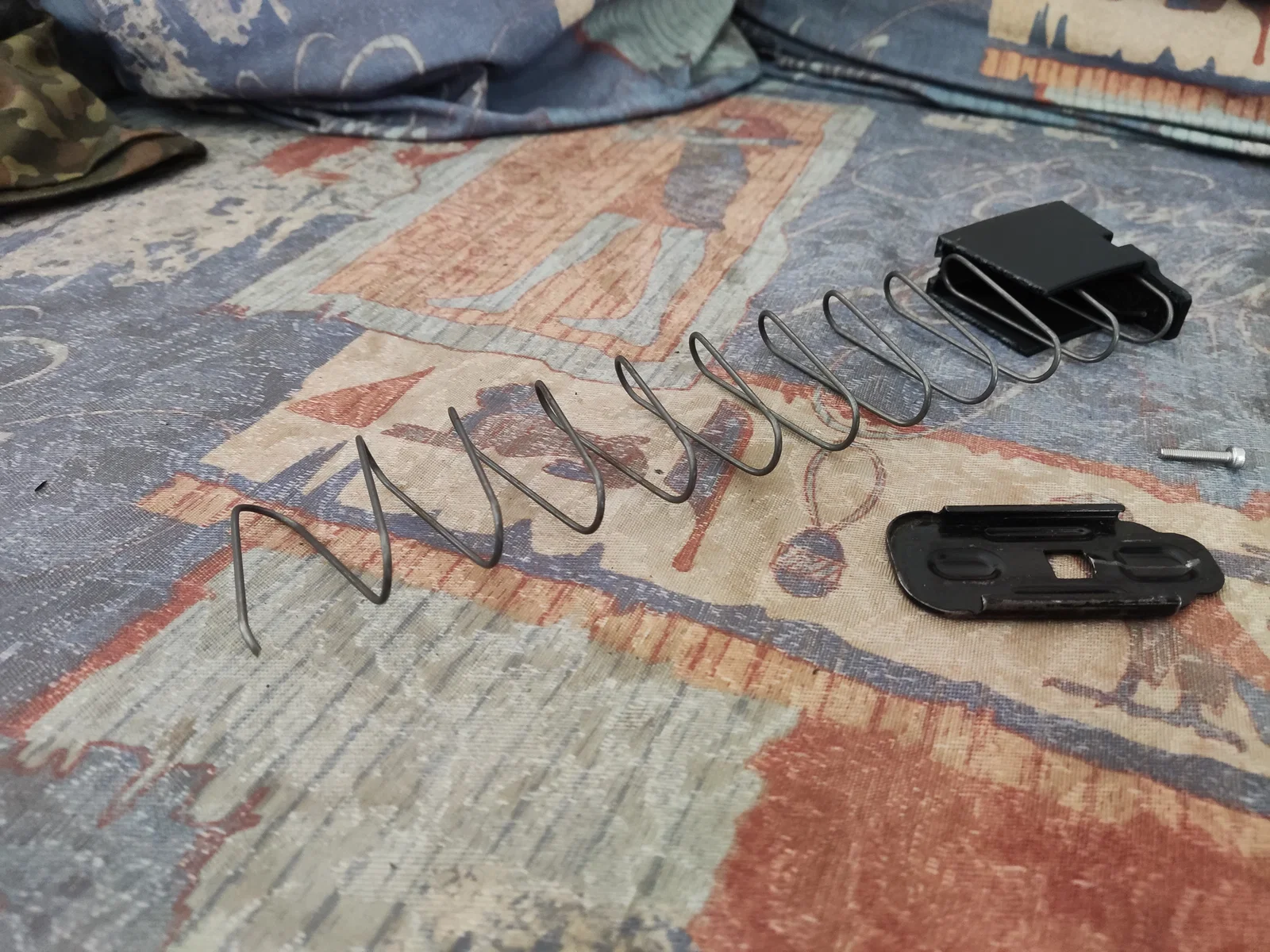

Ngoài các linh kiện in 3D, bạn chỉ cần một nửa lò xo băng đạn AK-47, cắt theo chiều dài phù hợp. Sau khi cắt, bạn có thể uốn phần đuôi lò xo để cố định dễ dàng hơn. Ngoài ra, bạn cần thêm một ốc nhiệt (heatset insert) M3 và một ốc vít M3 có chiều dài ren ít nhất 18mm.

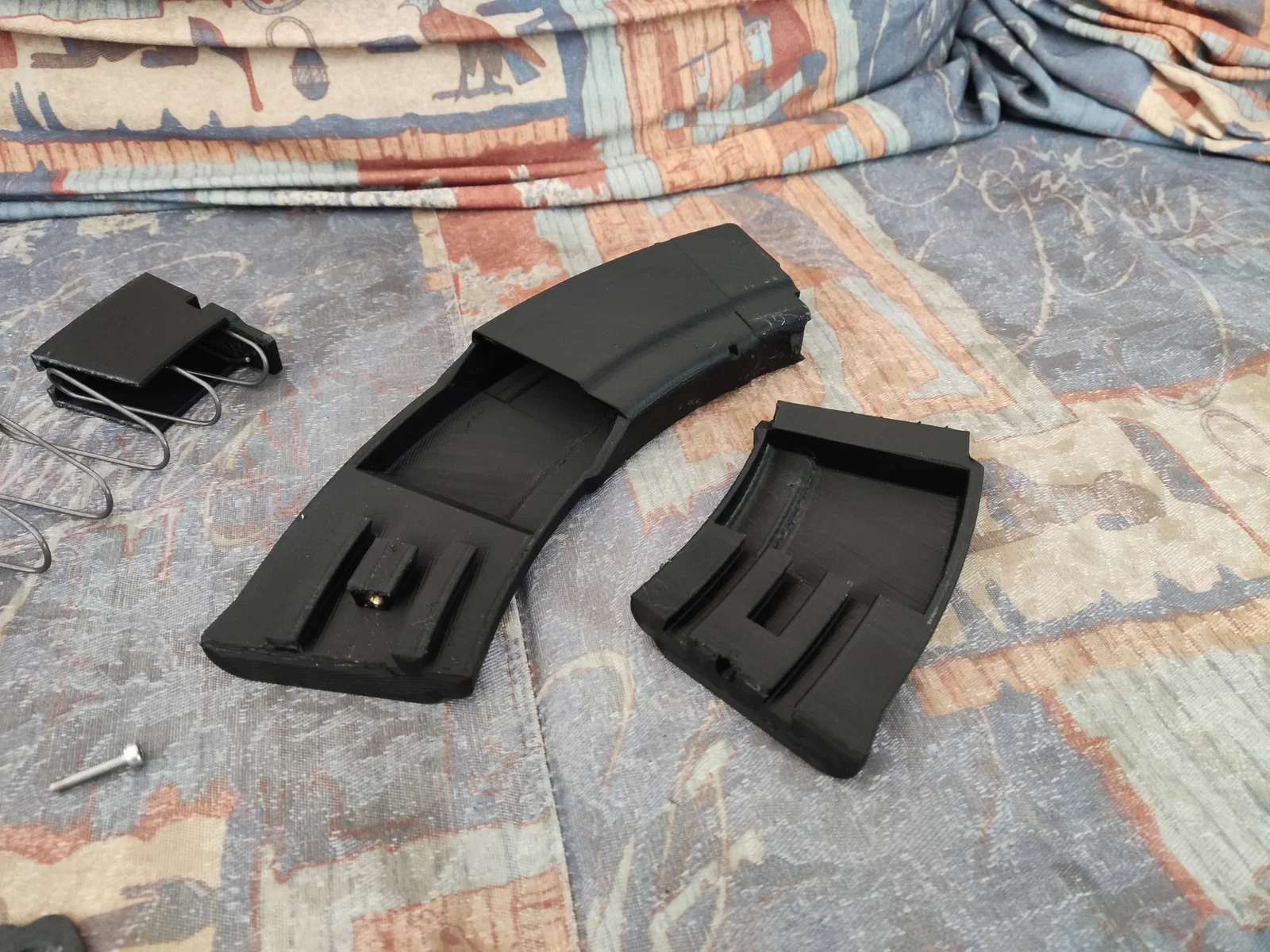

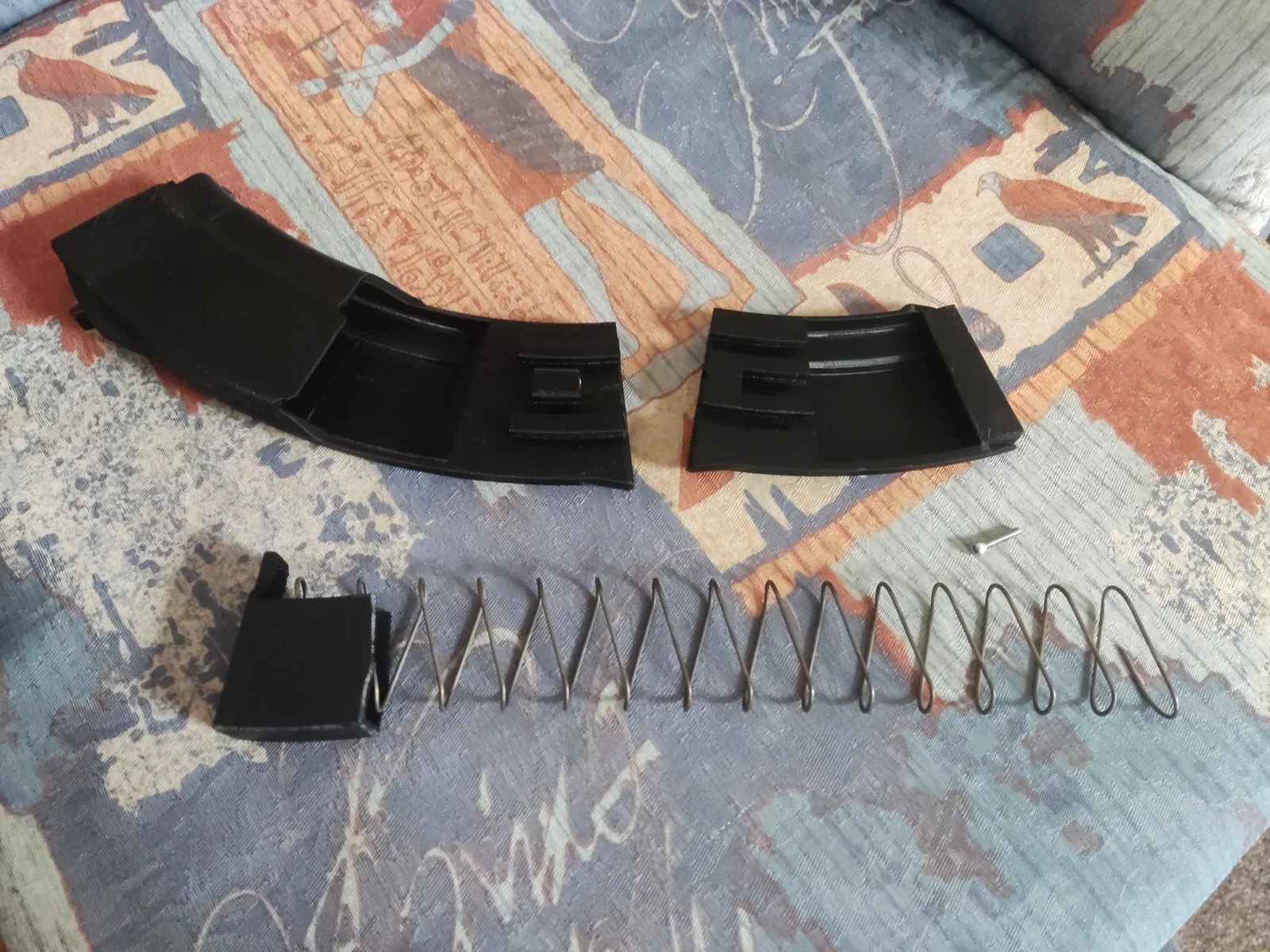

Cách lắp ráp: Sau khi in, bạn nung chảy ốc nhiệt vào vị trí, lắp lò xo và phần tiếp đạn vào, sau đó ráp băng đạn và cố định phần thân bên bằng ốc vít M3. Băng đạn này tương thích với tất cả các loại đế (baseplate) dành cho băng đạn nhựa AK.

Thân băng đạn được dựa trên tệp thiết kế của băng Bakelite (6L10?) có sẵn trên mạng, tôi chỉ chỉnh sửa lại để phù hợp với mục đích sử dụng cá nhân.

Hướng dẫn in Bạn cần có máy in được cân chỉnh chuẩn. Các cài đặt cụ thể không quá khắt khe vì băng đạn này không chịu áp lực quá lớn.

Phần thân và đế băng đạn nên in ở tư thế đứng, phần tiếp đạn và chốt giữ đế nên in nằm nghiêng. Nếu gặp khó khăn về độ bám dính bàn in do diện tích tiếp xúc nhỏ, bạn nên dùng thêm brim hoặc keo hỗ trợ. Tôi in thử nghiệm với độ dày tường 4 lớp, nhưng bạn có thể in đặc hoàn toàn. Tôi đã sử dụng nhựa eSun PLA+, nhưng hầu hết các loại nhựa thông dụng đều ổn.

Cài đặt máy in

• Kích thước đầu in: 0.4mm
• Độ cao lớp in: 0.2mm
• Nhiệt độ đầu in: 205-225°C (tùy chỉnh theo loại nhựa của bạn)
• Nhiệt độ bàn in: 60°C (tùy chỉnh theo loại nhựa của bạn)
• Số lớp tường: 4 (tùy chỉnh theo nhu cầu)
• Hỗ trợ (supports): Bật
