BMO Nintendo Switch Stand

Giới thiệu

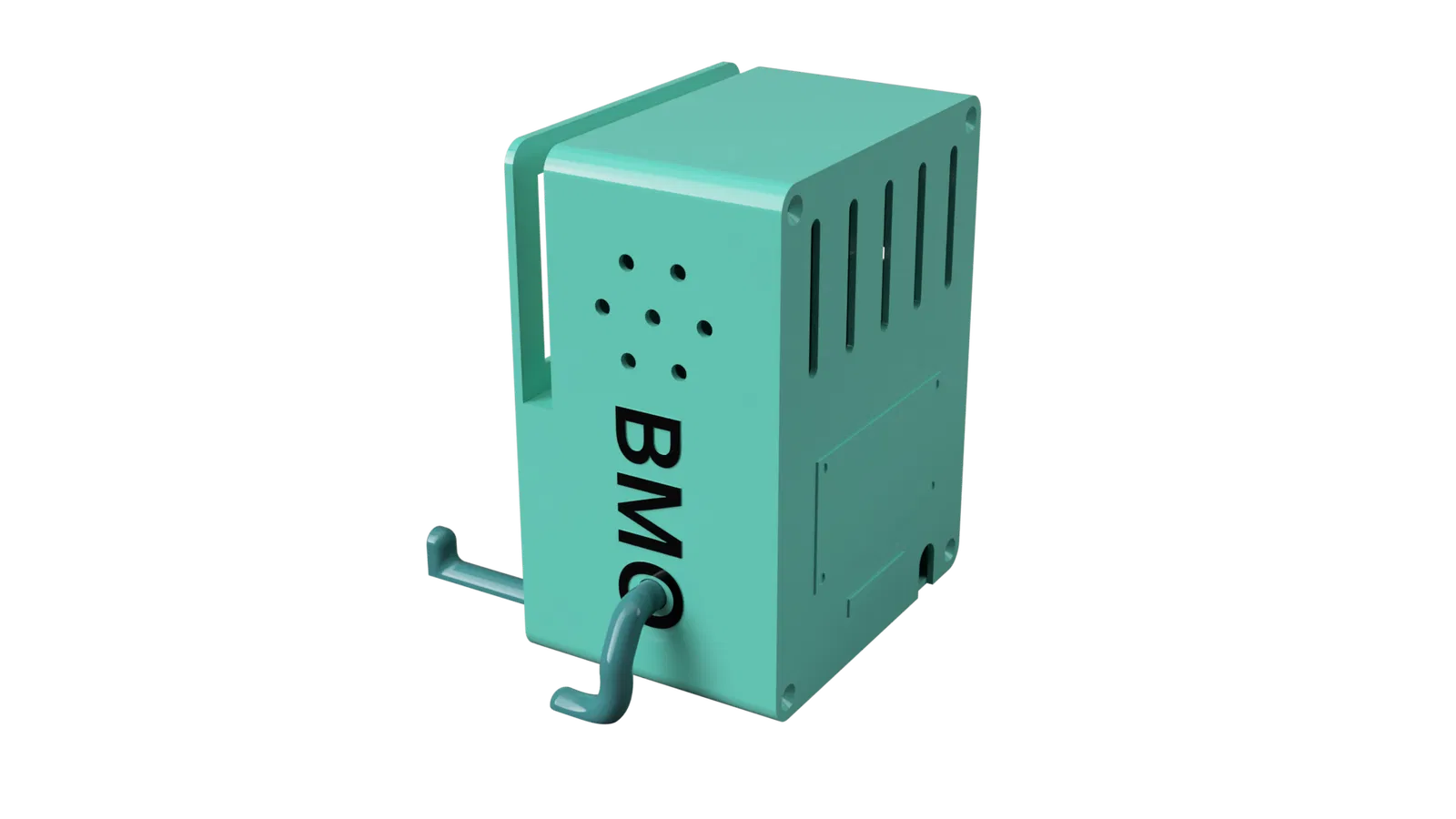

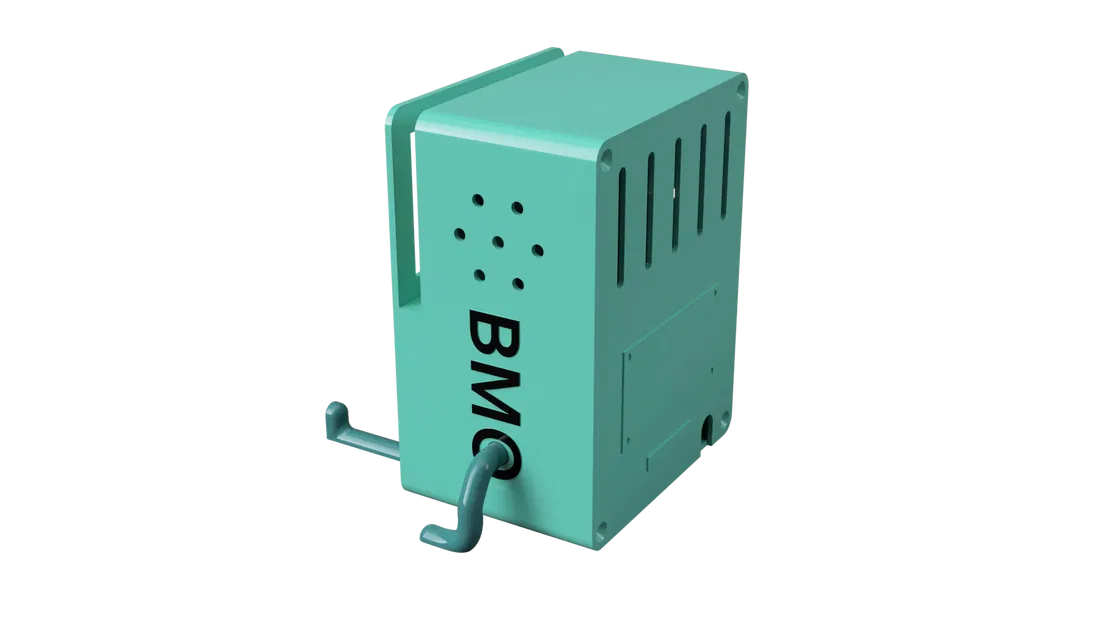

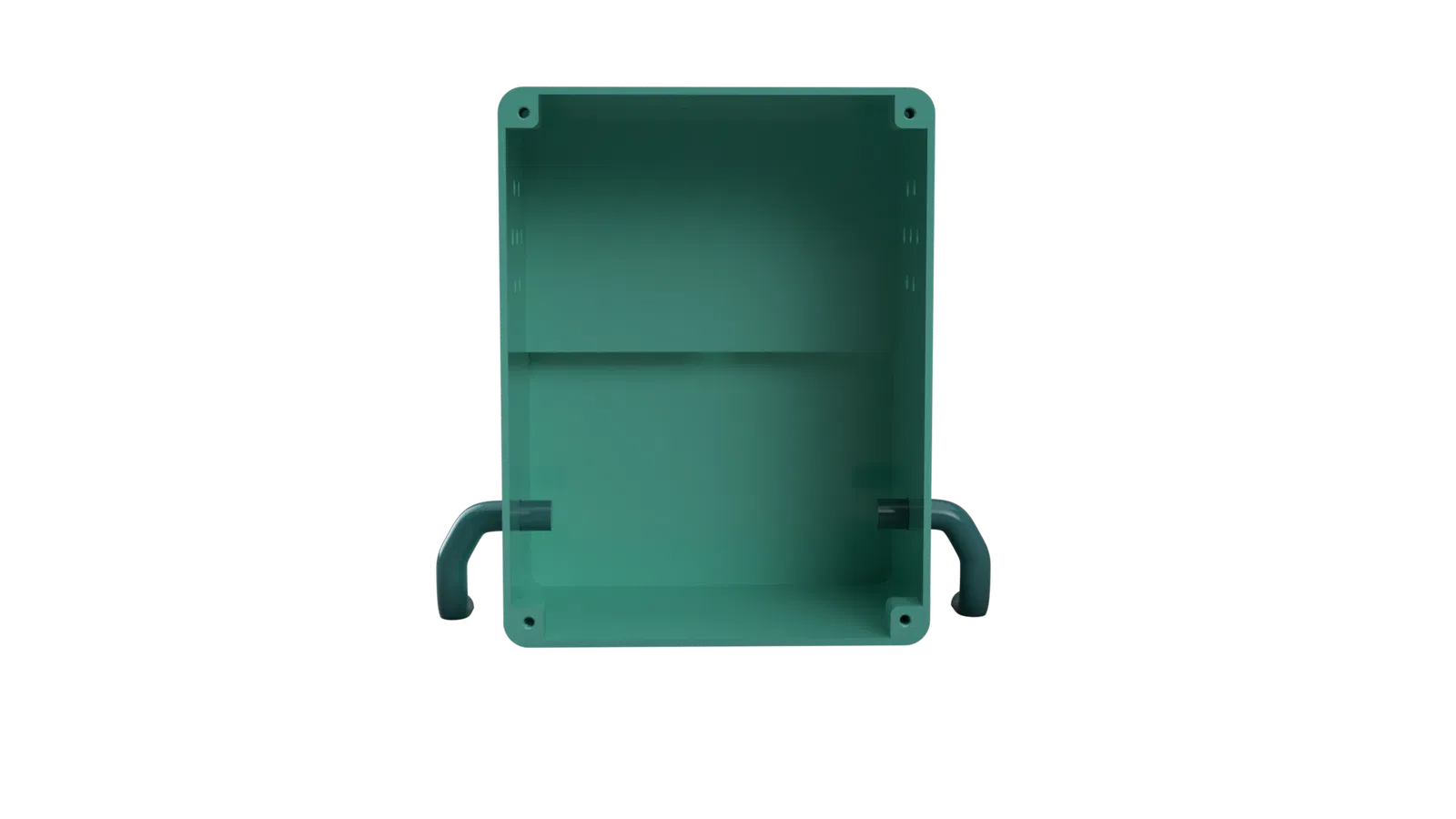

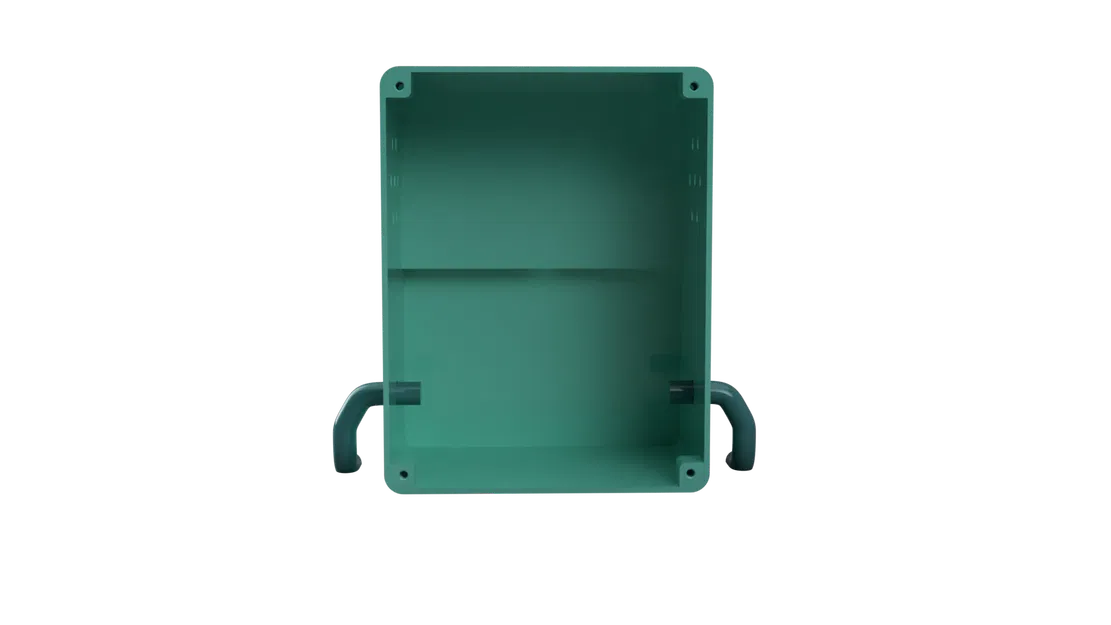

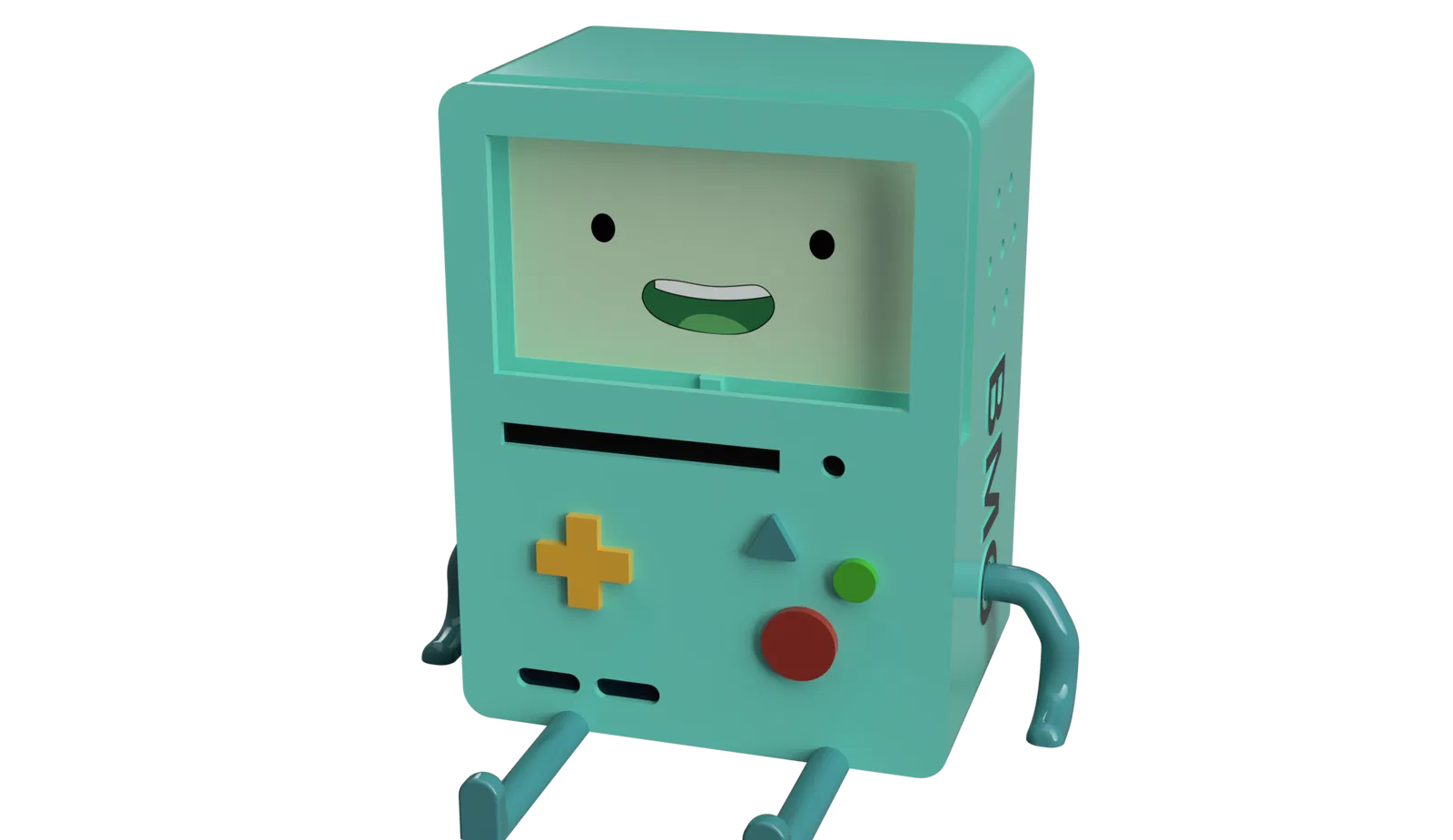

Đây là mô hình đế giữ Nintendo Switch hình BMO. Mình thiết kế với tỉ lệ gần như chính xác với nhân vật trong phim dựa trên kích thước phần mặt. Ngoài ra còn có một khoảng không gian trống khá lớn ở phía sau để cất giữ phụ kiện. Nếu bạn đang tìm một mô hình in dễ dàng, tốn ít nhựa thì cái này không dành cho bạn đâu, mục tiêu của mình là tạo ra một khối BMO thật hoành tráng. Nó yêu cầu phải dán keo và lắp ráp khá kỳ công, không hề đơn giản như mấy mẫu khác. Mình sẽ không chỉnh sửa hay làm thêm mẫu mới nữa, nhưng mình đã đính kèm các tệp nguồn để mọi người có thể tự remix hoặc chỉnh sửa cho mục đích phi thương mại nếu muốn. Mình cũng bao gồm phần thân không có đế cắm Switch nếu bạn chỉ đơn thuần muốn làm mô hình BMO để trưng bày.

Các bộ phận này được chia sẻ miễn phí theo giấy phép Creative Commons - Ghi công - Phi thương mại - Chia sẻ tương tự. Sản phẩm không kèm theo bảo hành, đảm bảo hay trách nhiệm pháp lý cho các tệp hoặc bộ phận được sản xuất từ chúng. Bạn chịu trách nhiệm hoàn toàn trong việc đánh giá độ bền và ứng dụng phù hợp cho các bộ phận bạn in ra.

Các bộ phận cần in

Có vài lựa chọn tùy theo khả năng của máy in của bạn. 3 tệp cuối cùng là những tệp mình đã dùng để in phần thân, giúp tách rời phần màn hình khỏi thân máy để tránh phải in bridge quá lớn.

Bạn cần in các bộ phận sau:

1. Bộ tay và chân
2. Mặt sau
3. Thân máy
   • Thân nguyên khối
   • Thân tách rời phần mặt (có thể in riêng các nút bấm)
   • Thân tách rời phần mông (có thể in thêm 2 bộ phận khác với mẫu Butt_S)

Mô hình này rất to, sẽ tốn khoảng 1 cuộn nhựa. Mình in với độ dày lớp 0.4mm, infill 25%, và 3 lớp tường. Vì in khá lớn nên mình khuyên bạn nên có buồng in (enclosure). Mình có đính kèm một tệp STL với các chốt góc vì mẫu của mình hay bị cong vênh khỏi bàn in.

Phần thân có một đoạn bridge lớn nếu bạn chọn in không hỗ trợ (support). Mình nghi là một số máy in không làm được điều này (bạn có thể thử bài kiểm tra này). Cura có vẻ muốn in lơ lửng nếu bạn không chỉnh hướng lớp đáy, mình đã phải thiết lập "top/bottom layer directions" là [90, 0], điều này còn tùy vào cài đặt khác nên hãy kiểm tra kỹ nhé. Nếu máy in không làm được bridge này, mình khuyên bạn nên in hai tệp BMO_Body_Split_Butt_S_Screen_Removed.

Lắp ráp

Phụ kiện cần mua ngoài:

• 4 ốc vít chìm M5x0.8 (dài tối đa 80mm)
• 1 tấm ảnh 140mm x 80mm hình mặt BMO
• Cáp sạc Nintendo Switch nếu bạn muốn dán cố định vào. Hoặc dùng dock loại này để cắm HDMI.

Hãy chà nhám và sơn tất cả các bộ phận trước khi dán keo.

Mặt sau được giữ bằng ốc vít chìm M5.

Bạn có thể đặt tấm ảnh mặt BMO vào phía sau chỗ đặt máy Switch để nhìn cho đẹp khi không cắm dock.

Bạn cũng có thể dùng súng bắn keo để gắn cáp sạc vào. Nên thắt một nút thắt ở bên trong để cáp không bị kéo tuột ra ngoài.

Nếu bạn in phần mặt riêng thì hãy dán nó vào.

Mình đã thử tìm cách làm cho tay cử động được nhưng chưa tìm ra bộ phận nào ổn. Có thể dùng kiểu "Flexi Ties" nhưng loại nhỏ hơn, mình rất hoan nghênh mọi góp ý.

Nhật ký thay đổi

31/12/20: Mình nhận thấy một số bộ phận to quá mức cần thiết nên đã giảm độ dày tường của thân máy để tiết kiệm nhựa. Mình cũng đã xóa các phần không có màn hình vì không hữu ích lắm. Các file render đã được cập nhật.

08/01/21: Đã in và kiểm tra hoàn tất. Mình thấy chỗ đặt Switch hơi chật nên đã nới thêm 0.15mm vào khe cắm.

20/02/24: Thêm phần chân dạng clip. Chân cũ hay bị gãy nên kiểu mới này sẽ bền hơn và không cần dùng keo.

Tệp thiết kế

Các tệp Fusion 360 có tại đây: a360.co/3007U21

Được cấp phép theo các điều khoản tương tự.
