Bộ truyền động trục vít và bánh vít chuẩn Metric cho dự án 3D

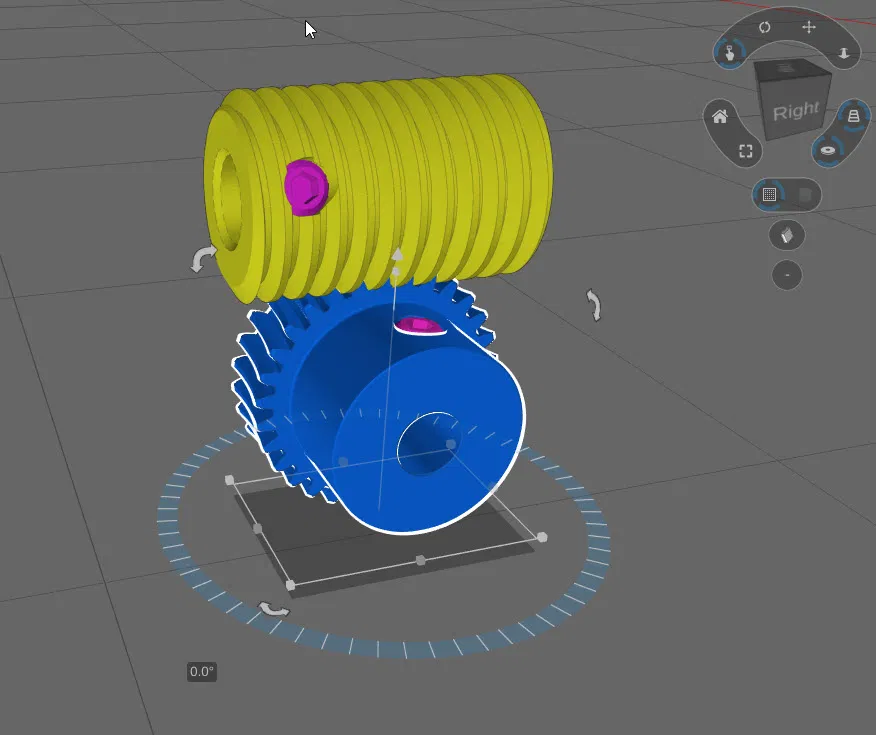

Bộ truyền động trục vít bánh vít (Metric Worm and Worm Gear) hoàn chỉnh

Bạn đang tìm kiếm một giải pháp truyền động cơ khí chính xác cho dự án 3D của mình? Bộ mô hình Metric Worm and Worm Gear này là lựa chọn tuyệt vời dành cho những ai đam mê cơ khí và robot. Với thiết kế theo chuẩn hệ mét, bộ trục vít (worm) và bánh vít (worm gear) này được tối ưu hóa với góc nghiêng 20 độ, mang lại khả năng truyền mô-men xoắn mạnh mẽ và thay đổi hướng trục quay một cách hiệu quả. Đây là thành phần không thể thiếu để xây dựng các hệ thống giảm tốc hoặc các cơ cấu khóa tự động trong các mô hình máy móc phức tạp.

Thiết kế của mô hình này chú trọng vào sự linh hoạt, cho phép người dùng dễ dàng tùy chỉnh tỷ lệ kích thước sao cho phù hợp với không gian và yêu cầu kỹ thuật riêng biệt của từng dự án. Dù bạn đang chế tạo một mô hình máy nâng, bộ truyền động cho cánh tay robot hay các cơ cấu xoay tự động, bộ phận này đều cung cấp nền tảng vững chắc. Ngoài các tệp STL tiêu chuẩn để in 3D nhanh chóng, bộ tài liệu còn bao gồm các tệp định dạng Step, giúp những người sử dụng phần mềm CAD chuyên nghiệp dễ dàng chỉnh sửa thông số để tích hợp vào bản vẽ kỹ thuật chi tiết hơn.

Để đạt được hiệu quả vận hành tốt nhất, bạn cần chú ý đến một số kỹ thuật in 3D cơ bản như sau:

• Độ chính xác khi in: Nên sử dụng layer height từ 0.12mm đến 0.16mm để các rãnh răng đạt độ mịn tối đa, giúp giảm ma sát khi vận hành.
• Lựa chọn vật liệu: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ bền cơ học và khả năng chịu nhiệt khi bánh răng phải làm việc liên tục.
• Thiết lập Infill: Hãy đặt thông số Infill từ 40% đến 60% với kiểu zigzag hoặc gyroid để bộ phận đủ cứng cáp, tránh bị biến dạng dưới tải trọng.
• Xử lý sau in: Do đặc thù là chi tiết cơ khí, sau khi in bạn nên chà nhám nhẹ các bề mặt tiếp xúc và sử dụng một ít mỡ bò công nghiệp để đảm bảo các bánh răng ăn khớp mượt mà, hạn chế tiếng ồn.
• Lưu ý về kích thước: Hãy đo đạc kỹ lỗ trục của bạn trước khi in, vì tùy theo loại máy in mà độ co ngót của nhựa có thể ảnh hưởng đến độ khít của trục.
• Hỗ trợ (Support): Sử dụng support vừa phải ở những vị trí có góc treo để đảm bảo không làm hỏng hình dáng răng cơ khí.

Bộ truyền động này không chỉ giúp hiện thực hóa ý tưởng của bạn mà còn là tài liệu học tập quý giá về cơ học. Chúc các bạn có những sản phẩm in 3D thành công và đừng quên chia sẻ kết quả nhé.
