Khung Jig PCB hỗ trợ quét kem hàn (Parametric, dùng được cho bo 2 mặt)

Cái khung (jig) này sẽ giữ cho PCB và stencil quét kem hàn của bạn được căn chỉnh chuẩn xác trong khi bạn thực hiện bôi kem. Bên dưới có khoảng trống để hỗ trợ các bo mạch hai mặt, và bạn có thể dễ dàng lấy PCB ra mà không cần tháo stencil đang kẹp cố định, giúp bạn quét hàng loạt PCB một cách nhanh chóng.

Cách sử dụng

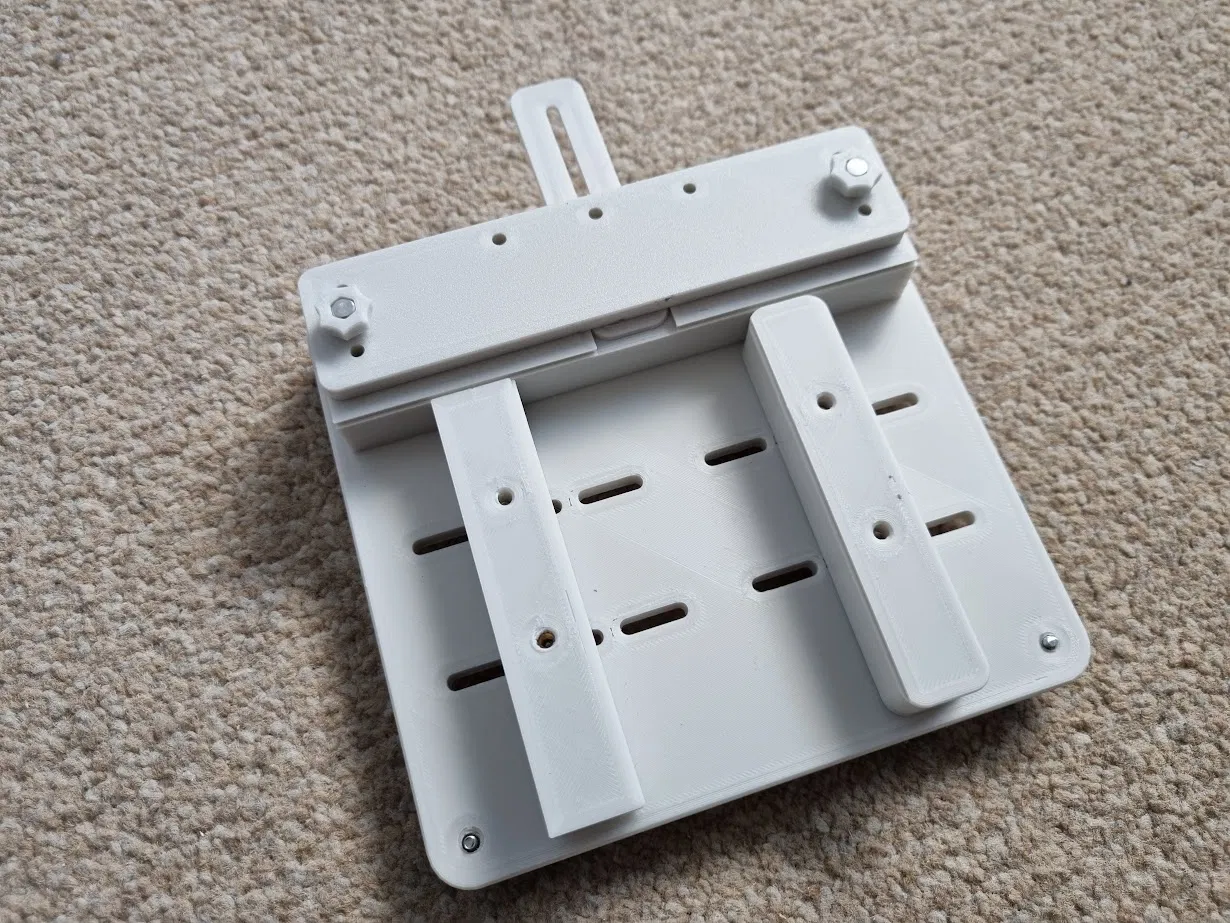

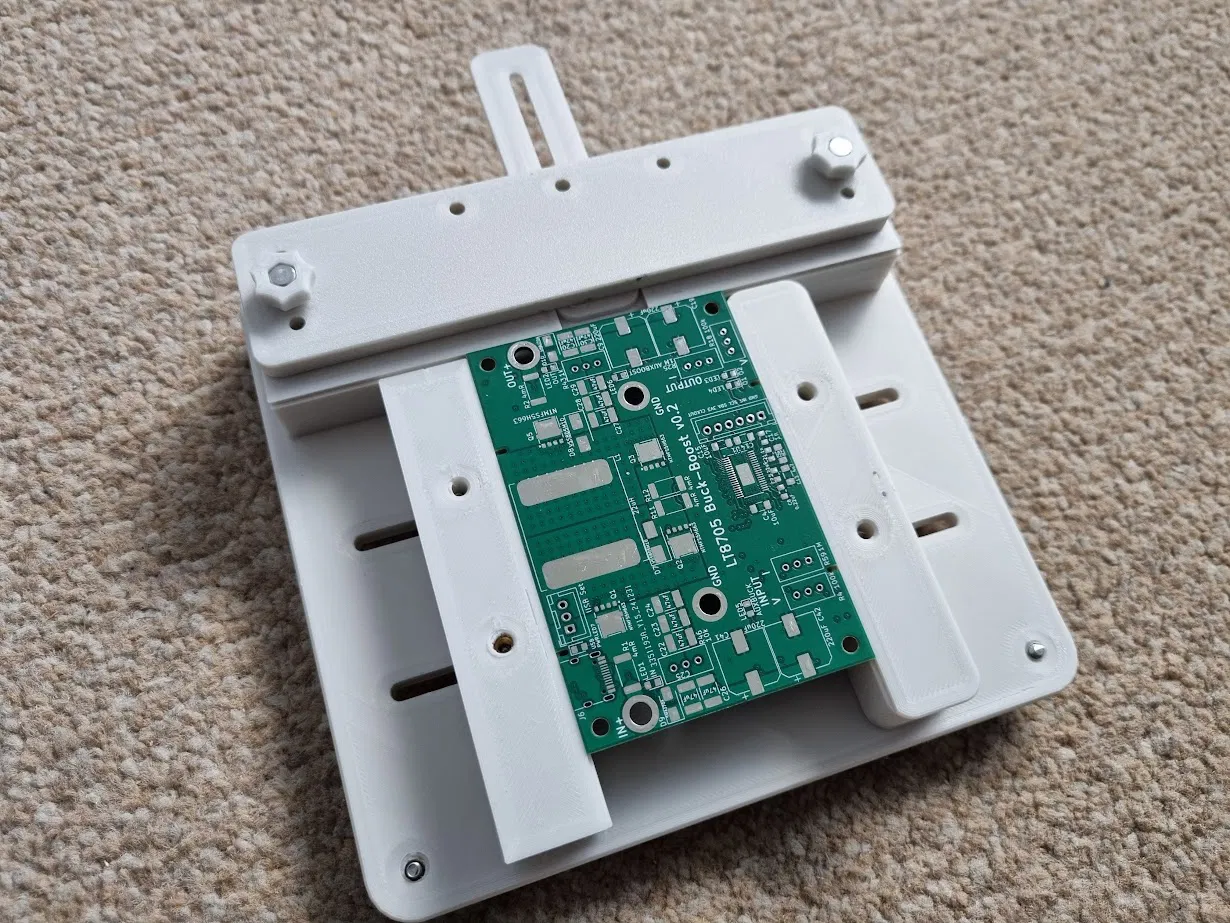

1. Điều chỉnh các tấm bên hông sao cho PCB vừa khít giữa chúng và nằm trên các gờ đỡ.

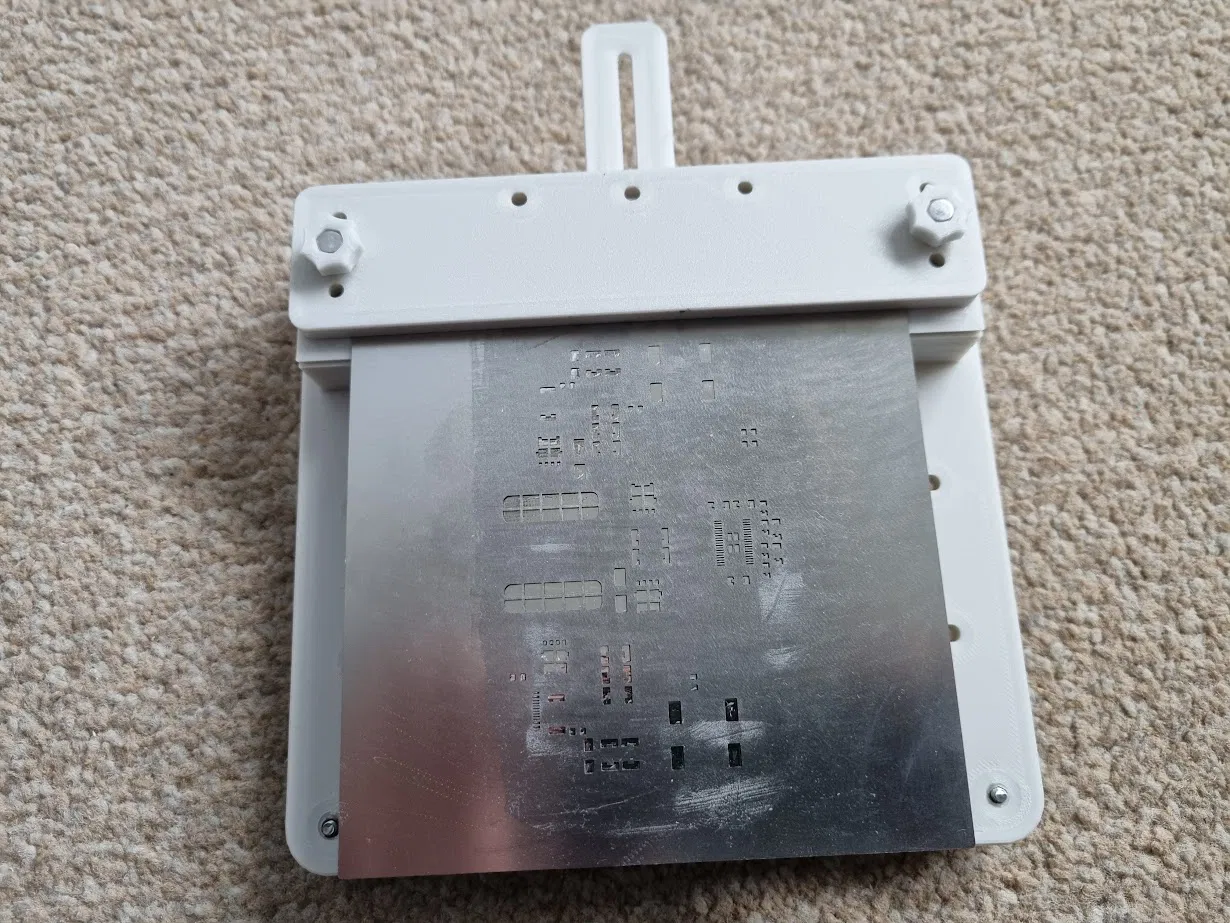

2. Khi đã đặt PCB vào, luồn stencil xuống dưới tấm kẹp phía sau, căn chỉnh với PCB rồi siết chặt lại.
3. Dùng thẻ nhựa để quét kem hàn, tán đều lên bề mặt.

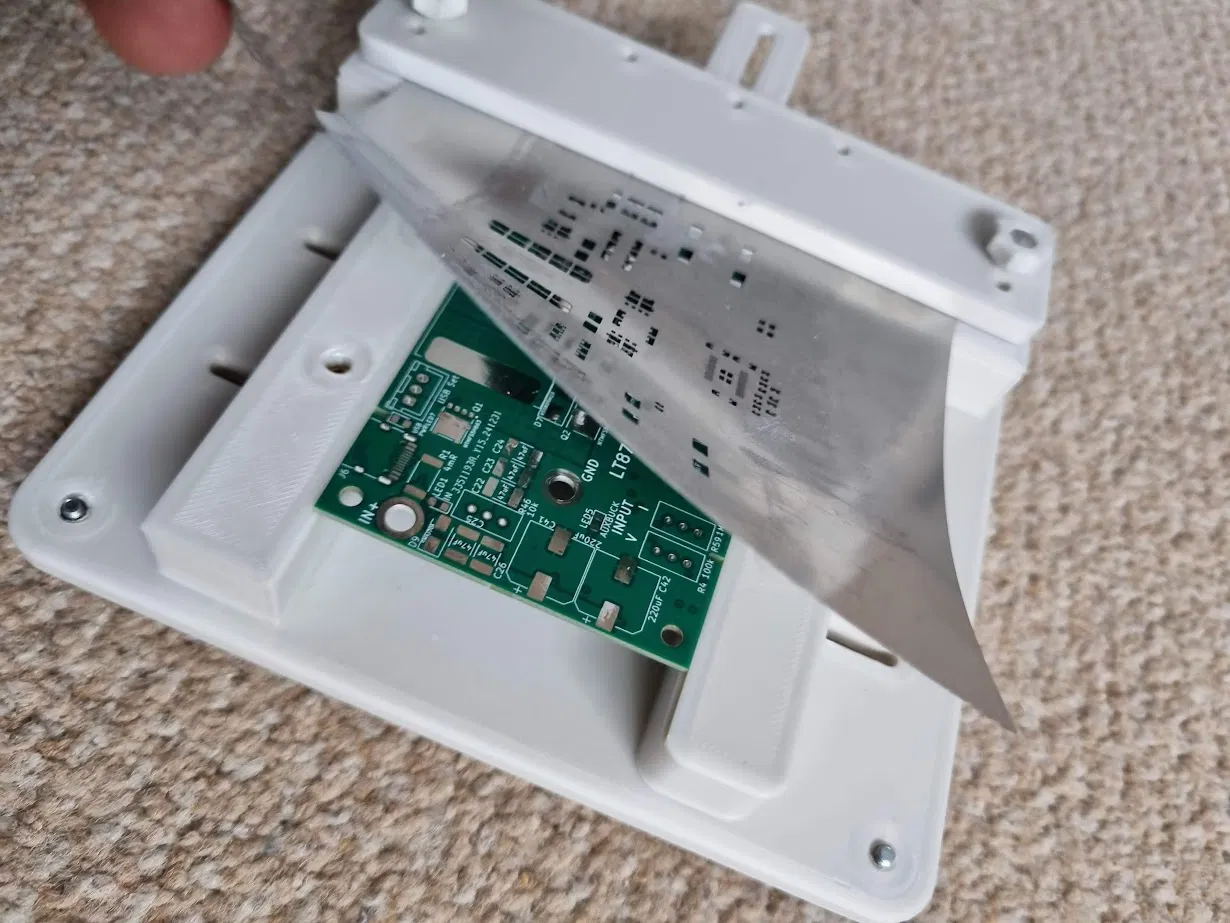

4. Nhấc cạnh trước của stencil lên cho đến khi nó tách khỏi PCB.
5. Dùng thanh đẩy PCB để đẩy nó ra phía trước cho đến khi bạn cầm được (đừng để chạm làm lem kem hàn nhé!).

Tính năng

• Phù hợp với bo mạch hai mặt.
• Giữ stencil cố định khi thay PCB - tấm mạch tiếp theo sẽ được tự động căn chỉnh.

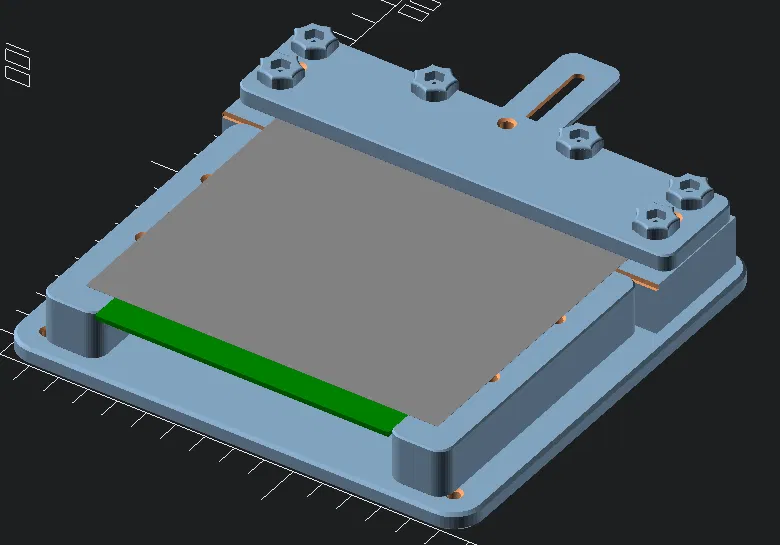

• Có tham số bằng OpenSCAD nên bạn có thể điều chỉnh kích thước tùy ý (ví dụ: PCB to hơn hoặc mỏng hơn).

Kích thước

(Bạn có thể thay đổi trong OpenSCAD. Nếu không rành, cứ để lại bình luận, mình sẽ cố gắng làm một bản đã chỉnh sửa giúp bạn)

• Chiều rộng stencil tối đa: 120mm
• Kích thước PCB tối đa: 100mm x 100mm
• Độ dày PCB: 1.6mm
• Độ rộng gờ đỡ: 1mm
• Khoảng trống dưới PCB: 15mm
• Chiều cao chân đế: 10mm
• Kích thước ren cấy (heat-set insert): M3, dài 5.7mm x đường kính lỗ 4mm
• Chiều dài vít M3: 15mm

Mẹo nhỏ

• Khi kẹp các tấm hông, hãy đảm bảo PCB áp sát vào cạnh sau để nó vuông góc với các tấm hông.
• Kiểm tra xem PCB có bị lắc không, nhưng phải đủ lỏng để trượt qua lại trên gờ đỡ.
• Có thể mở rộng nhẹ cạnh trước của các tấm hông để lấy PCB ra dễ dàng hơn.
• Sau khi lắp PCB, hãy nhìn qua lỗ stencil để kiểm tra xem đã căn chuẩn vào pad chưa.
• Nếu kẹp stencil trong thời gian dài, nhựa có thể bị cong. Nếu bị vậy, chỉ cần lật ngược nó lại, độ cong đó sẽ lại giúp kẹp chặt hơn!
• Với PCB nhỏ, bạn có thể kẹp thanh đẩy lại để giữ PCB nằm ở giữa khung.

Cách in

Bạn sẽ cần các linh kiện ngoài (mình đang dự định làm bản in 3D hoàn toàn nhưng chưa xong). Số lượng tùy thuộc vào độ chắc chắn bạn muốn.

• 10-15x Ren cấy nhiệt, dài 5.7mm x đường kính lỗ 4mm
• 6-11x Vít M3x16mm đầu lục giác cho núm vặn
• 4x Chân cao su, cao 10mm (hoặc tự thiết kế in bằng TPU)
• 4x Vít máy M3x10mm để bắt chân đế

Để đảm bảo độ cứng, mình khuyên dùng nhựa PETG, thiết lập 6 lớp tường, và độ dày lớp trên/dưới là 1.6mm.

Bạn cần in mỗi file stl sau một lần:

• Base (Đế)
• Left side plate (Tấm hông trái)
• Right side plate (Tấm hông phải)
• Clamp plate (Tấm kẹp)
• Ejection tongue (Thanh đẩy - tùy chọn)

Bạn cần in thêm 6-10 "twiddlers" (núm vặn) tùy nhu cầu.

Cách lắp ráp

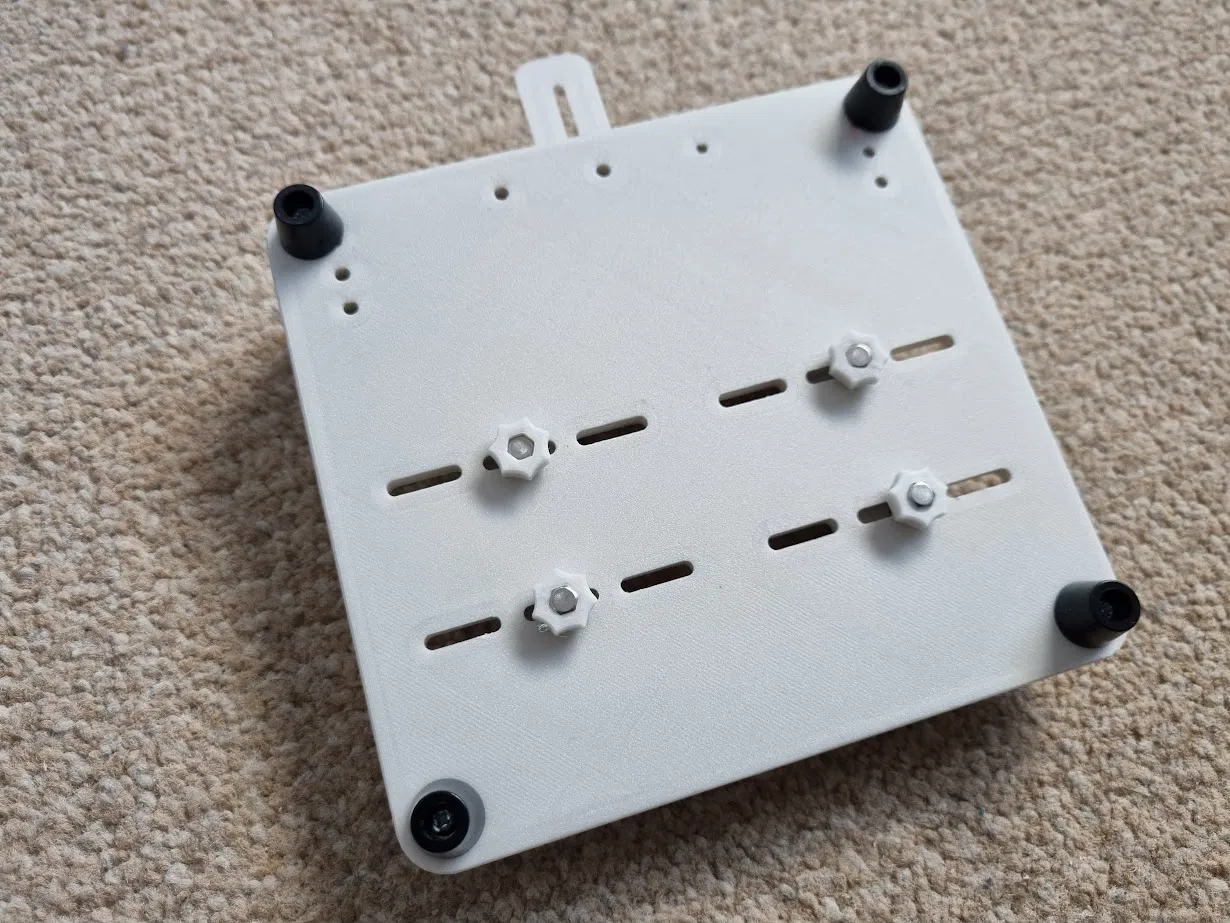

1. Lắp ren cấy từ dưới lên các lỗ góc để bắt chân đế.
2. Lắp ren cấy vào hai tấm hông, nhớ ấn sâu vào bên dưới bề mặt nhựa.
3. Lắp ren cấy vào các lỗ ở mặt sau để cố định tấm kẹp stencil.
4. Nếu muốn dùng thêm lỗ kẹp ở sau đế hoặc lỗ ở giữa để cố định thanh đẩy, bạn cũng cần lắp ren cấy vào đó.
5. Lắp vít lục giác vào các núm vặn, sau đó dùng chúng để siết chặt các tấm hông và tấm kẹp stencil.

Cải tiến trong tương lai

• Phiên bản cho các độ dày PCB khác nhau.
• Làm chân đế in bằng TPU.
• Loại bỏ hoàn toàn các linh kiện ngoài (phụ thuộc vào độ bền của ren in 3D).
• Làm tấm hông đối xứng để không cần phân biệt trái/phải.
• Làm phiên bản lớn hơn cho stencil/PCB kích thước lớn.
