Bát gắn thanh treo (Rod Flange) - Tùy chỉnh hoàn toàn

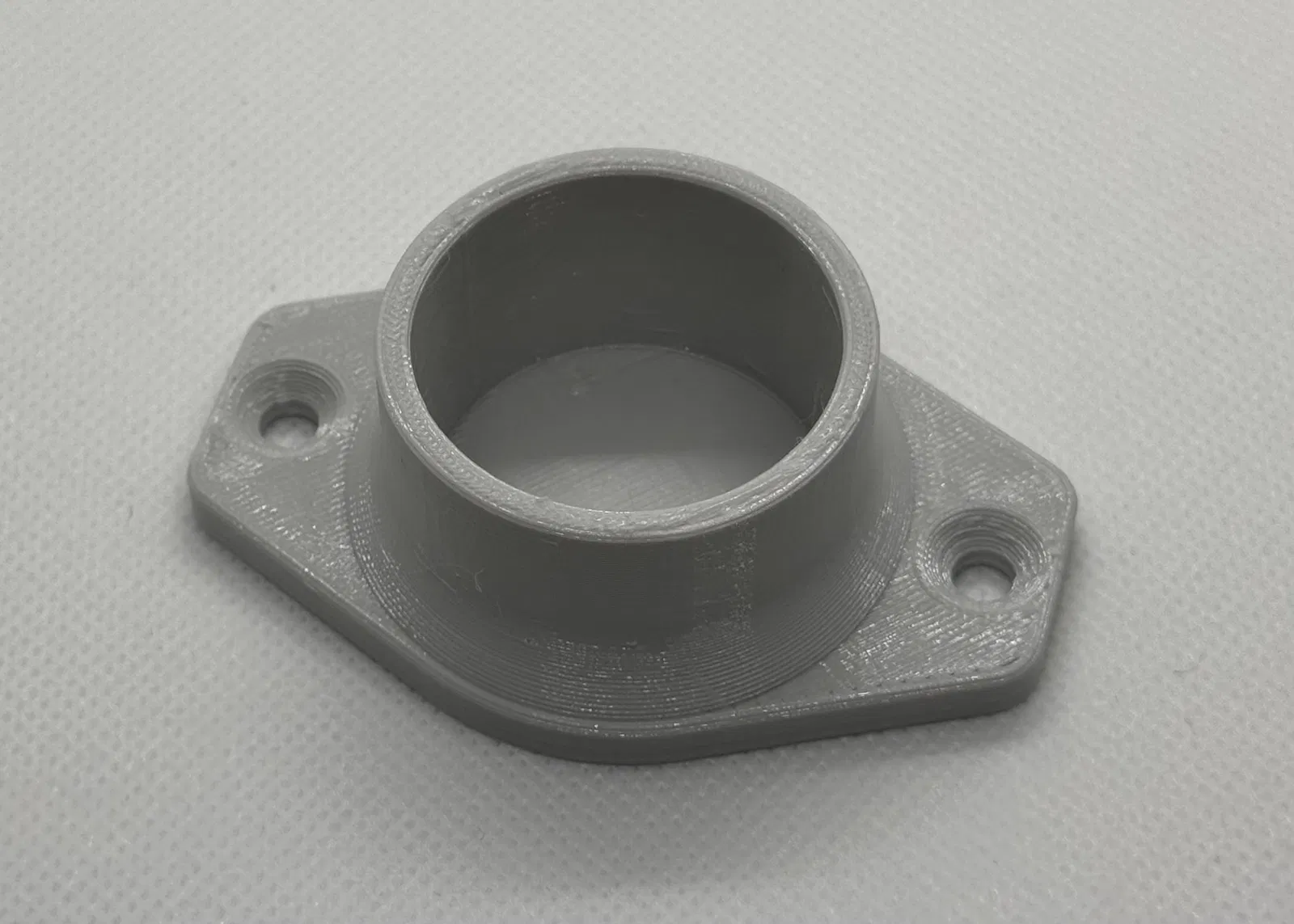

Cái bát gắn thanh treo (Rod Flange) dạng tham số này có thể tùy chỉnh để vừa với bất kỳ loại thanh treo nào bạn có. Chỉ cần đảm bảo bắt vít thật chắc và tăng số lượng tường (perimeters) để tăng độ cứng cáp nhé.

Tính năng nổi bật!

• Lỗ vít âm (90°): Bạn có thể tùy chỉnh kích thước, ví dụ 4mm cho ốc M4, mô hình sẽ tự động cộng thêm 0.5mm dung sai.
• Tùy chỉnh đường kính thanh treo: Mô hình cũng sẽ tự cộng thêm 0.5mm dung sai để lắp vừa khít.
• Thiết kế bo góc và vát cạnh giúp sản phẩm chịu lực tốt hơn.
• Các góc bo tròn giúp việc in ấn dễ dàng và thẩm mỹ hơn.

Tùy chỉnh tham số (Parametric)

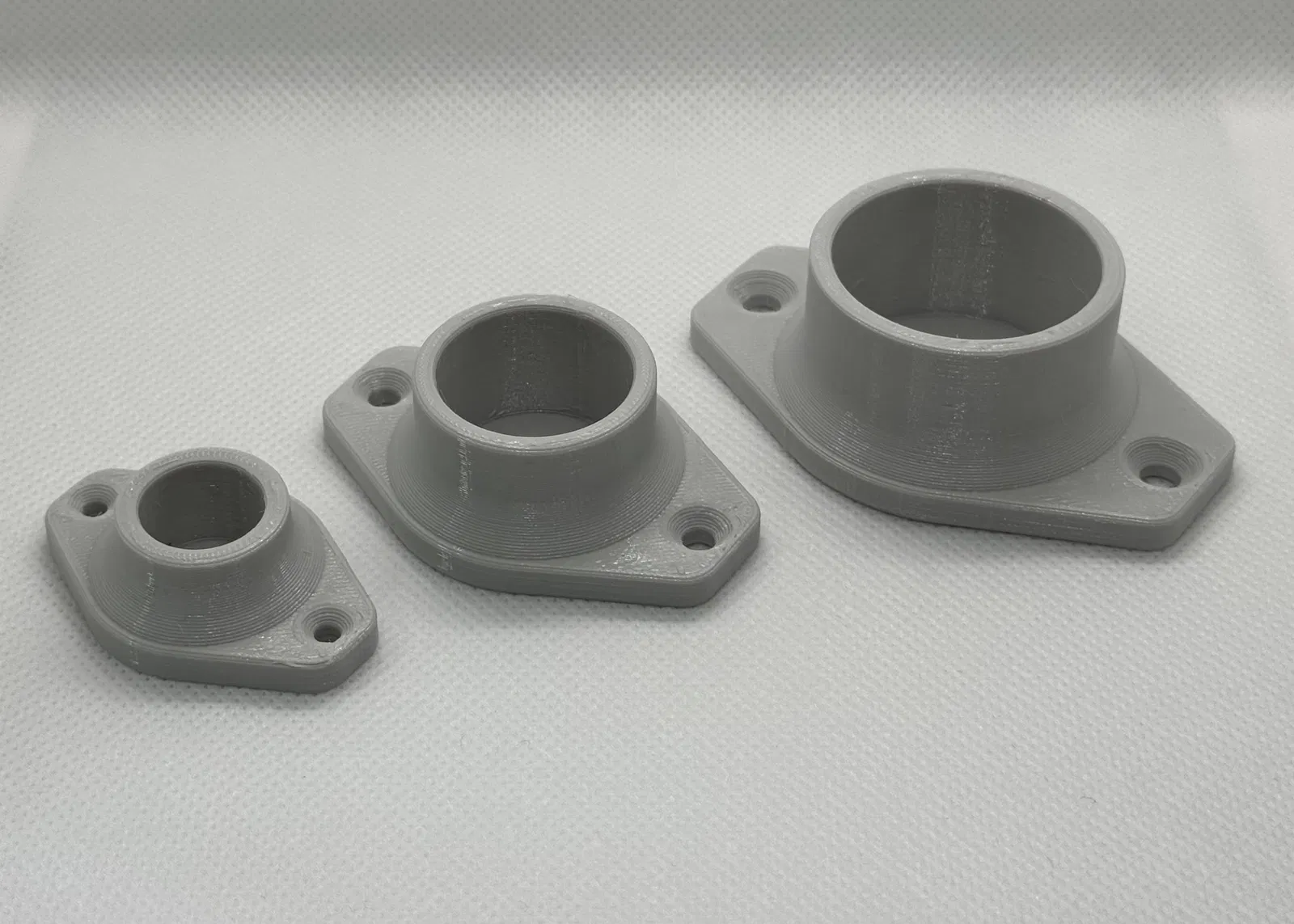

Mình có đính kèm sẵn vài mẫu, nhưng chắc chắn bạn sẽ cần kích thước riêng cho nhu cầu của mình.

Bạn chỉ cần mở file .f3d trong Autodesk Fusion 360, sau đó thay đổi thông số theo ý muốn.

Nếu không rành về phần mềm, bạn cứ để lại bình luận kích thước cần thiết, mình sẽ xuất file .stl cho bạn.

Cách chỉnh tham số

Bạn vào mục “Modify” trên thanh công cụ, chọn “Change parameter”. Sau đó nhập giá trị mới vào cột “Expression”, nhấn “OK” để mô hình cập nhật tự động. Cuối cùng, bạn chỉ cần xuất file .stl mới là xong. Chúc các bạn in thành công!

Hướng dẫn in

Mô hình này được tối ưu hóa để in mà không cần support hay brim.

Nên dùng nhiều tường (perimeters) và lớp vỏ (shell) để tăng độ bền.

Chất liệu: Bất kỳ loại nào, tùy vào độ cứng bạn muốn. Đường kính đầu in: Kích cỡ nào cũng được. Chiều cao lớp in: 0.3mm Số lượng tường (Perimeters): ≥5 Độ dày vỏ (Shell): Trên: ≥5 Dưới: ≥5 Infill: Khuyên dùng ≥30% để đảm bảo độ cứng, kiểu Gyroid là lựa chọn tuyệt vời. Brim: Không Support: Không Tốc độ: Trung bình đến nhanh.

Lưu ý: Mình thấy bật tính năng “Avoid crossing perimeters” và “Automatic infill combination” sẽ cho kết quả rất tốt.
