Ngàm gắn khung máy in cho bộ đệm MMU3 Cassette cho Prusa MK4/MK4S

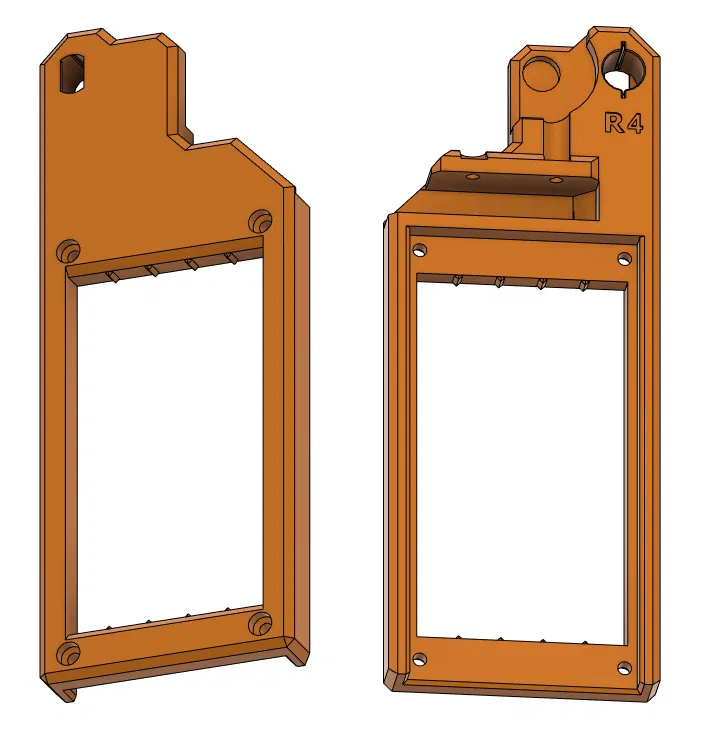

CẬP NHẬT: Ngày 26 tháng 11 năm 2024. Đã điều chỉnh phần ngàm đỡ trên cho các Cassette R4 (từ ), giúp tăng thêm 0.8mm chiều dài và có thêm rãnh dẫn hướng để giữ cassette chắc chắn hơn. Giờ đây việc tháo lắp cassette đã dễ dàng hơn nhiều. Phần R4 mới này tương thích với tất cả các loại cassette của bộ đệm MMU3.

Ngàm gắn khung này được thiết kế cho máy in MK4/S khi sử dụng kèm với tủ kín Original Prusa Enclosure. Vì bộ đệm (MMU3 Cassette Compatible Buffer) được gắn trực tiếp vào khung máy MK4/S, bạn có thể sử dụng ngàm này bất cứ khi nào vị trí đặt bộ đệm không bị vướng bởi bộ nguồn.

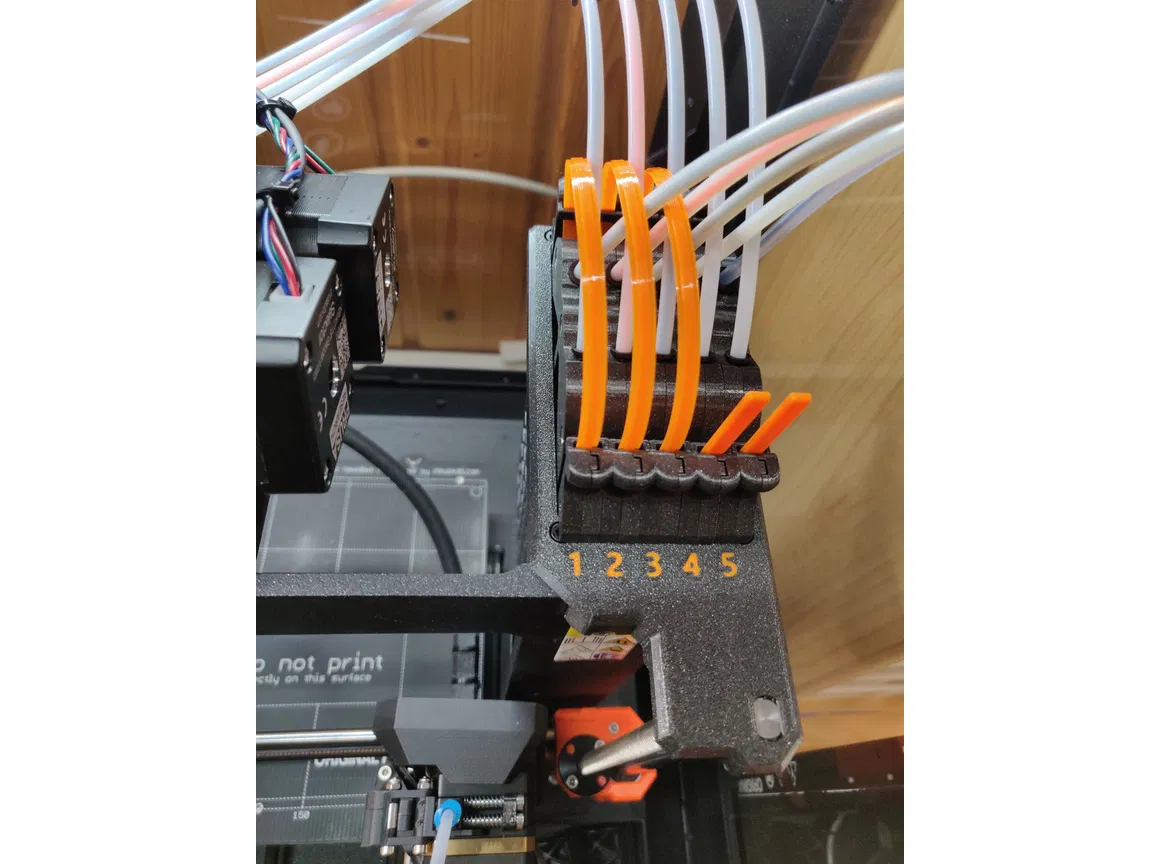

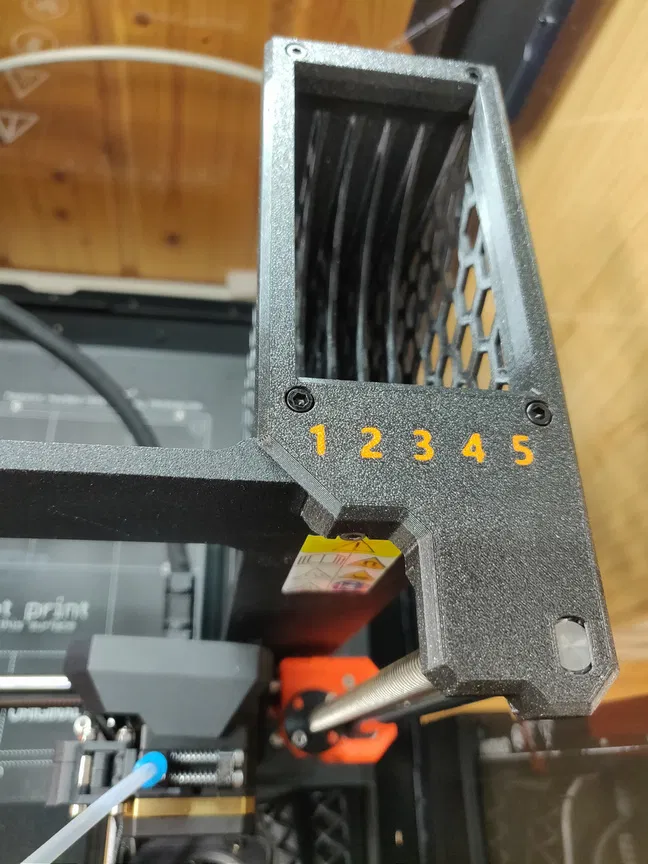

Tôi đã thiết kế một ngàm mới cho bộ đệm, dựa trên bản remix từ chi tiết gốc z-top-right-R3 (cho Prusa MK4/MK4S), cho phép đánh số thứ tự cassette ở khu vực phía trên.

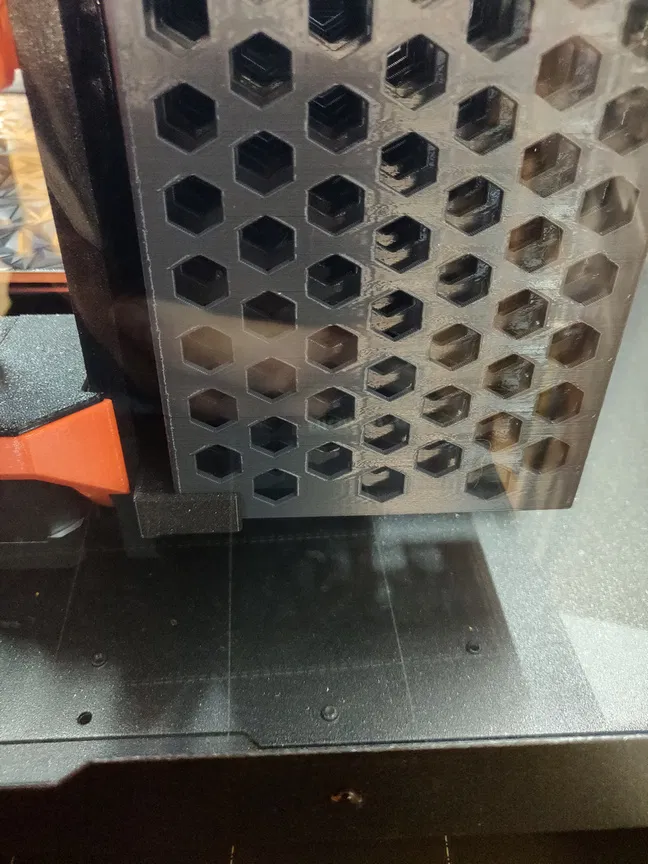

Để đảm bảo độ ổn định, tôi đã bổ sung thêm phần đỡ phía dưới giúp giữ bộ đệm cố định tại chỗ.

Thông số in (Khuyên dùng PETG / 0.2 structural / nozzle 0.4 / infill 25% / cần support cho phần đỡ dưới):

• Đối với ngàm trên: in file z-top-right-R3-buffer-mount, chọn kiểu đánh số bạn muốn.

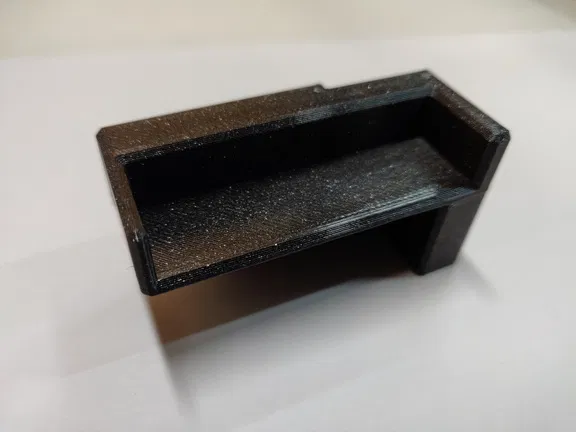

• Đối với ngàm dưới: in file buffer-bottom-support.

Linh kiện cần thiết:

• 1x ốc M3x12

Hướng dẫn lắp đặt:

• Tắt nguồn máy in.
• Để lắp ráp dễ dàng hơn, hãy tháo máy in ra khỏi tủ kín. Nếu không thể, hãy xoay máy in sao cho bạn có thể thao tác dễ dàng ở phía bên phải thông qua cửa trước.
• Xác định vị trí các ốc gắn phía dưới của khung đỡ máy in.
• Tháo ốc phía dưới bên trái (mũi tên màu xanh).
• Có thể có dây rút (zip tie) giữ cáp động cơ vào khung (mũi tên màu đỏ). Hãy tháo dây rút đó ra.

• Sử dụng buffer-bottom-support và ốc M3x12, gắn chi tiết này vào khung.

• Xác định vị trí phần z-top-right, tháo hai ốc M3x10 và cẩn thận nhấc chi tiết đó lên. Nếu thanh trục trơn (smooth rod) bị tuột ra từ phía dưới (z-bottom-right), đừng lo lắng, hãy lắp thanh trục vào z-top-right-R4-buffer-mount ở bước tiếp theo.
• Đặt ngàm z-top-right-R4-buffer-mount từ trên xuống qua khung và các thanh trục.
• Căn chỉnh các lỗ trên ngàm với các lỗ trên khung.
• Không nên dùng lực quá mạnh!
• Sử dụng hai ốc M3x10 để gắn chặt ngàm vào khung.

• Đặt bộ đệm từ phía sau vào ngàm đỡ dưới, sau đó đẩy phần trên vào khớp, cố định bộ đệm bằng 4 ốc vào ngàm trên.
• Vì ngàm trên bên phải của trục Z đã thay đổi, bạn hãy thực hiện hiệu chỉnh (calibration) lại trục XYZ.
• Xong rồi, bộ đệm đã được lắp đặt chắc chắn.
