Vỏ hộp RAK19003 Meshtastic

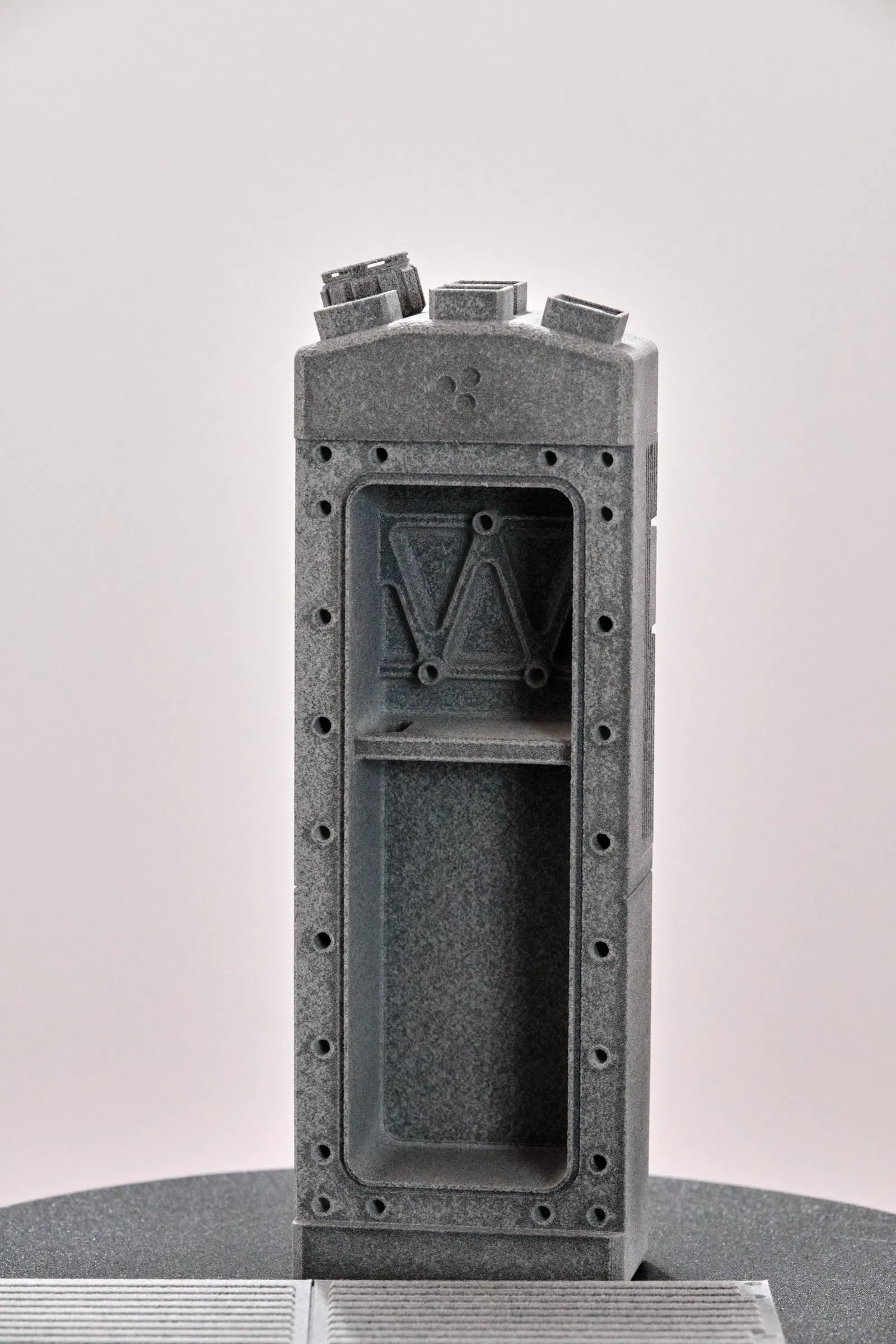

Vỏ hộp hai phần được thiết kế dựa trên các thiết bị MANET hiện nay. Sản phẩm này cực kỳ chắc chắn, có thể nhét vừa trong các bao đựng chuyên dụng và chịu được điều kiện thời tiết khắc nghiệt. Phù hợp cho anh em đang lắp ráp thiết bị Meshtastic của riêng mình.
Mô tả
Mặc dù có nhiều lựa chọn rẻ hơn ngoài kia, nhưng thiết kế này đáp ứng đúng nhu cầu "nhập vai" (LARP) cá nhân của mình.
Về cơ bản, nó chỉ là một hình hộp chữ nhật được thêm thắt các chi tiết kỹ thuật.
Phù hợp với hầu hết các loại bao đựng có thể chứa MPU5, Streamcaster, AN/PRC152, v.v.
Thiết kế này đã vượt qua vài chuyến đi bộ đường dài hàng giờ dưới mưa lớn và hai lần bị rơi xuống nước khoảng 30 giây, tuy nhiên mình không đảm bảo khả năng chống nước hay xếp hạng IP cụ thể.
Mình khuyến khích nên in bằng công nghệ MJF/SLS và xử lý bằng dung dịch Dichtol AM Hydro để làm kín.

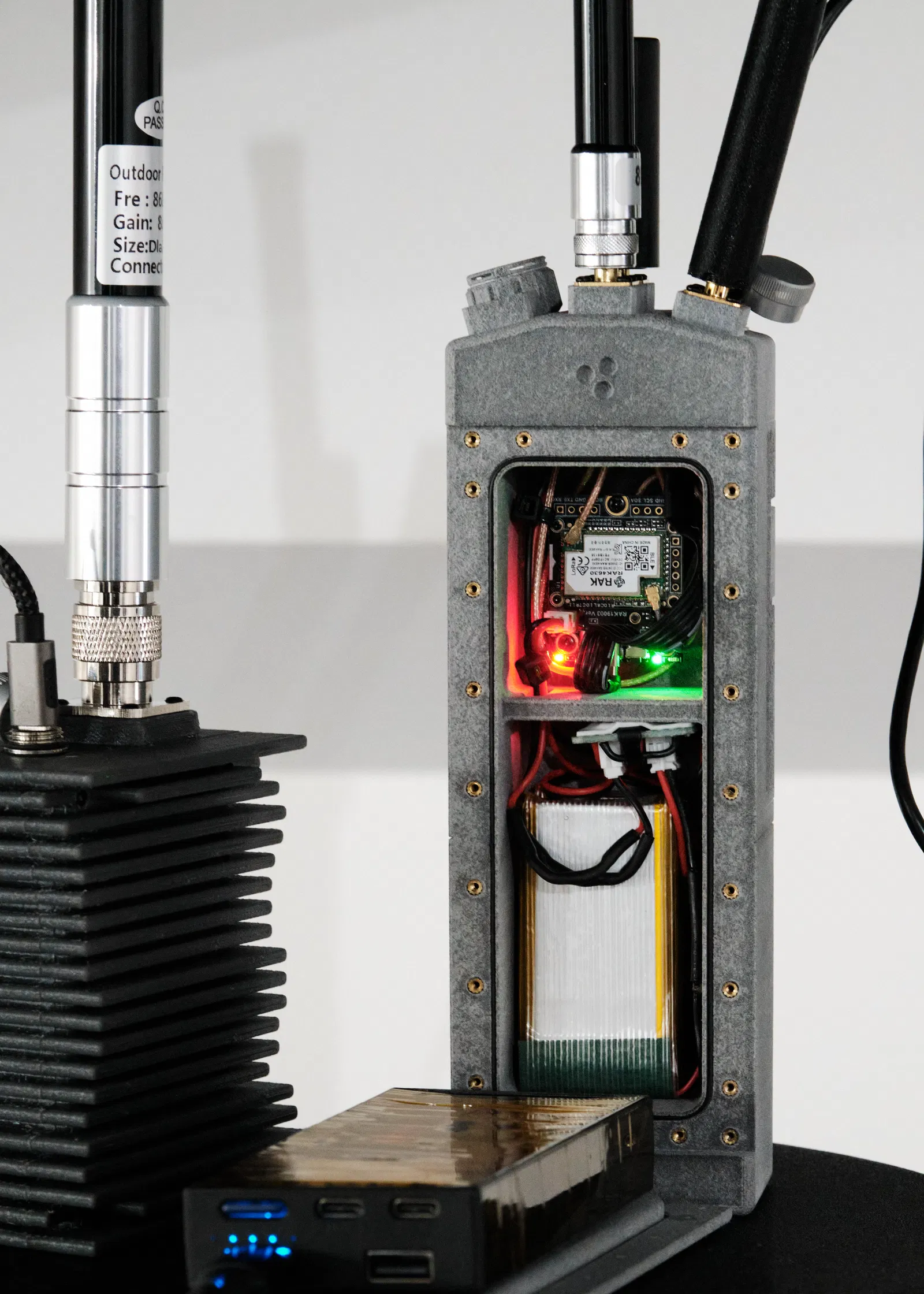

Các linh kiện cần thiết (ngoài RAK 19003/4631):
x4 đầu nối panel 4 lỗ SMA-U.FL (x1 cho GNSS, x1 cho LoRa, x1 cho BT, x1 dự phòng)
x1 cáp USB-C sang C
x1 nút nhấn APEM AB2M-A2PB
x2 pin Makerfocus 3000Mah hoặc pin LiPo có kích thước tương tự, ngoài ra cũng có thể lắp vừa x2 pin 18650/21700
Dây cao su đường kính 1mm, cần dùng để làm hai vòng đệm o-ring.
