Bộ Kẹp Cam CNC (CNC Cam Clamp) Tự In 3D Giữ Phôi Gỗ Chắc Chắn

Kẹp Cam CNC (CNC Cam Clamp) cho máy phay gỗ

Nếu anh em đang sở hữu một chiếc máy CNC và gặp khó khăn trong việc giữ chặt phôi gỗ trên bàn máy, thì mẫu Kẹp Cam CNC (CNC Cam Clamp) này chính là giải pháp cực kỳ hiệu quả mà anh em không nên bỏ qua. Dựa trên thiết kế nổi tiếng của Marius Hornberger, phiên bản in 3D này cho phép anh em cố định vật liệu một cách nhanh chóng và chắc chắn chỉ với một thao tác gạt tay đơn giản. Thiết kế này đặc biệt hữu ích khi anh em cần thay đổi phôi liên tục, giúp tiết kiệm thời gian đáng kể so với việc phải vặn ốc vít truyền thống.

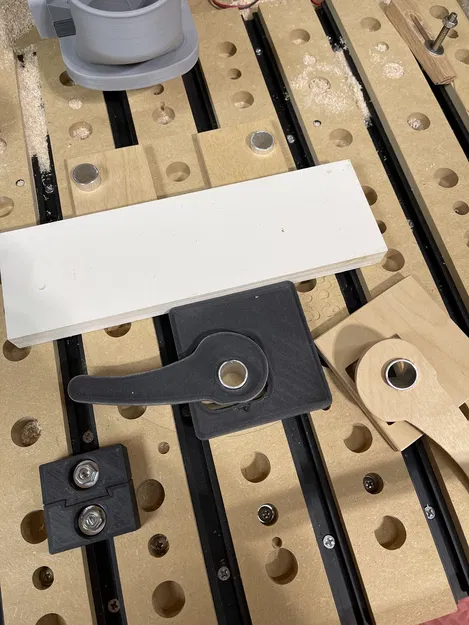

Cơ chế hoạt động của loại kẹp này dựa trên nguyên lý cam lệch tâm, giúp tạo ra lực ép ngang mạnh mẽ để giữ chặt miếng gỗ vào vị trí mong muốn. Để sử dụng, anh em chỉ cần lắp trục cố định (thường là ống nhôm 3/4 inch như trong hình) vào các lỗ trên bàn máy CNC. Sau đó, đặt miếng kẹp vào và xoay cần gạt, lực ma sát từ hình dáng cam sẽ đẩy phôi gỗ vào điểm tựa đối diện. Đây là một món phụ kiện "must-have" cho bất kỳ xưởng mộc mini nào sử dụng máy CNC để gia công linh kiện.

Để đảm bảo kẹp hoạt động bền bỉ và không bị nứt vỡ dưới áp lực, anh em cần lưu ý một số điểm quan trọng sau khi in 3D:

• Vật liệu in: Khuyên dùng nhựa PETG hoặc ABS để có độ bền cơ học tốt hơn, tránh dùng PLA vì dễ bị giòn và biến dạng dưới áp lực.
• Thiết lập in: Nên tăng phần trăm mật độ lấp đầy (infill) lên khoảng 40-50% hoặc cao hơn ở phần cam để chịu lực tốt nhất, sử dụng ít nhất 4-5 lớp vỏ (perimeters).
• Kích thước trục: Mẫu này được thiết kế tối ưu cho các trụ tròn kích thước 3/4 inch, anh em nên sử dụng ống nhôm để tăng độ cứng cáp và giảm ma sát.
• Kiểm tra khớp nối: Sau khi in xong, hãy làm sạch các ba via nhựa xung quanh phần cam để việc xoay cần gạt được mượt mà nhất.
• An toàn: Luôn đảm bảo phôi gỗ đã được ép chặt hoàn toàn trước khi cho máy CNC chạy chương trình để tránh rung lắc hoặc văng phôi.

Việc tự làm bộ kẹp này tại nhà không chỉ giúp anh em tiết kiệm được kha khá chi phí mà còn có thể tùy biến kích thước để phù hợp hoàn hảo với bàn làm việc của riêng mình. Hy vọng món đồ chơi nhỏ này sẽ giúp công việc gia công của anh em trở nên trôi chảy và chuyên nghiệp hơn rất nhiều.
