Hộp Đựng Phi Tiêu Siêu Bền (Rugged Darts Case) - Dành cho phi tiêu và linh kiện

Tại sao lại có mô hình này?

Tôi quyết định tạo ra mẫu này vì thấy bực mình với kích thước quá nhỏ của mấy cái hộp đựng phi tiêu trên thị trường. Chúng chẳng những không chứa được phụ tùng thay thế, mà đa số còn không để vừa cả một bộ phi tiêu đã lắp ráp hoàn chỉnh.

Đặc điểm

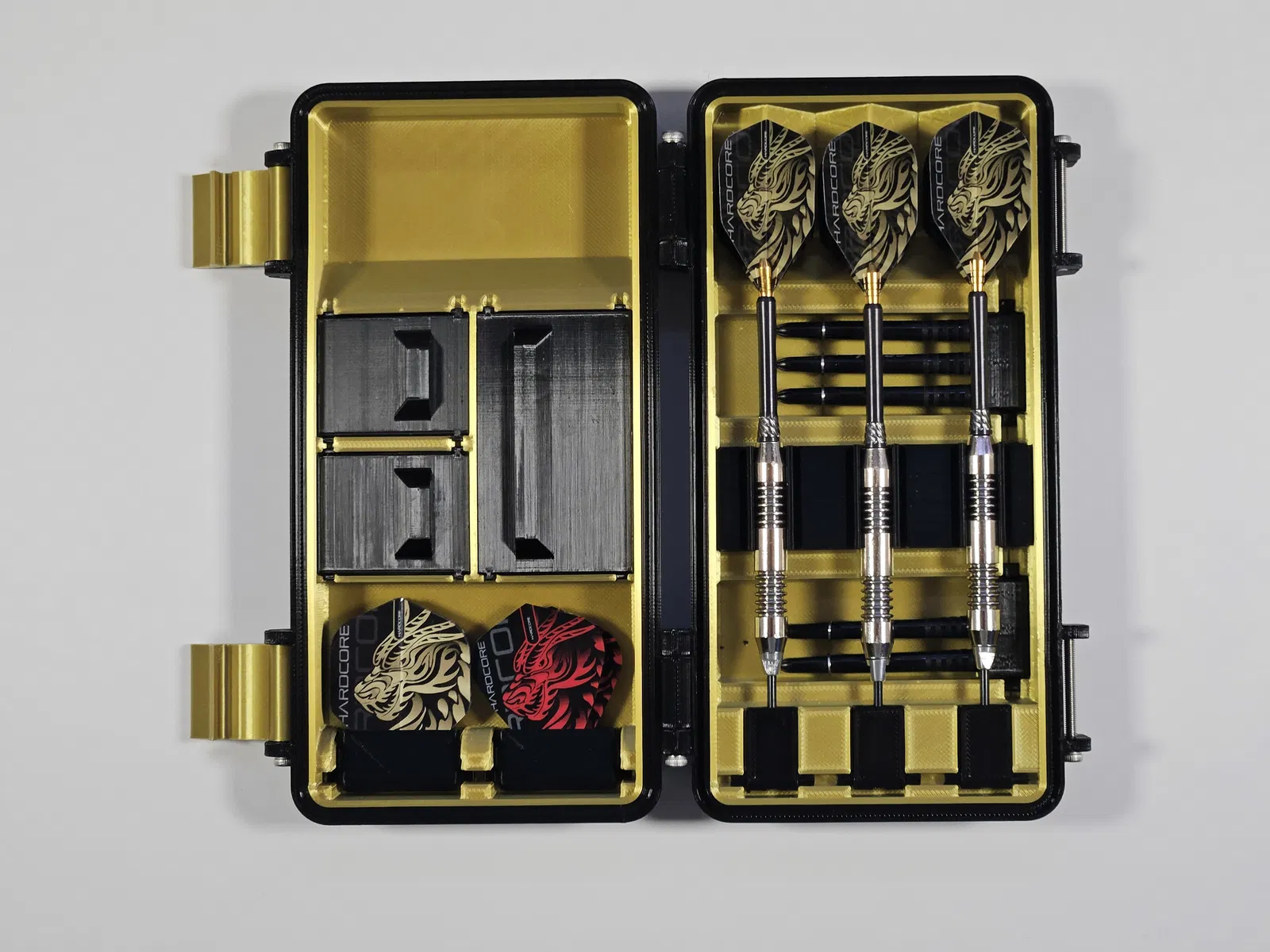

Với thiết kế này, tôi muốn tạo ra một chiếc hộp đựng được 3 cây phi tiêu mà không cần tháo rời hay làm hỏng cánh (wings), đồng thời có đủ chỗ cho phụ tùng. Thiết kế cuối cùng có những đặc điểm sau:

• Khay gài cho 3 cây phi tiêu đã lắp hoàn chỉnh (tổng chiều dài tối đa 165mm)
• Khay vặn vít cho 2 bộ (6 chiếc) thân phi tiêu thay thế (tối đa 60mm)
• Khay cho 2 bộ (6 chiếc) cánh phi tiêu
• 1 ngăn lớn để đựng linh kiện nhỏ
• 2 ngăn nhỏ để đựng linh kiện nhỏ

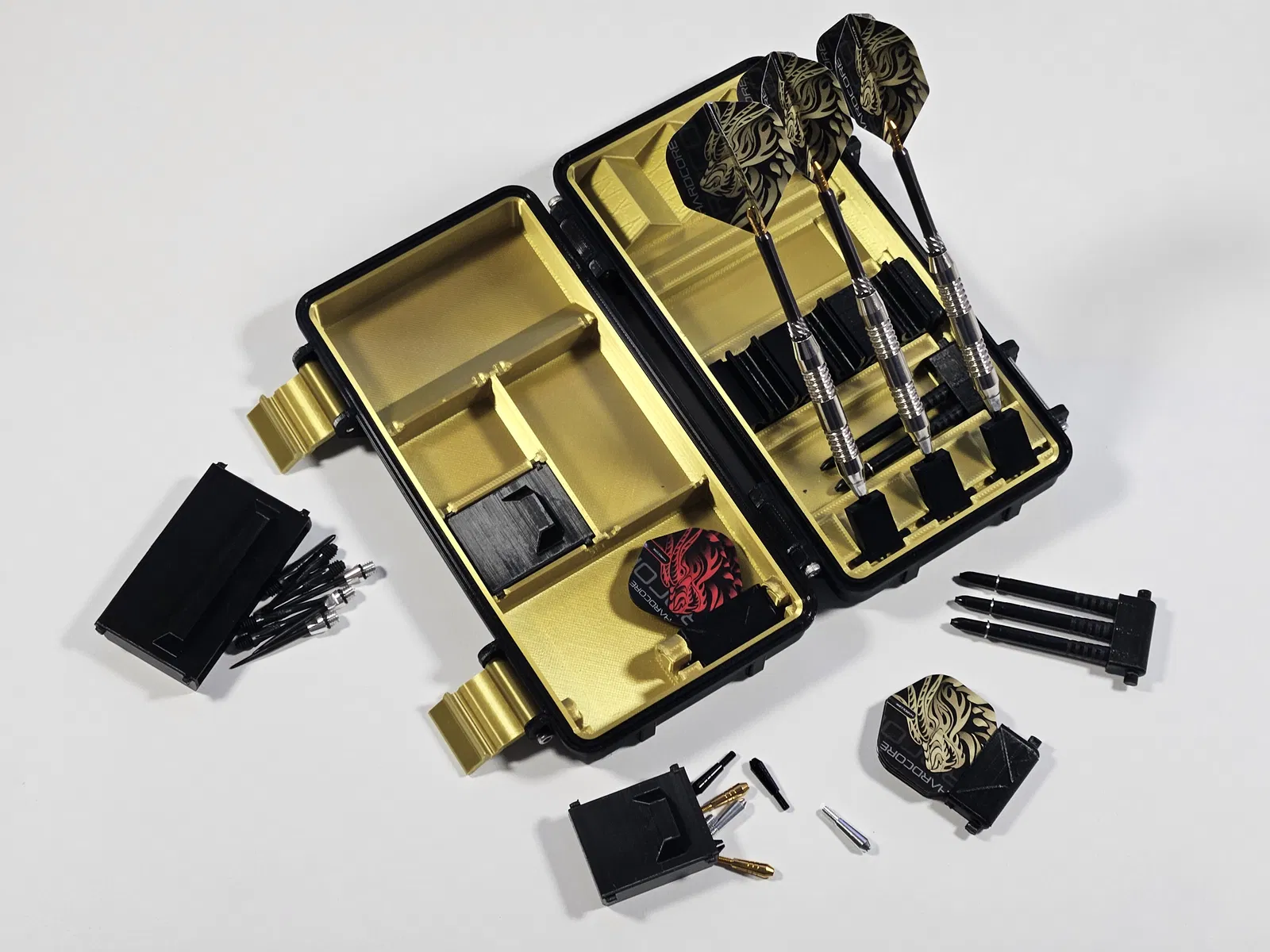

• Các khay và ngăn đựng dễ dàng tháo lắp
• Được in thành các phần riêng biệt, giúp bạn thoải mái phối màu theo ý thích

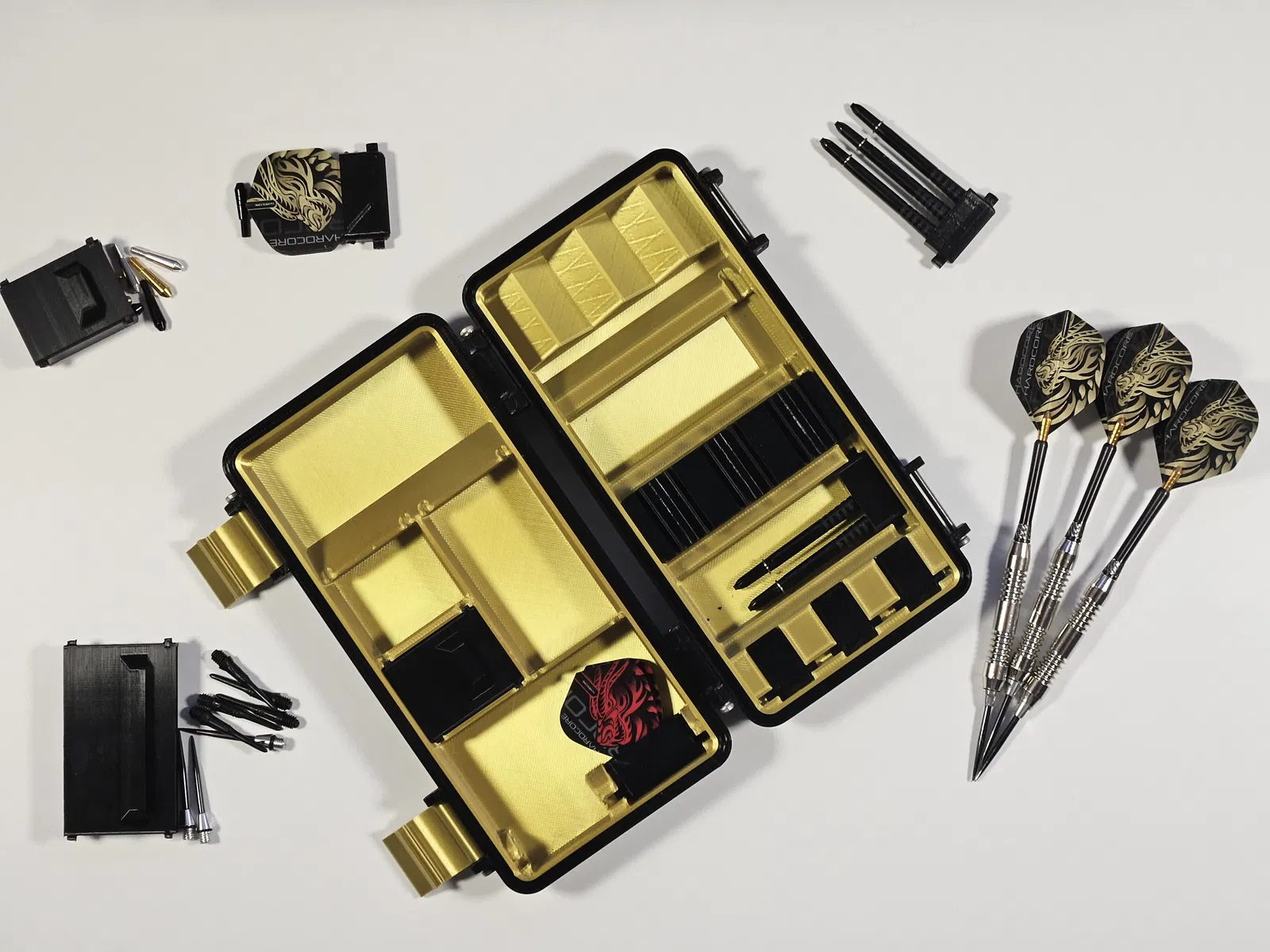

Hộp có không gian cho 2 bộ cánh và thân thay thế, cùng 3 ngăn cho các phụ kiện nhỏ như đầu tip, vòng cao su hoặc bất cứ thứ gì khác.

Tùy chỉnh

Khay gài được thiết kế cho trọng lượng có đường kính 8mm, bạn có thể điều chỉnh thông số này trong file Fusion360 tại menu “Change Parameters”.

Để cố định kẹp phi tiêu vào hộp, bạn cần dùng băng dính hai mặt. Tôi đã dùng loại băng dính khá chắc (chịu lực 50kg/m, có thể là hơi quá đà) với độ dày 1.2mm, nhưng bạn cũng có thể điều chỉnh độ dày này trong menu “Change Parameters”.

Ngoài ra, nếu bạn không cần kẹp, bạn có thể thay thế bằng khay để thân phi tiêu thứ 3 (nhưng tôi khuyên nên giữ lại kẹp). Bạn cũng có thể đặt kẹp vào bất kỳ ngăn nào trong 3 ngăn để phù hợp với nhu cầu sử dụng.

Đối với các ngăn chứa, bạn có 2 lựa chọn: thùng đựng hoặc nắp đậy. Tôi khuyên bạn nên in thùng đựng vì phần nắp không thể tối ưu độ bền ở mọi vị trí. Bạn có thể cần dùng giấy nhám mài nhẹ các chốt bên hông thùng để việc đóng mở dễ dàng hơn.

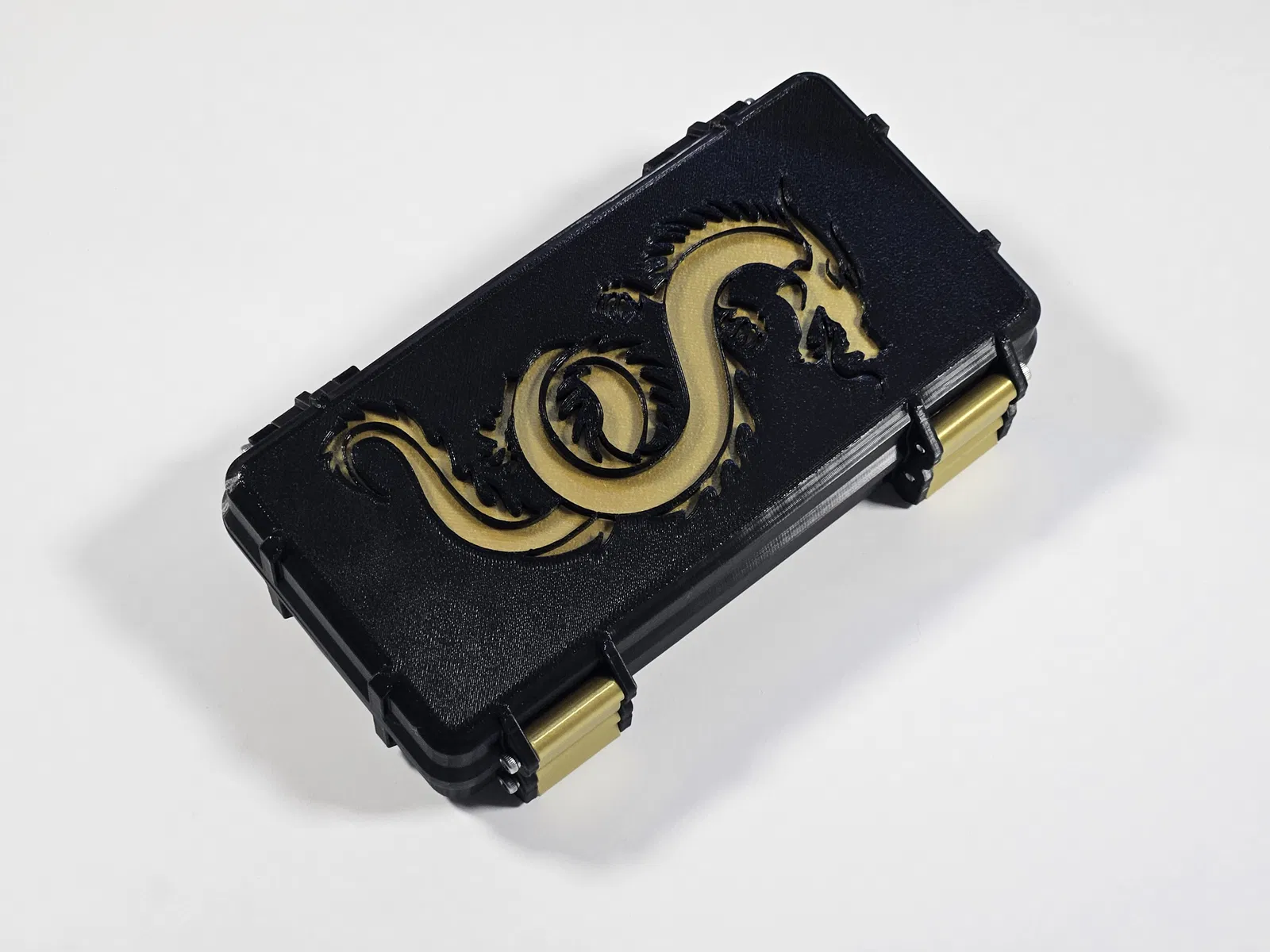

Nắp hộp có 2 phiên bản: một bản có họa tiết rồng và một bản trơn. Bạn cứ chọn kiểu mình thích nhé. Bạn cũng có thể tự tạo thiết kế riêng từ mẫu trống.

Lắp ráp

Để làm chiếc hộp này, bạn chỉ cần các bộ phận đã in và 6 con ốc M3x30. Bạn có thể lắp ráp hộp dựa trên mô hình gốc. Sau khi xong, bạn chỉ việc ấn các phụ kiện vào trong hộp. Không cần dùng keo dán vì ma sát đã giữ chúng rất chắc chắn. Sau đó, bạn gắn các khay chứa và kẹp phi tiêu bằng băng dính hai mặt (xem hướng dẫn ở trên). Tất cả các ngăn và khay đều được thiết kế để tháo lắp dễ dàng ở góc 90 độ.
