GIÁ ĐỠ MÀN HÌNH FPV CHO RADIOMASTER BOXER

GIÁ ĐỠ MÀN HÌNH FPV CHO RADIOMASTER BOXER

THỨ TUYỆT VỜI NHẤT XUẤT HIỆN TRONG THẾ GIỚI FPV KỂ TỪ KHI CÓ PIN LIPO

• Cho phép gắn màn hình HDMI 1080p

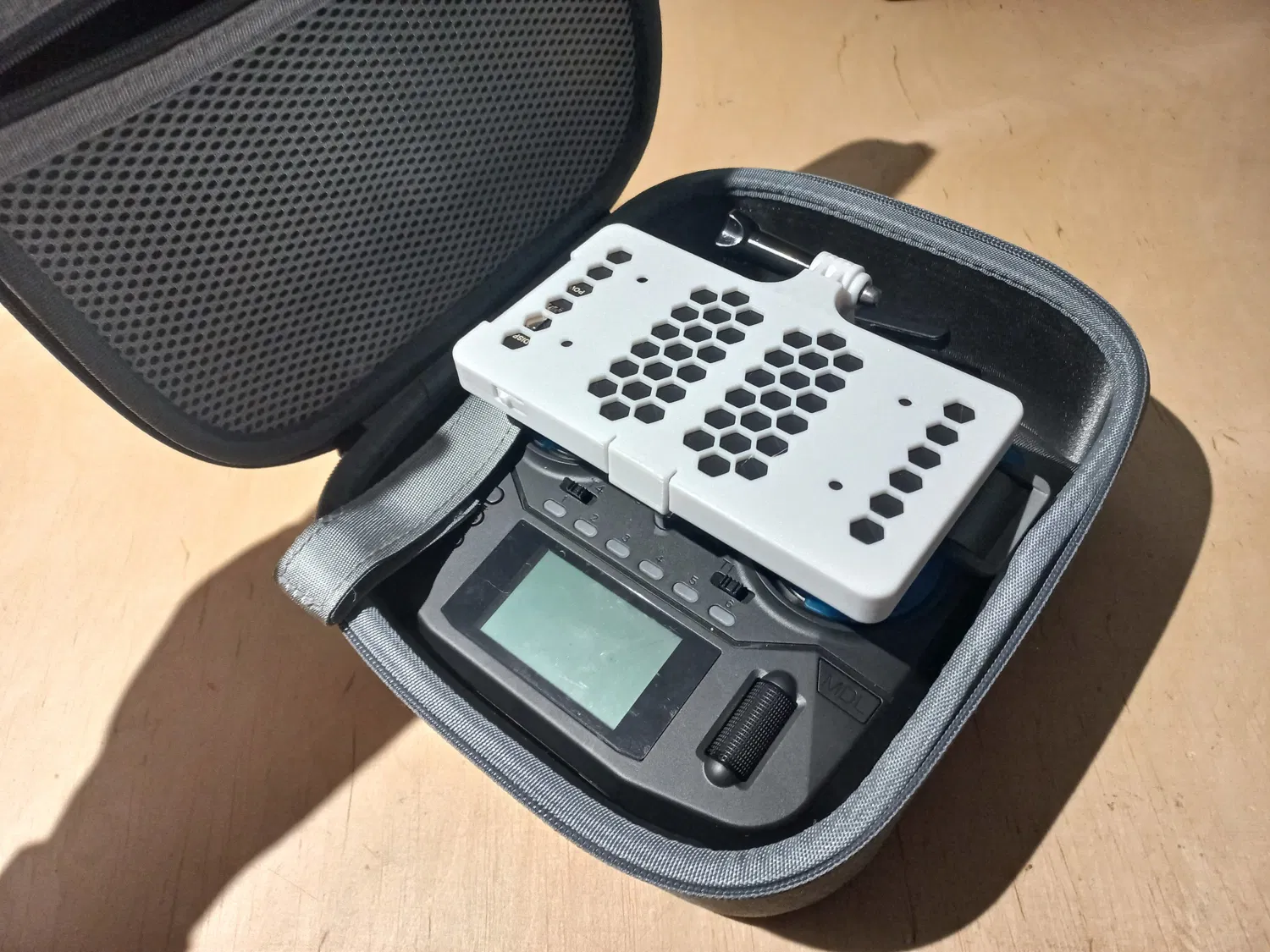

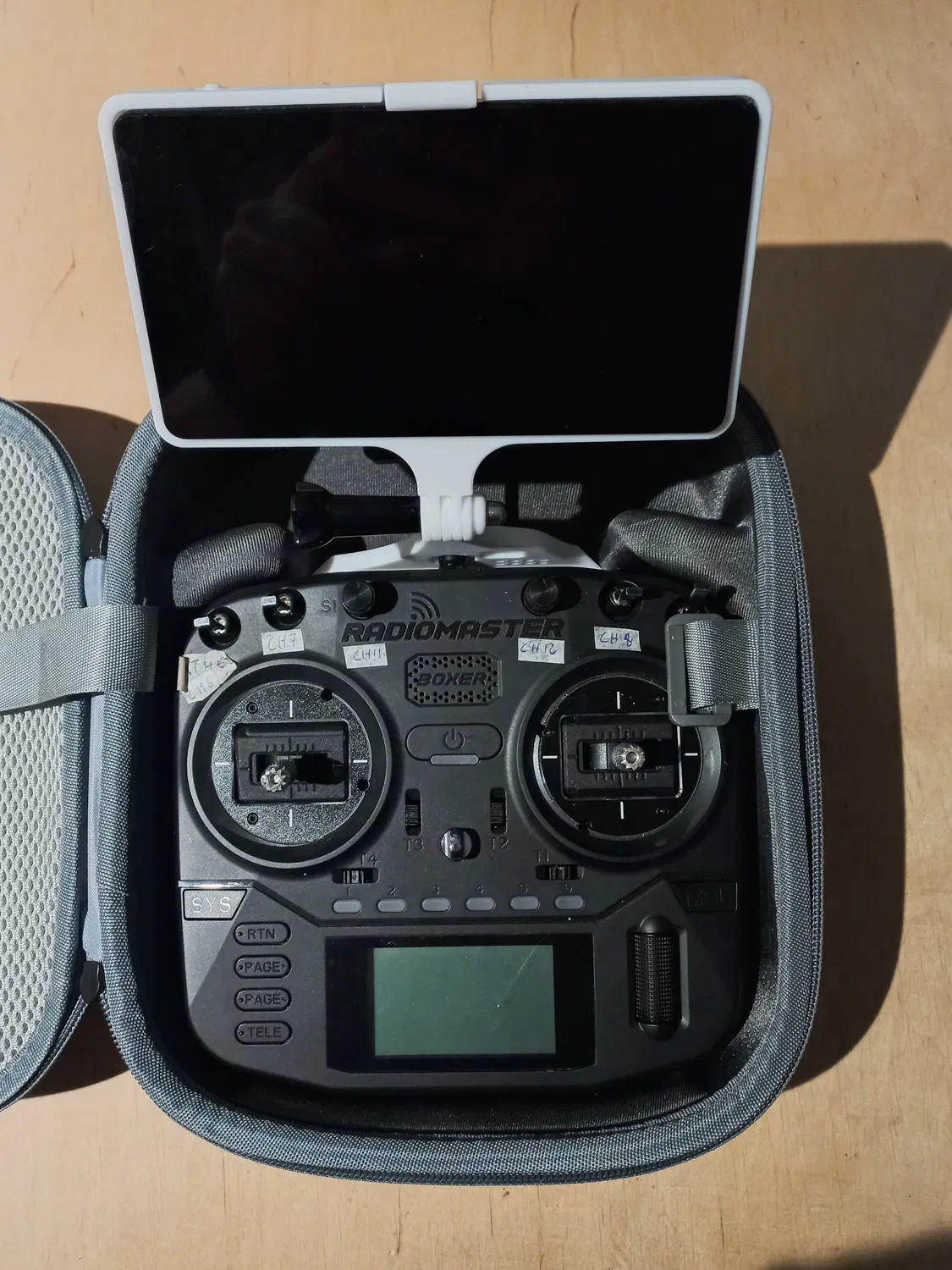

• Vừa vặn với túi đựng zin của Radiomaster Boxer - không cần tháo rời
• Dễ dàng lắp ráp
• Có khả năng chịu tải lên tới hơn 800 gram

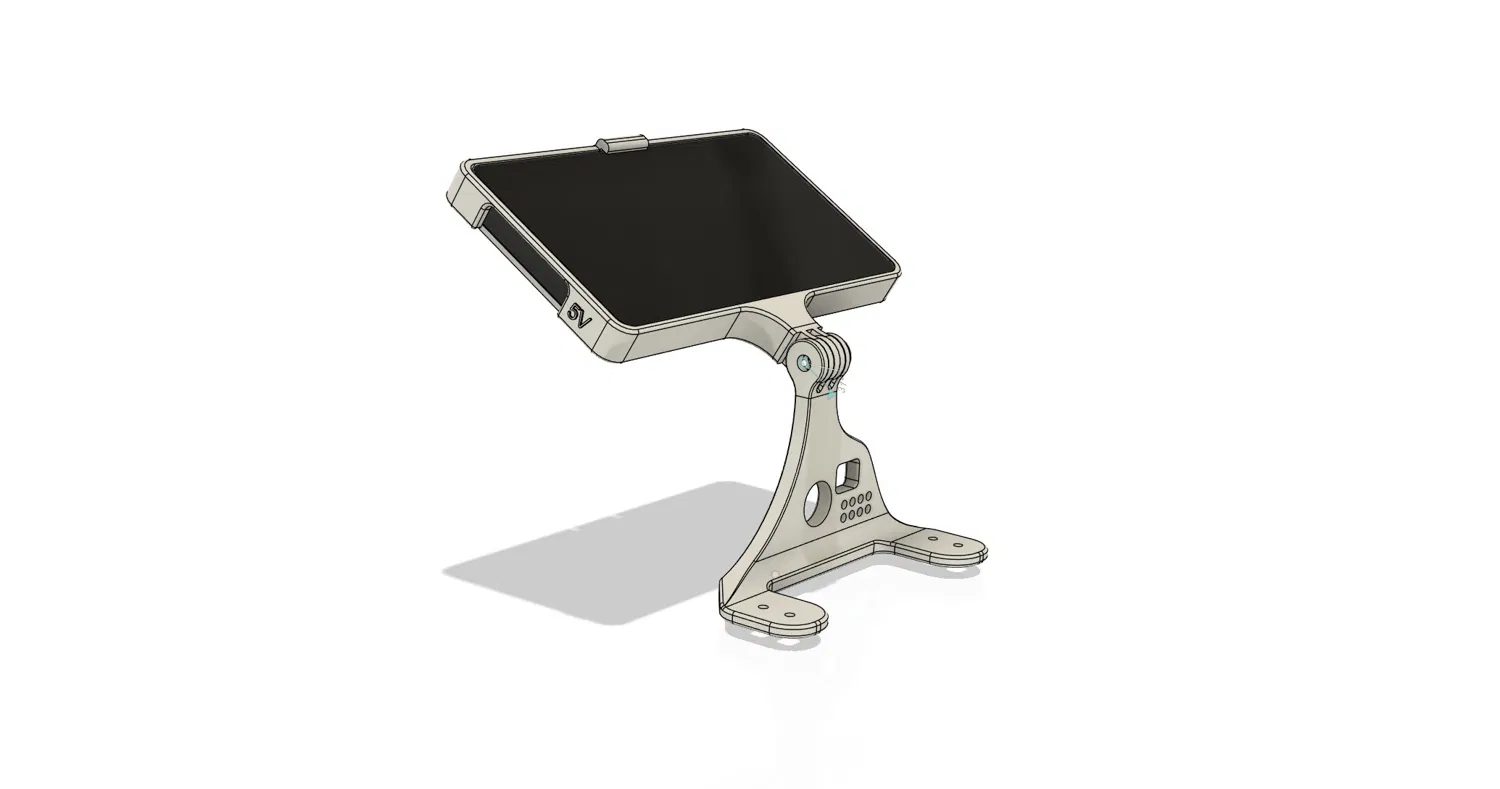

Mô hình gồm 2 file:

• Giá đỡ cho Radiomaster Boxer
• Giá đỡ màn hình

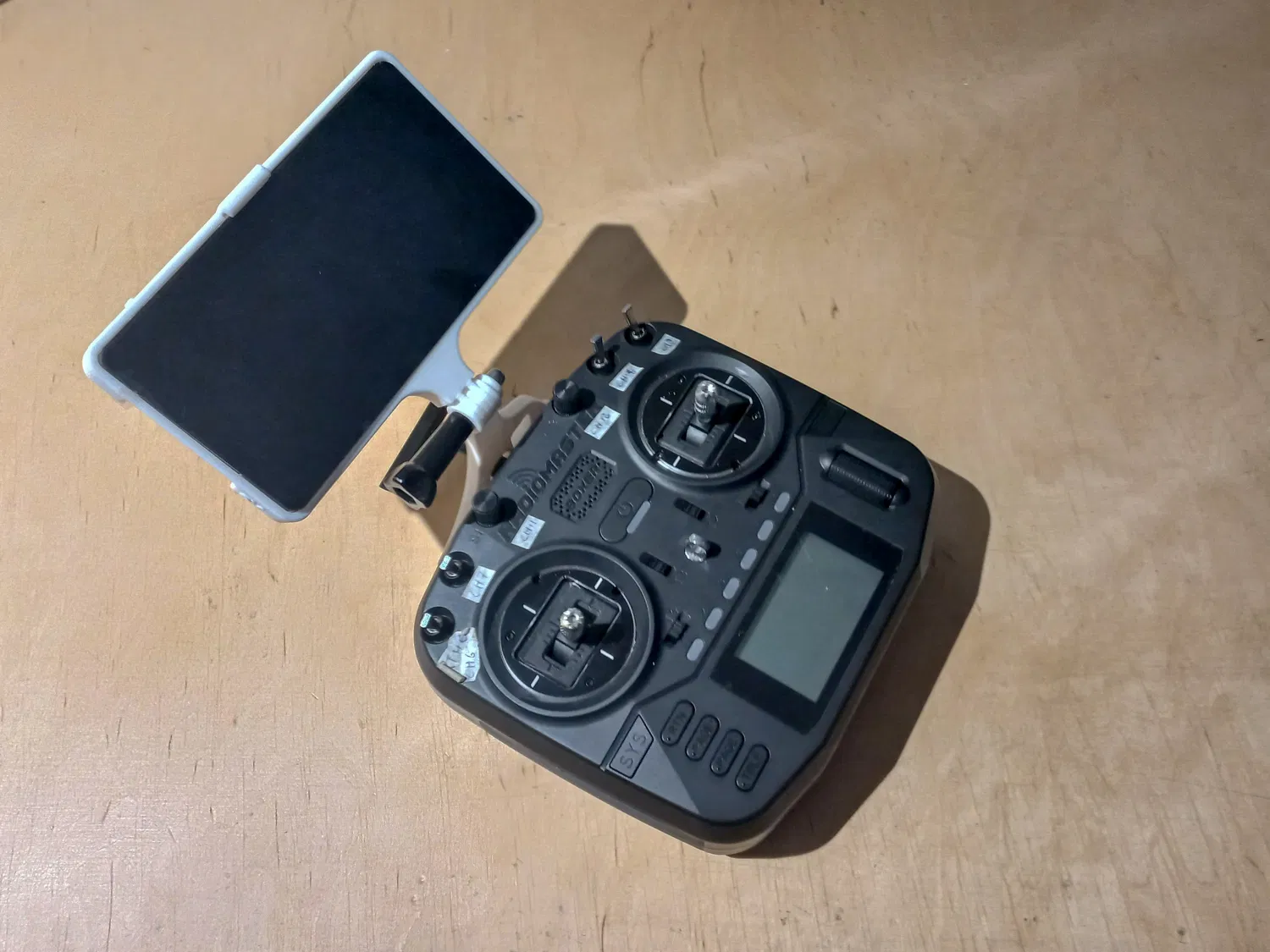

GIÁ ĐỠ RM BOXER

Sử dụng hai ốc vít đang giữ dây đeo để cố định giá đỡ.

Bạn sẽ cần một con ốc lục giác đầu tròn và chốt GoPro để kết nối hai phần giá đỡ lại với nhau.

Ăng-ten của radio sẽ đi xuyên qua lỗ ở phía sau. Hãy siết chặt bằng tay.

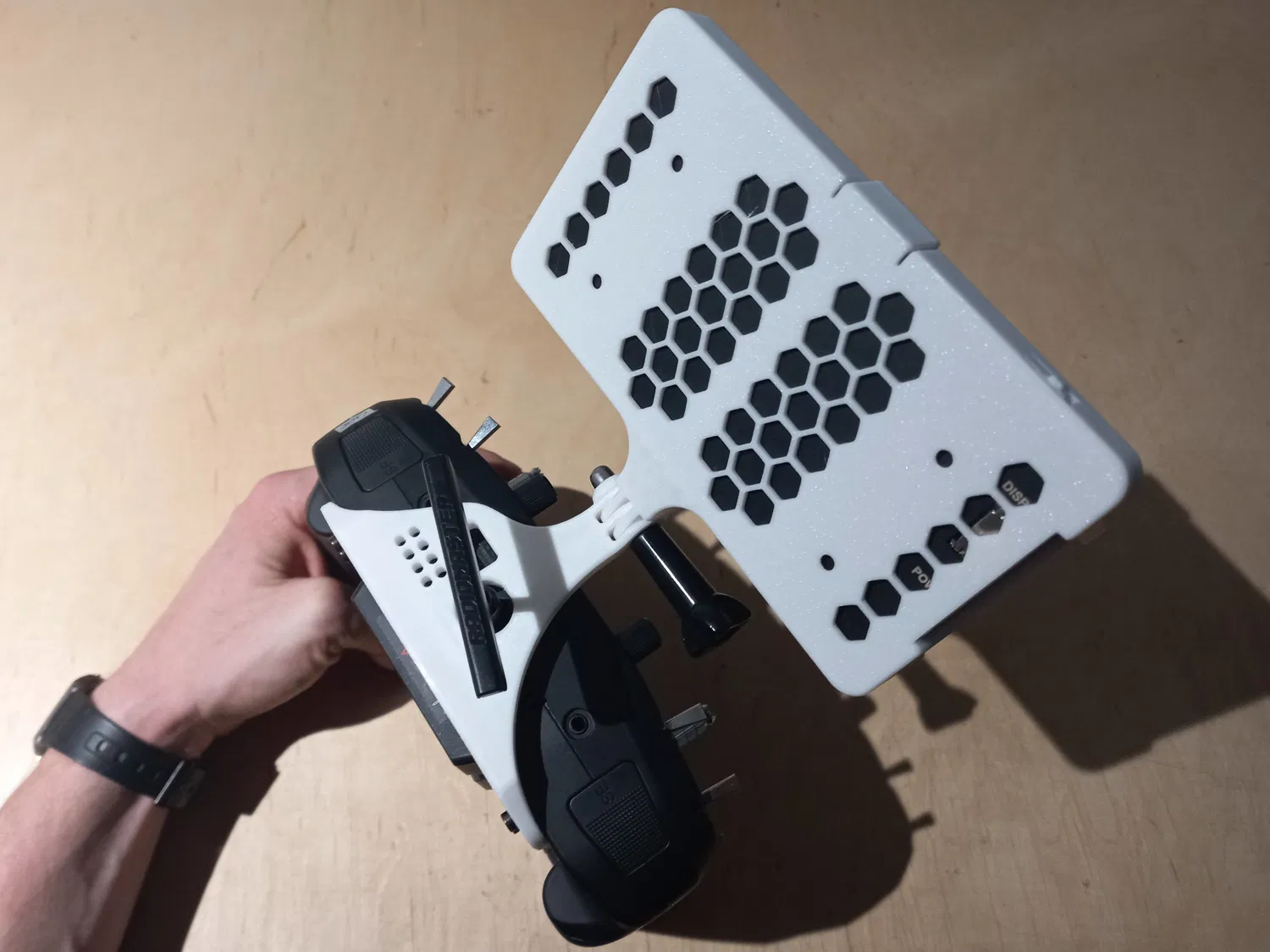

GIÁ ĐỠ MÀN HÌNH

• Được thiết kế riêng để dùng với màn hình này.
• Có sẵn 4 lỗ để lắp thanh rail (chưa phát hành) giúp gắn thêm bộ thu VRX ở mặt sau.

HƯỚNG DẪN IN

Đã thử nghiệm với nhựa PLA.

Nếu màn hình không khớp, có thể do mô hình bị co lại sau khi nguội. Nếu gặp tình trạng này, hãy tăng tỉ lệ lên 0.3% trên trục X và Y trong phần mềm slicer của bạn.

Sử dụng infill dạng Honeycomb, để mức 25% cho độ cứng cáp tối ưu.

Sử dụng support cho phần overhang cạnh khe cắm 5V.

Dùng dao rọc giấy cắt bỏ hai cái lẫy nhỏ gần nút bấm ở trên cùng của giá đỡ màn hình.

Nếu bạn muốn hợp tác phát triển thiết kế cho phần VRX, hãy cho mình biết nhé.
