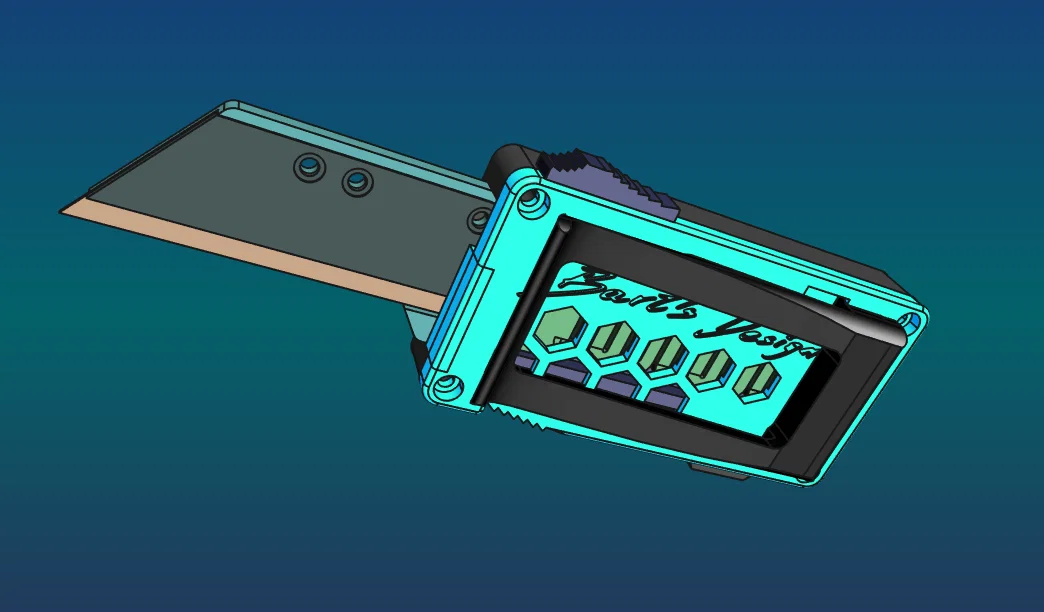

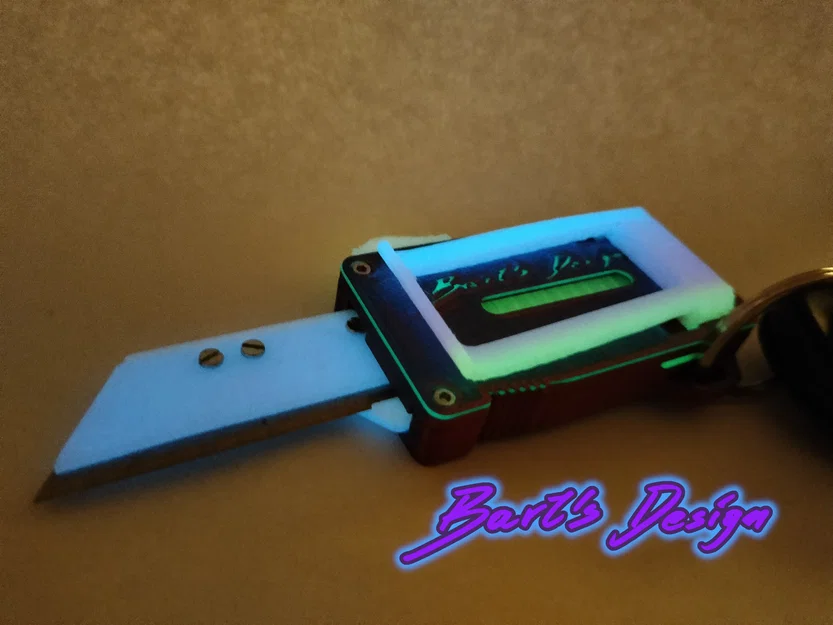

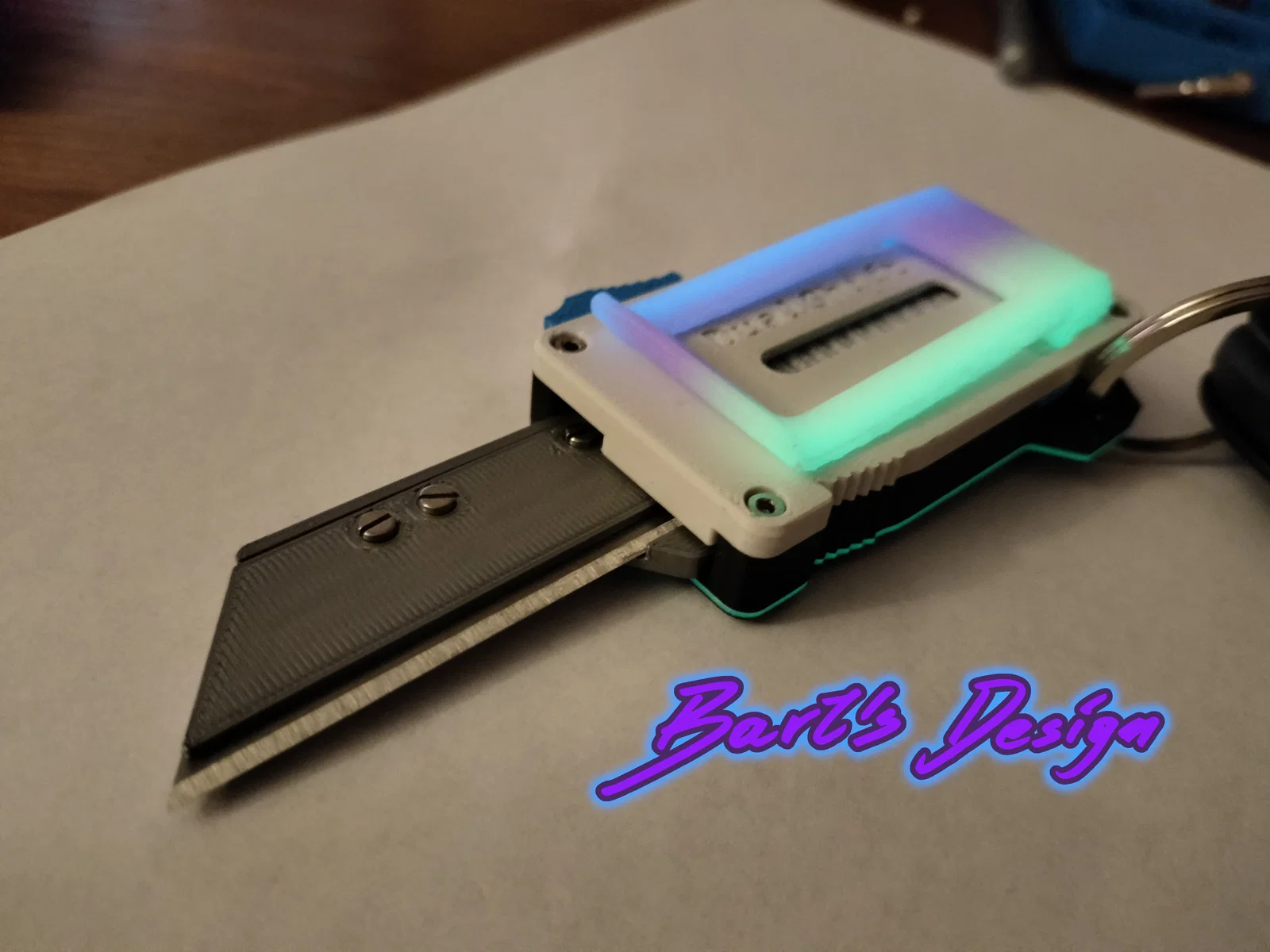

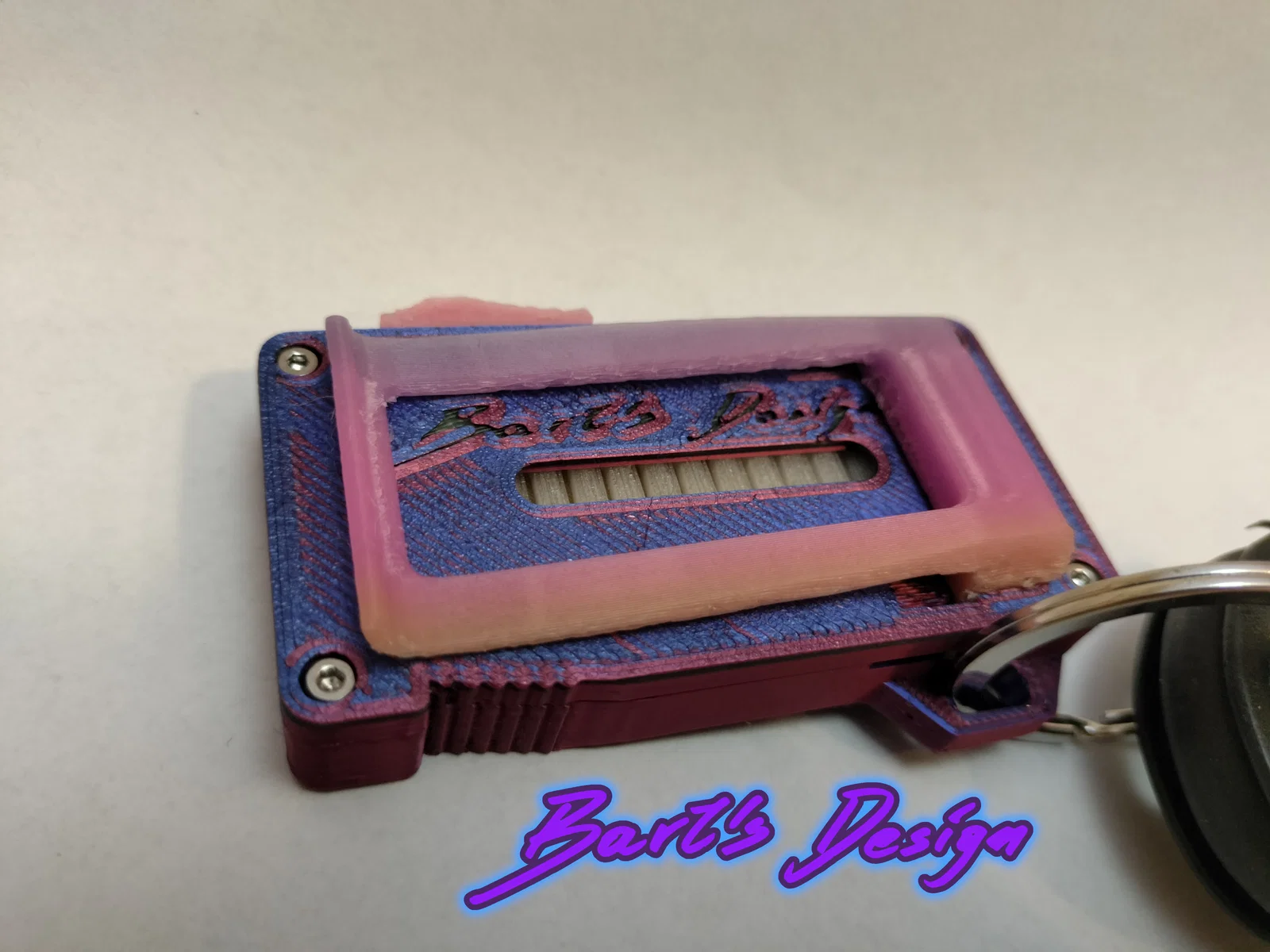

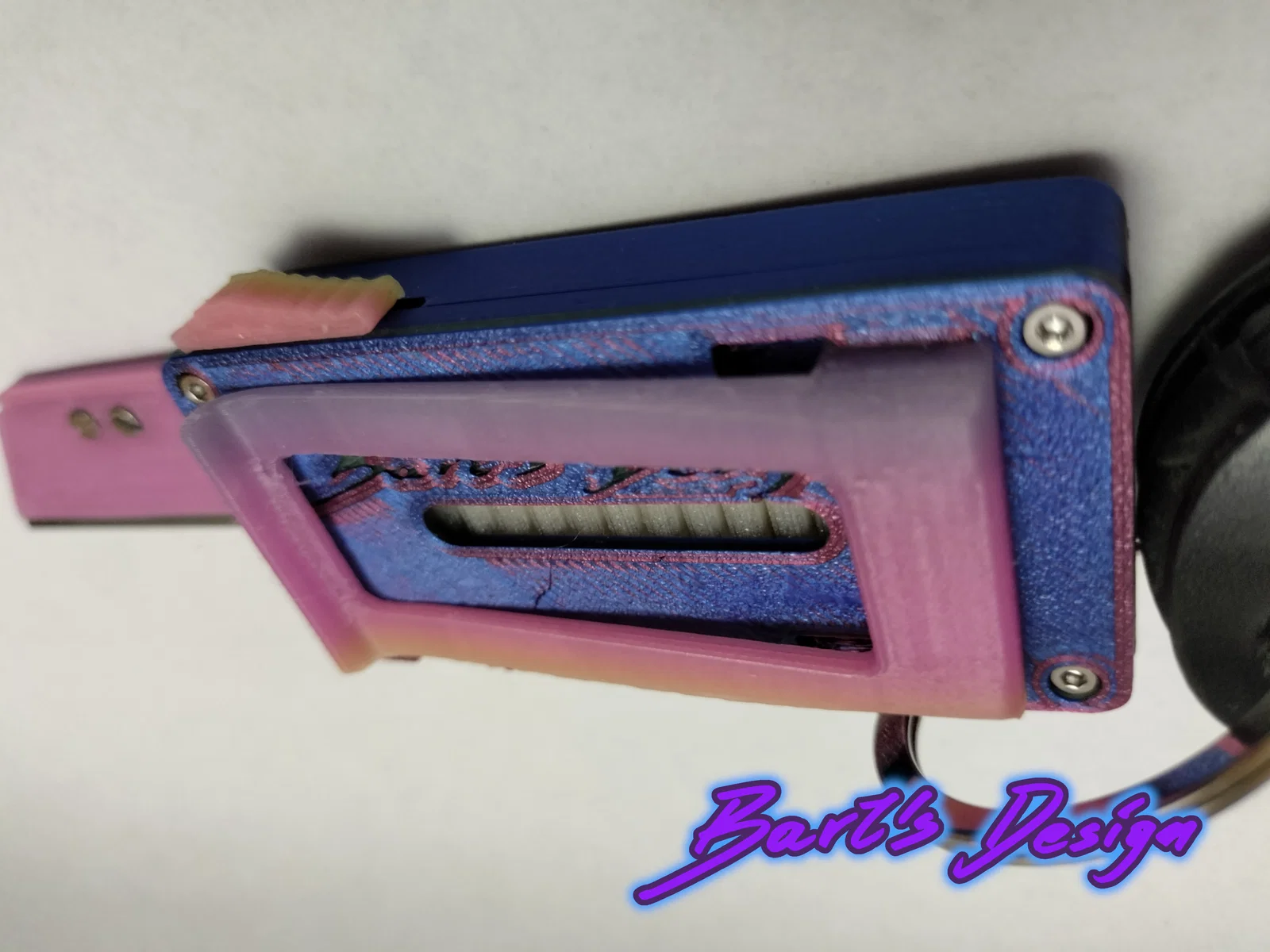

DualShift v1.3 - Dao switchblade OTF tự động (Fidget toy)

Cảnh báo: Bạn có thể dùng nó làm đồ chơi nếu không gắn lưỡi dao thật. Nhưng nếu muốn, bạn có thể vặn ốc để gắn lưỡi dao thang (trapezoidal blade) vào, nhưng: HÃY CỰC KỲ CẨN THẬN! Lưỡi dao tiện ích rất sắc bén. Nếu làm vậy, đừng đưa mô hình này cho trẻ em. Con dao này không có bất kỳ cơ chế an toàn thừa nào và nó có thể tự bung ra bất cứ lúc nào. Lò xo không chịu lực căng liên tục, nhưng còn trọng lực, sự rung lắc và các yếu tố môi trường khác. Hãy nhớ rằng bạn tự chịu trách nhiệm khi sử dụng nó.

Không bắt buộc phải dùng ốc vít để lắp ráp và kiểm tra xem mô hình có hoạt động không.

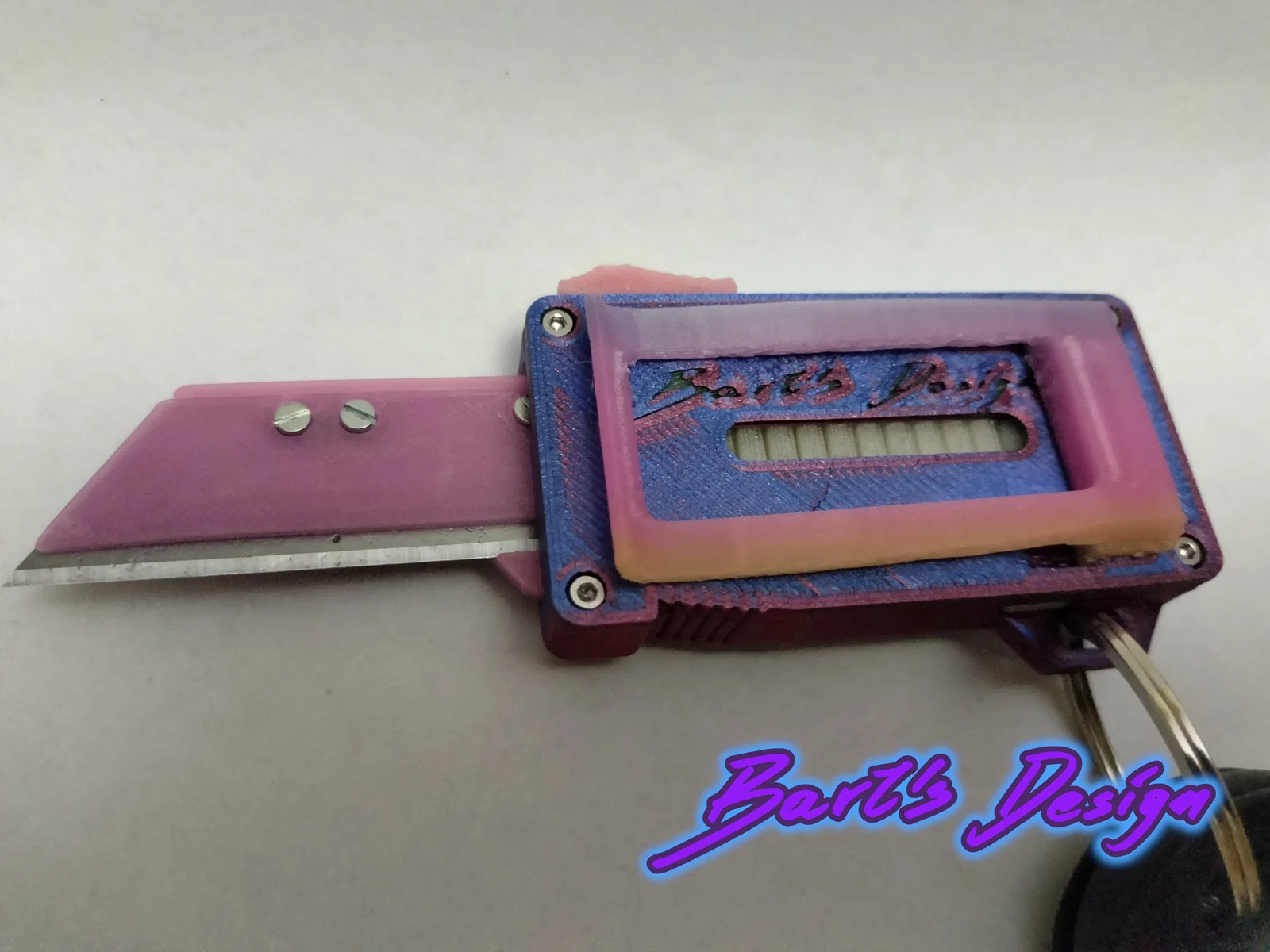

Con dao chỉ dài 73,5mm, và chỉ dài hơn lưỡi dao thang 12,5mm.

Sản xuất tại Ba Lan.

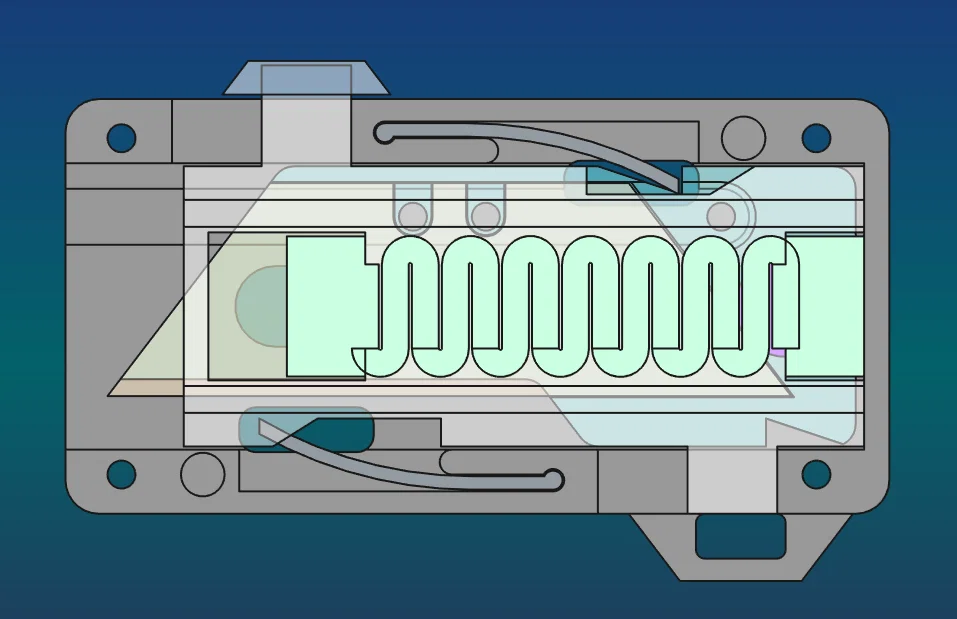

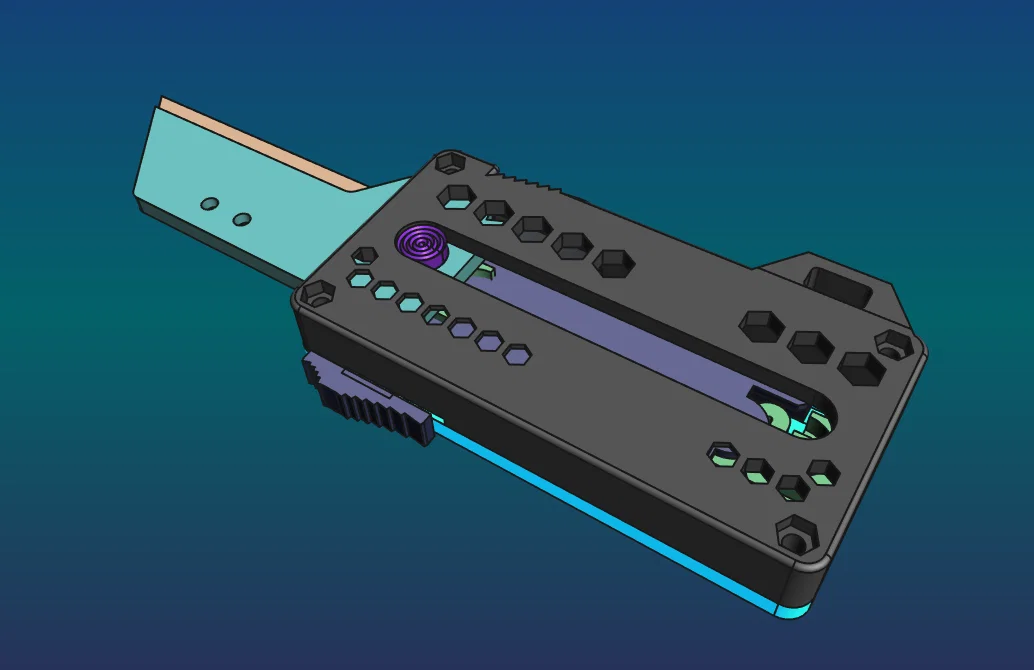

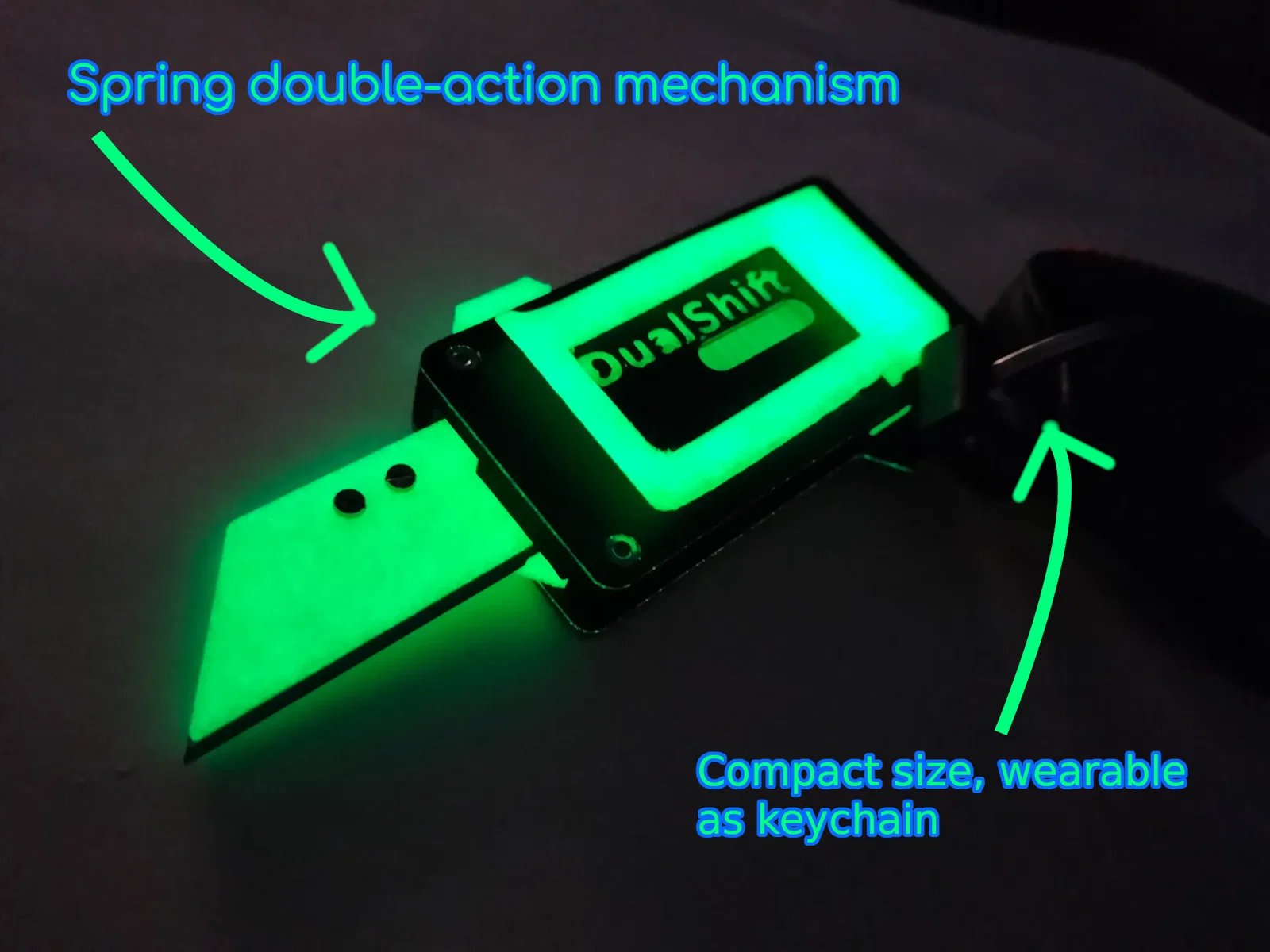

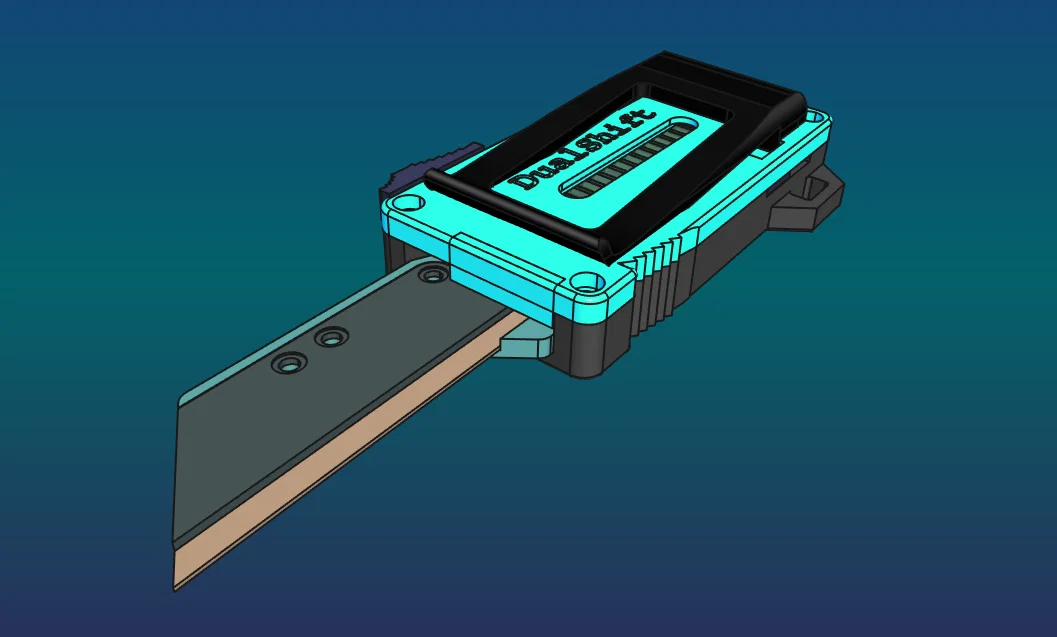

Tôi đã dành rất nhiều thời gian và filament để thiết kế mô hình này. Tôi tò mò liệu có thể tạo ra một con dao trên máy in 3D hoạt động giống như dao OTF (Out-The-Front) hai chiều không. Cơ chế của tôi mang lại trải nghiệm mượt mà đáng kinh ngạc, chuyển đổi 8mm hành trình nút bấm thành 55mm hành trình lưỡi dao. Tỷ lệ này tương đương hoặc thậm chí tốt hơn các loại dao OTF tiêu chuẩn.

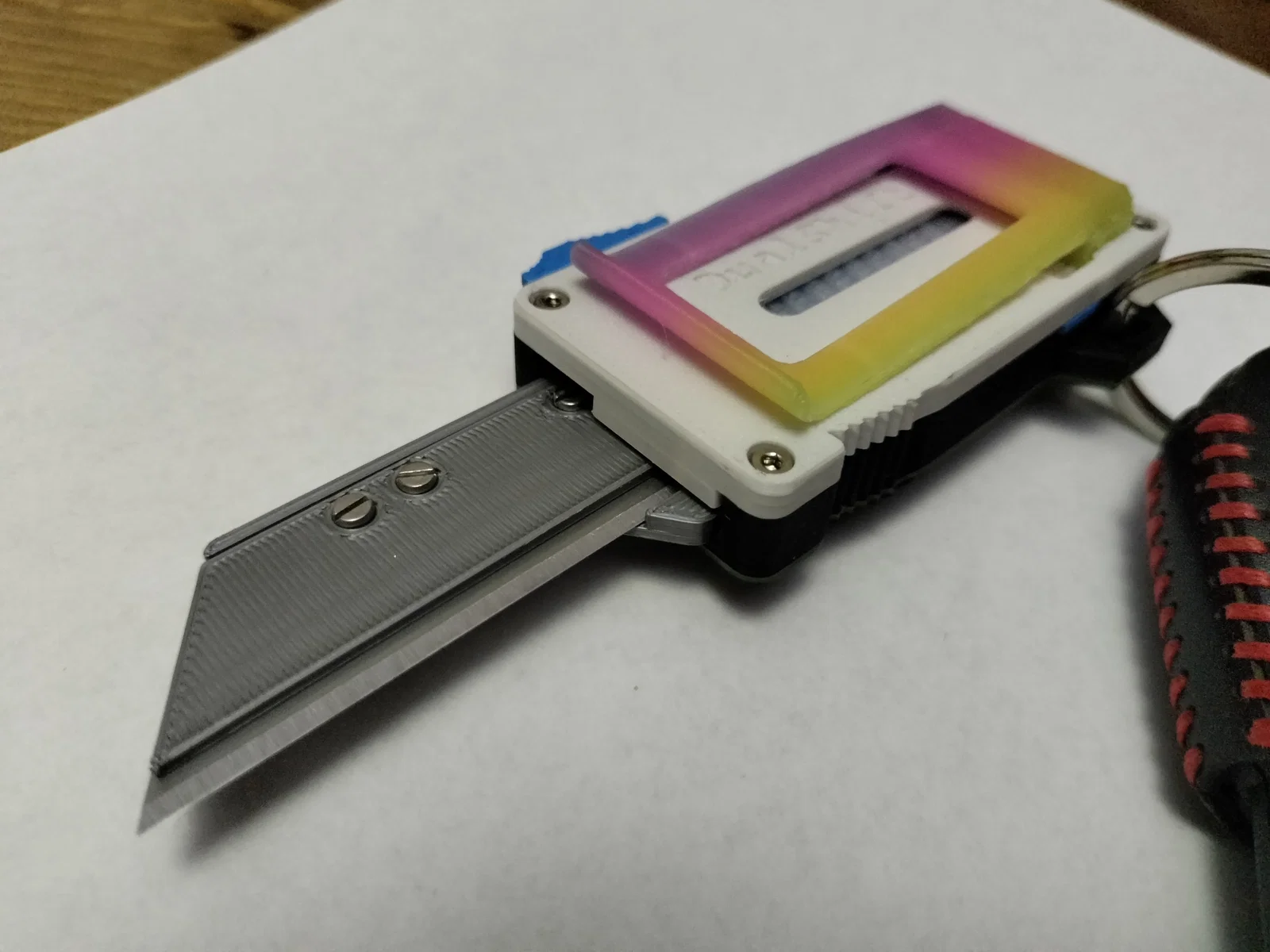

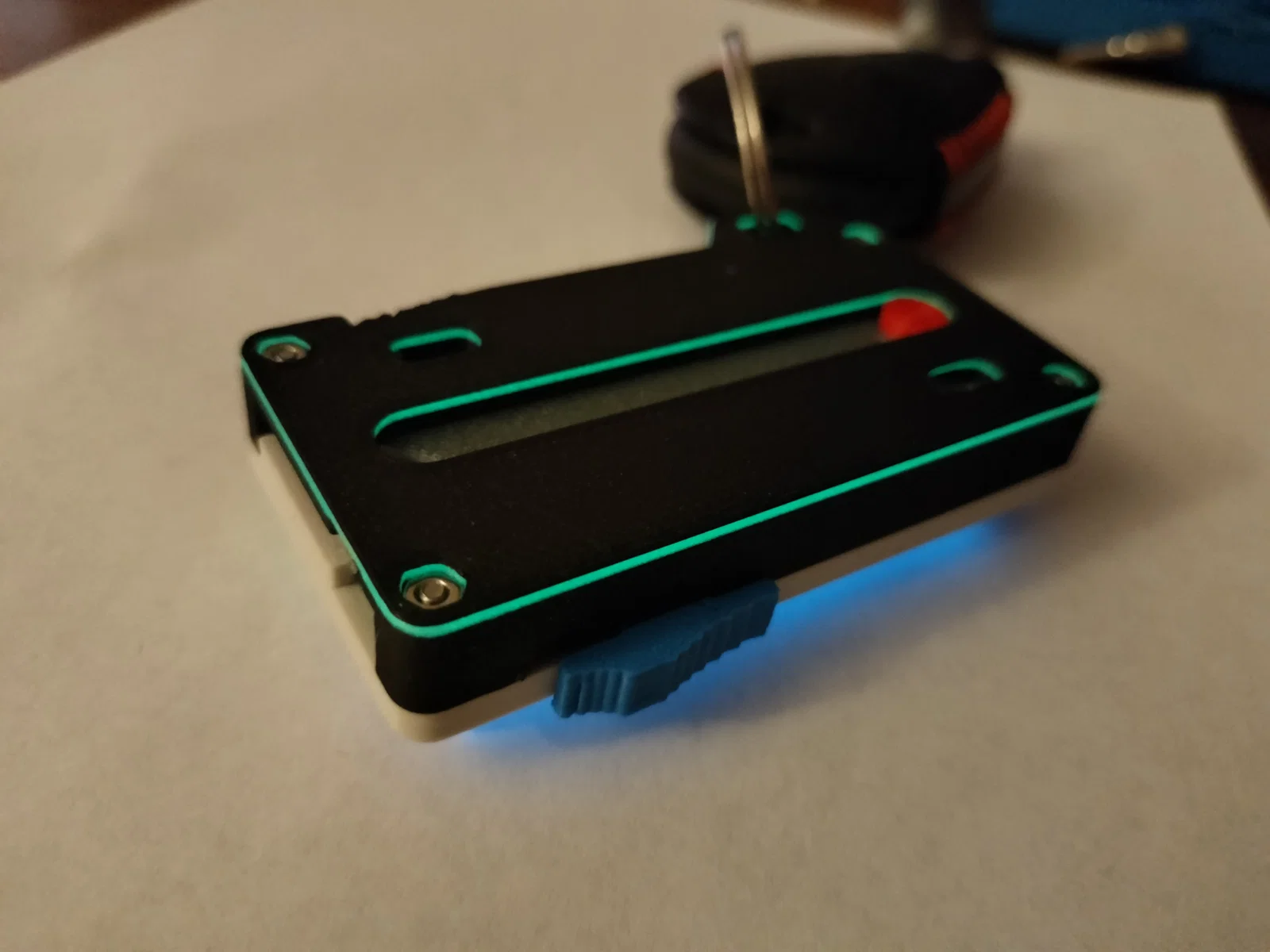

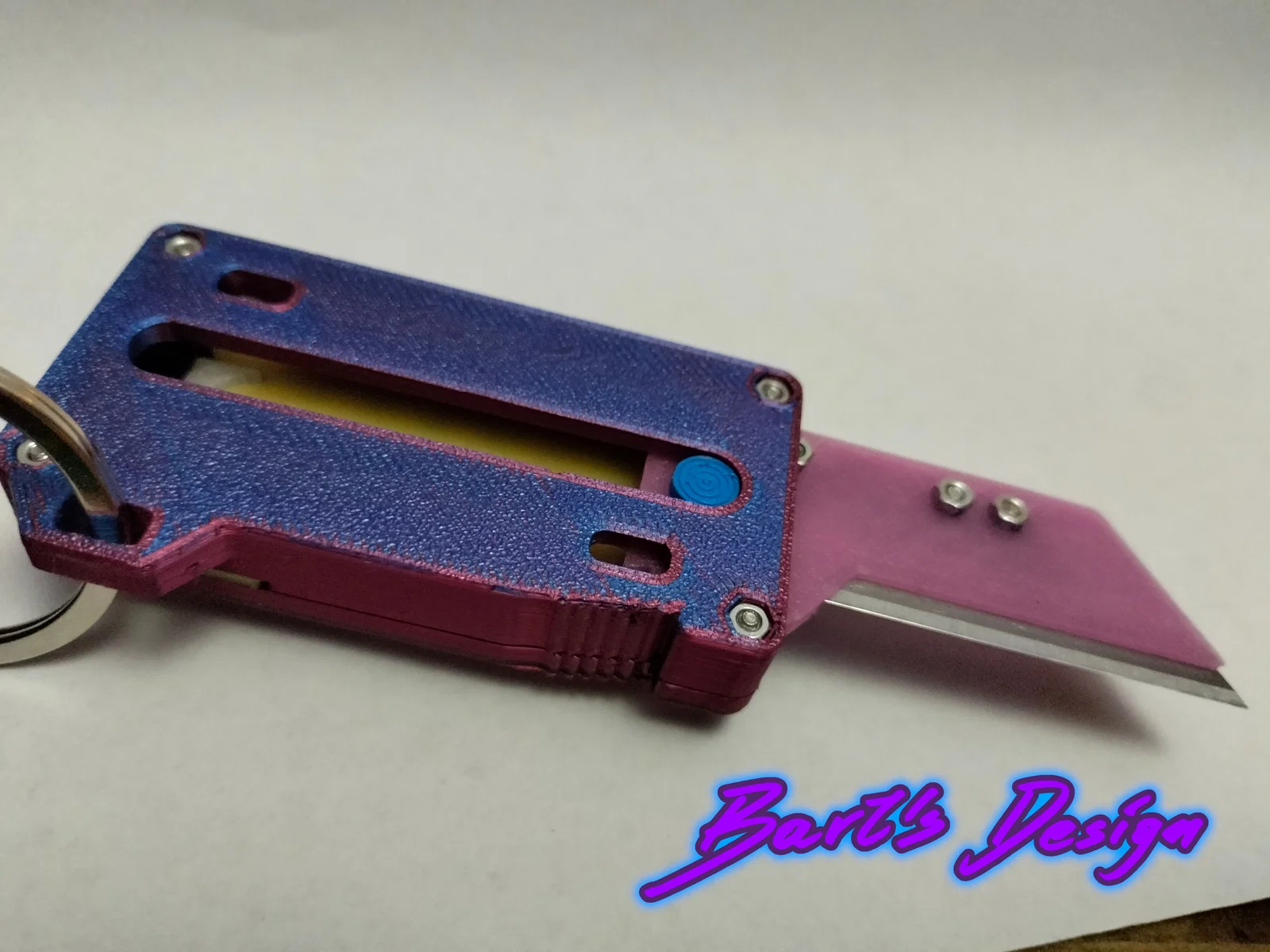

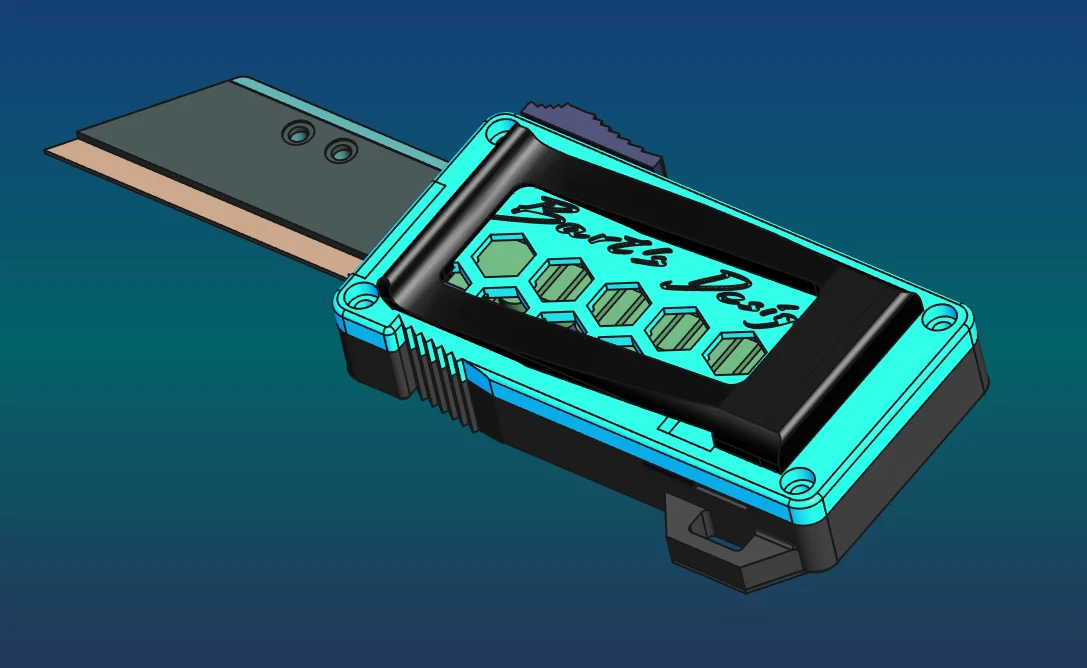

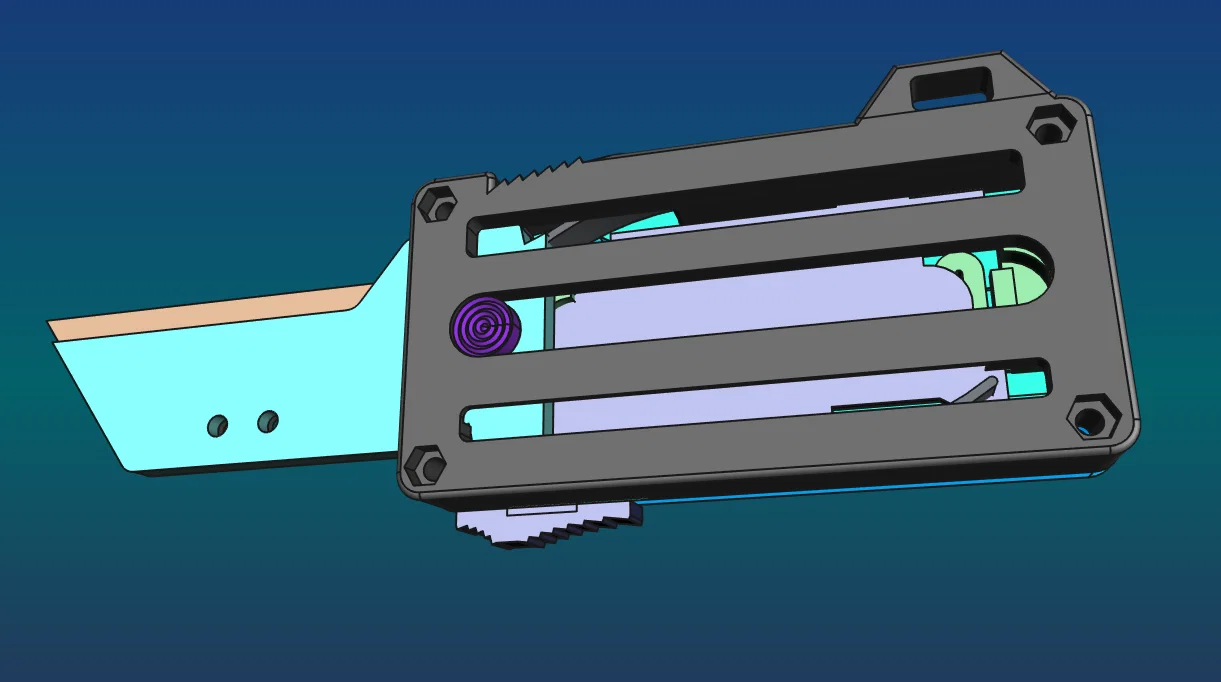

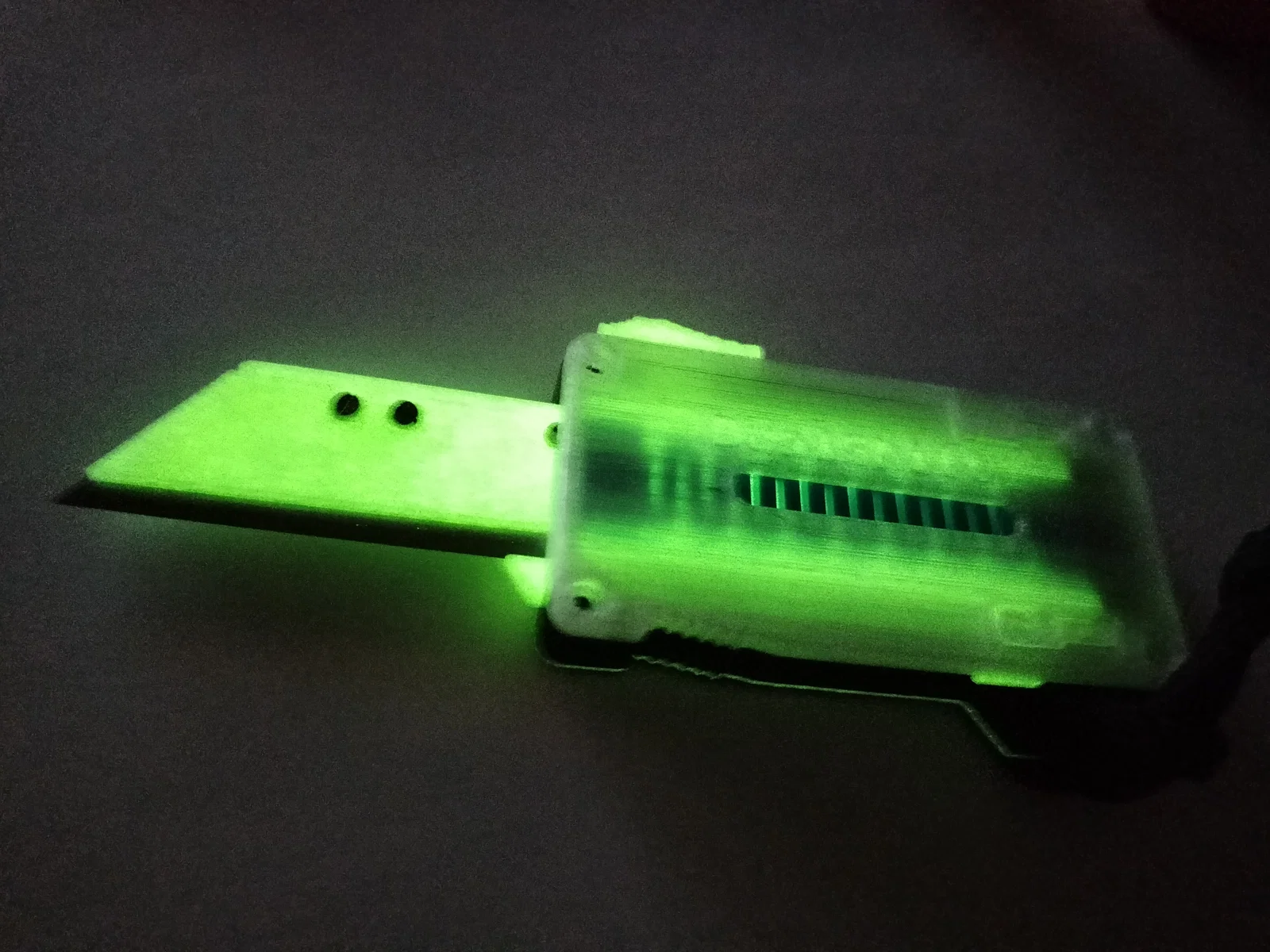

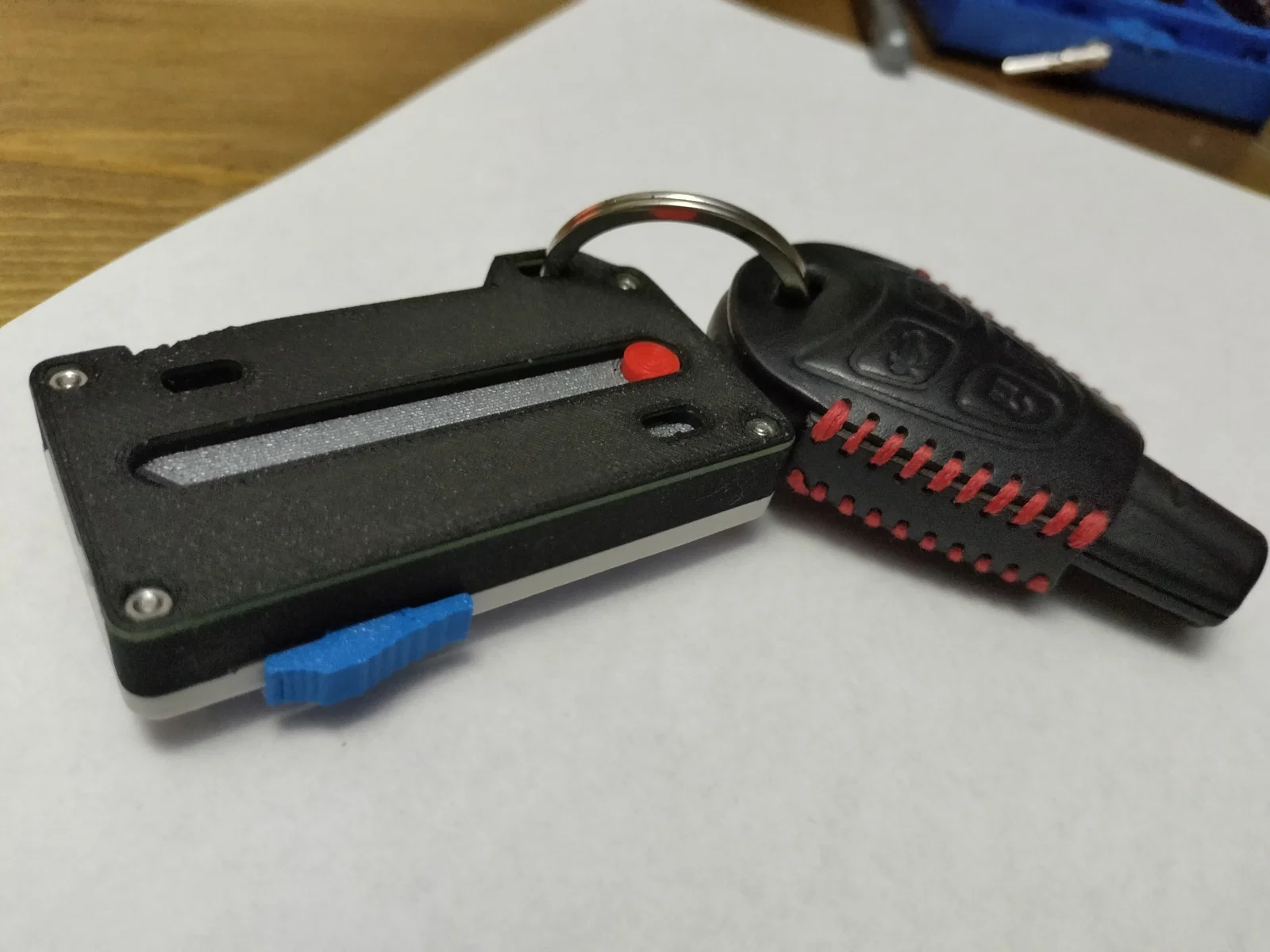

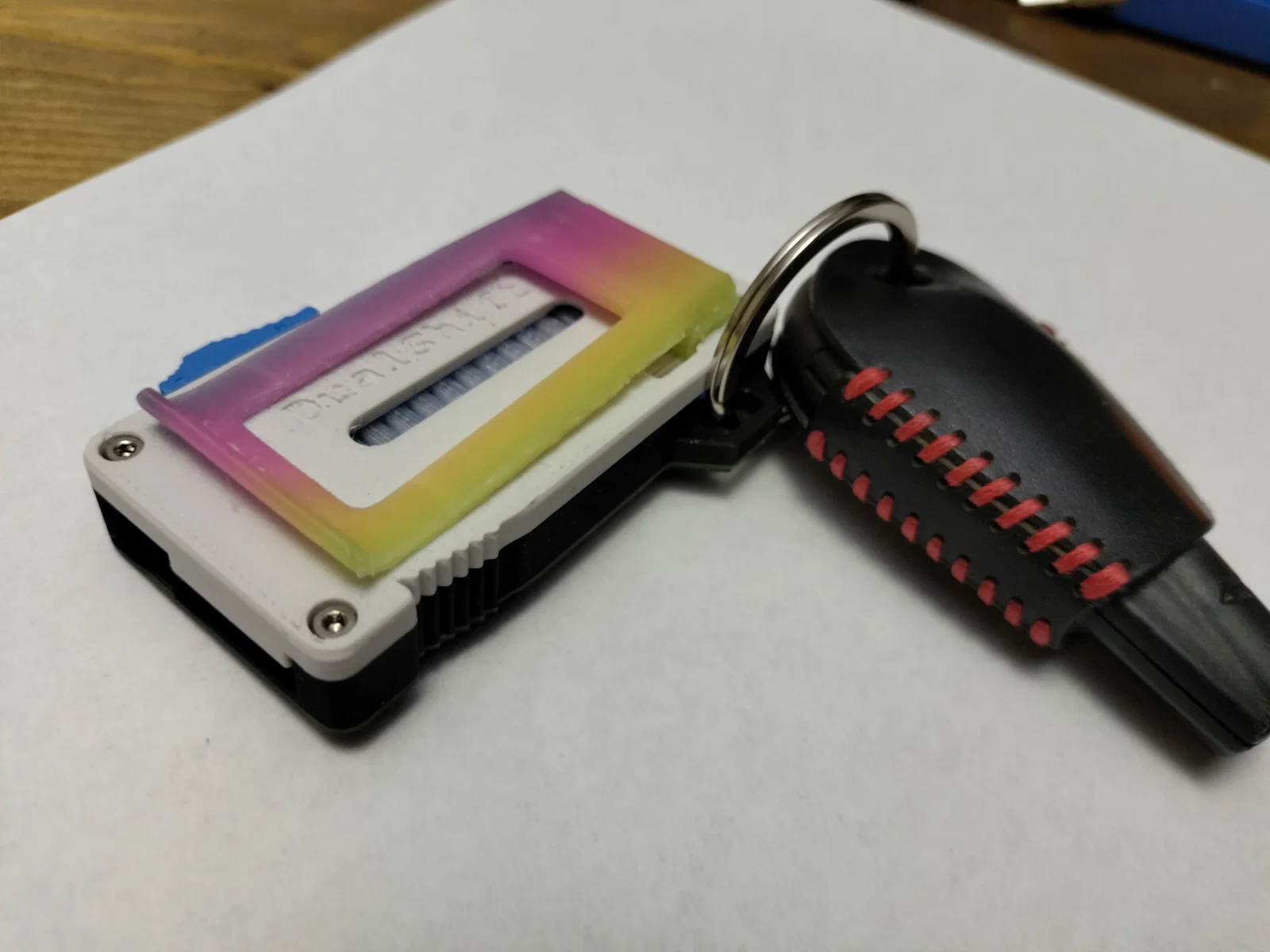

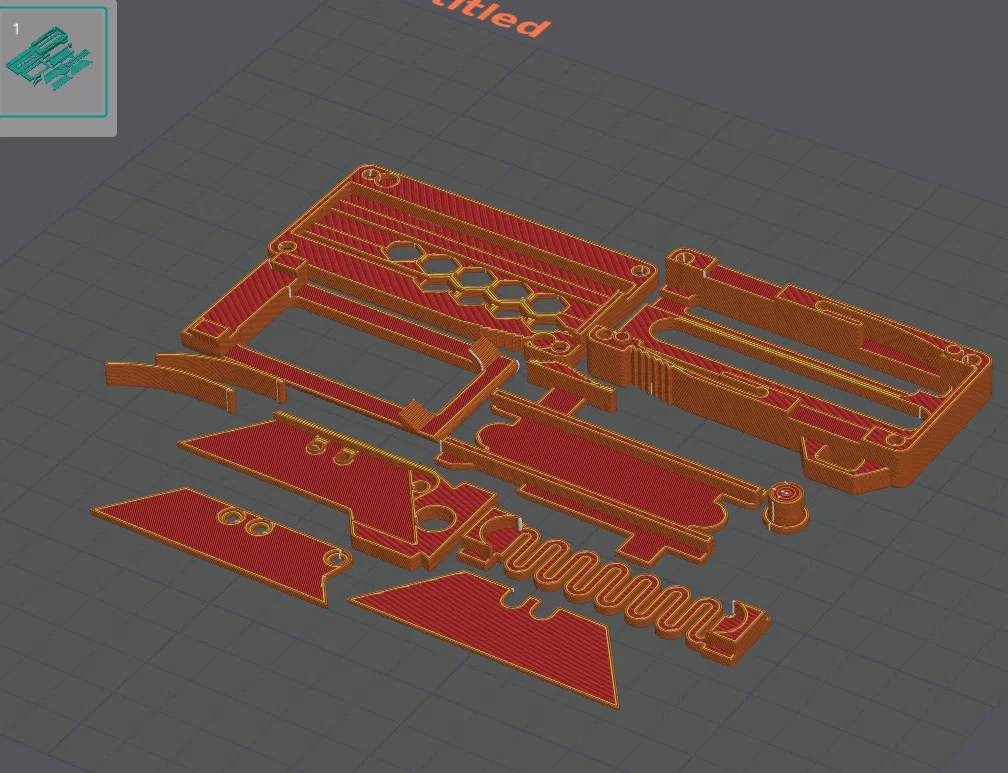

Mẹo trước khi in:

• Cân chỉnh máy in trước khi in. Đây là một mô hình đòi hỏi độ chính xác cao. Kích thước và khe hở đã được tính toán rất kỹ sau nhiều giờ và tốn nhiều filament. Mô hình có thể in trên máy in giá rẻ, miễn là hoạt động tốt. Máy in rẻ tiền của tôi (Sidewinder X4) vẫn xử lý được :)
• Tôi khuyên nên in lò xo và chốt chặn bằng nhựa PET-G, vì PLA bị hiện tượng biến dạng theo thời gian (creep) khá nặng. Lò xo chính vẫn sẽ hoạt động ổn một thời gian vì nó chỉ chịu lực khi dao bung ra/thu vào. Nhưng một trong các chốt chặn luôn bị căng, nên sau vài giờ nó sẽ bị biến dạng và không giữ được lưỡi dao nữa. Các chi tiết khác có thể in bằng PLA.
• Tất nhiên, bạn có thể in toàn bộ bằng PLA và nó vẫn hoạt động - đủ để bạn kiểm tra cơ chế.
• Nếu không có filament nào ngoài PLA, khi không sử dụng, hãy để nút bấm ở vị trí “giữa” và mở khóa lưỡi dao. Việc này giúp chốt chặn ở trạng thái nghỉ, tránh bị biến dạng.
• Sử dụng các loại nhựa “trơn” (slick), đặc biệt cho vỏ (phần dưới), khung lưỡi và thanh trượt. Nếu bạn chỉ có nhựa nhám, hãy dùng dầu silicone (không dùng mỡ silicone) để dao chạy mượt mà. Cơ chế này dựa nhiều vào quán tính nên cần di chuyển rất nhẹ nhàng.
• In nắp, chốt pin, lò xo và chốt chặn (tin tôi đi - chốt chặn rất quan trọng) úp ngược xuống.

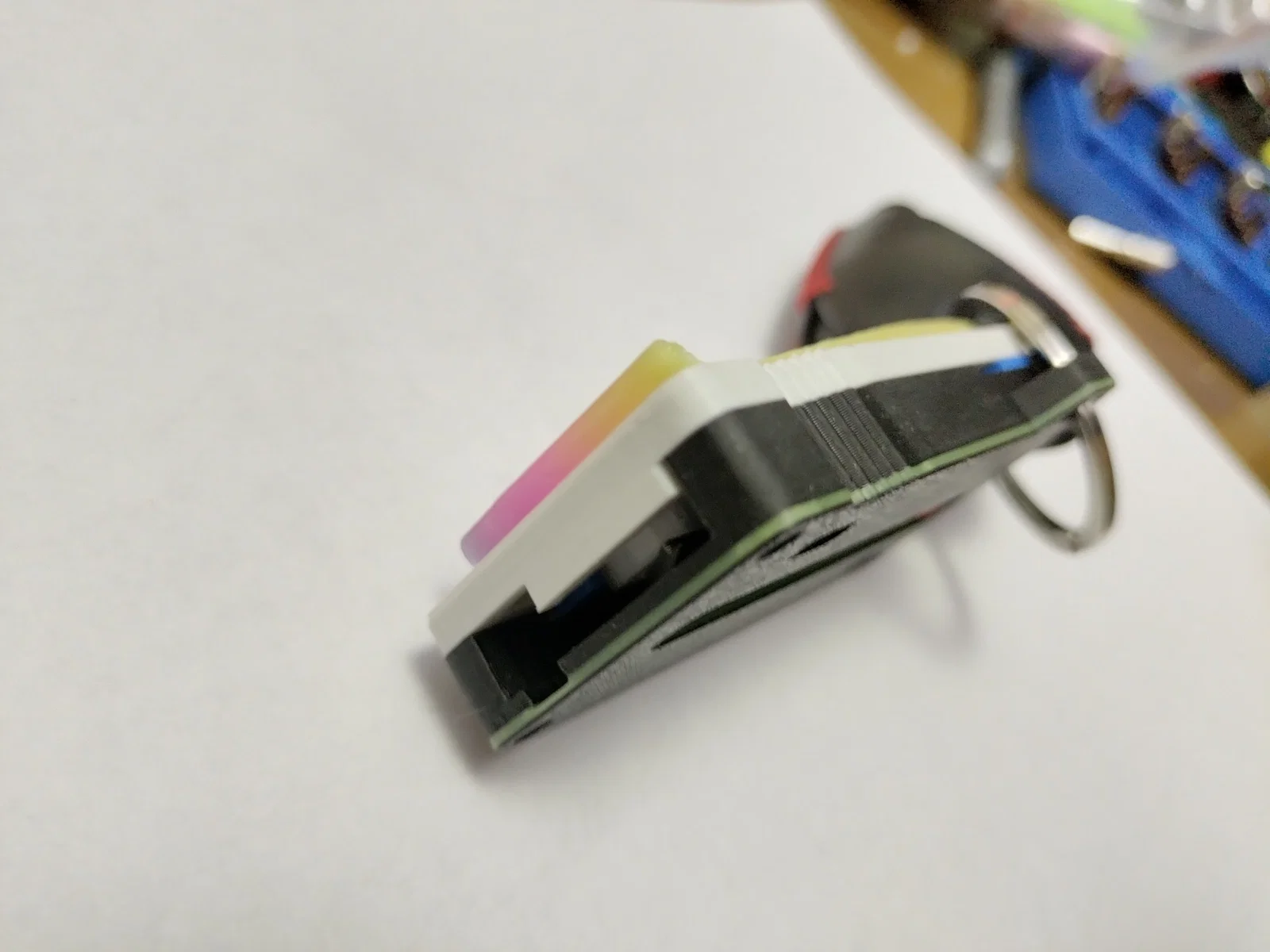

• In kẹp (clip) đặt nghiêng cạnh.
• Các chi tiết khác in “nguyên bản”.
• Bạn cần 2 chốt chặn. Các phần còn lại in mỗi thứ 1 cái.
• Sử dụng support (kiểu tree là tốt nhất) cho các mô hình. Nó dùng để làm đầy các hốc ốc vít và cho kẹp. Nếu phần nào không cần, máy cắt (slicer) sẽ không tự thêm vào. Hỗ trợ chỉ cần thiết cho phần kẹp.
• Tôi khuyên dùng infill 100% và profile tiêu chuẩn 0.2mm.

Thông thường tôi khuyên in thành 4 lần:

• Vỏ và nắp (úp ngược) bằng PLA màu chính.
• Kẹp, khung lưỡi, khối chặn lưỡi, chốt pin, thanh trượt bằng PLA màu nhấn.
• 2 lò xo (chính và dự phòng) bằng PET-G (hoặc tốt hơn là PC). Đừng in quá 2 cái trong một lần.
• 2 hoặc 4 (dự phòng) chốt chặn bằng PET-G. Nếu in nhiều cùng lúc (hoặc in chung với lò xo), chúng có thể bị tách lớp do thời gian giữa các lớp quá lâu.

Chọn lò xo

Bạn sẽ thấy nhiều loại lò xo trong dự án. Trước tiên hãy thử loại 8x2.1mm cho PLA, hoặc 7x2.5mm cho PET-G/PC. Nếu không hoạt động tốt, hãy thử loại khác. Nếu cơ chế hoạt động quá nhẹ, thử dùng loại *x1.9mm. Lò xo quá cứng có thể làm hỏng chốt chặn, nên hãy cẩn thận. Nếu dao không mở khóa được, đừng nhấn quá mạnh, hãy thay lò xo nhẹ hơn.

Số đầu là số vòng, số sau là độ dày tính bằng mm.

Chọn chốt chặn

Tôi khuyên dùng 1mm cho PLA và 1.2mm cho các vật liệu khác như PET-G, PC.

Mẹo sau khi in:

• Dùng ốc vít để đẩy support ra khỏi hốc đầu ốc.
• Kiểm tra lò xo xem có lỗi không. Nếu có - nó sẽ gãy rất nhanh, hãy in lại.
• Dùng dụng cụ làm sạch bavia hoặc giấy nhám (hoặc móng tay của bạn XD) trước khi lắp ráp, đảm bảo không có gì bị kẹt và bề mặt trơn tru.
• Lắp chốt pin vào khung và trượt nó bên trong vỏ thật nhiều lần cho đến khi bắt đầu di chuyển nhẹ nhàng.

Mẹo lắp ráp:

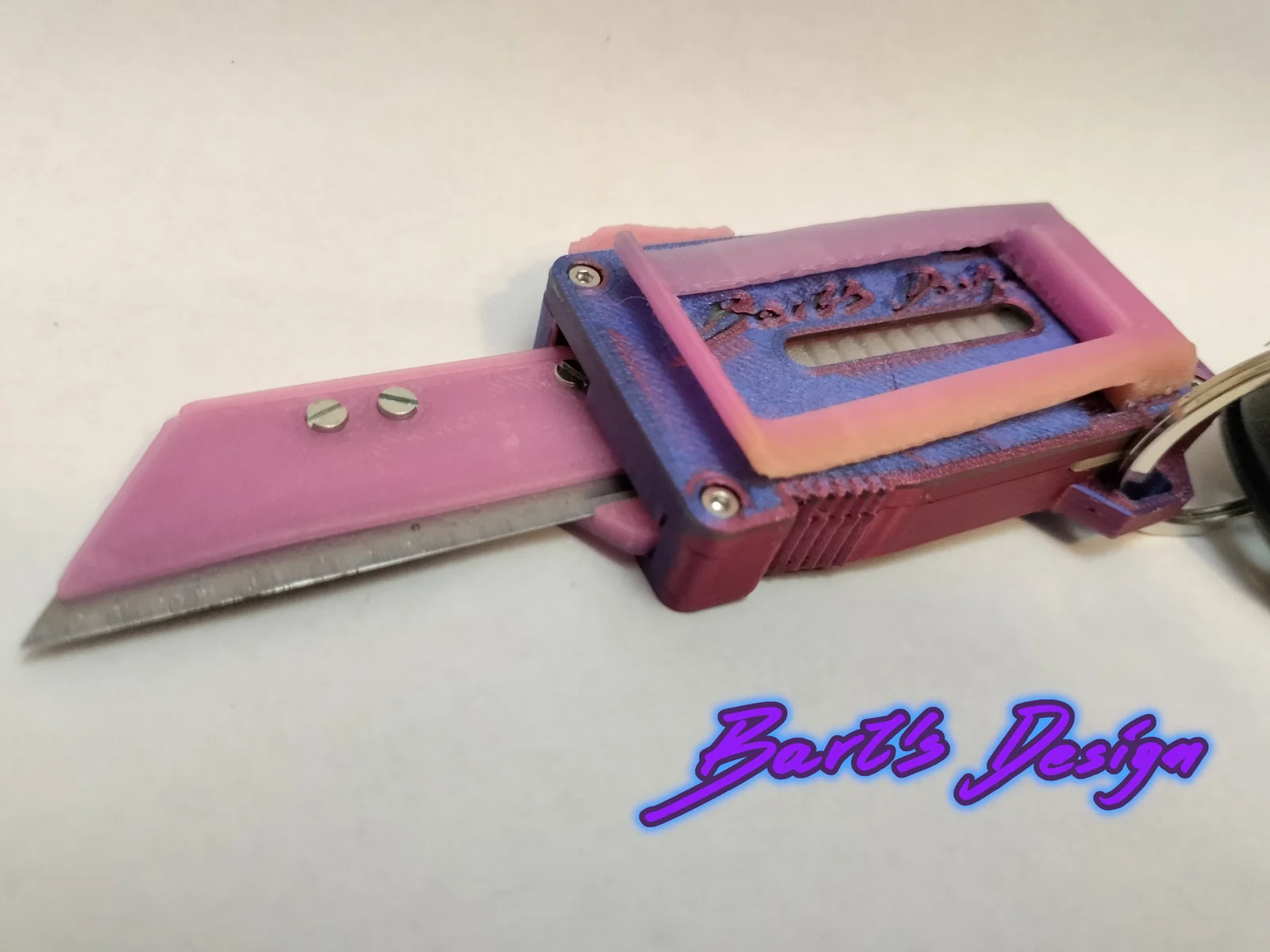

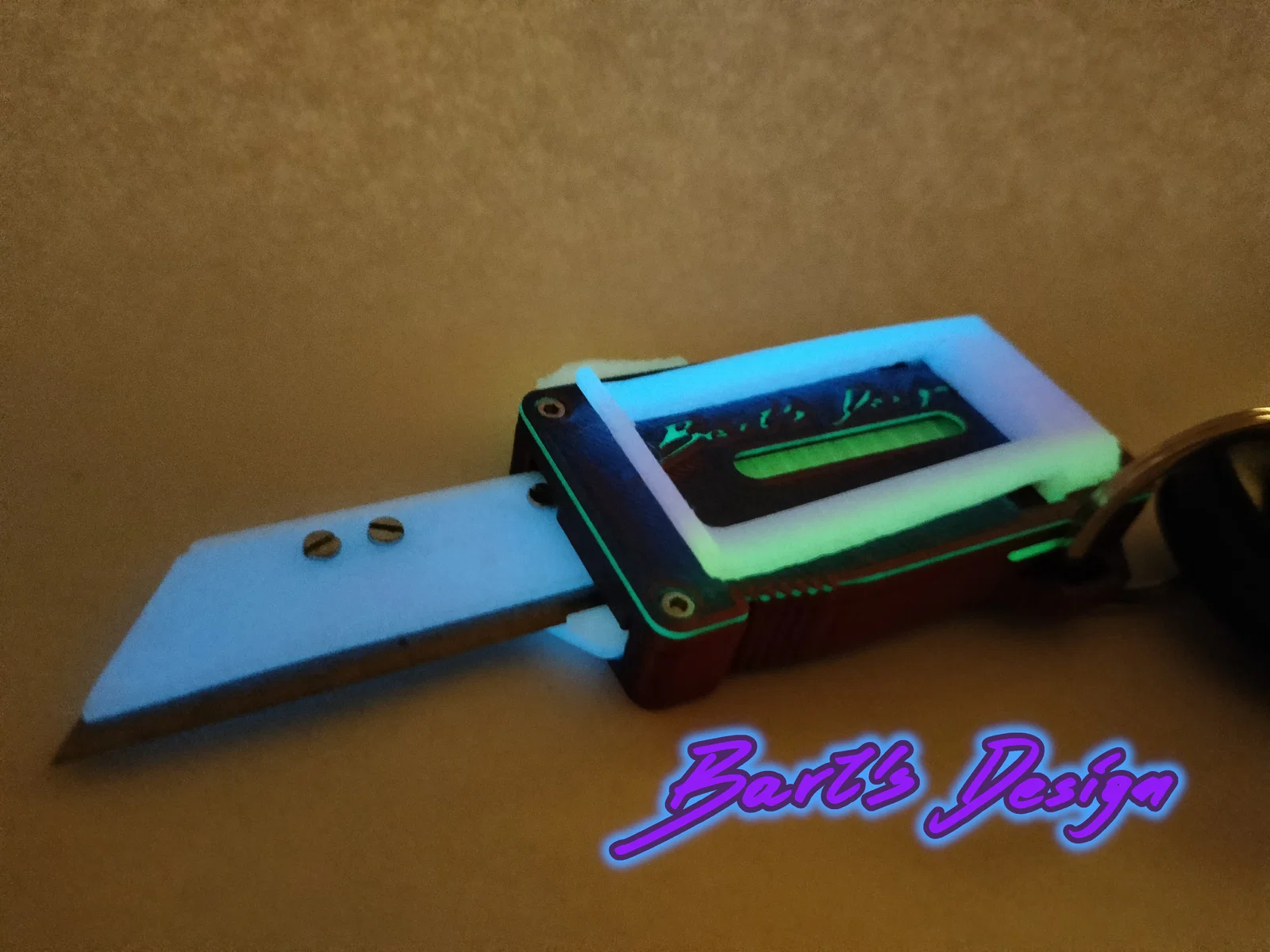

Nếu bất chấp cảnh báo, bạn vẫn muốn gắn lưỡi dao thật, bạn sẽ cần:

• 3 ốc vít M2x4mm đầu trụ (độ cao đầu 1.3mm) cho lưỡi dao.
• 4 ốc vít M2x10mm đầu trụ để lắp vỏ.
• 7 đai ốc M2.

Nếu chỉ muốn làm đồ chơi fidget, bạn có thể gắn khung hoặc vặn vào lưỡi dao giả in 3D (đã bao gồm). Nếu không gắn lưỡi dao thật, bạn có thể dùng chút keo thay cho ốc vít.

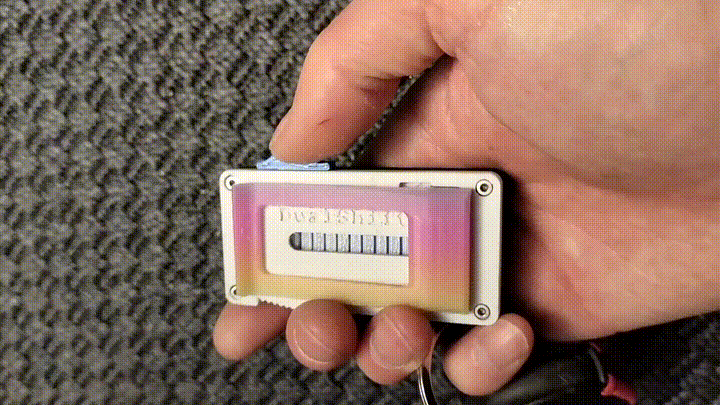

Cách sử dụng

• Cơ chế có thể cần thời gian chạy rà (break-in) để hoạt động mượt mà. Có thể cần vài chục lần thao tác.
• Để ngón tay tránh xa hốc lưỡi dao :)
• Lò xo và chốt chặn có tuổi thọ giới hạn. Nếu chơi thường xuyên - hãy chuẩn bị sẵn phụ tùng.
• Nếu lưỡi dao không khóa, chỉ cần dùng thanh trượt ở phía sau để đẩy nó ra hoặc vào.
• Nếu dao không mở khóa được - đừng nhấn quá mạnh. Hãy dùng lò xo nhẹ hơn.

Kết thúc

Nếu gặp vấn đề, hãy nhắn tin cho tôi trước khi để lại bình luận tiêu cực. Tôi đã gặp rất nhiều lỗi trong quá trình thiết kế và thử nghiệm, những lỗi này đều có thể sửa dễ dàng. Nếu không: Dự án này dễ dàng tùy chỉnh, và tôi có thể chuẩn bị các bộ phận với kích thước/khe hở thay đổi cho yêu cầu của bạn. Lò xo đàn hồi hơn cho vật liệu khác? Khe hở lớn hơn? Không vấn đề gì. Chỉ cần nhắn tin (PM) cho tôi.

Tôi rất cần phản hồi vì muốn dự án này hoạt động tốt trên bất kỳ máy in nào. Đừng ngại PM cho tôi.

Xem thêm dự án dao khác của tôi, dao trọng lực OTF, G-Shift:

FAQ (không ai hỏi tôi, tôi tự hỏi mình)

Q: Mô hình của tôi không thể tự mở, nó dừng trước khi đến vị trí cuối do ma sát?

A: Hãy thử dùng lò xo mạnh hơn; dùng loại nhựa trơn hơn cho vỏ dưới, khung lưỡi và thanh trượt. Nếu không đỡ, hãy PM cho tôi hoặc thử scale trục Z phần vỏ dưới lên một chút. Đừng quên scale cả chốt chặn.

Q: Mô hình không mở được vì không thể làm căng chốt chặn (chốt xoay thay vì bung ra)?

A: Bạn đã in chốt chặn úp ngược chưa? Nếu chưa - hãy thử. Nếu Z-offset của máy in quá thấp, nó tạo ra một lớp "brim" nhỏ quanh chốt, khiến nó bị kẹt với khung lưỡi. Hãy thử dùng lò xo yếu hơn.

Q: Chốt chặn bị tách lớp khi cố gắng bung dao?

A: Nếu in bằng PET-G, hãy thử giảm nhiệt độ in xuống 10-15 độ.
