Bộ nâng nắp máy K1 Max kèm cơ chế nắp đóng mở trượt

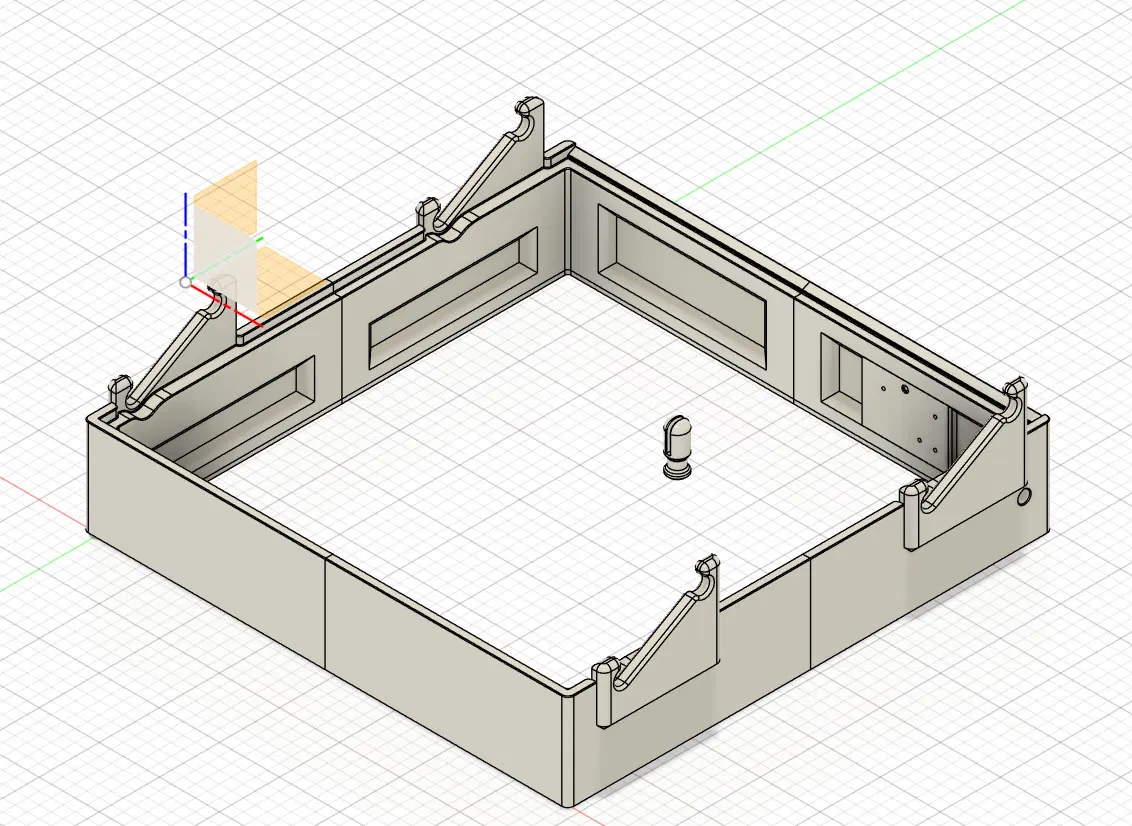

Là một người dùng K1 Max, mình nghĩ việc tự thiết kế một bộ nâng nắp máy (lid raiser) là trải nghiệm không thể bỏ qua, nên đây là thành quả của mình. Vì mình đã chuyển sang dùng kiểu chạy dây không cần xích (chain free) và muốn dời cảm biến sợi nhựa, nên phần phía sau đã được tích hợp sẵn một giá đỡ rời cho cảm biến runout, cố định bằng ốc M3 x 6mm. Bản thân cảm biến runout sẽ được gắn lên tấm này bằng chính ốc M3 zin của máy.

Các phần của bộ nâng được thiết kế kiểu lắp ghép (push fit), sau khi lắp thấy ổn thì mình có dán keo lại cho chắc chắn. Bạn lưu ý đừng để đường z-seam nằm ngay các khớp nối, nếu không sẽ phải mất công mài giũa lại đấy.

Bạn sẽ cần in 4 cái gân (ribs) để ép vào đáy các phần chính. Mình làm vậy để dễ dàng thay đổi tùy chọn. Tương tự, mình cũng đã dán cố định chúng sau khi ưng ý.

Để dời cảm biến runout, bạn chỉ cần tháo nắp đậy cáp ngang phía trên, cắt nhẹ một đoạn ngay bên dưới cảm biến là cáp sẽ có đủ độ dài để lắp vào vị trí mới.

Mình dùng miếng đệm cao su tự dính 3mm để lót mặt trên của bộ nâng giúp nắp máy êm hơn. Tuy nhiên, phần rãnh mình khoét chưa đủ sâu cho lớp đệm 3mm ở vị trí con lăn, nên bạn có thể cân nhắc dùng mút 1mm cho khu vực đó nhé.

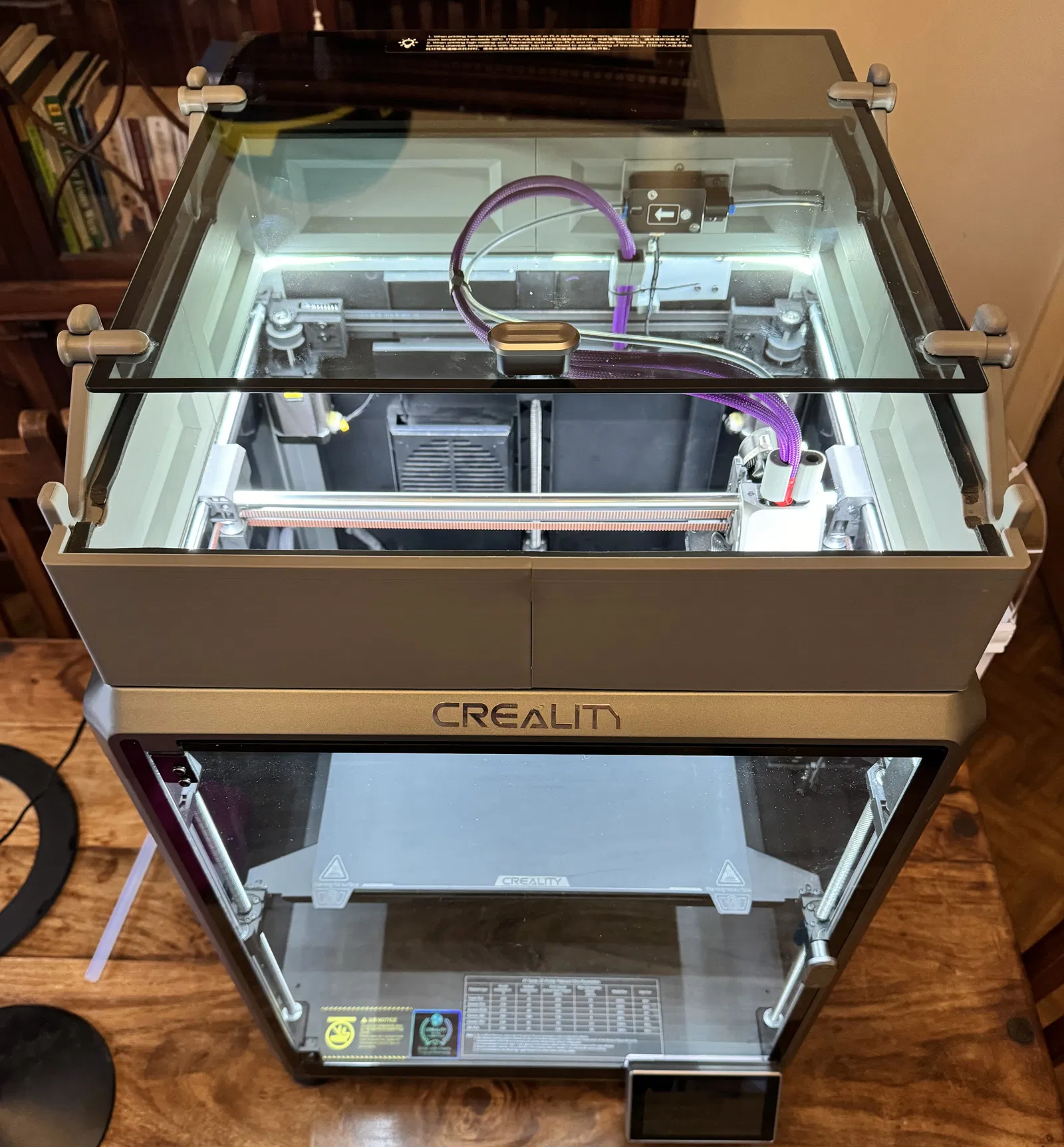

Bản in trong ảnh mình dùng nhựa PLA+, 4 lớp tường (walls), 10% infill kiểu gyroid, 3 lớp trên và dưới. Lúc đầu in có bị cong vênh nhẹ ở một đầu, chắc do bàn nhiệt, nhưng sau khi dùng thêm keo dán và tạo brim 10mm thì mọi thứ ổn hẳn. Mình cũng tắt quạt gió bên hông khi in.

Các con lăn có độ côn nhẹ, bạn nên chấm một ít keo silicone vào khe trước khi gắn để giữ vị trí cố định nhưng vẫn có thể tháo rời nếu cần. Lưu ý các con lăn có đánh dấu chữ “B” ở một mặt vì chúng hơi bị lệch tâm, chữ “B” phải nằm ở phía dưới nắp máy. Để chỉnh con lăn, bạn cứ đặt 2 cái phía sau vào vị trí ước chừng (chưa dán keo), đặt nắp vào khớp, rồi chỉnh sao cho nắp ngay ngắn. Sau đó nhấc nhẹ nắp lên, trượt các con lăn phía trước vào, kiểm tra kỹ. Khi thấy ưng ý, hãy dán băng keo làm dấu, nhấc nắp ra, chấm silicone vào khe con lăn rồi lắp lại. Cuối cùng, đóng nắp lại và để keo silicone khô là xong.

Đây là loại ống bọc cáp mình dùng trong hình cho bạn nào quan tâm: https://www.amazon.co.uk/dp/B07ZRH7CQS
