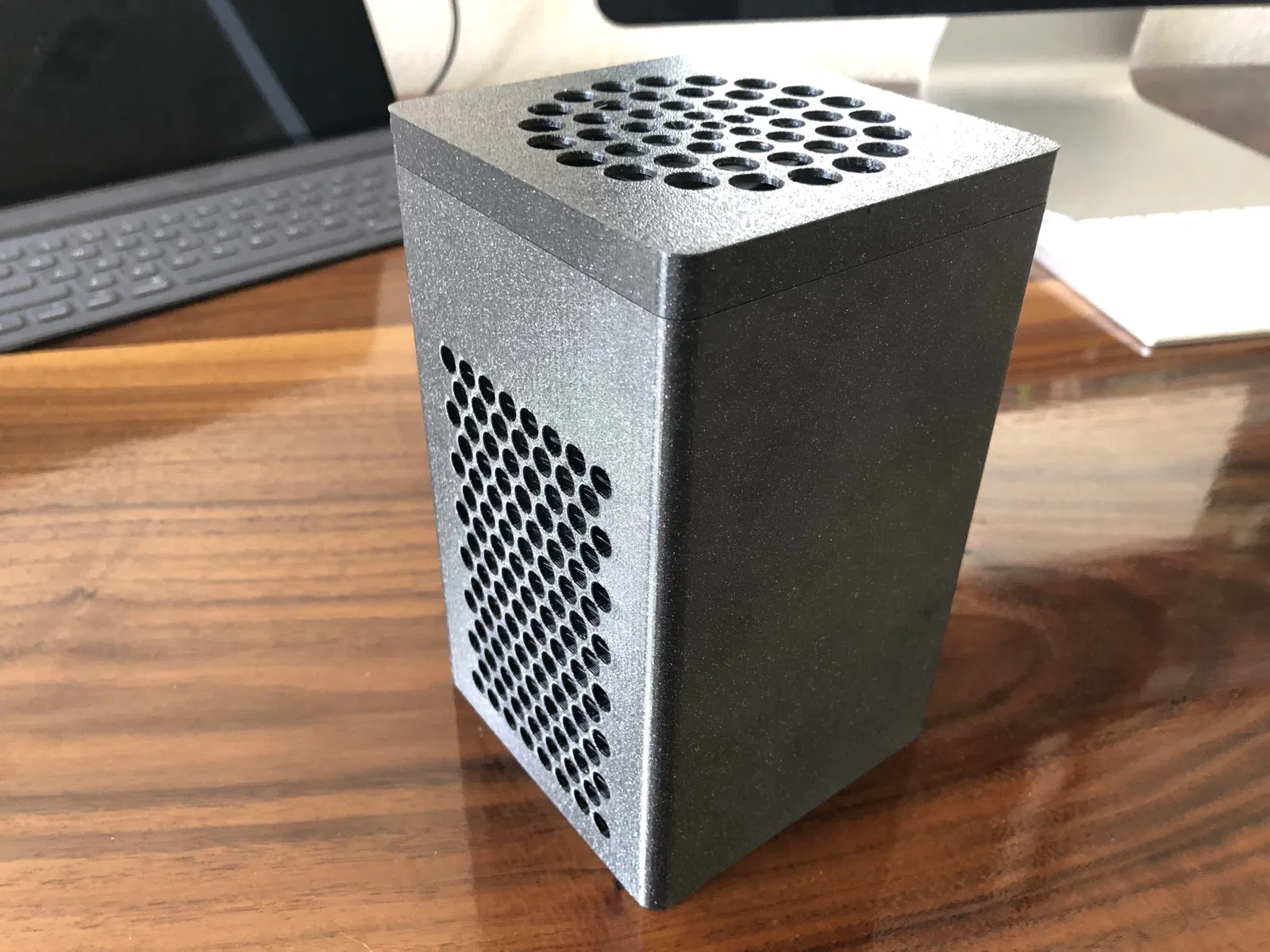

Máy lọc không khí nhỏ gọn cho môi trường in 3D

Tôi đã thiết kế bộ lọc không khí nhỏ này để đặt bên trong vỏ máy in 3D của tôi. Tôi muốn có một bộ lọc không khí để giảm mùi, khói, bụi và các hạt nhỏ phát sinh từ việc in các vật liệu khác nhau.

Thiết kế này lọc và tuần hoàn không khí bên trong một vỏ mà không tạo ra luồng không khí lạnh bên ngoài có thể làm hỏng một bản in 3D. Nó cũng có thể được sử dụng để loại bỏ khói hàn, như một bộ lọc không khí để bàn, hoặc để giúp giảm mùi trong một phòng vệ sinh. Nó có thể được kết hợp với một bộ lọc trước bằng than hoạt tính để giảm thêm các hợp chất hữu cơ dễ bay hơi (VOCs) nguy hiểm.

Hướng Dẫn In

Mô hình rất đơn giản để in. Nếu sử dụng trong môi trường nhiệt độ cao, như trong vỏ máy in 3D, hãy chắc chắn in bằng vật liệu chịu nhiệt như PETG. Tôi gợi ý in với 3-5 vòng ngoài (tường ngoài) và ít nhất 20% độ đầy để đảm bảo độ bền.

Các Bộ Phận Bổ Sung

Để hoàn thành bộ lọc, bạn sẽ cần các bộ phận sau. Tất cả các bộ phận đều có thể được tìm thấy trên Amazon.

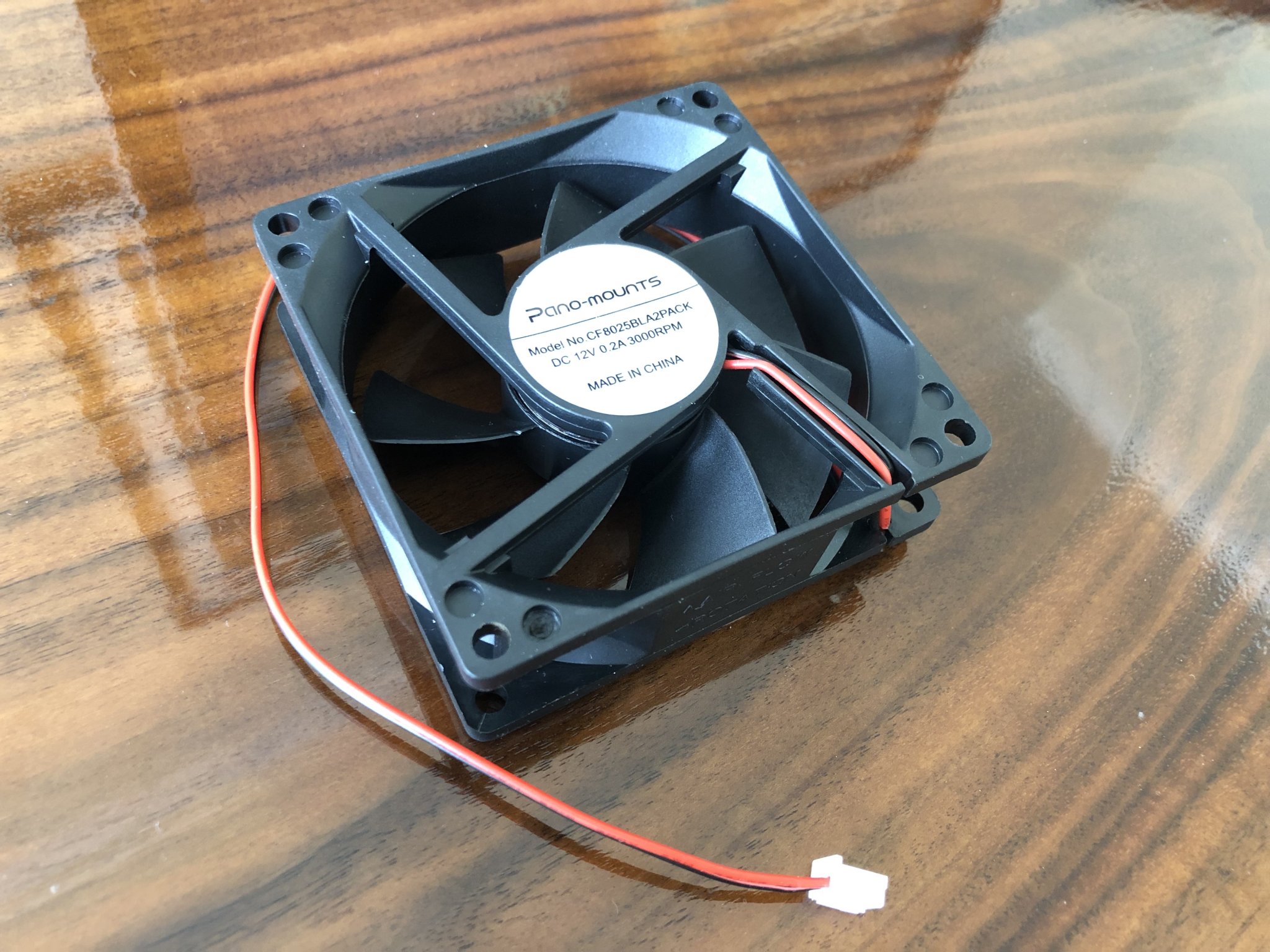

• Quạt DC 80 x 80 x 25 mm, Số lượng: 1

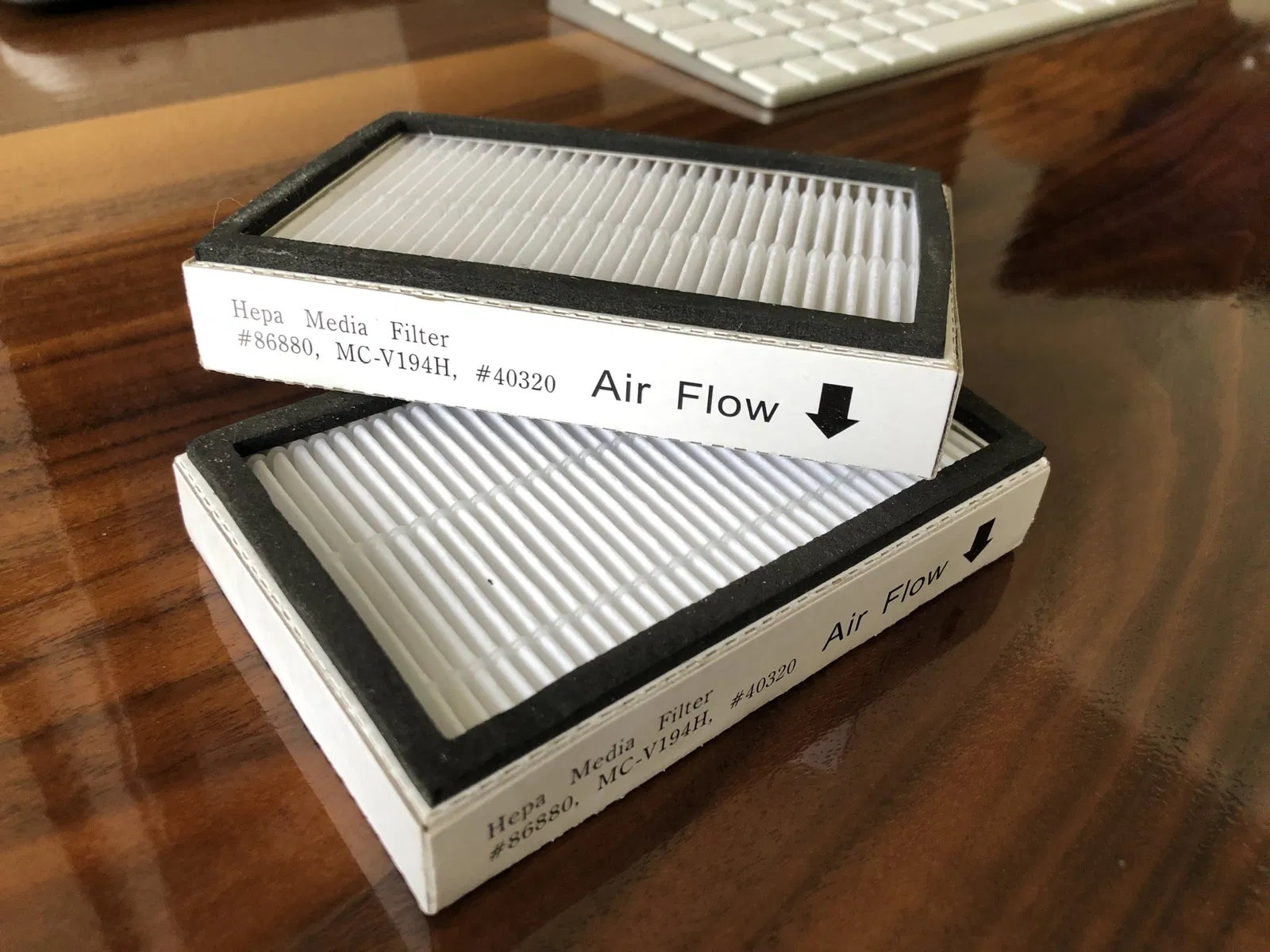

• Bộ Lọc Không Khí HEPA 110 x 74 x 64 mm, Số lượng: 2

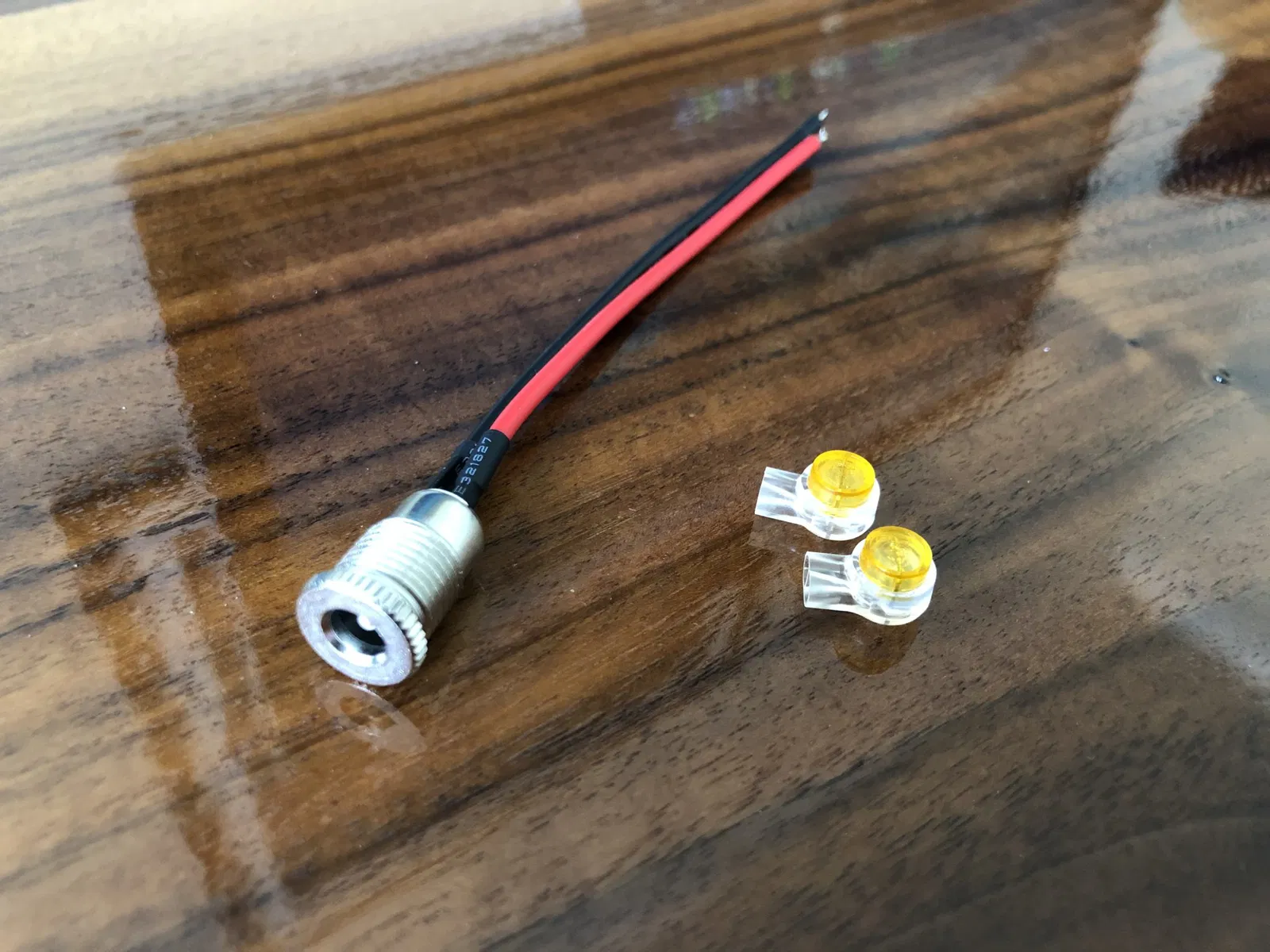

• Ổ Cắm Bộ Chuyển Đổi Điện DC Có Ren hoặc Ổ Cắm Bộ Chuyển Đổi Điện DC Có Ren, Số lượng: 1
• Kết Nối IDC 2 Dây, Số lượng: 2
• Nguồn 12v, Số lượng: 1

Hướng Dẫn Lắp Ráp

Tôi đã bao gồm hình ảnh của hầu hết mọi bước cần thiết để lắp ráp bộ lọc không khí.

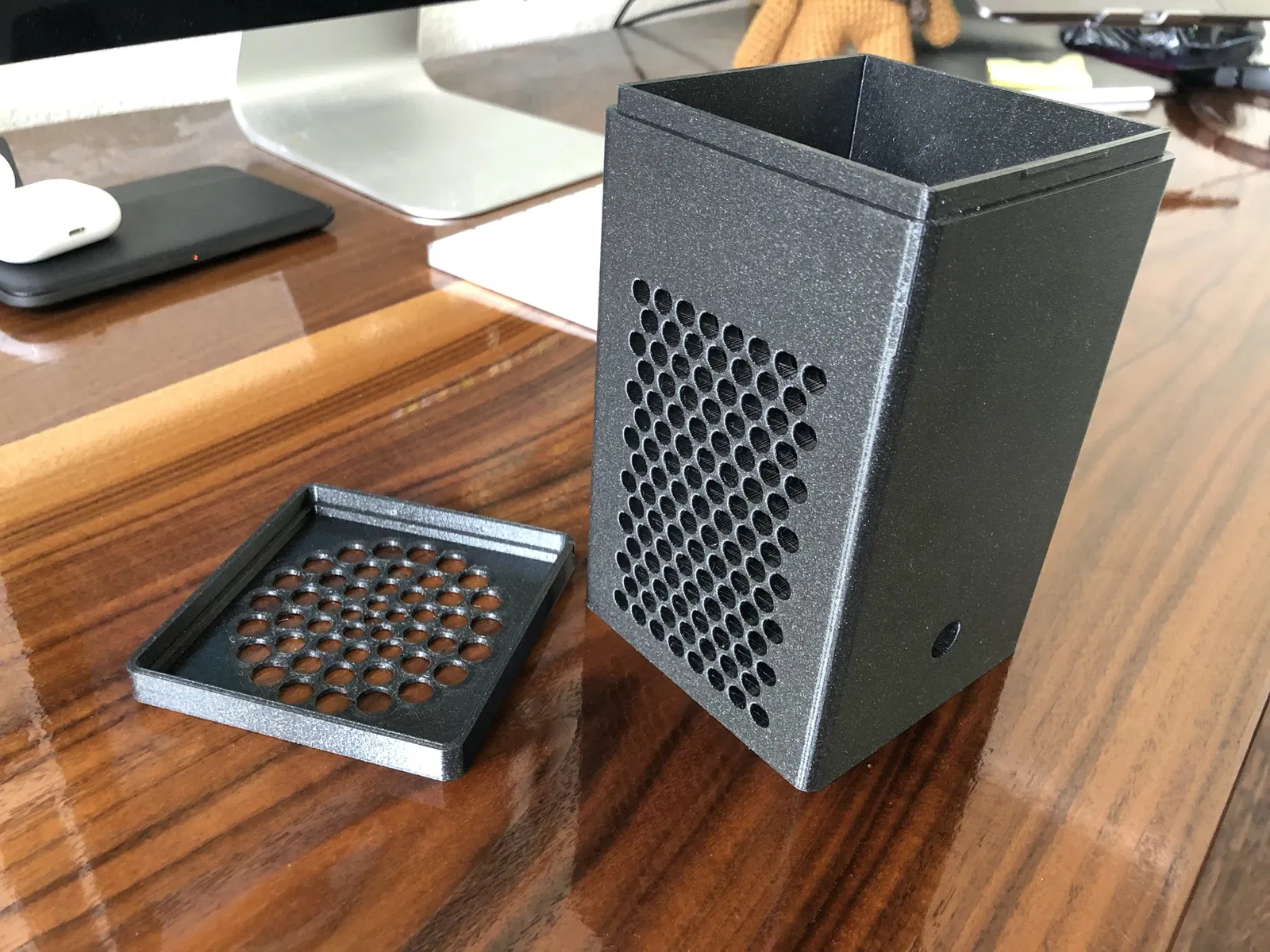

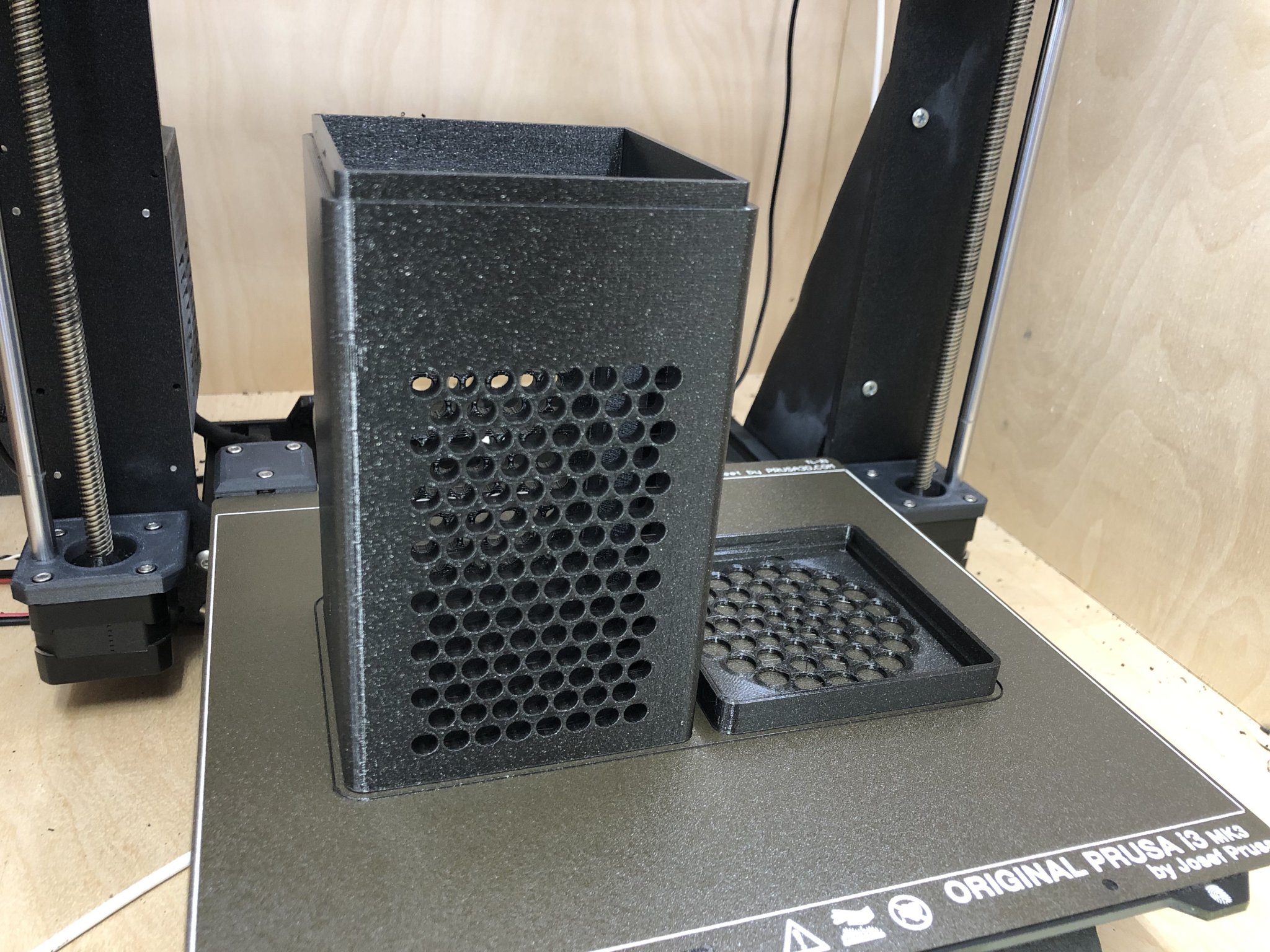

1. In 3D in hình dáng Thân và Đỉnh được bao gồm trên trang này
2. Cắt bỏ đầu nối dây trắng của quạt. Cắt dây gần với đầu nối để còn lại nhiều chiều dài.
3. Gỡ một lượng nhỏ vỏ dây từ các dây đỏ và đen trên quạt và bộ chuyển đổi nguồn DC có ren.

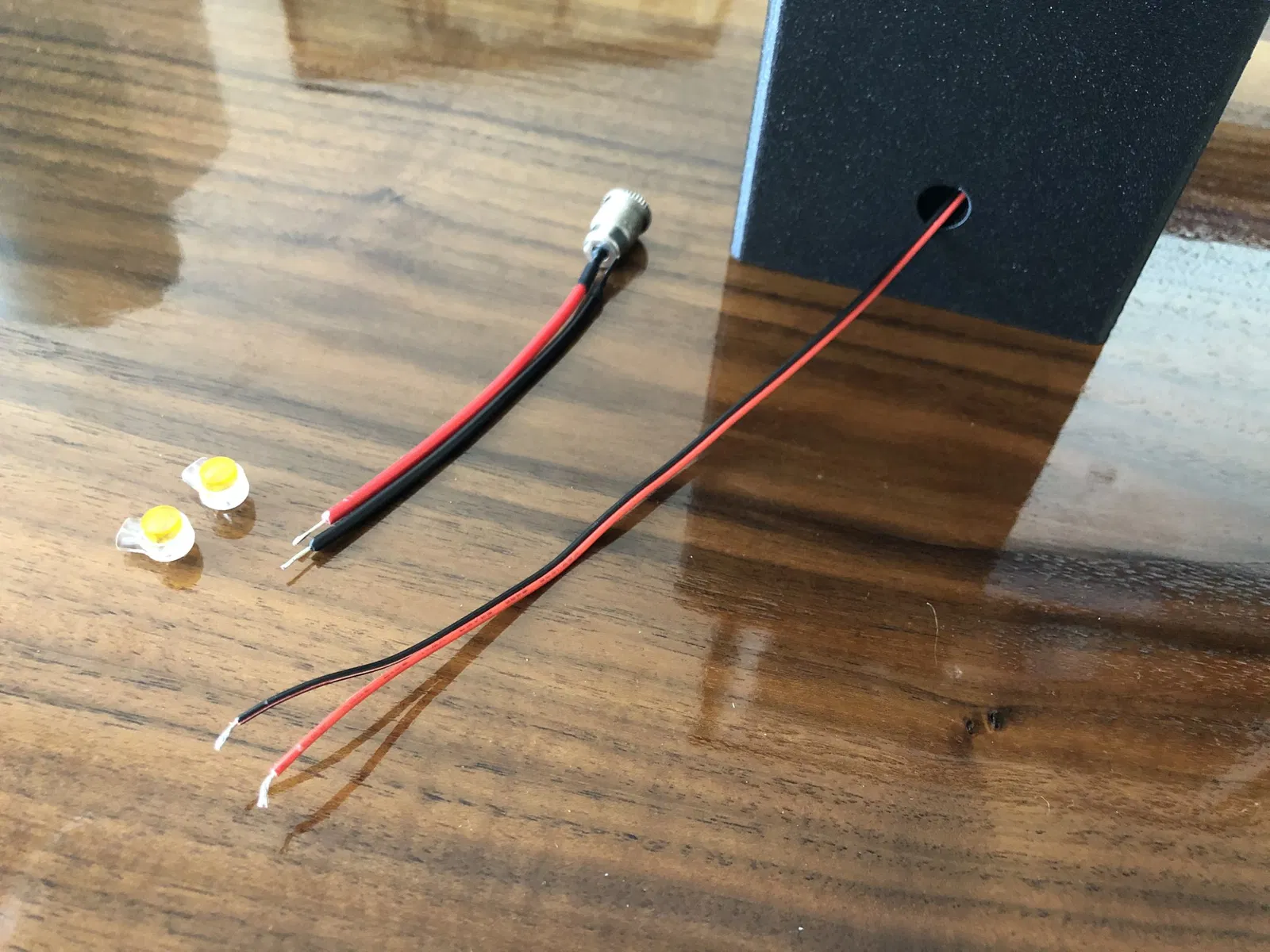

4. Chèn các dây quạt qua lỗ nguồn trên tường của thân máy lọc không khí. Đảm bảo rằng các dây đi từ bên trong thân ra bên ngoài.

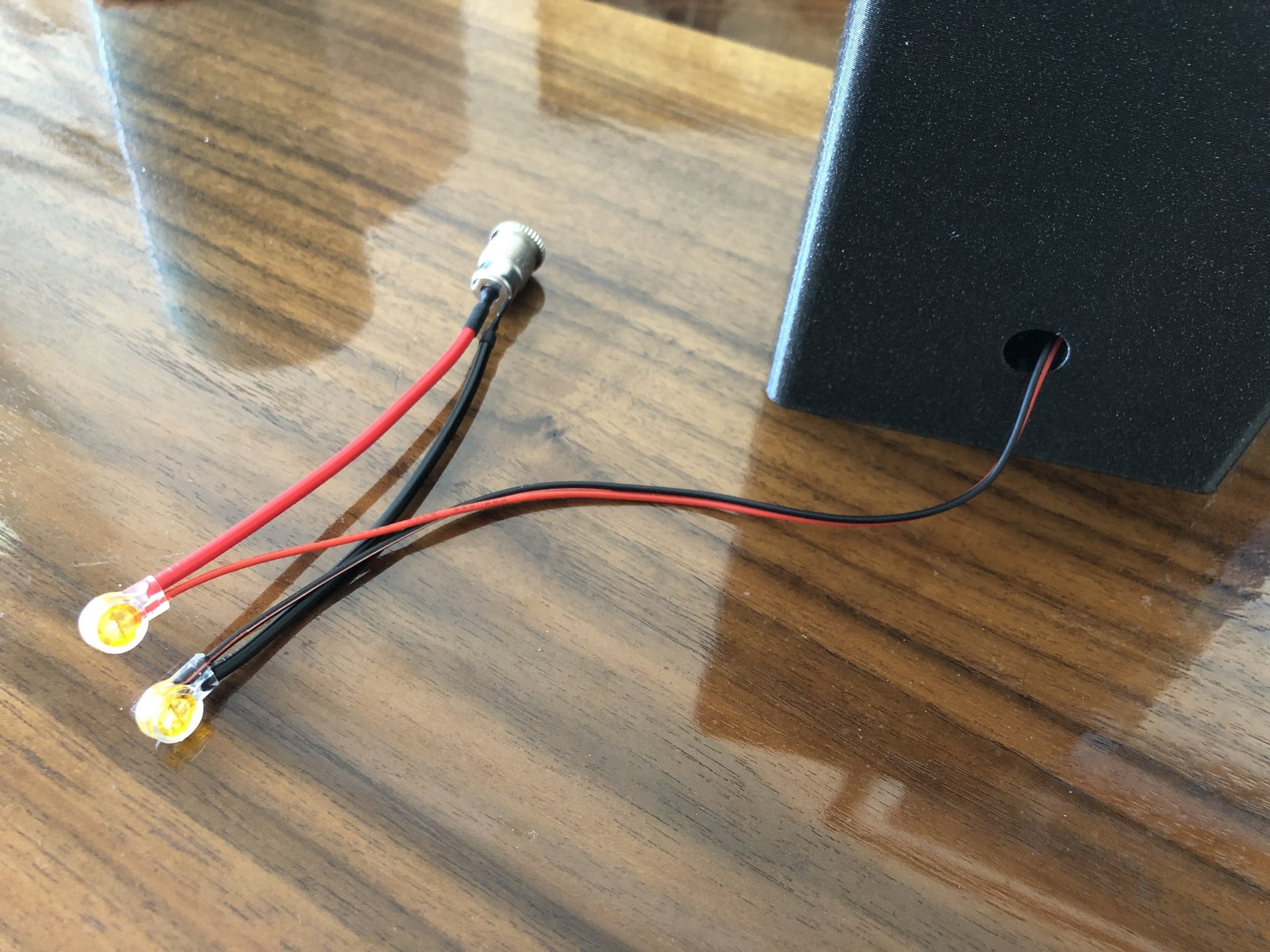

5. Chèn các dây đỏ từ quạt và bộ chuyển đổi nguồn DC có ren vào một trong các đầu nối IDC màu vàng.
6. Trong khi giữ các dây trong đầu nối, sử dụng một cặp kìm để nén nút IDC màu vàng. Điều này sẽ kết nối hai dây đã chèn và tạo ra một kết nối điện.
7. Lặp lại các bước 5 và 6 bằng cách sử dụng các dây đen.

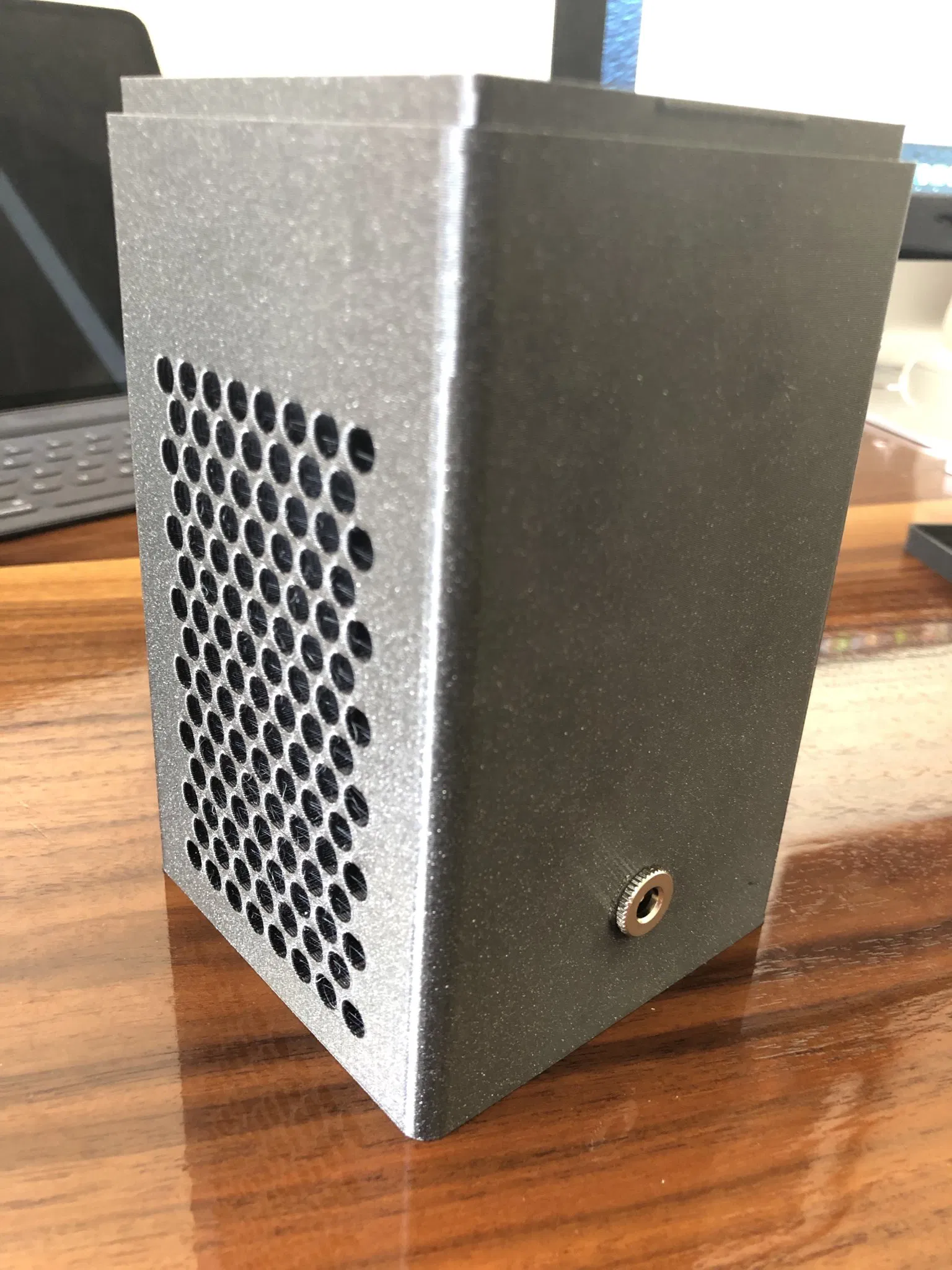

8. Vặn bộ chuyển đổi nguồn DC có ren vào lỗ trên tường của thân máy lọc không khí bằng cách sử dụng kìm.

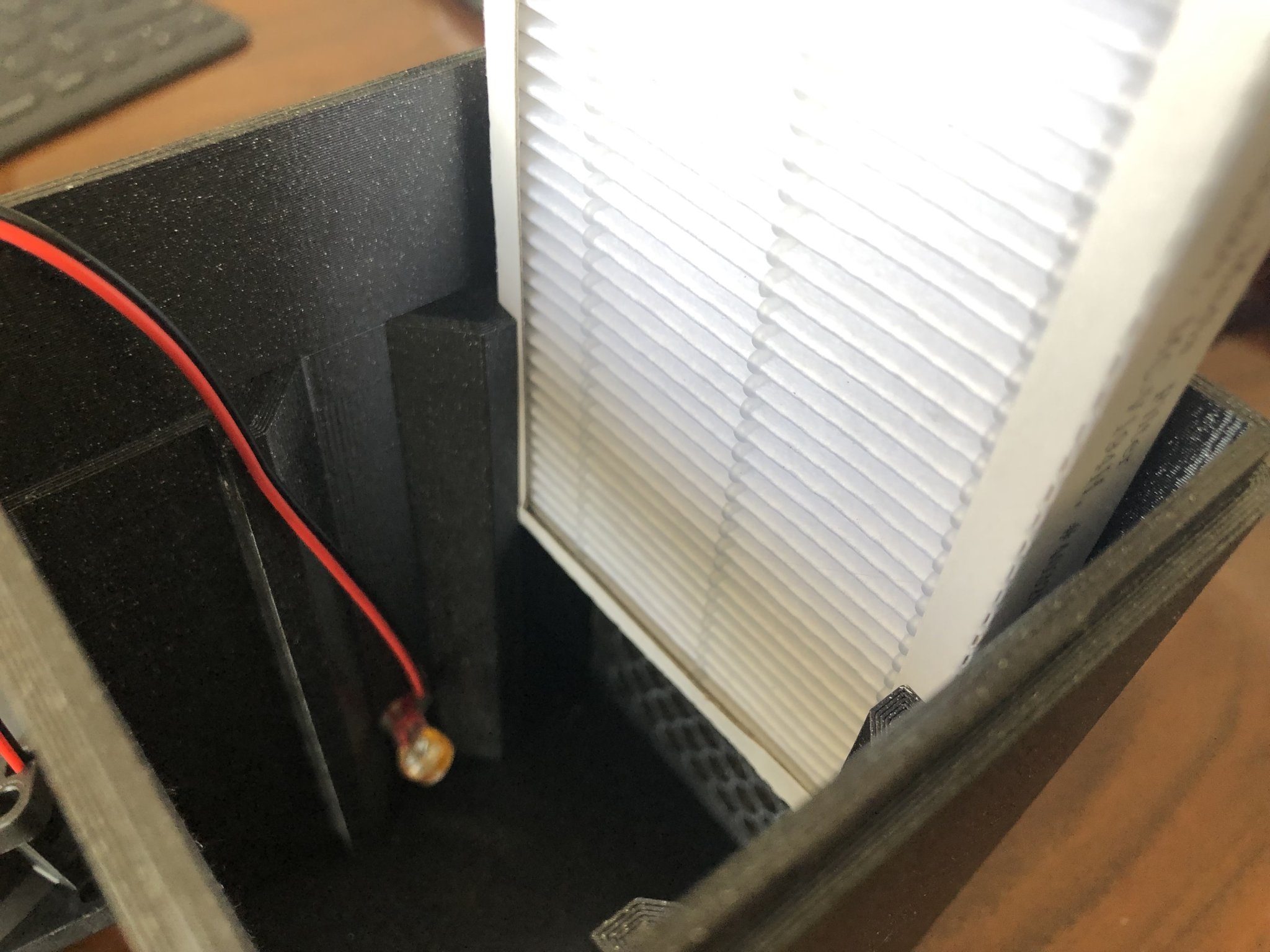

9. Chèn hai bộ lọc không khí vào thân máy lọc không khí với miếng đệm xốp hướng về tường bên ngoài của thân máy lọc không khí. Lưu ý: Các bộ lọc sẽ vừa khít nên hãy chèn chúng từ từ. Việc nén miếng đệm xốp trong khi chèn sẽ giúp ích. Hãy đặc biệt cẩn thận để không để phần trên của miếng đệm bị mắc vào thân.

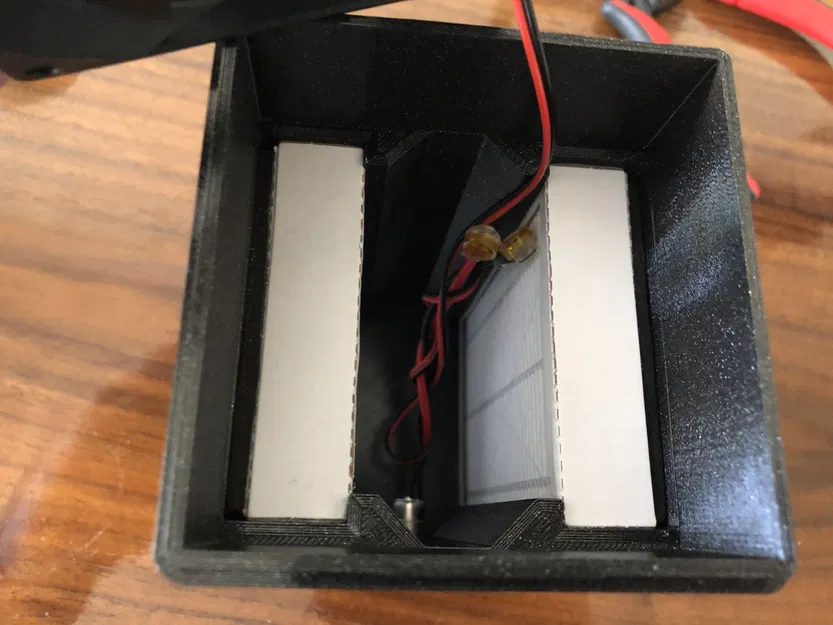

10. Nhấn bộ lọc xuống đáy của thân máy.

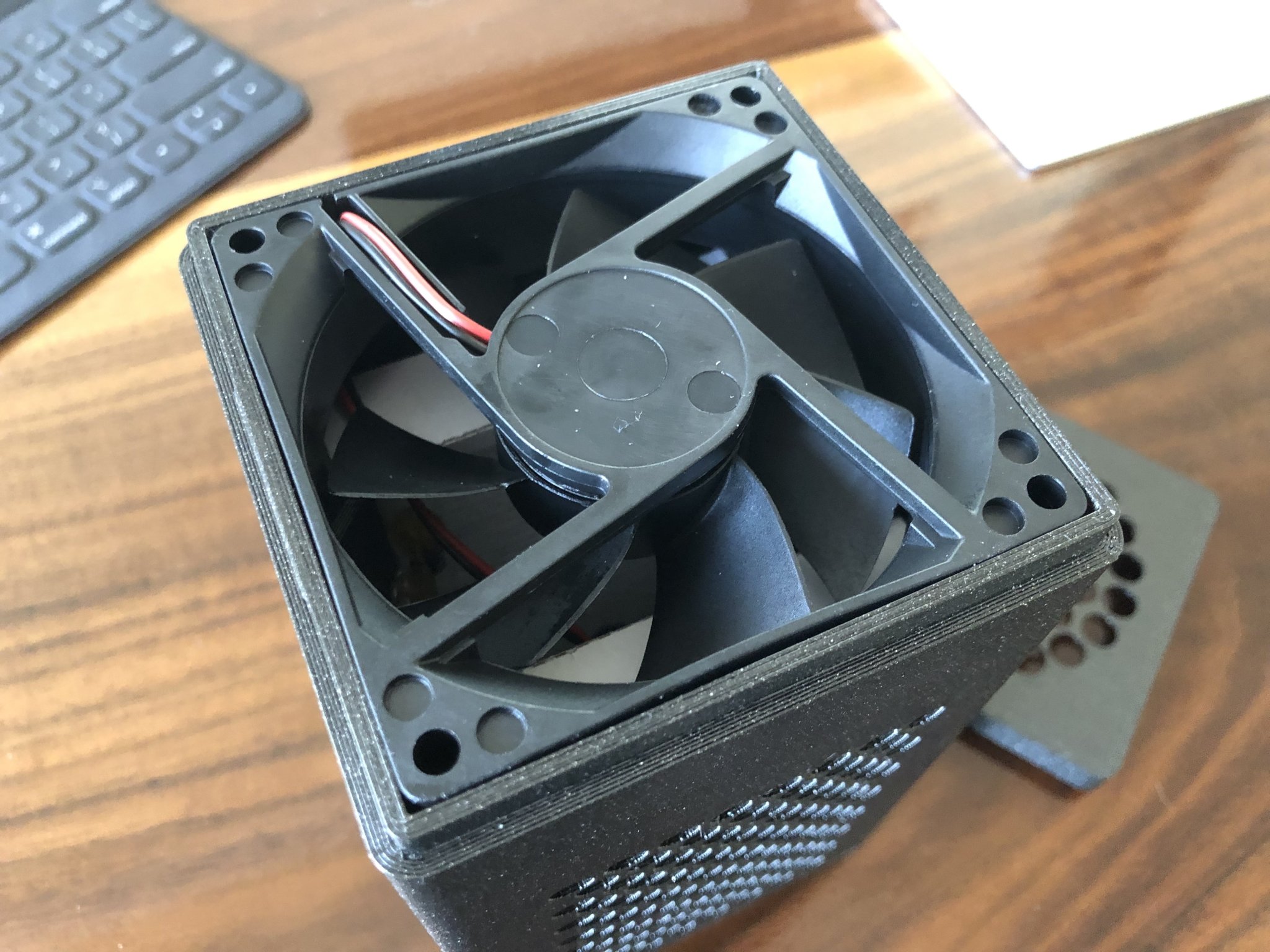

11. Đặt quạt vào bên trong thân máy lọc không khí. Một bên của quạt sẽ có khung. Bên này nên hướng lên và phẳng với đỉnh của thân máy lọc không khí.
12. Gắn đỉnh máy lọc không khí vào thân máy lọc không khí. Đỉnh máy lọc không khí kết nối với thân qua một tính năng snap-fit. Hãy chắc chắn căn chỉnh các đầu nối snap-fit khi gắn đỉnh.
13. Cắm nguồn 12v vào bộ chuyển đổi nguồn DC có ren và tận hưởng không khí trong lành!

Chúc bạn in ấn vui vẻ! :)
