Bát gắn động cơ trục Y cho Prusa i3 MK3S (nằm ngoài khung máy)

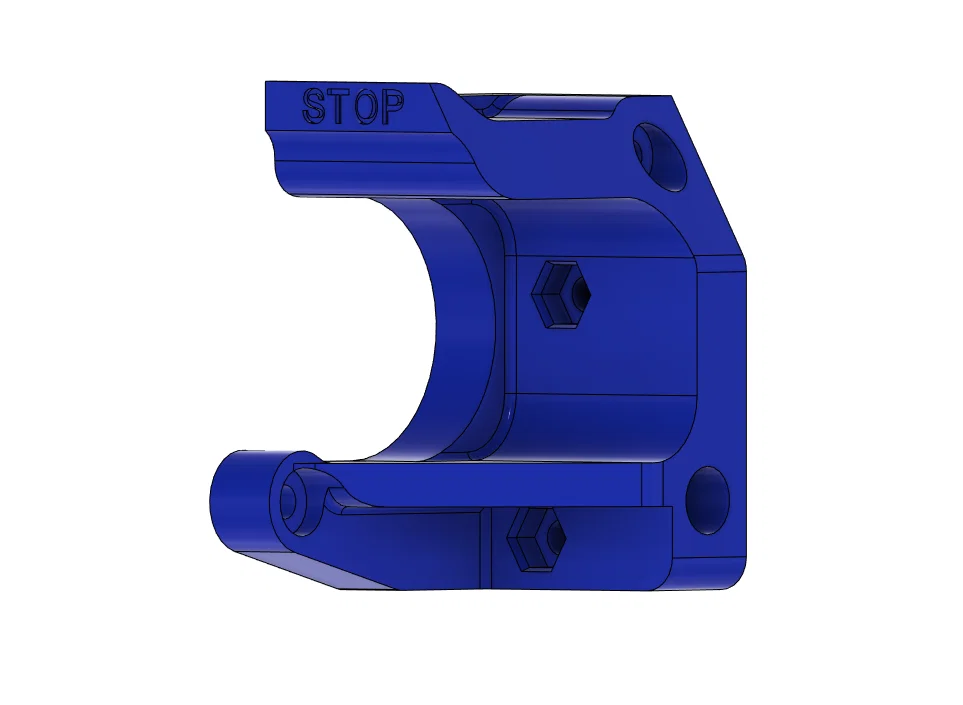

Đây là bát gắn động cơ trục Y được gia cố cho dòng máy i3 MK3S, có tích hợp sẵn điểm dừng hành trình (end stop).

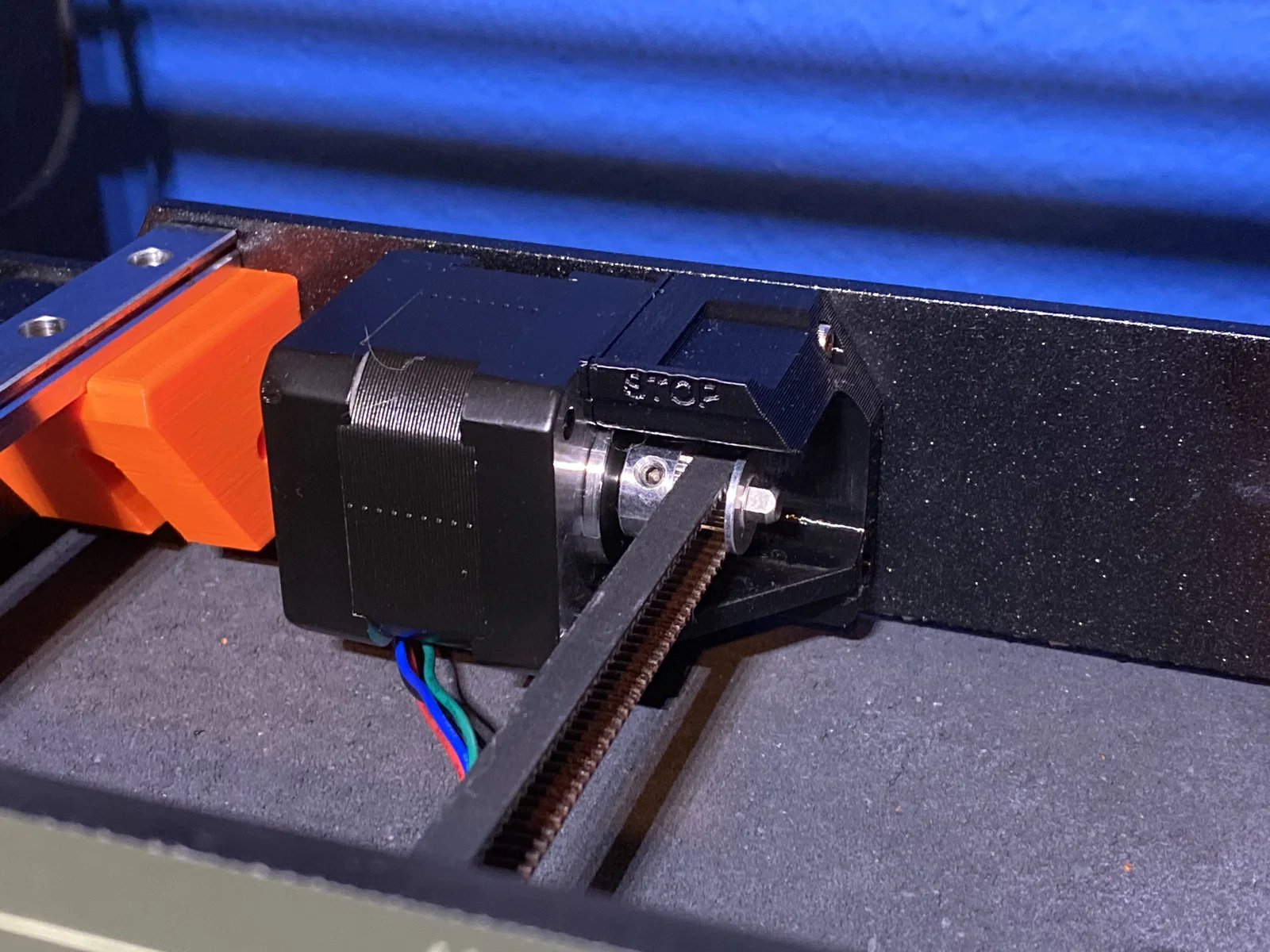

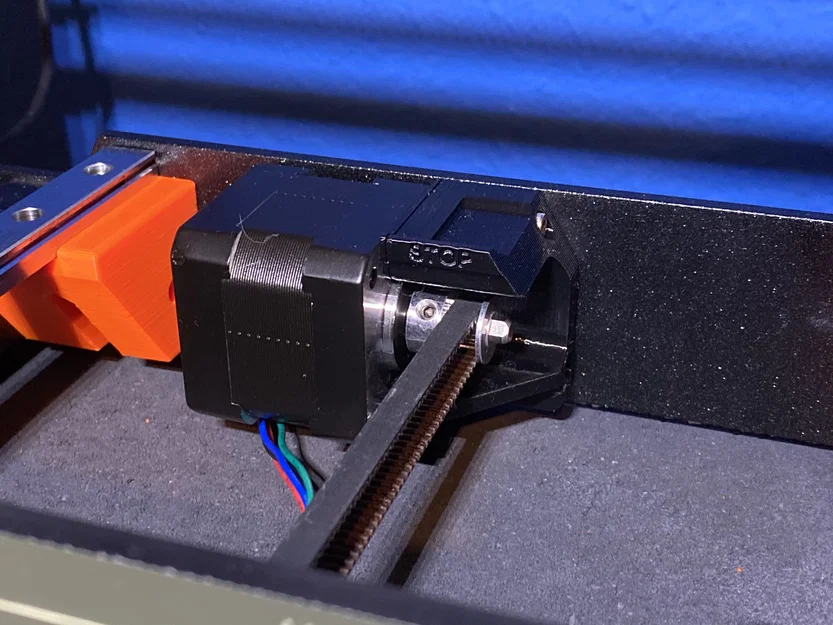

Ưu điểm của thiết kế này là các vòng bi tuyến tính (linear bearings) sẽ không còn đập vào tấm khung phía sau để đánh dấu điểm kết thúc của trục Y nữa. Thay vào đó, bộ phận giữ dây đai bên dưới bàn in (Y carriage) sẽ chạm vào phần "STOP" trên bát gắn động cơ, giúp giảm bớt áp lực lên vòng bi.

Kể từ phiên bản v2, động cơ trục Y được giữ cách khung máy 1mm để giảm thiểu tiếng ồn.

Nếu bạn thấy bản in này hữu ích, hãy đăng ảnh sản phẩm của bạn lên nhé. Cảm ơn bạn rất nhiều!

Các bản cập nhật

31-03-2023: CẬP NHẬT QUAN TRỌNG!
Tôi đã thêm phiên bản mới (v2). Phiên bản này giúp động cơ Y cách khung máy 1mm, đối với tôi, nó giúp giảm đáng kể tiếng rít của động cơ. Tôi đảm bảo vị trí điểm dừng hành trình vẫn giữ nguyên khoảng cách so với khung máy như bản v1. Tôi cũng đã thêm một tùy chọn với điểm dừng lùi về phía khung thêm 1mm cho những bạn gặp khó khăn khi cân chỉnh máy.

Bạn có thể tận dụng lại toàn bộ linh kiện lắp ráp từ bản v1.

Phiên bản cũ vẫn nằm trong thư mục v1.

30-03-2022: LƯU Ý QUAN TRỌNG - Một số người vẫn gặp lỗi cân chỉnh chiều dài trục Y khi dùng bát gắn này. Nếu bạn gặp tình trạng tương tự, hãy đọc và xem các câu trả lời của Shushuda nhé. Điều này có thể giúp giải quyết vấn đề của bạn.

24-01-2022: Theo yêu cầu, tôi đã thêm file .step và .stl của phiên bản đã mài bớt 1mm ở phần điểm dừng (phần dán nhãn “STOP” mà bộ căng dây đai chạm vào). Dành cho những bạn gặp lỗi cân chỉnh trục Y với phiên bản thông thường.

Linh kiện cần thiết

Động cơ vào bát gắn

1x M3 x 10 (tận dụng từ máy cũ) 2x M3 x 25

Khung vào bát gắn

1x M3 x 10 (tận dụng từ máy cũ, lỗ phía trên) 1x M3 x 12 hoặc 14 (lỗ phía dưới) 2x M3 lock nuts (tận dụng từ máy cũ)

Hướng dẫn in

Chất liệu khuyên dùng: PETG hoặc ABS. In với 3 lớp vỏ (perimeters) và độ lấp đầy (infill) kiểu gyroid ít nhất 30%.

Lưu ý: Nếu puli bị lệch sang trái quá nhiều khiến dây đai cọ vào thành puli, bạn có thể cắt một miếng đệm 1mm từ phần đáy của giá đỡ để chêm giữa động cơ và bát gắn. (Đã bao gồm trong file 3mf). Cảm ơn Ulrich Hornstone đã gợi ý ý tưởng này.

Độ tương thích

Bản mod này cũng hoạt động tốt với bộ nâng cấp ray trượt Y của KalleKnall:

Bản Remix

Thiết kế này dựa trên bản gốc của teookie cho dòng MK3 ( ). So với thiết kế MK3, tấm "STOP" ở trên được lùi về sau 1.5mm để tránh lỗi cân chỉnh trên dòng MK3S. Ngoài ra còn có phiên bản lùi thêm 1mm nữa (tổng cộng 2.5mm so với bản gốc) cho những ai cần.
