Dụng cụ căn chỉnh thước ngắm sau cho Glock

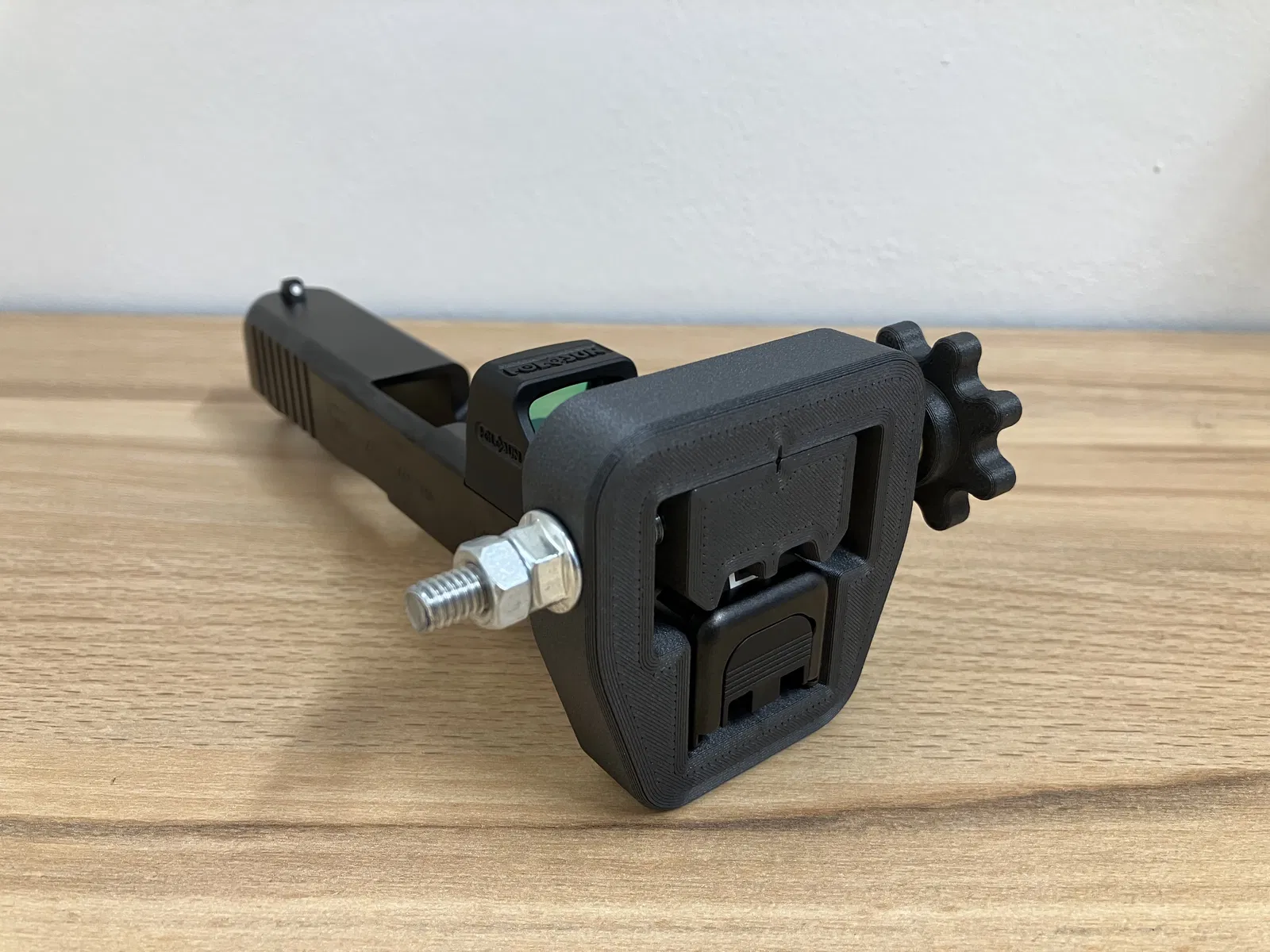

Vì các mẫu súng Glock mới thường có phần thước ngắm sau bị lệch tâm, mình đã làm ra một công cụ đơn giản để anh em có thể tự căn chỉnh thước ngắm theo cả hai hướng.

Công cụ này hoạt động tốt cho tất cả các dòng súng ngắn Glock 9mm có chiều rộng slide 25.5mm và sử dụng thước ngắm sau GMS cao 6.1mm / 6.5mm (dùng được cho thước nhựa và cả thước thép GMS), bao gồm G17, G19, G26, G34, G45, v.v.

Để kiểm tra xem thước ngắm của bạn có phải loại GMS không, chỉ cần đo phần khía của thước ngắm, nếu rộng 4.2mm thì đó chính là thước GMS (thường là loại mặc định từ nhà máy).

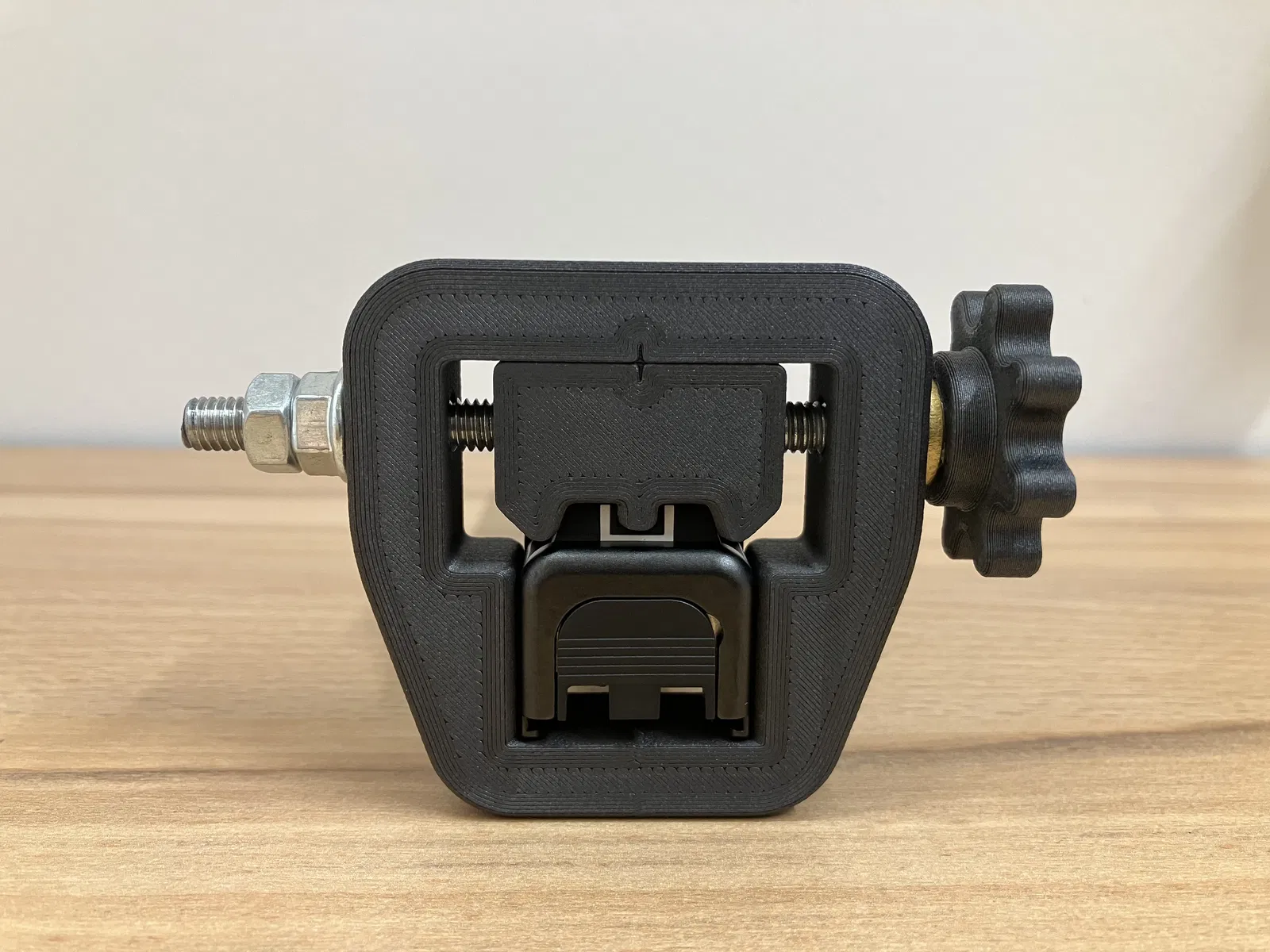

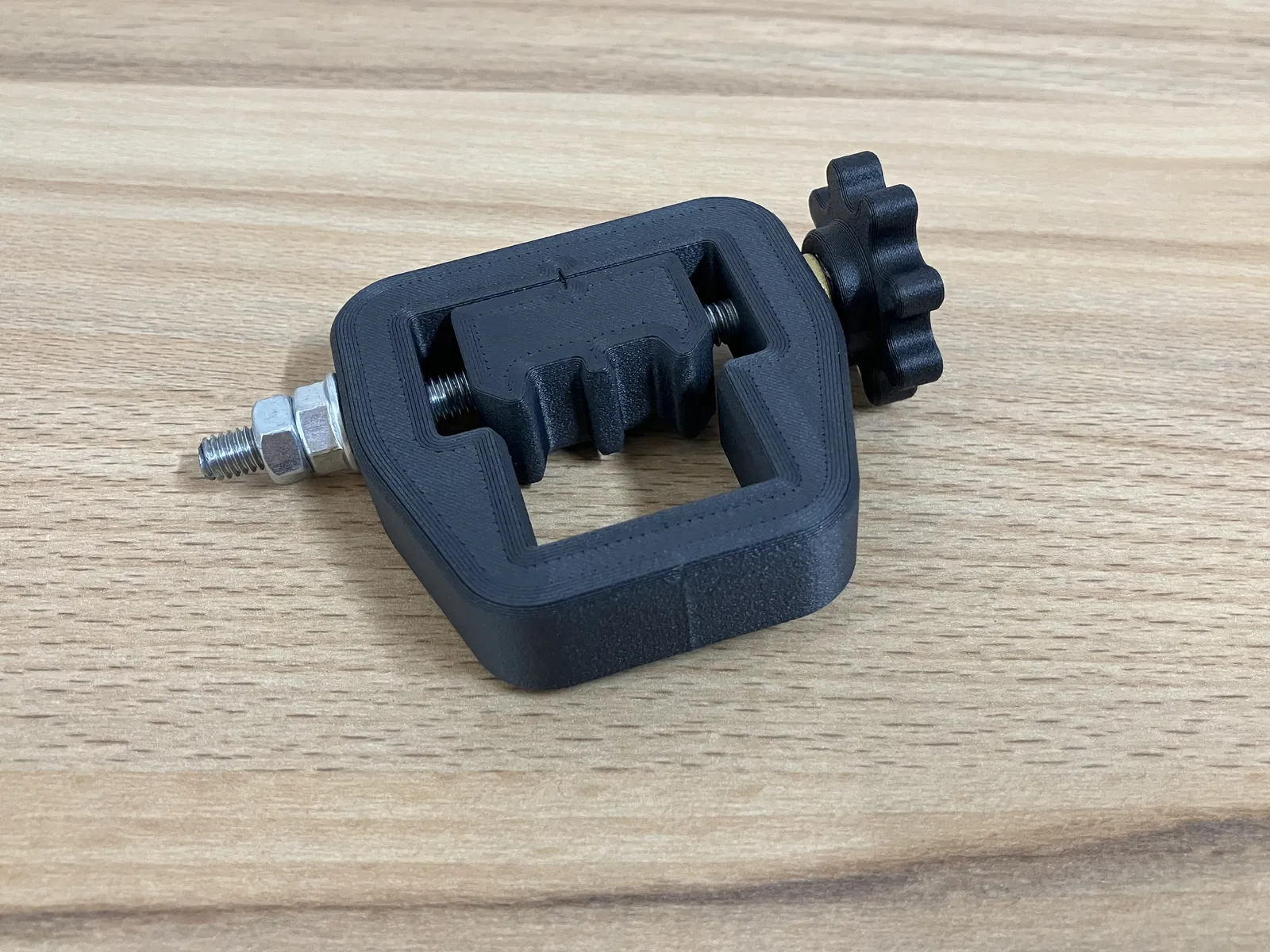

Phần khung và con đẩy (pusher) đều có các rãnh nhỏ để chỉ rõ vị trí tâm làm điểm tham chiếu.

Mình đã thiết kế 2 phiên bản cho con đẩy 6.1mm / 6.5mm:

• Phiên bản mặc định: tự tạo ren trực tiếp vào nhựa (hãy dùng mũi khoan tay ø5mm làm sạch lỗ trước khi taro ren).
• Phiên bản dùng ốc tán: cho phép bạn chèn thêm tán M6 vào mỗi bên.

Đối với phần khung, lỗ ø6mm cần được làm sạch bằng mũi khoan tay ø6mm sau khi in (việc này được cố ý thiết kế để giảm độ rơ).

Phần cứng cần chuẩn bị:

• 1x Bu lông đầu lục giác M6x80mm (M6x75mm vẫn dùng được).
• 2x Tán M6 (cần 4x cho phiên bản dùng ốc tán).
• 2x Long đền ø6.5.

Do sai số của mô hình được thiết kế khá khít, anh em nhớ kiểm tra kỹ thông số in và đảm bảo sợi nhựa đã được sấy khô hoàn toàn.

Mình đã thử nghiệm với nhựa Prusament PETG và Prusament PCCF, kết quả rất ổn định, dùng PLA chắc cũng sẽ hiệu quả.

Hãy mở file 3mf dưới dạng Project, bạn chỉ cần tùy chỉnh lại máy in và loại nhựa, các thông số còn lại đã được thiết lập sẵn sàng.

Nếu bạn thích dùng file STL hơn, đây là các thông số mình đã sử dụng thành công:

• 0.2 IS Structural
• 10 lớp đáy / 11 lớp bề mặt
• 5 lớp vách (perimeters)
• 15% Infill kiểu Gyroid
