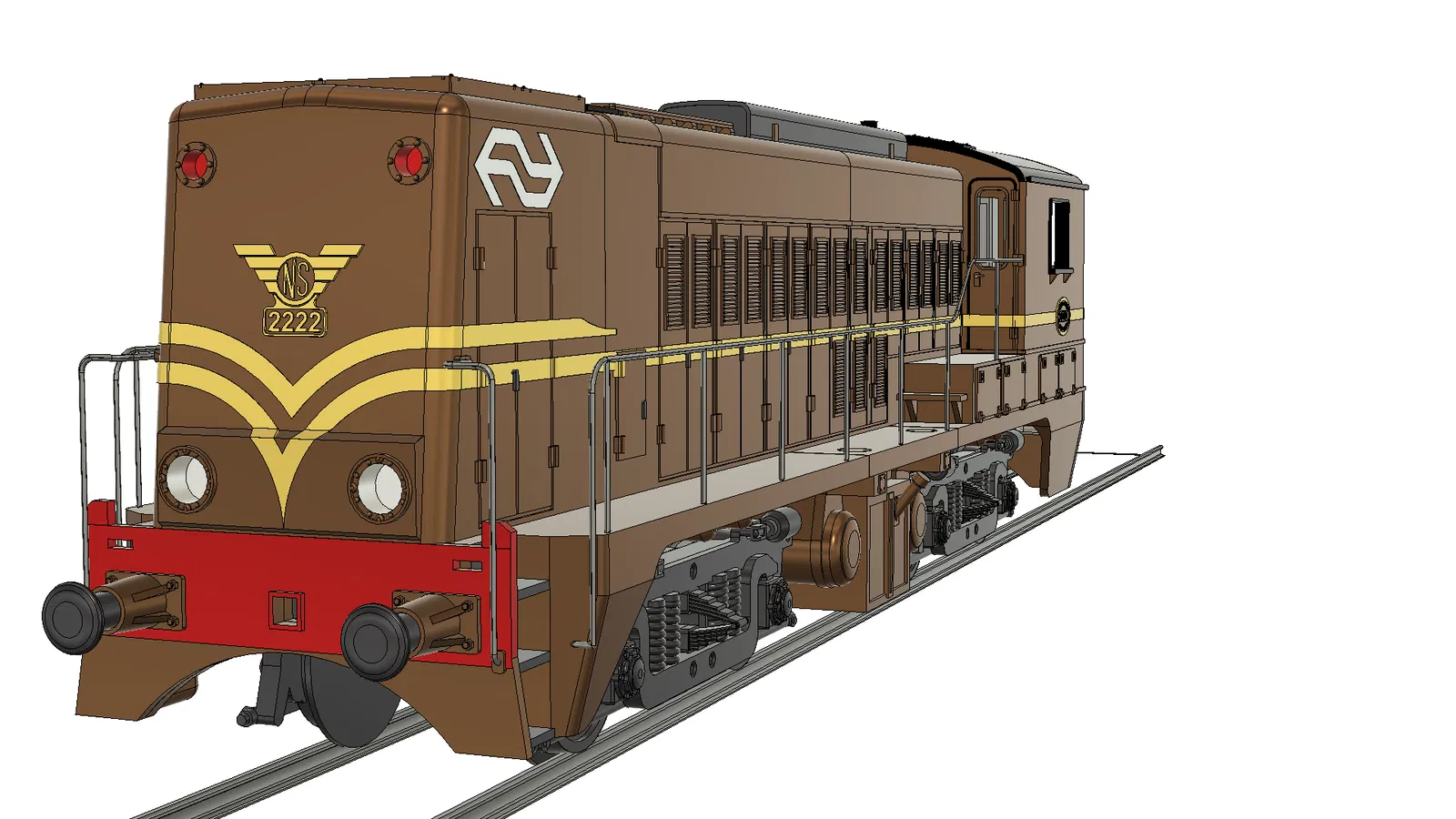

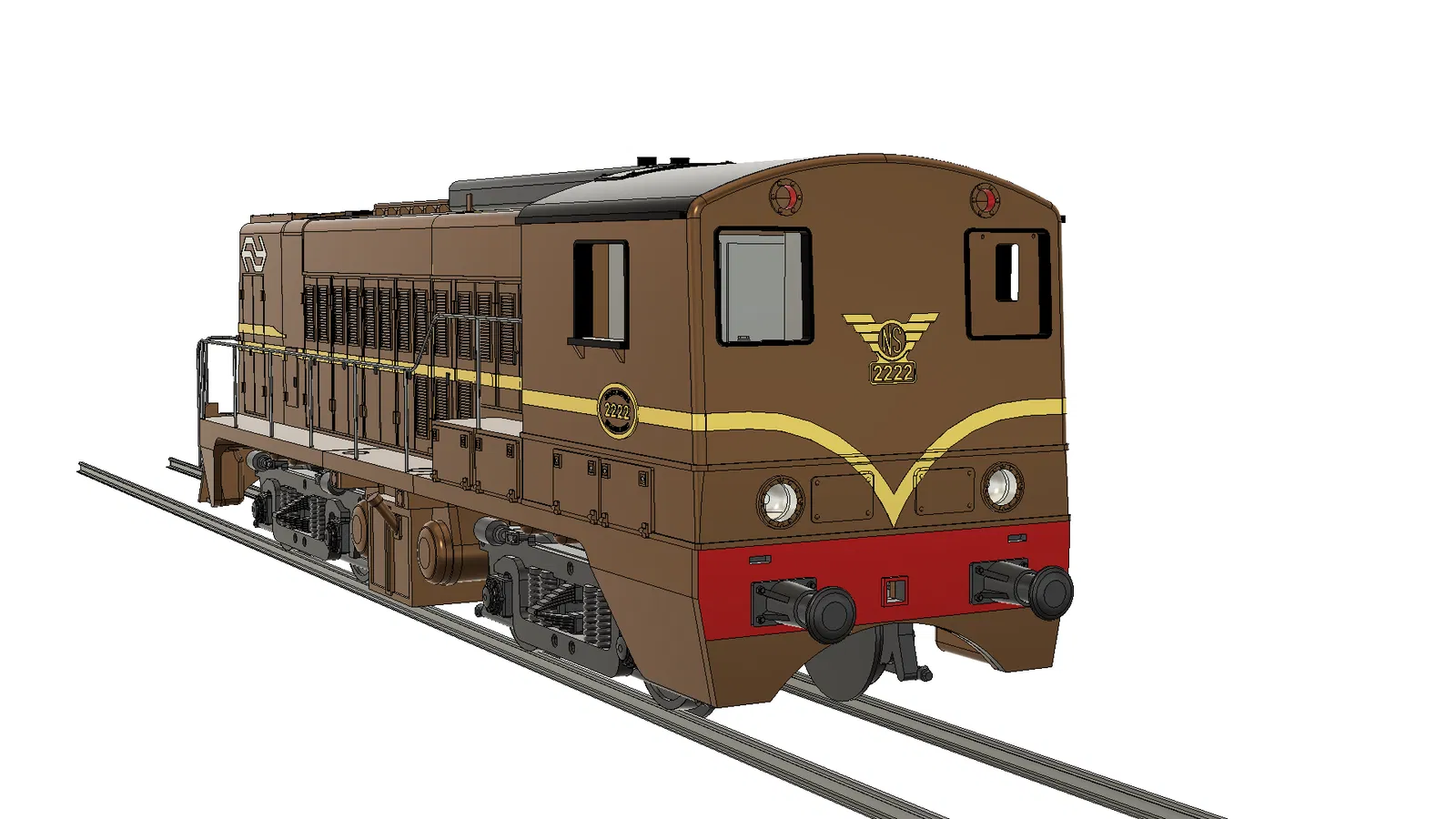

Mô hình đầu máy Diesel NS 2200-2300 - Tỉ lệ 1:32 (Track 45mm)
Cập nhật dự án mô hình đầu máy xe lửa NS 2200-2300 tỉ lệ 1:32. Tài liệu bao gồm danh sách linh kiện chi tiết, hướng dẫn lắp ráp động cơ, bộ bánh xe và các linh kiện cơ khí cần thiết để hoàn thiện mô hình chạy đường ray 45mm.
841
Lượt Xem
15
Lượt Thích
202
Lượt Tải
Cập Nhật Apr 02, 2026
Mô tả

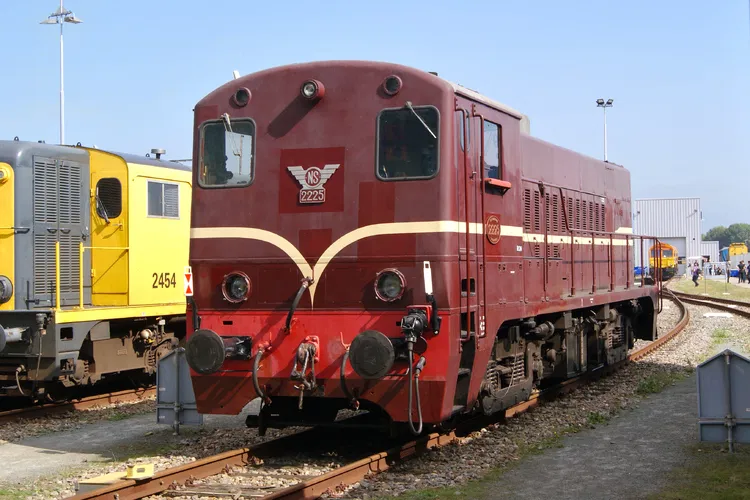

https://nl.wikipedia.org/wiki/NS_2200
24/02/2025: Đã hoàn tất các thay đổi cuối cùng.
Các phần việc và điều chỉnh cần thực hiện:
- Lắp ráp móc nối Märklin.
- Lắp đầu cắm cho hệ thống điều khiển tàu (multiple unit control) trên thanh cản (buffer beam).
- Vui lòng liên hệ với tôi nếu bạn quan tâm đến bộ decal cho đầu máy này.
Danh sách linh kiện:
| Số lượng | Linh kiện | Vị trí/chức năng/ghi chú |
|---|---|---|
| 1 | Động cơ JGA25 | Gợi ý: 6V/1000 vòng/phút |
| 4 | Bộ bánh xe | Đường kính bánh 30mm. Trục kim loại 3mm. Đường kính giữa bánh 6mm. Hãng: LGB, Märklin, Hübner, v.v. |
| 1 | Vít lục giác M2 | Cố định bánh răng vào trục động cơ. |
| Nhiều | Vít M3 các loại | Lắp nắp capo và cabin vào khung. |
| 2 | Đai ốc M3 | Cố định cabin vào khung. |
| Nhiều | Vít M2 các loại | Cố định cabin, đệm vào khung và các mặt bên bộ bánh xe. |
| 8 | Bạc đạn 3x6x2.5mm | Dùng cho trục bánh xe. |
| 4 | Lò xo 5x10mm | Dùng (một phần) lò xo bút bi để tạo bộ đệm đàn hồi. |
| 2 | Lò xo 8x10mm | Lắp bộ bánh xe vào khung có độ nhún. |
| 2 | Bu lông M5 30mm | Lắp bộ bánh xe vào khung. |
| Nhiều | Vòng đệm cao su (O-ring) | - |
| 4 | Ống hơi phanh | Märklin, Hübner hoặc Dingler |
| 4 | Móc nối (Coupling hooks) | Märklin, Hübner hoặc Dingler. Hướng dẫn lắp đặt sẽ cập nhật sau. |
| 4 | LED trắng ấm | - |
| 4 | LED đỏ | - |

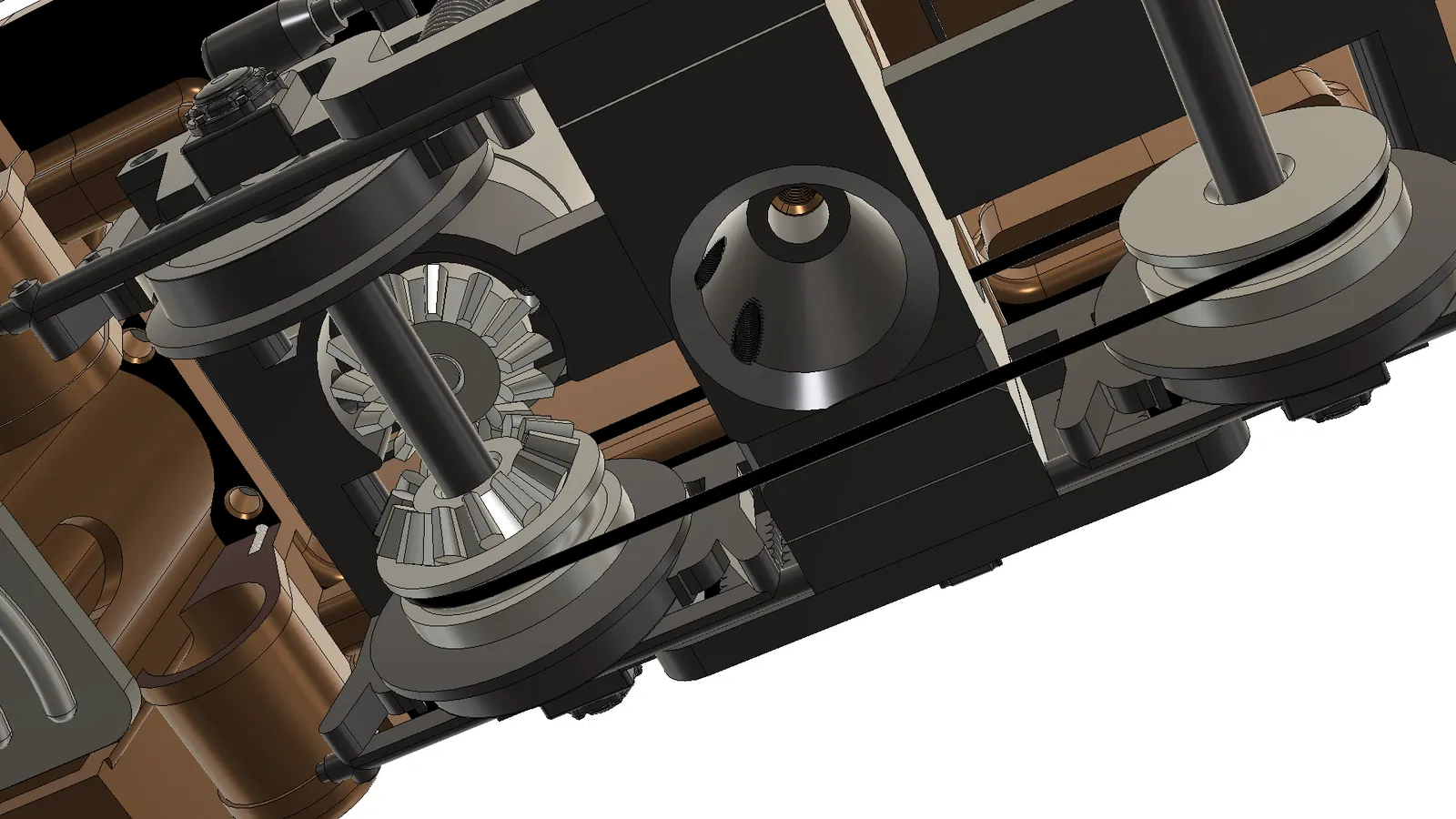

| 1 | Dây thun cao su | Truyền động giữa trục bánh có động cơ và trục không động cơ. |
| Nhiều | Dây đồng 1mm | Làm tay vịn. Đã kèm khuôn uốn và hàn. |
| Nhiều | Keo dán nhanh (C.A. glue) | Dùng để dán mái, nắp capo và khung. |
| - | Sơn | Tùy chọn màu sắc theo sở thích. |
| 10 | Chốt lắp 3x20mm | Nối các bộ phận rời của khung và nắp capo. |

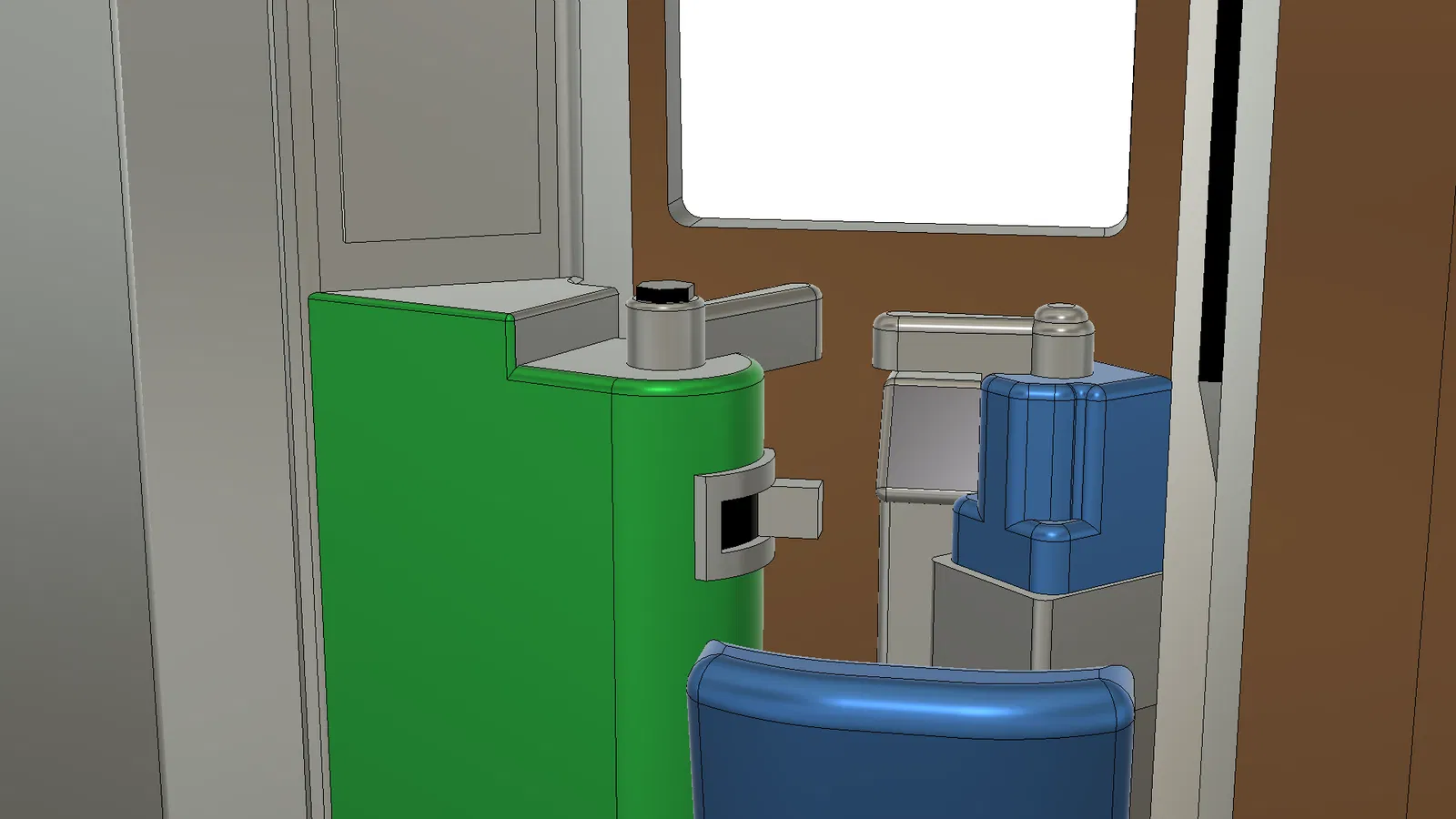

| 2 | Chốt lắp 3mm | Lắp ghế ngồi trong cabin. |
