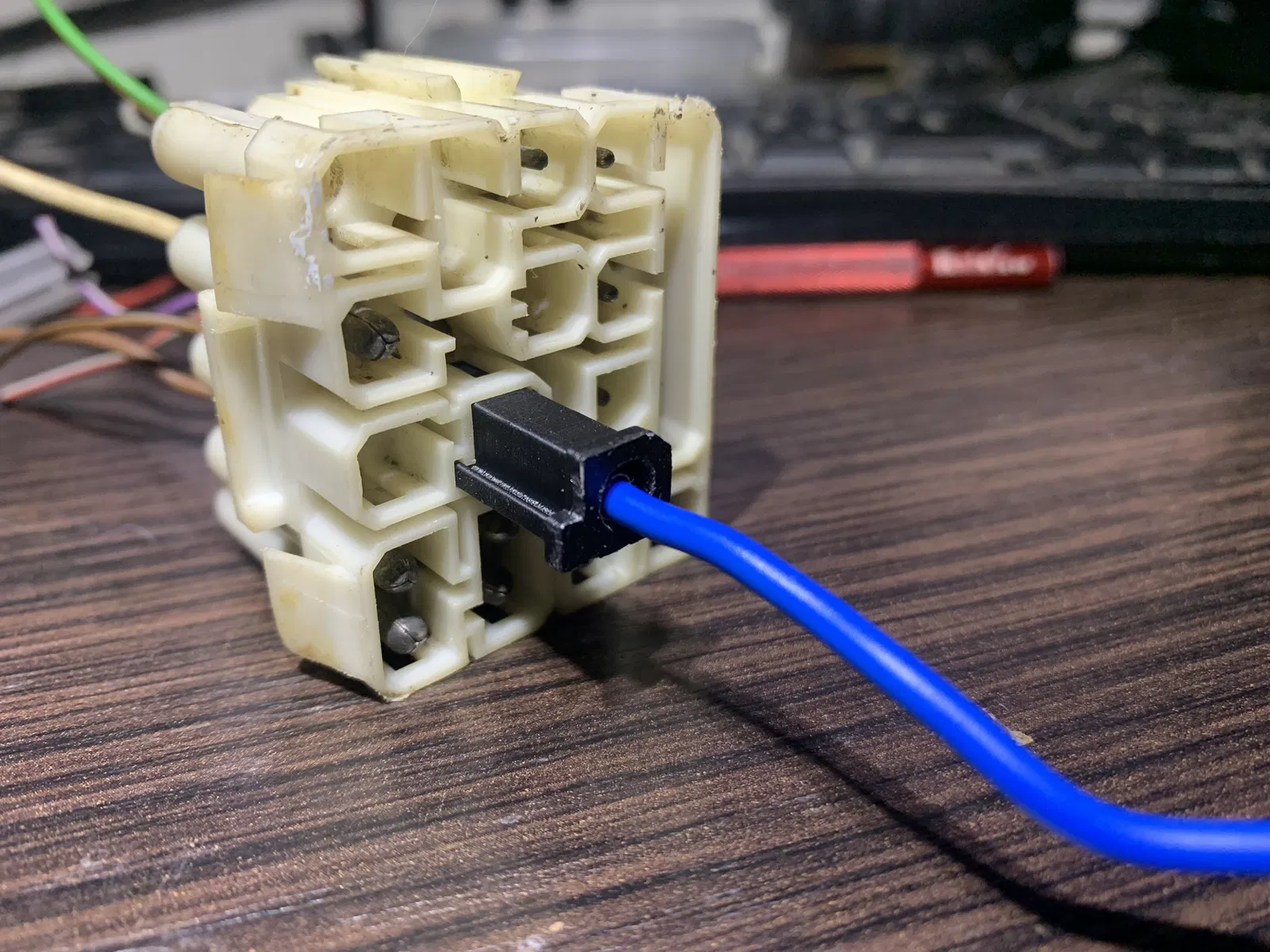

Bộ đầu nối phụ kiện cho Bmw E30 - C302

Bộ đầu nối phụ kiện Bmw E30 - C302.

Bạn có thể tìm thấy sơ đồ chân cắm C302 trong tài liệu ETM.

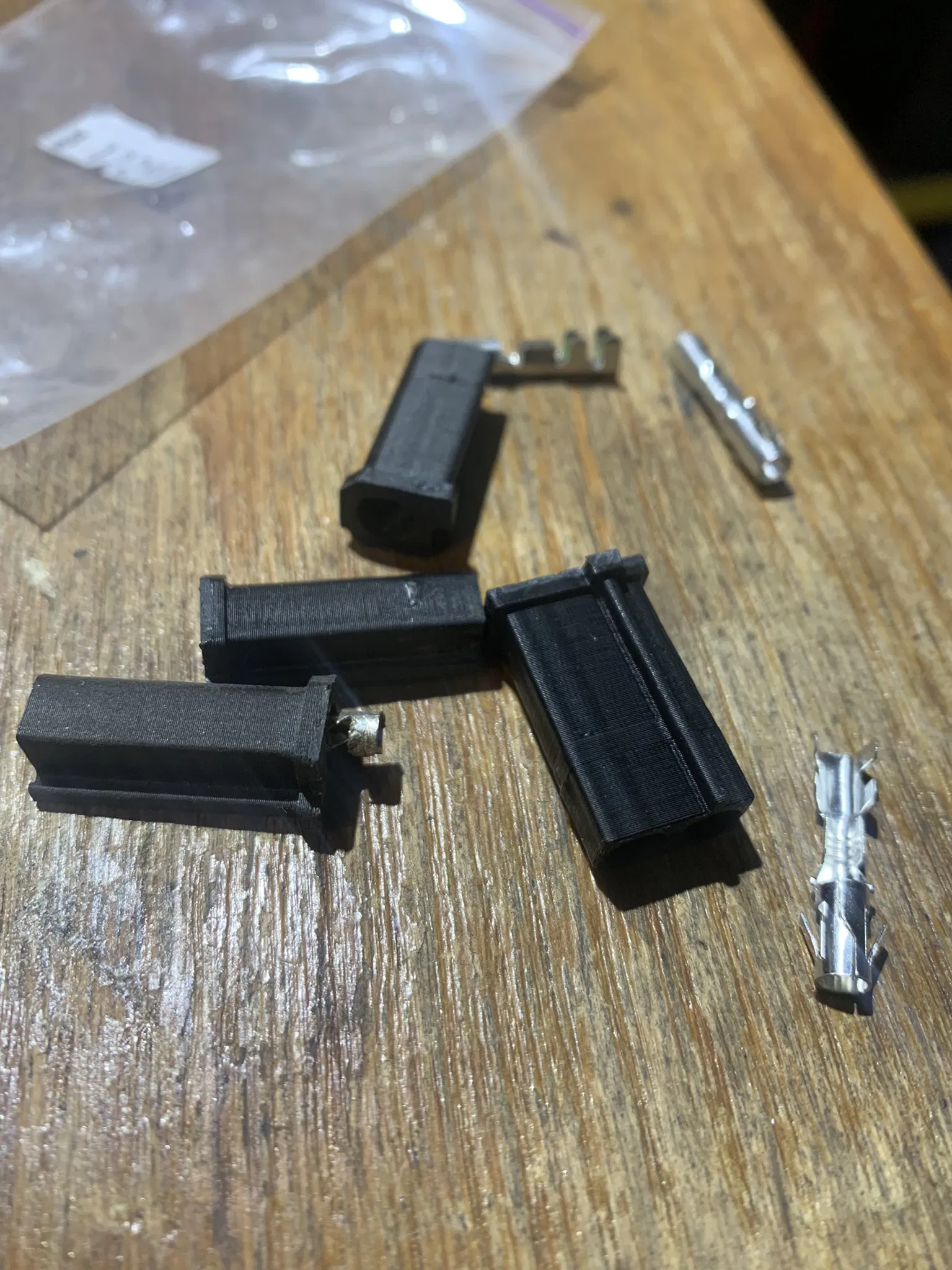

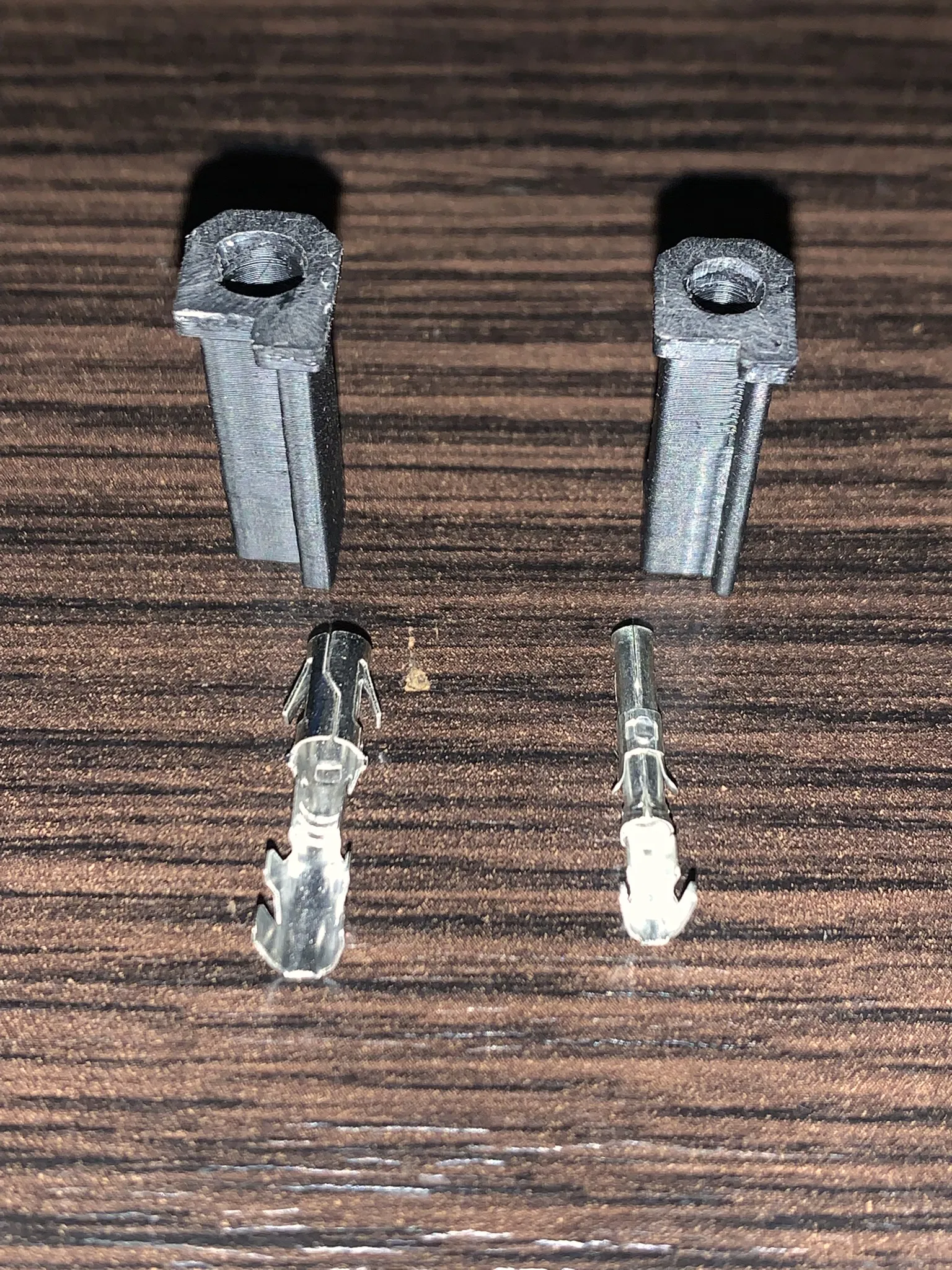

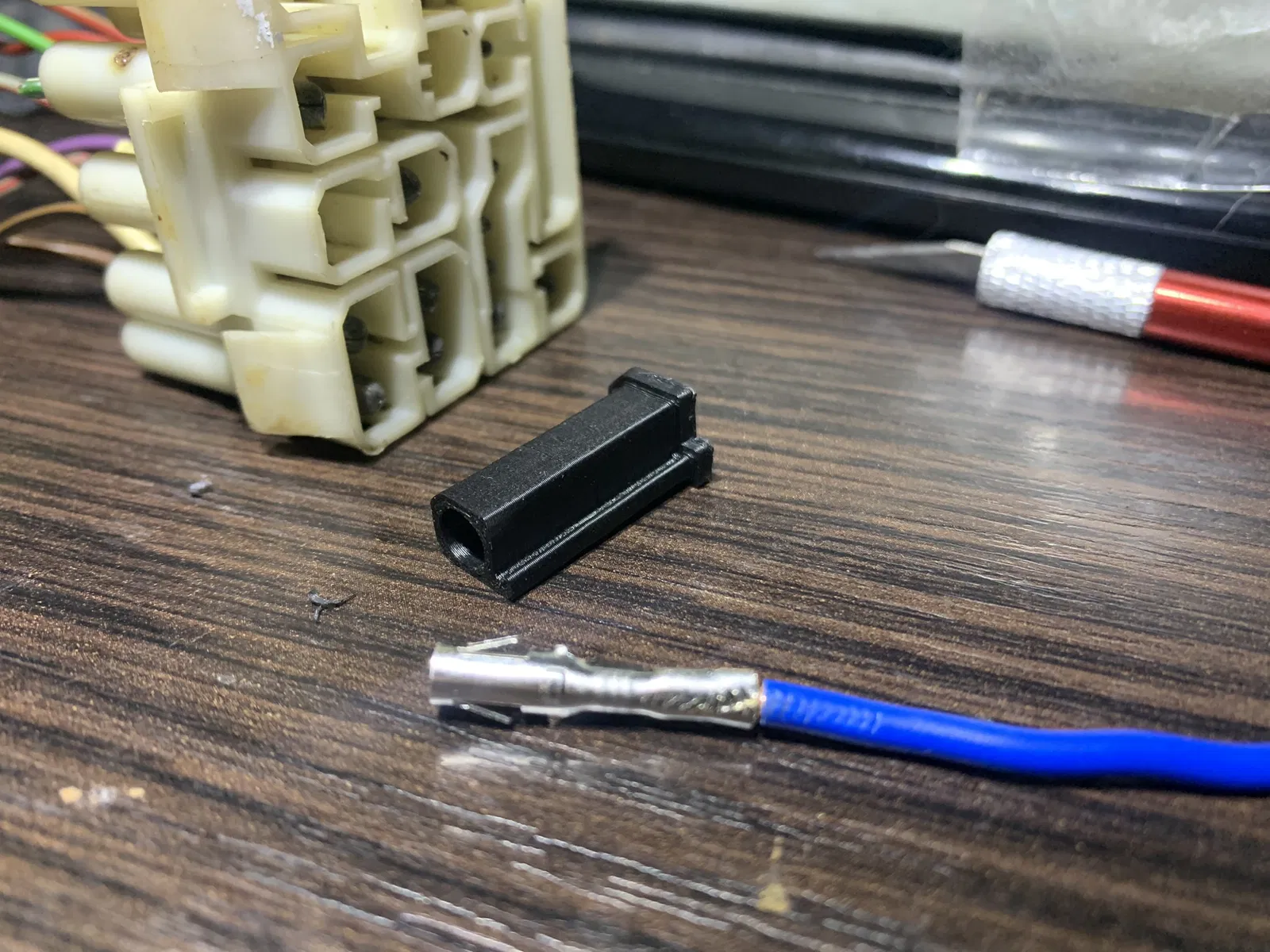

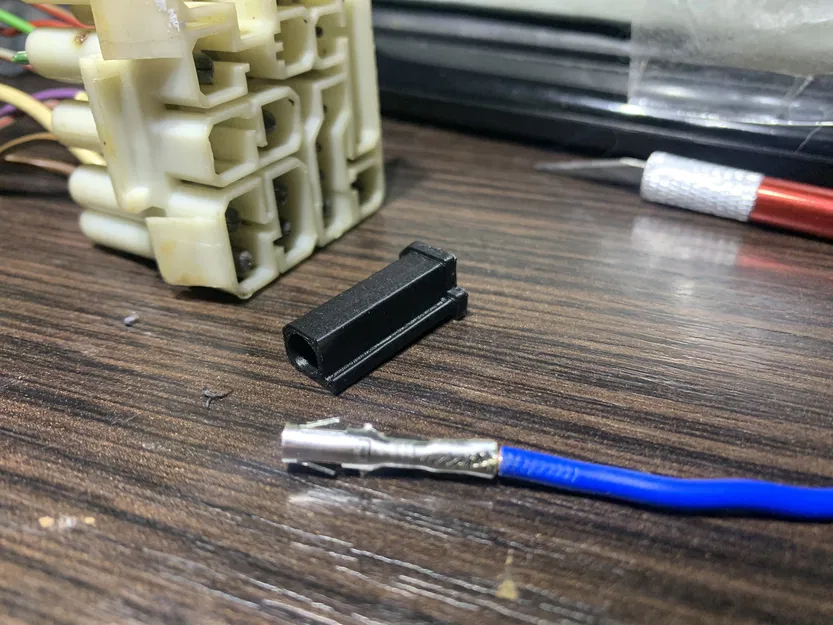

Bộ đầu nối này sử dụng 2 loại chân cắm:

• loại nhỏ [amp: 927886-1, oem: 61 13 1 371 607]
• loại lớn [oem: 61 13 1 359 289] Cả hai loại chân cắm này đều có sẵn trên Aliexpress.

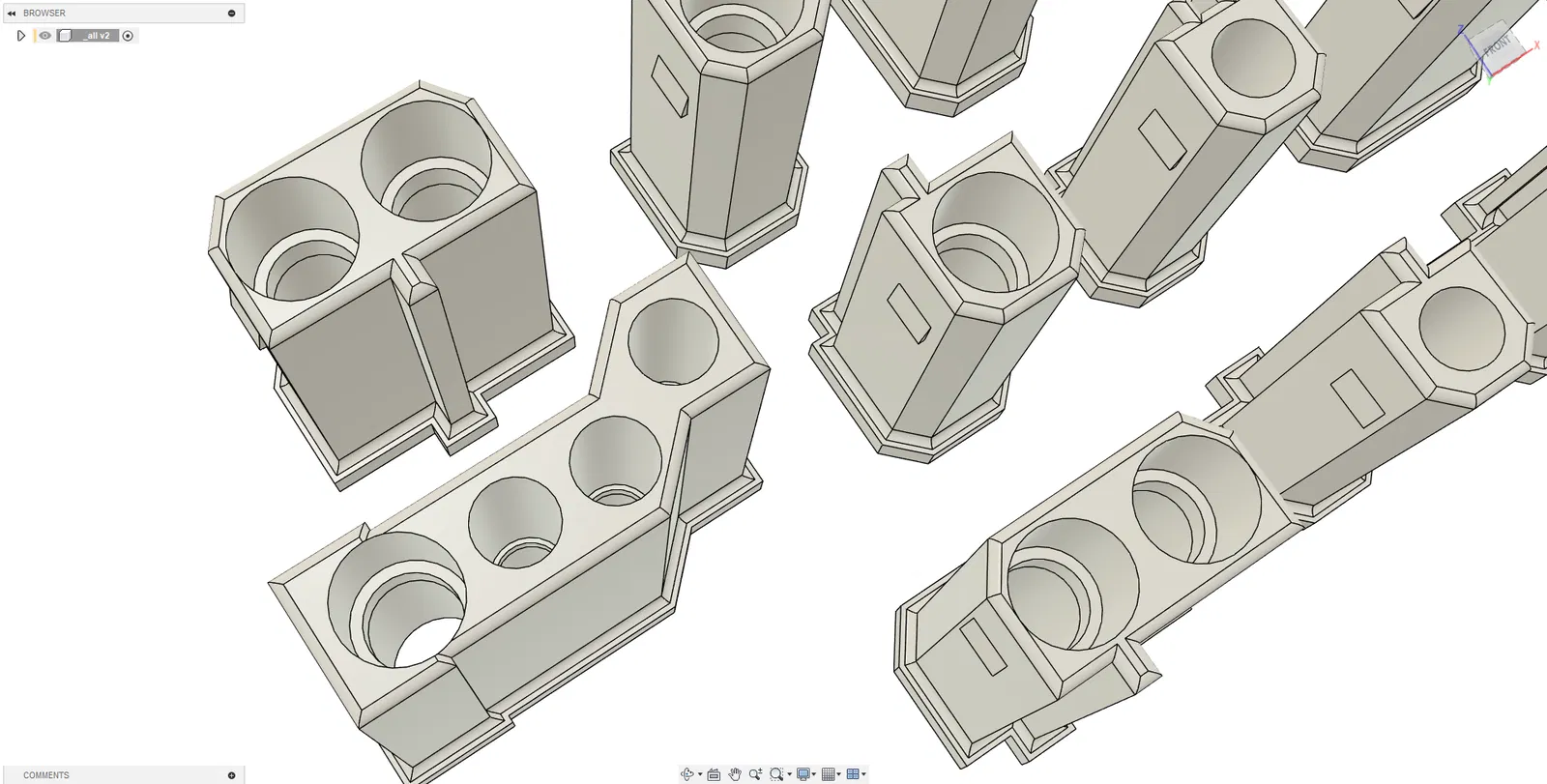

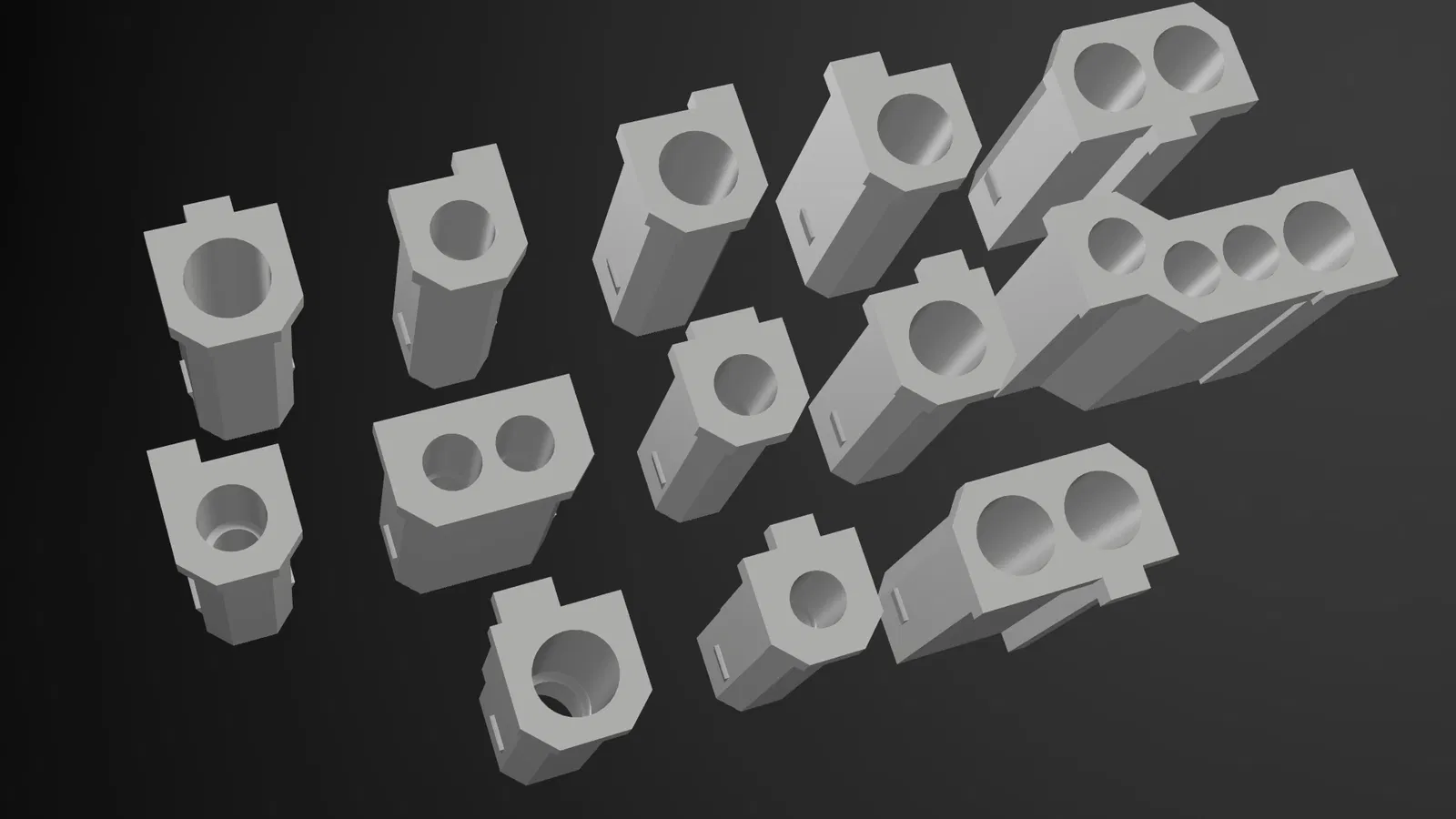

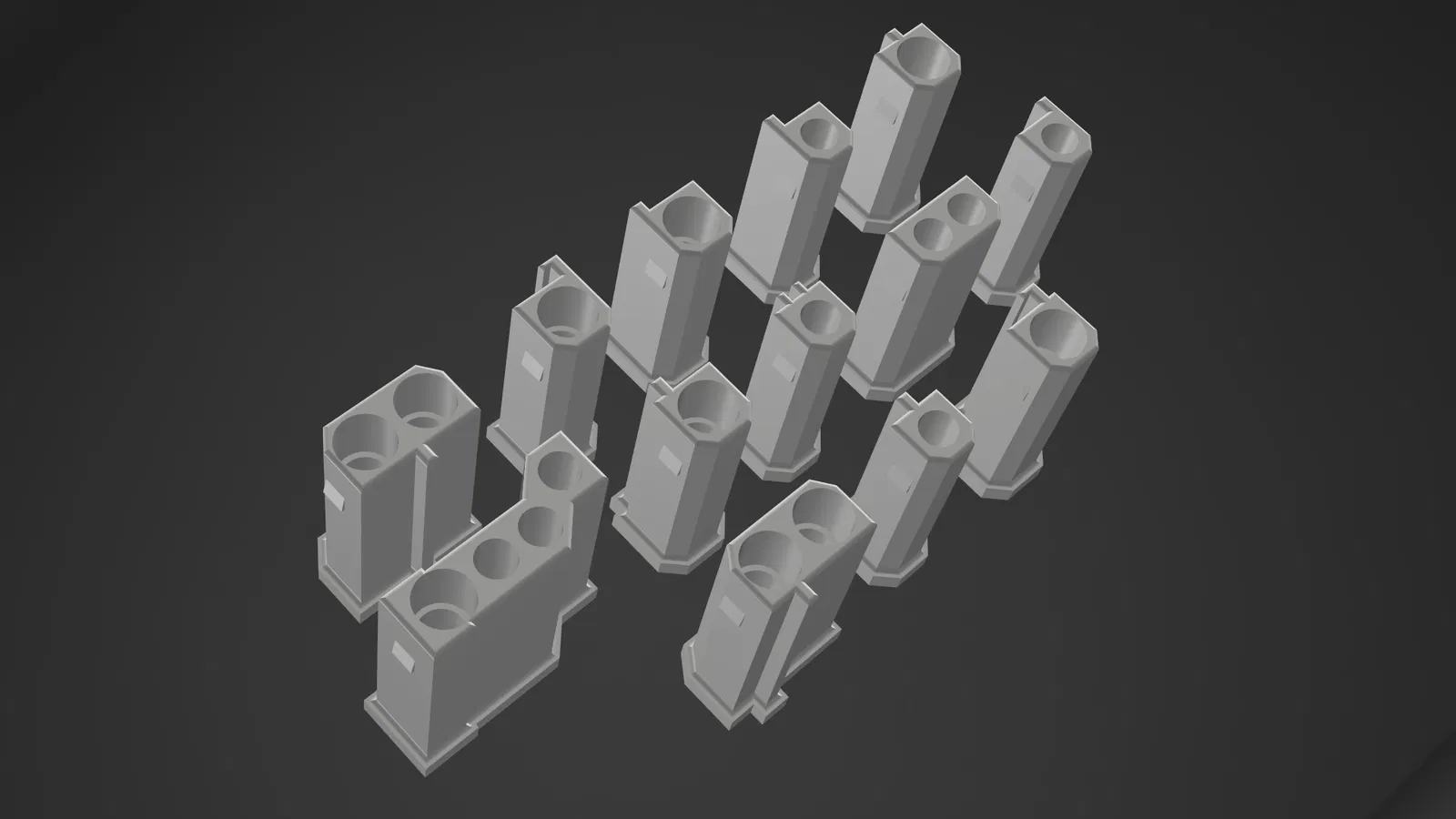

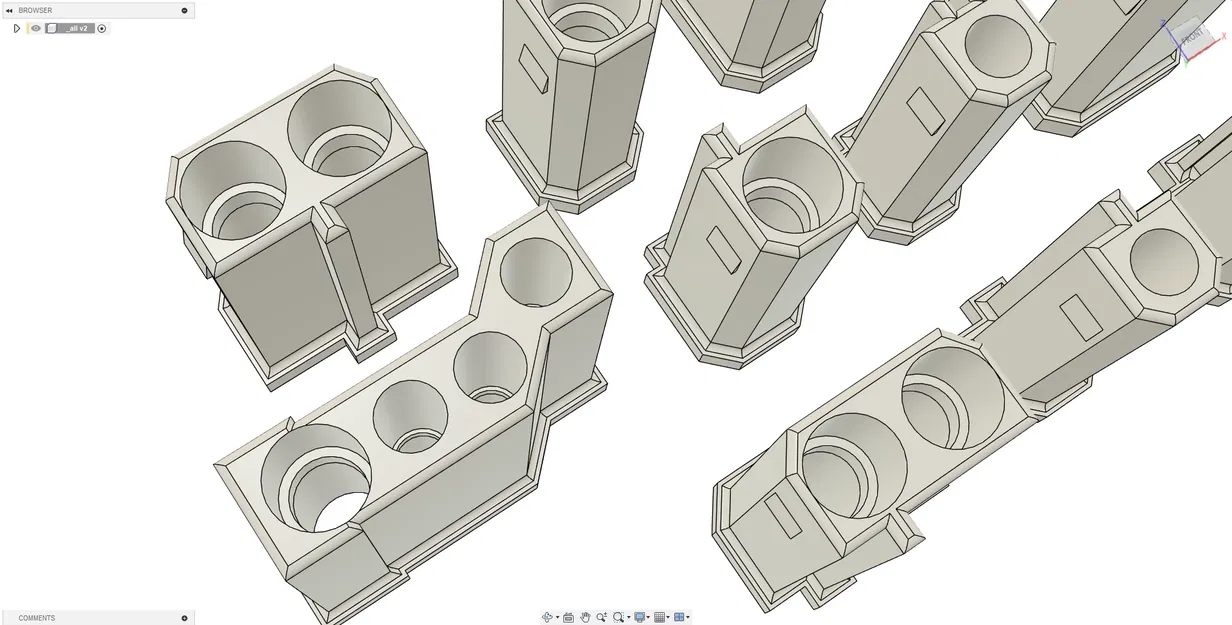

Bộ sản phẩm này bao gồm các đầu nối sau (theo chỉ số terminal):

• A: cửa sổ điện (chỉ dành cho các mẫu xe trước năm 1984);
• B\C: ABS (chỉ dành cho trường hợp lắp thêm ABS sau khi xuất xưởng, như một tùy chọn bổ sung);
• D: khóa trung tâm;
• E: đèn nền tay cầm điều chỉnh đèn pha;
• F: bộ chống trộm (immobilizer);
• G: ABS (chỉ dành cho trường hợp lắp thêm ABS sau khi xuất xưởng) - giống như B\C;
• H: OBC II, bộ khuếch đại âm thanh stereo;
• P: Không có. Có thể dùng cho các tính năng bổ sung, ví dụ như nguồn cấp cho camera hành trình. Ban đầu không được sử dụng.
• Q: cửa sổ điện, cửa sổ trời chỉnh điện;
• R\S: hệ thống kiểm soát hành trình (cruise-control);
• T\U: sưởi ghế;

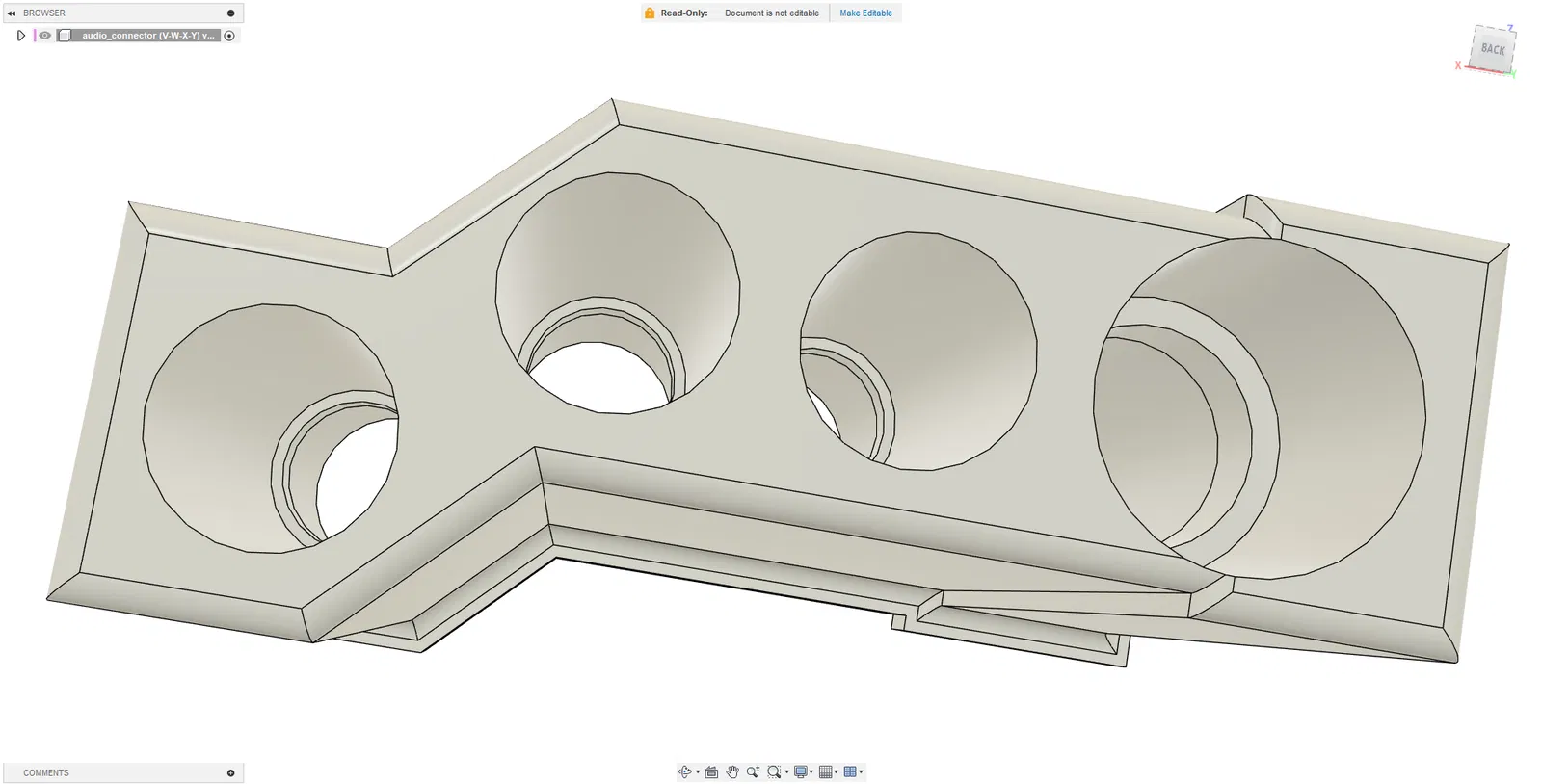

• V\W\X\Y: đầu radio;
• Z: ăng-ten điện, rơ-le tiện ích cửa sổ điện.
