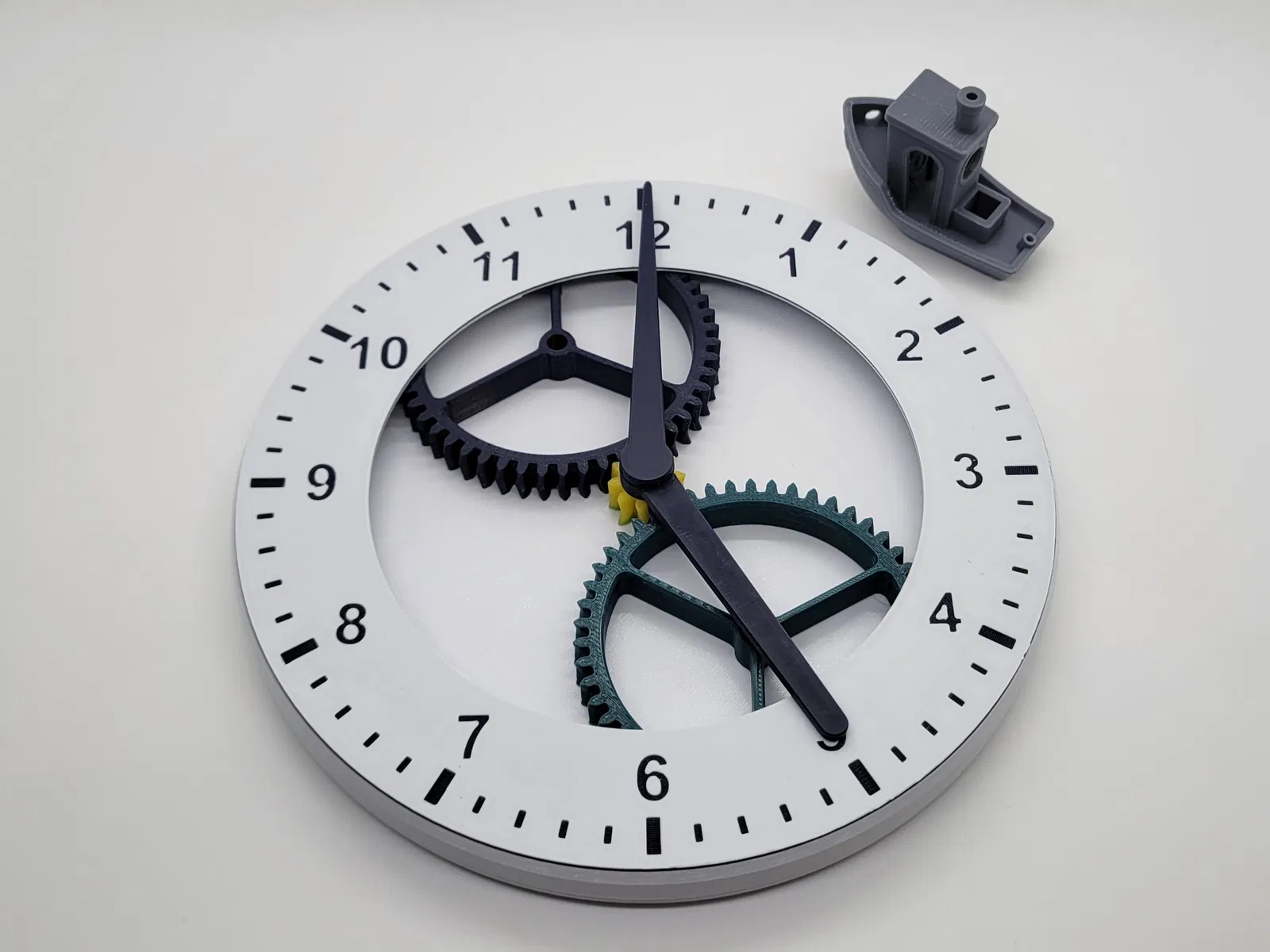

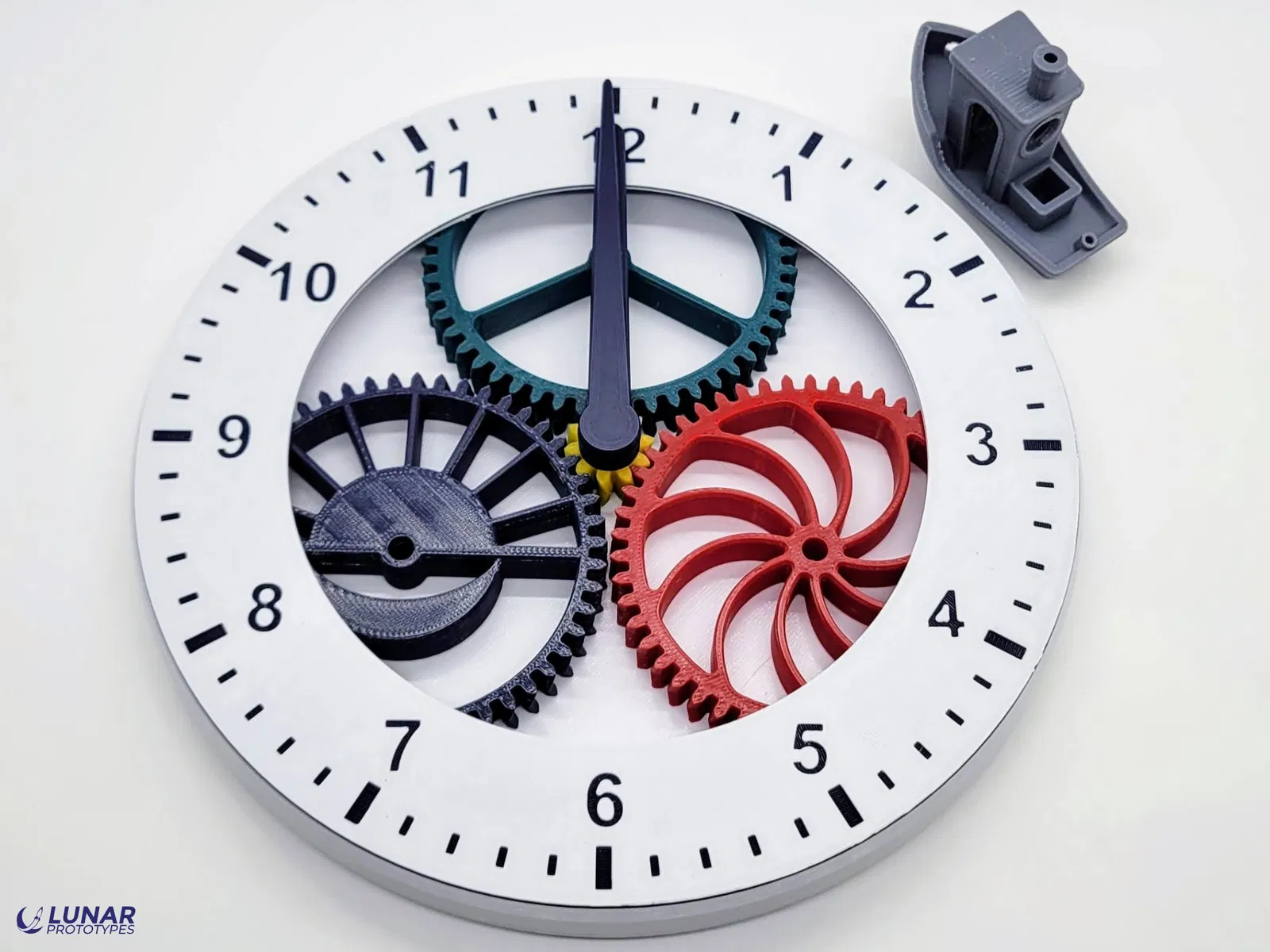

Đồng hồ cơ học giáo dục cho bé

Mẹo In Ấn

Công nghệ in: FDM
Độ cao lớp (Layer Height): 0.2mm
Tường (Perimeters): 4
Độ lấp đầy (Infill): 10%
Kiểu lấp đầy (Infill Pattern): Gyroid
Vật liệu khuyến nghị: PLA
Hỗ trợ (Supports): Không
Loại hỗ trợ: Không

Lưu ý:
Chỉ cần một bánh răng hành tinh (planet gear) để hoạt động, nhưng thêm bánh răng sẽ thú vị hơn nhiều.

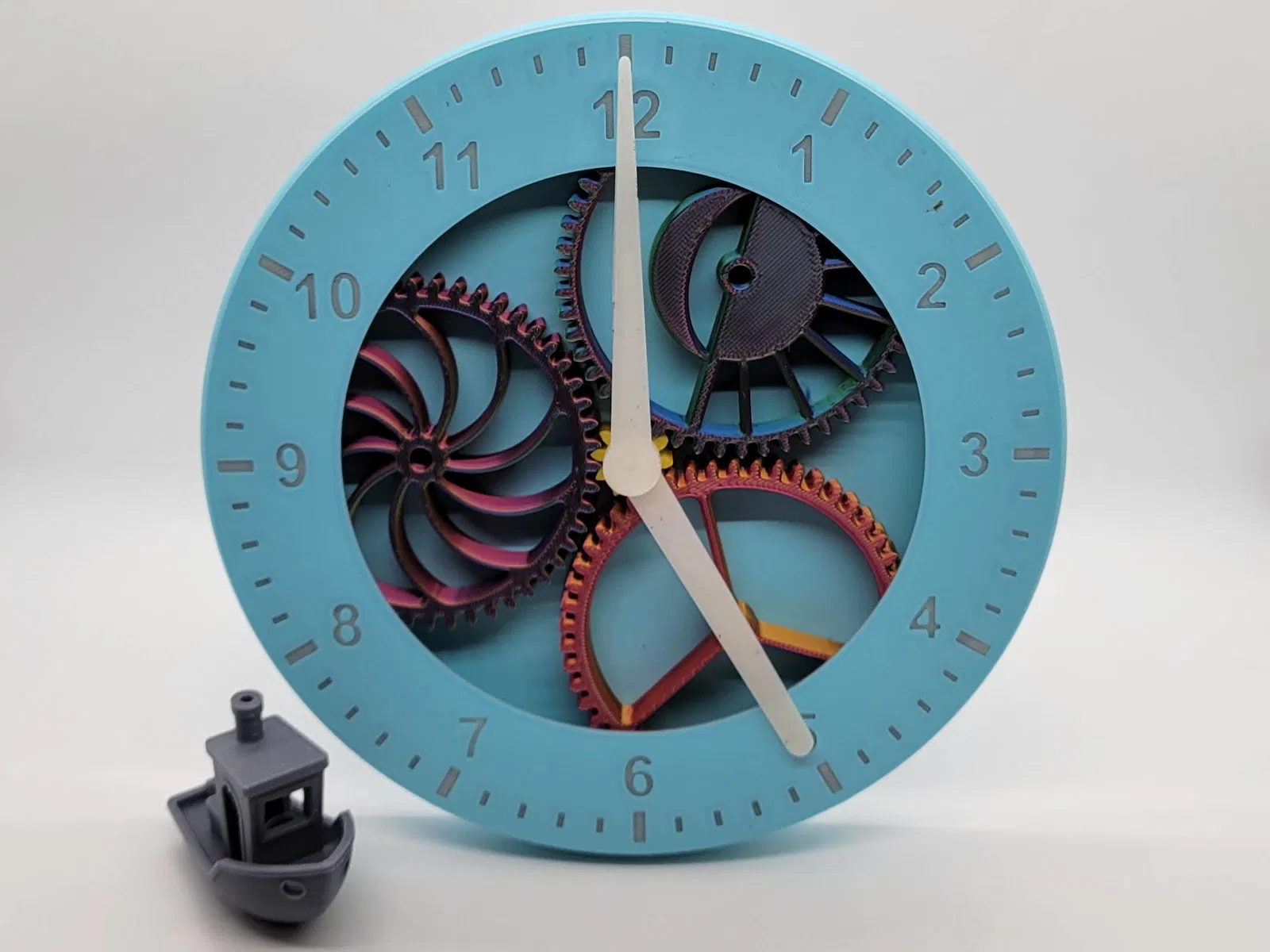

Phần mặt đồng hồ phía trên được thiết kế để in đa sắc, bạn có thể đổi màu tại lớp số 3 với độ cao lớp mặc định.

Cập nhật:

28/02/25: Đã thêm tùy chọn kim phút cho ốc M3x8 bắt ren trực tiếp, và ốc M3x8 dùng kèm đai ốc nhiệt (heat set insert).

Hướng dẫn Lắp ráp

Vật liệu cần thiết: Không

Vật liệu tùy chọn:

• 1x M3 heat set insert
• 1x M3x8 Socket Head Screw

Các bước thực hiện:

1. In tất cả các mảnh.

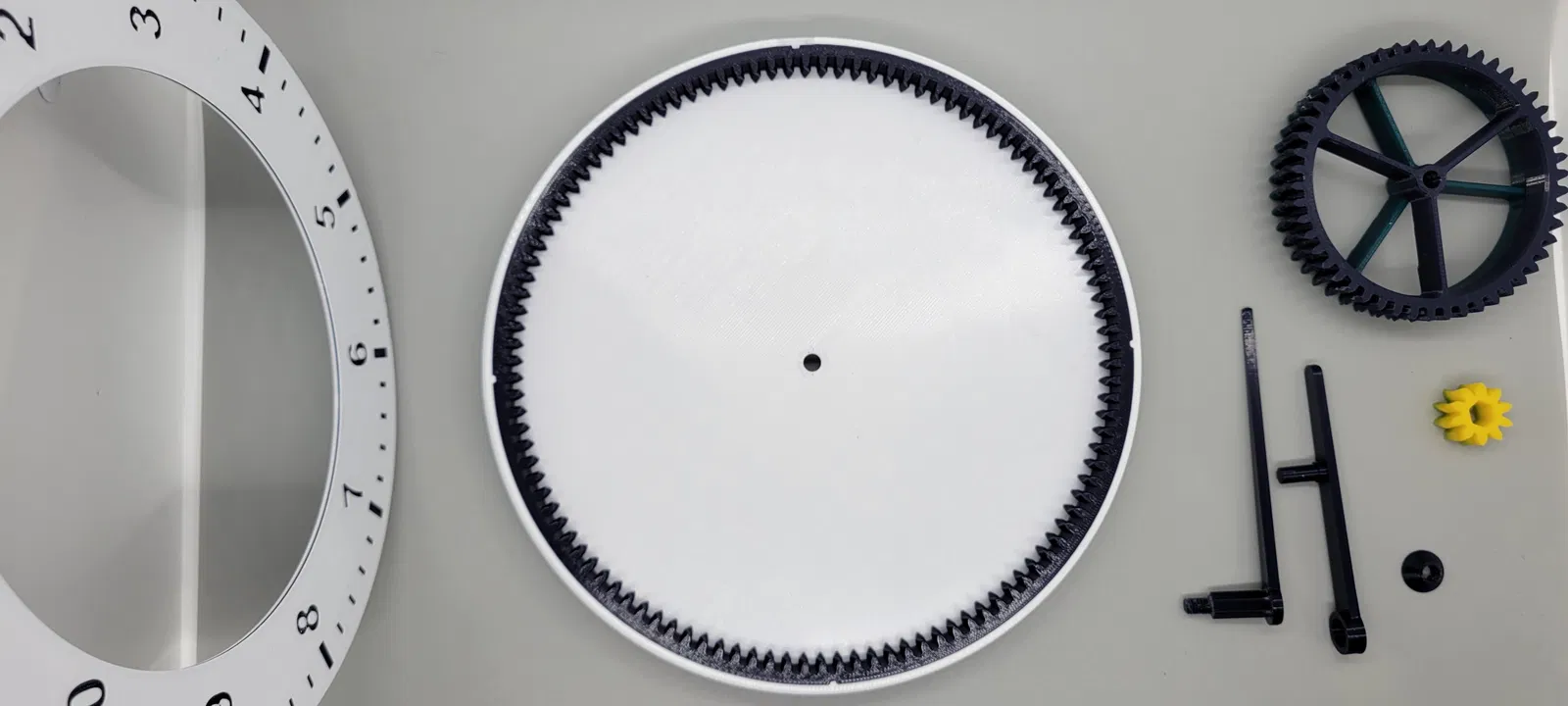

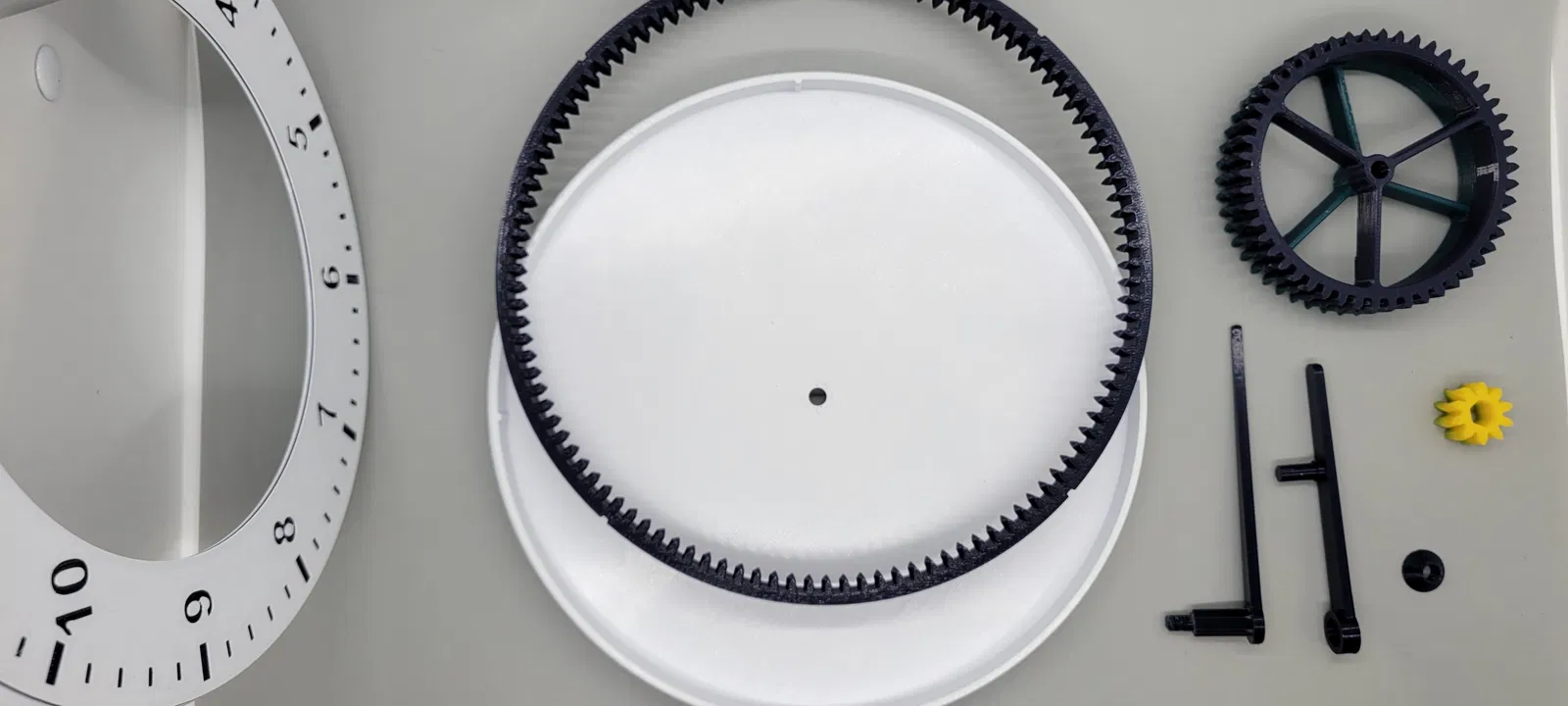

2. Căn chỉnh các rãnh của vòng ngoài với rãnh ở phần vỏ dưới rồi ấn vào vị trí. Lưu ý, mặt tiếp xúc bàn in phải quay xuống dưới.
3. Xác định vị trí 12 giờ, đây là khu vực hơi lõm trên vỏ dưới.

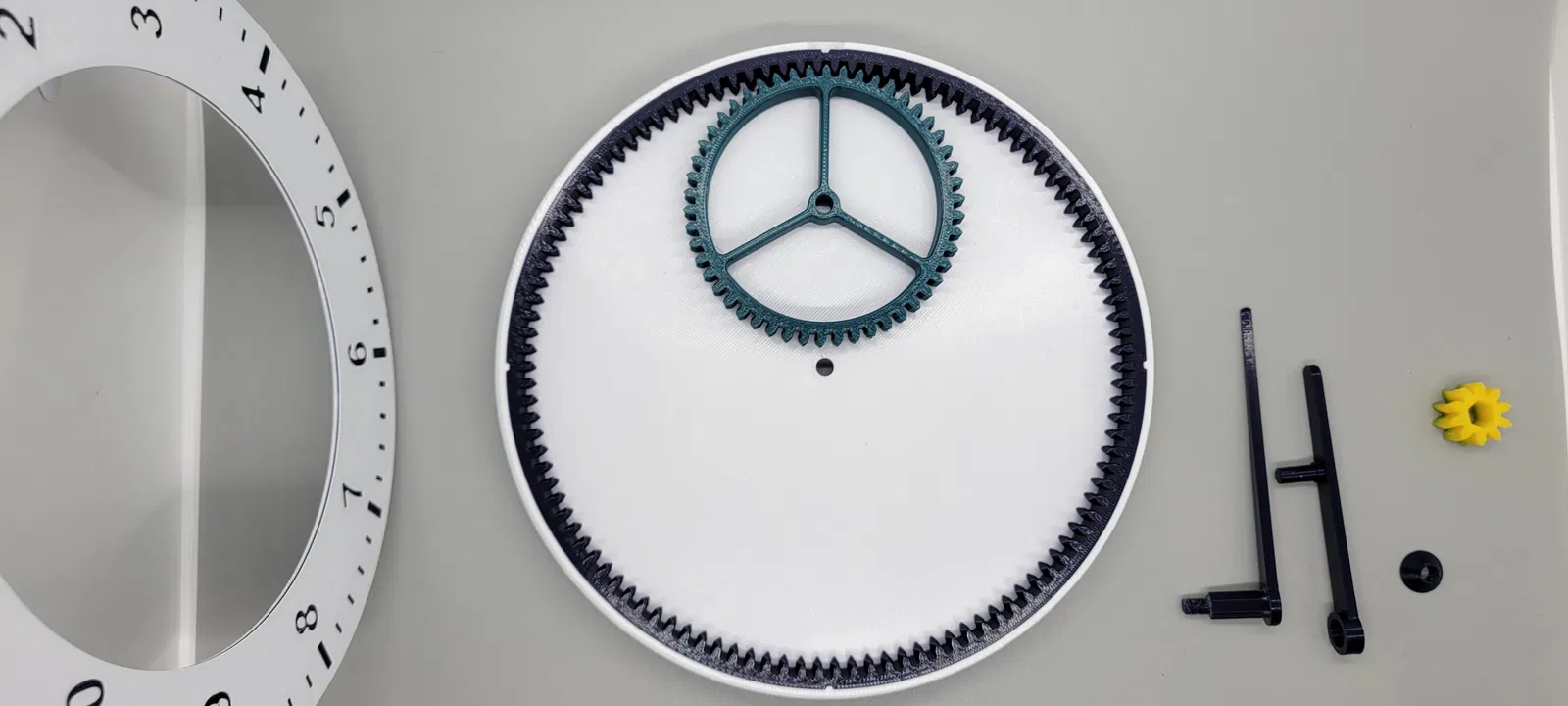

4. Sử dụng bánh răng hành tinh 3 chấu, căn chỉnh bánh răng đầu tiên bằng cách đặt chấu có răng nằm ngay phía trên rãnh gần với điểm lõm của vỏ dưới nhất.
5. Đặt bánh răng mặt trời (sun gear) sao cho điểm của trục lục giác hướng thẳng lên vị trí 12 giờ.

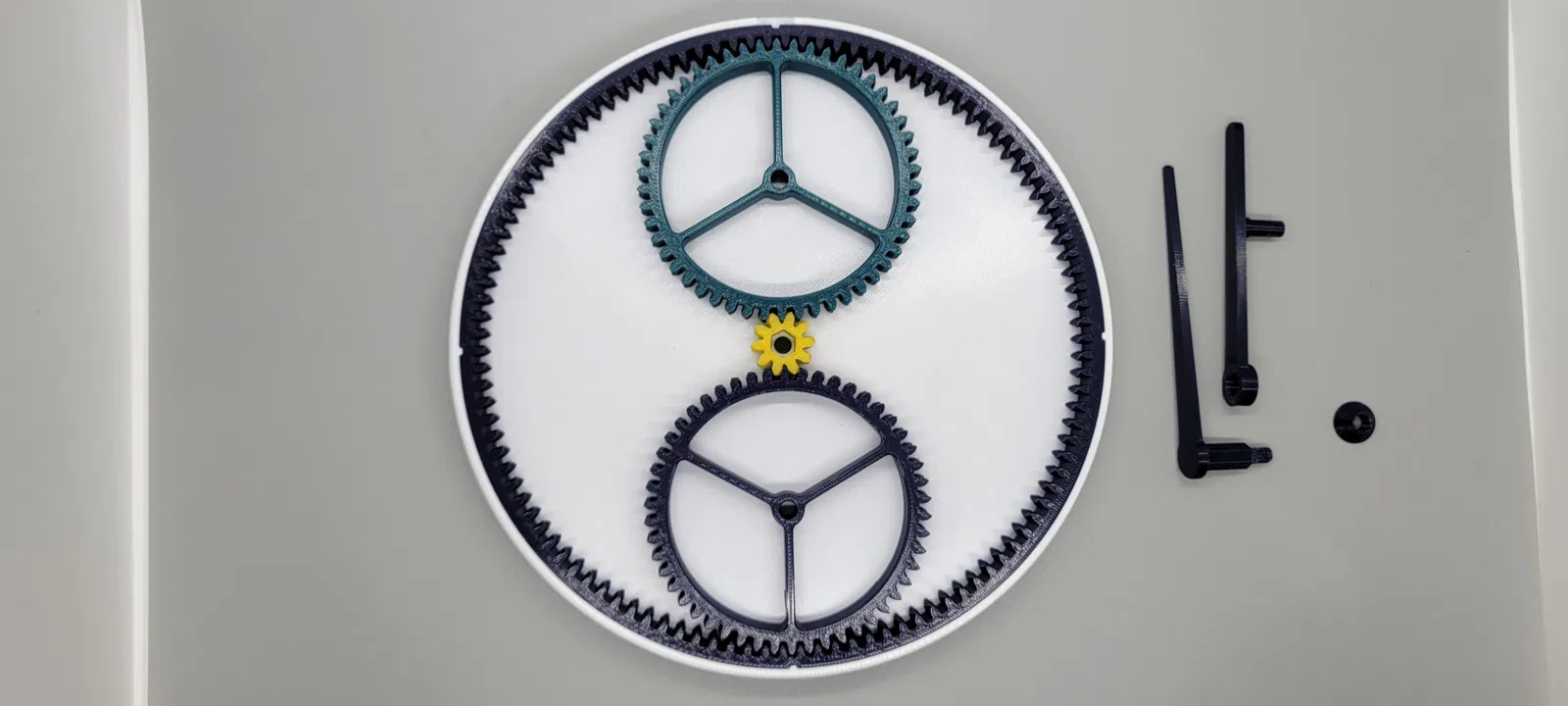

6. Căn chỉnh các bánh răng còn lại bằng cách ấn vào vị trí, đảm bảo vị trí của bánh răng hành tinh và bánh răng mặt trời đầu tiên không bị xê dịch.
7. Ấn mặt đồng hồ phía trên vào cụm vỏ dưới, bắt đầu từ vị trí 12 giờ.

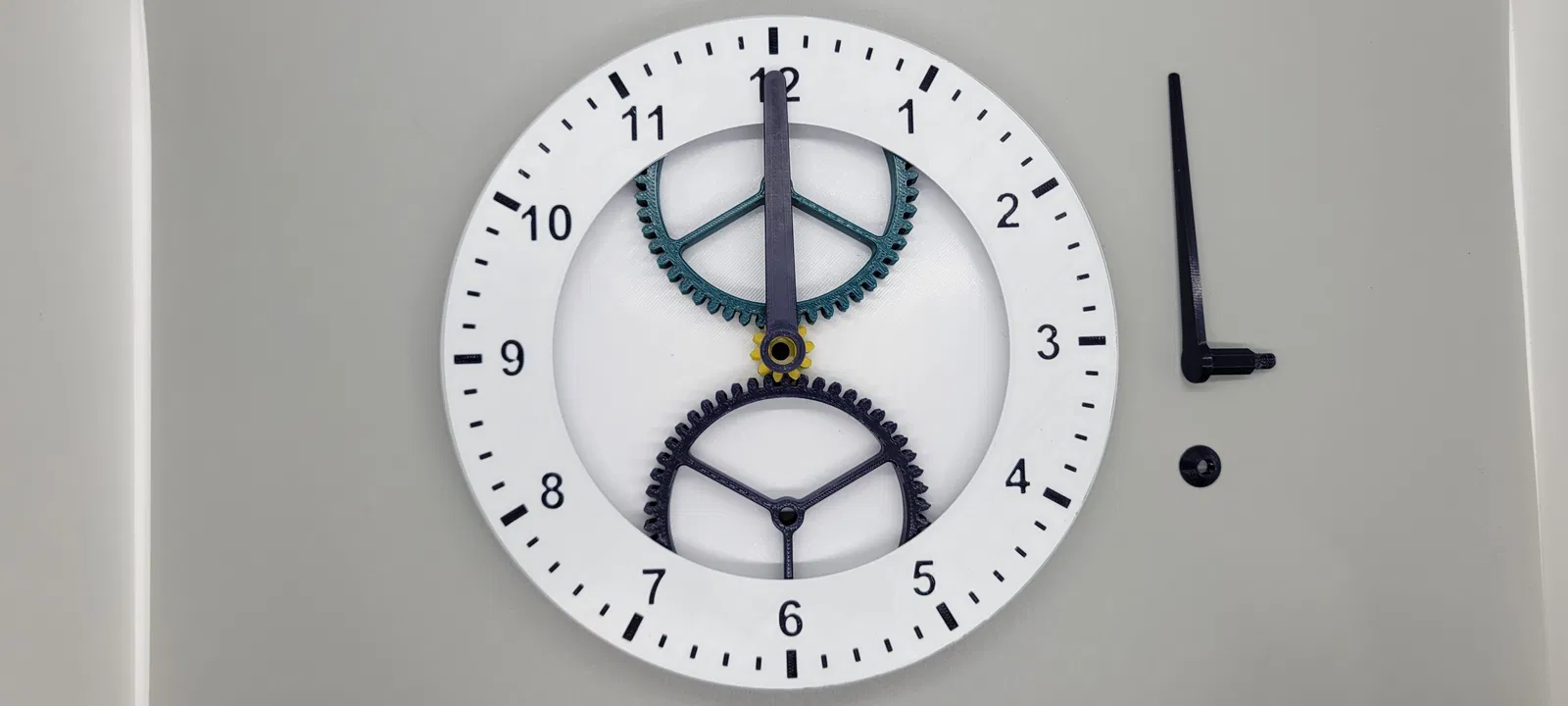

8. Lắp trục kim giờ vào tâm bánh răng hành tinh.

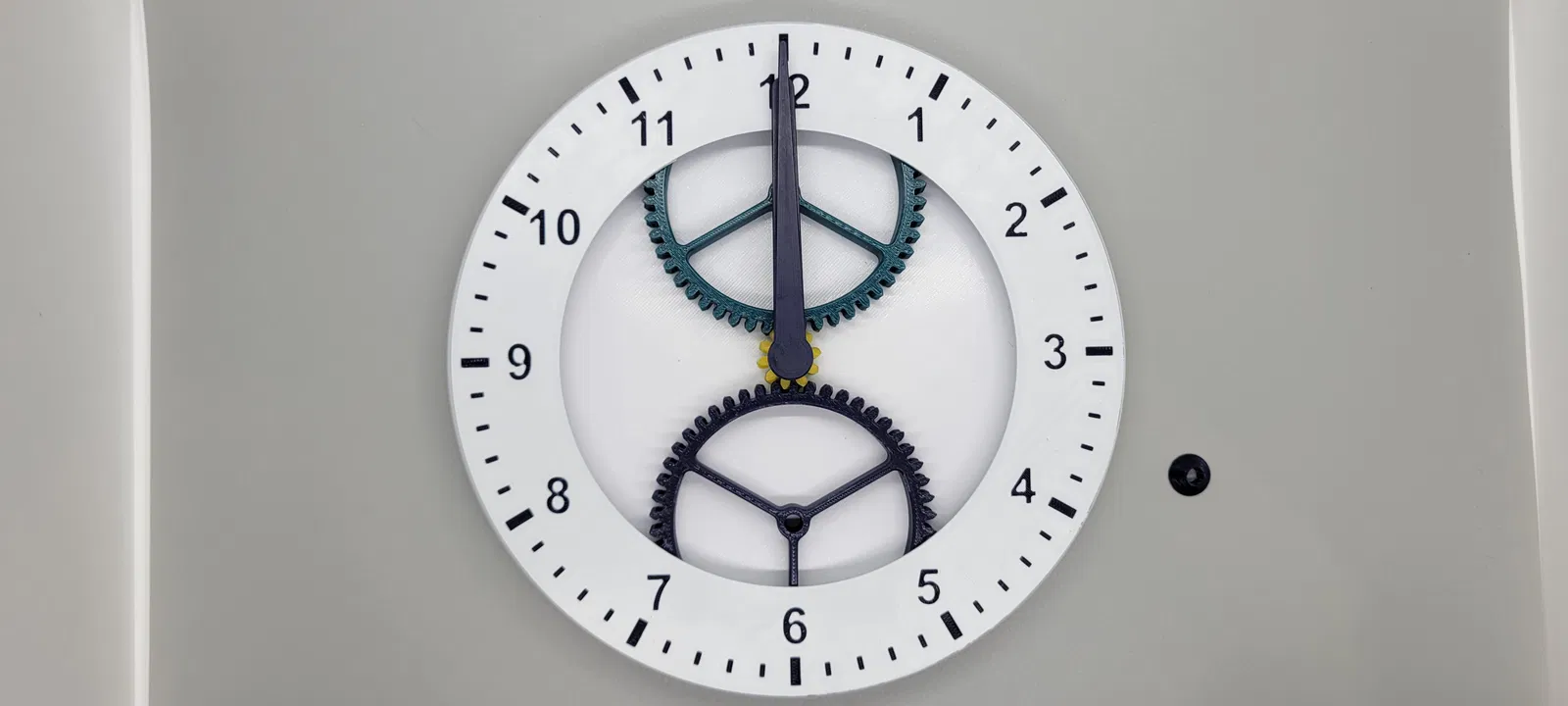

9. Lắp trục kim phút vào tâm bánh răng mặt trời.
10. Vặn đai ốc giữ kim phút vào phần ren ở mặt sau.
