Hộp đựng hình quả bóng đá (soccer ball box)

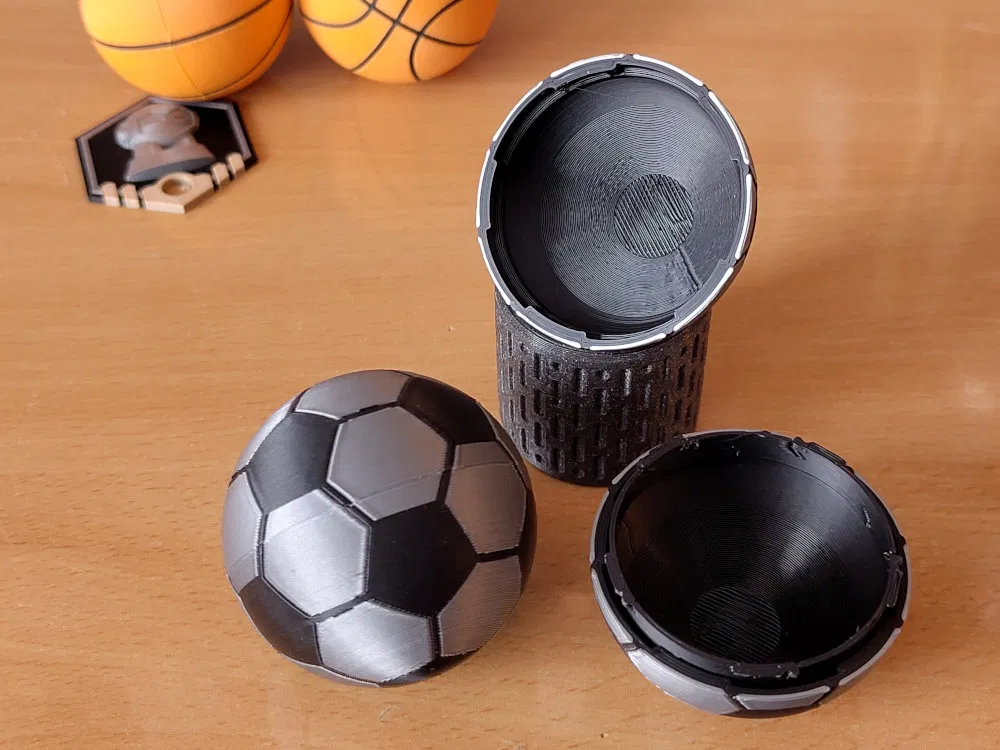

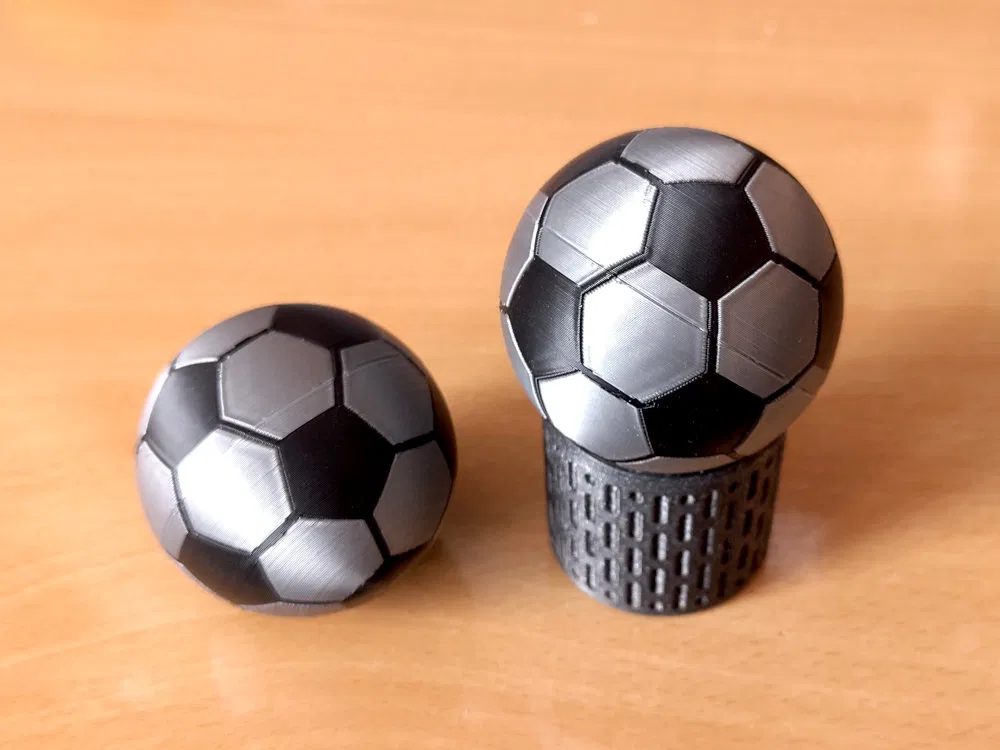

Mình muốn làm một chiếc hộp hình cầu và đây là kết quả :) Hộp gồm hai nửa giống hệt nhau, được giữ chặt bằng một vòng khóa bayonet hai chiều. Tất nhiên là mình cũng nghĩ ngay đến thiết kế quả bóng thể thao. Mình có làm một cuộc thăm dò trên hai nền tảng về thiết kế nên làm: kết quả nhận được 110 lượt bình chọn, chia đều cho bóng đá và bóng rổ, thế là mình phải làm cả hai luôn…

Cơ chế khóa bayonet kép khi vặn nghe rất đã tai và dùng để nghịch ngợm cũng rất vui :)

In ấn: Bạn nên dùng máy in đa màu, gán màu khác nhau cho phần thứ hai của tệp 3mf “nửa quả bóng”, sau đó in hai nửa và một vòng khóa. Mình khuyên dùng tính năng variable layer height với độ cao lớp nhỏ ở phần đỉnh để giảm bớt các vệt bậc thang. Với các hệ thống in đa màu gây lãng phí, việc in nhiều quả bóng cùng lúc sẽ giảm tỉ lệ lãng phí trên mỗi sản phẩm. Mình cũng đã giảm đáng kể lượng nhựa xả (purge volume). Tất nhiên là máy in có thay đổi đầu phun (tool changer) sẽ hiệu quả hơn nhiều.

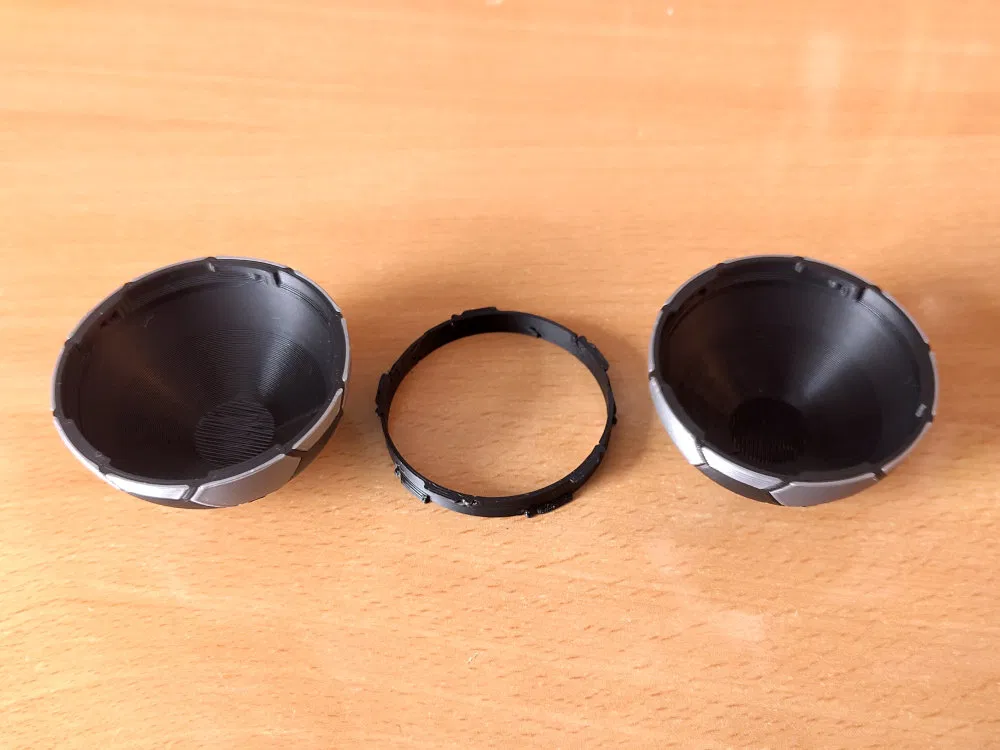

Lắp ráp: Đặt vòng khóa vào một nửa, đặt nửa còn lại khớp lên trên và xoay theo chiều kim đồng hồ cho đến khi nghe hai tiếng “tách” để khóa chặt cả hai chốt bayonet. Việc đóng mở chỉ cần một tiếng “tách”, vòng khóa vẫn sẽ gắn vào một nửa quả bóng. Nếu bạn vặn thêm đến tiếng “tách” thứ hai, vòng khóa có thể rơi ra. Nếu thấy điều đó bất tiện, bạn có thể dán keo nó vào một nửa là xong.
