Hộp đựng bóng Golf

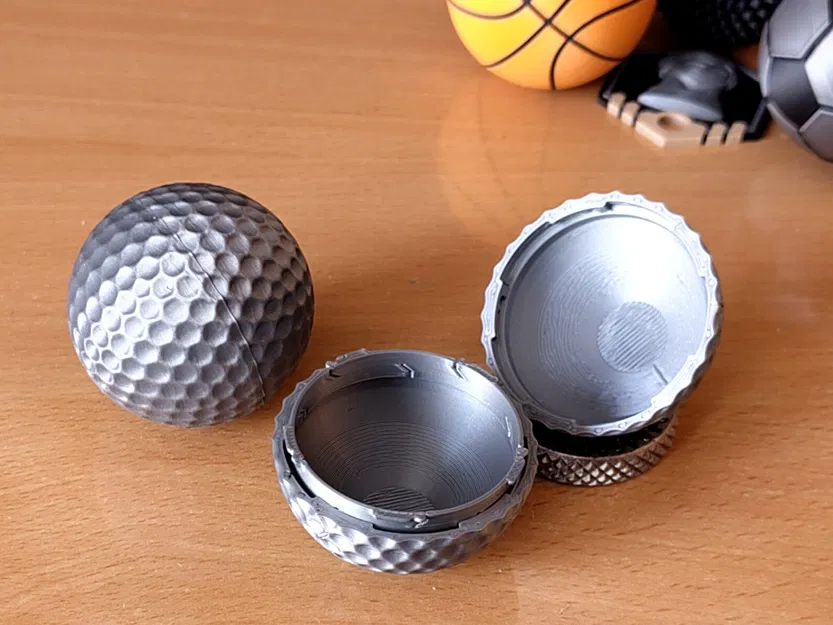

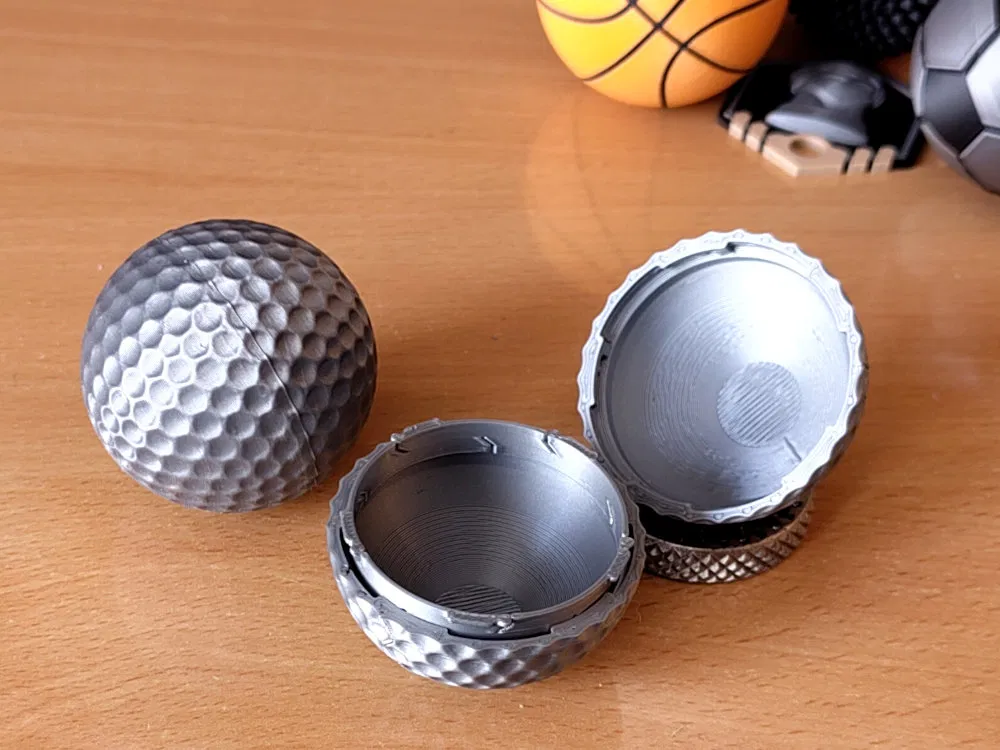

Một chiếc hộp hình cầu với thiết kế lấy cảm hứng từ quả bóng golf. Hộp sử dụng cơ chế khóa bayonet kép (twist&click) thông minh, tạo cảm giác rất đã tay khi đóng mở. Mẫu in gồm hai nửa hộp và một vòng khóa, mang lại trải nghiệm thú vị cho người chơi 3D printing.
Mô tả
Mình muốn làm một chiếc hộp hình cầu và đây là thành quả :) Hộp gồm hai nửa giống hệt nhau, được giữ chặt bằng một vòng khóa bayonet hai mặt (twist&click). Và tất nhiên, mình nghĩ ngay đến việc tạo hình quả bóng thể thao, thế là mình đã làm thêm vài mẫu nữa… Cơ chế khóa bayonet kép khi đóng nghe rất đã tai và nghịch cũng khá vui tay nữa :)

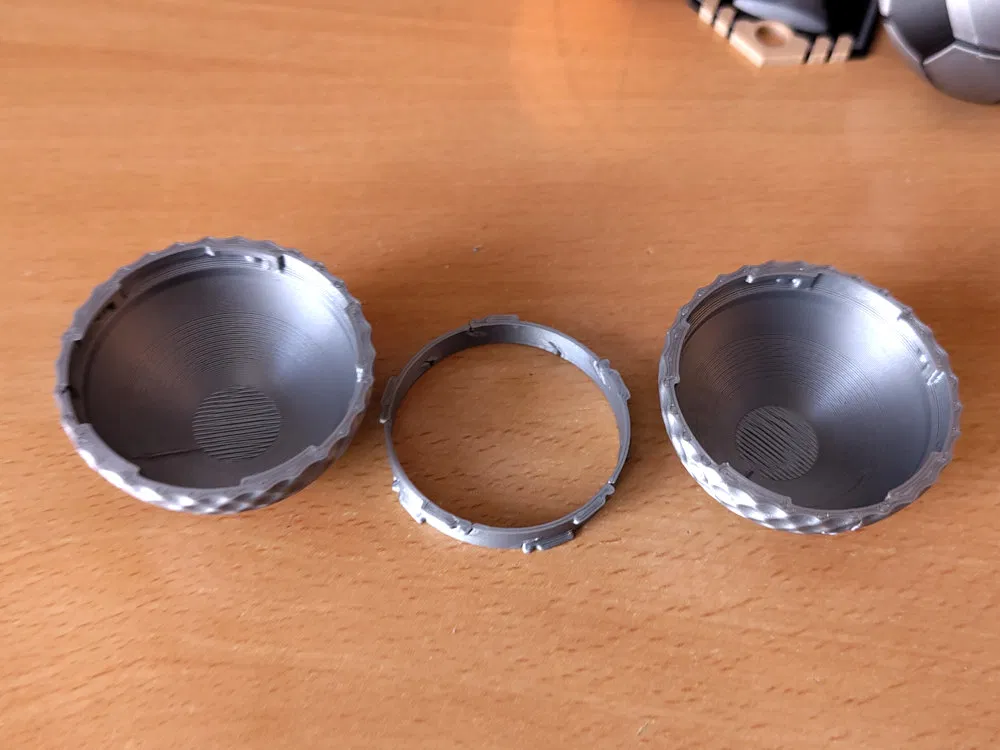

In ấn: Bạn hãy in hai nửa hộp và một chiếc vòng. Mình rất khuyến khích dùng tính năng variable layer height với độ cao lớp in nhỏ ở phần đỉnh để giảm thiểu hiện tượng bậc thang (stair step).
Lắp ráp: Đặt vòng khóa vào một nửa hộp, đặt nửa còn lại chồng khít lên trên rồi xoay theo chiều kim đồng hồ cho đến khi nghe hai tiếng "cạch" để khóa chặt cả hai khớp bayonet. Khi mở hoặc đóng bình thường chỉ cần xoay một lần (một tiếng "cạch"), lúc này vòng khóa vẫn sẽ dính vào một nửa hộp. Nếu bạn xoay tiếp đến tiếng "cạch" thứ hai, vòng khóa có thể rơi ra ngoài. Nếu thấy phiền, bạn có thể dán cố định vòng vào một nửa hộp là xong.
