Dụng cụ cuốn dây Tip-Up V3 - Có núm xoay in liền khối!

Cập nhật 27/02/2025 - Bản v3

• Điều chỉnh lại thiết kế để trông đỡ thô hơn
• Cải tiến phần lỗ móc treo để trông mượt mà và liền mạch với tổng thể mẫu
• Thêm núm xoay tự do ở phía trên tay cầm, hỗ trợ in trực tiếp (print-in-place)
  • Có thêm tùy chọn mẫu v3 với núm cố định nếu máy in của bạn không in được bản núm xoay.

Cập nhật 21/02/2025 - Bản v2

• Thay thế phần vát cạnh (chamfer) bên ngoài bằng bo góc (fillet)
• Chỉnh lại cấu trúc lỗ móc treo để tránh phải in bắc cầu (bridge) ở phía trên
• Tăng đường kính tay quay và núm để tăng độ bền
• Thêm vát cạnh ở các mép trên của khe cắm Tip-Up để loại bỏ hoàn toàn nhu cầu dùng support khi in

Đây là dụng cụ hỗ trợ cuốn dây cho cần câu Tip-Up, giúp bạn thu dây nhanh chóng vào cuối buổi câu.

Mới! Bản V3 giờ đây đã có thêm phiên bản núm xoay print-in-place! Mình thiết kế với dung sai khá rộng nên sẽ dễ in trên nhiều loại máy khác nhau. Sau khi in xong, bạn chỉ cần dùng một chút lực để làm bung phần núm xoay là nó sẽ hoạt động cực mượt.

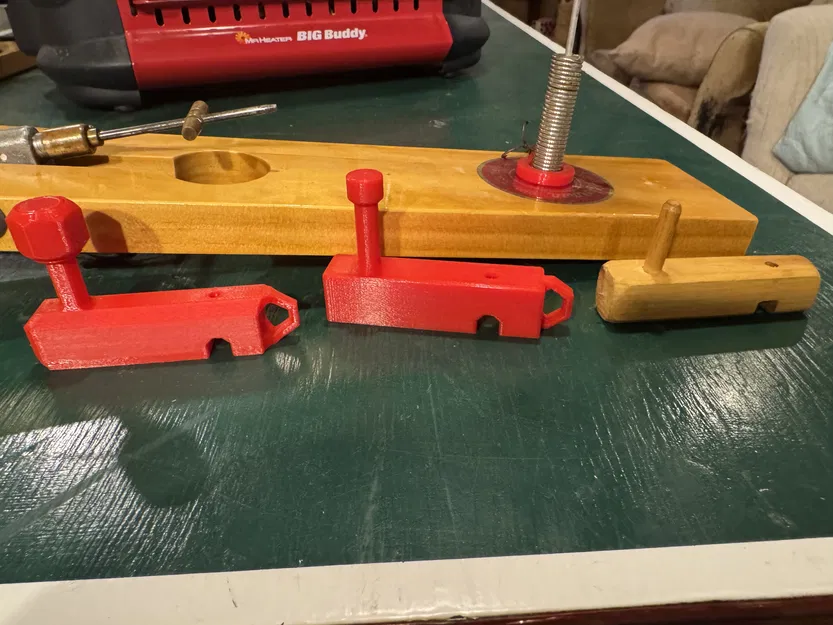

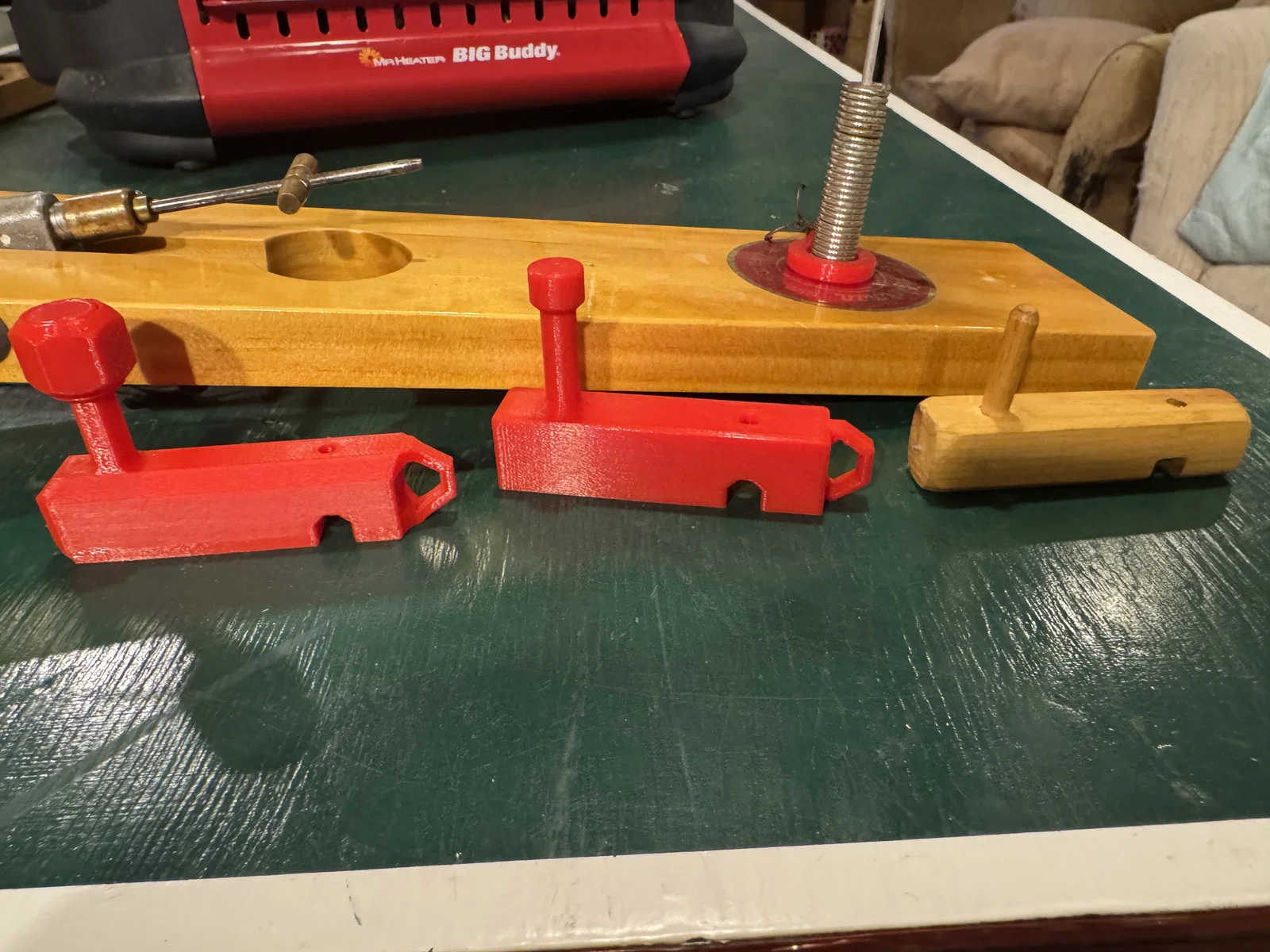

Bố vợ mình có một chiếc dụng cụ cuốn dây thủ công làm từ gỗ, khá giống với các loại thương mại ngoài thị trường. Ông ấy nhờ mình thử tái tạo lại và cải tiến nó bằng thiết kế 3D. So với bản gốc bằng gỗ, mẫu này có thêm tay nắm nhỏ và lỗ móc ở một đầu để bạn treo vào móc khóa hoặc dây buộc, tránh làm thất lạc.

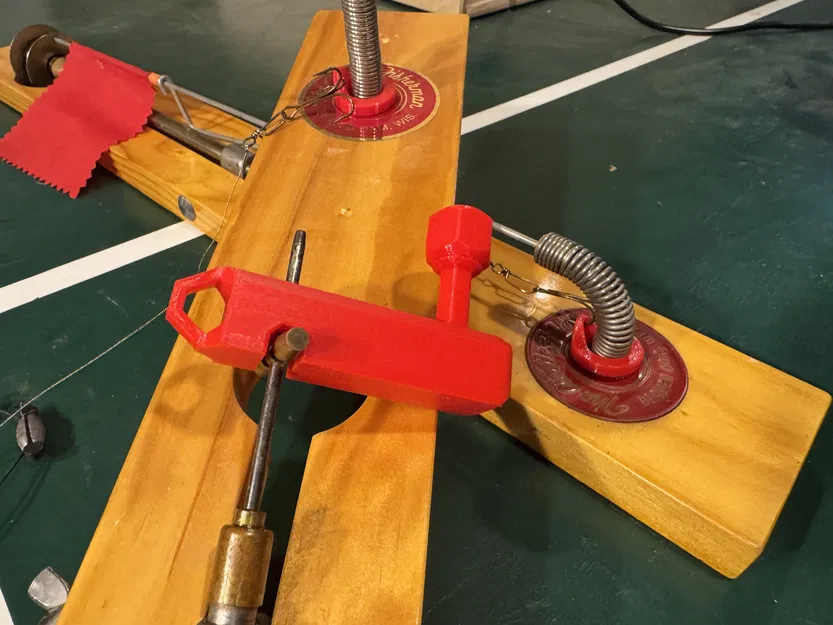

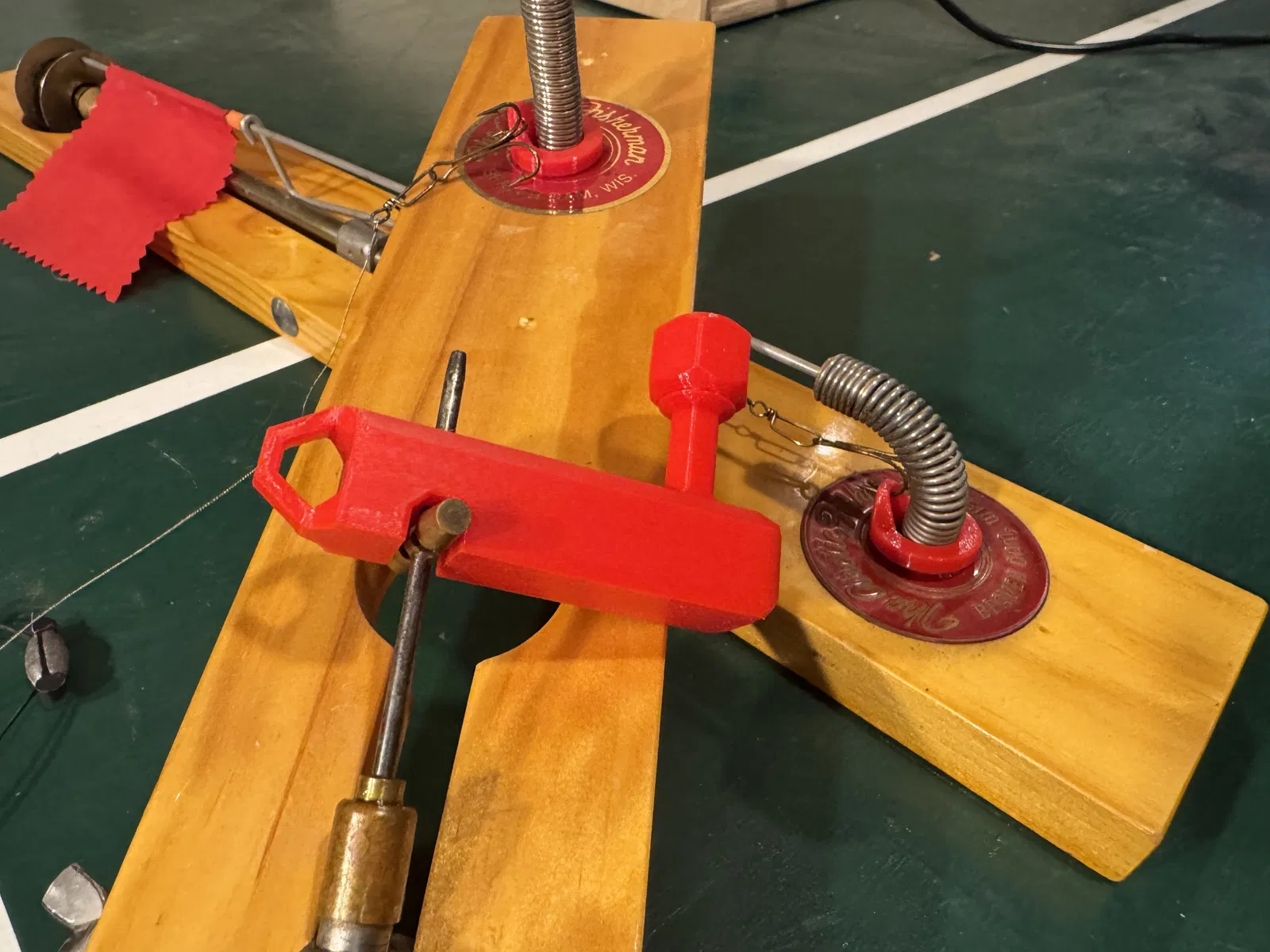

Để sử dụng, bạn chỉ cần đặt dụng cụ lên trên thanh ngang bằng đồng của trục cuốn dây thông qua lỗ ở giữa.

Nếu bạn muốn giữ dây câu gọn gàng, không bị rối, hãy xem thêm mẫu này nhé.

Đây là phiên bản 3, nếu các bạn in thử và có ý tưởng cải tiến thêm, hãy cho mình biết nhé! Mình vẫn đang cân nhắc về việc tùy chỉnh kích thước cho các hãng cần khác (hiện tại mình mới chỉ test với cần gỗ Beaver Dam). Mẫu này được thiết kế theo dạng tham số (parameterized) nên việc điều chỉnh kích thước rất dễ dàng.

Mẹo in ấn

• Từ bản v2, mẫu này được thiết kế để không cần dùng support hay brim
  • Slicer có thể sẽ báo lỗi khi bạn nạp bản V3, nhưng cứ yên tâm là nó hoàn toàn in được mà không cần hỗ trợ.
• Mình in bằng nhựa PETG Hatchbox để đảm bảo độ bền.
• Mình dùng nozzle 0.40mm, profile SPEED 0.20mm, infill 25% dạng Gyroid và 4 vách (perimeters).
• Các bản thử nghiệm in bằng PLA với thiết lập mặc định cũng hoạt động rất tốt.
• Nếu có sẵn dầu bôi trơn silicone, bạn nhỏ một ít vào sẽ giúp núm xoay trơn tru hơn nhiều (nhớ kiểm tra xem loại dầu đó có phù hợp với loại nhựa bạn in không nhé).
• Khi in tặng bạn bè và gia đình, mình có dùng tính năng text modifier để in tên họ lên đáy dụng cụ bằng máy MMU3. Cách này nhìn rất đẹp và chuyên nghiệp khi in trên tấm nền (build plate) tạo vân nhám.
