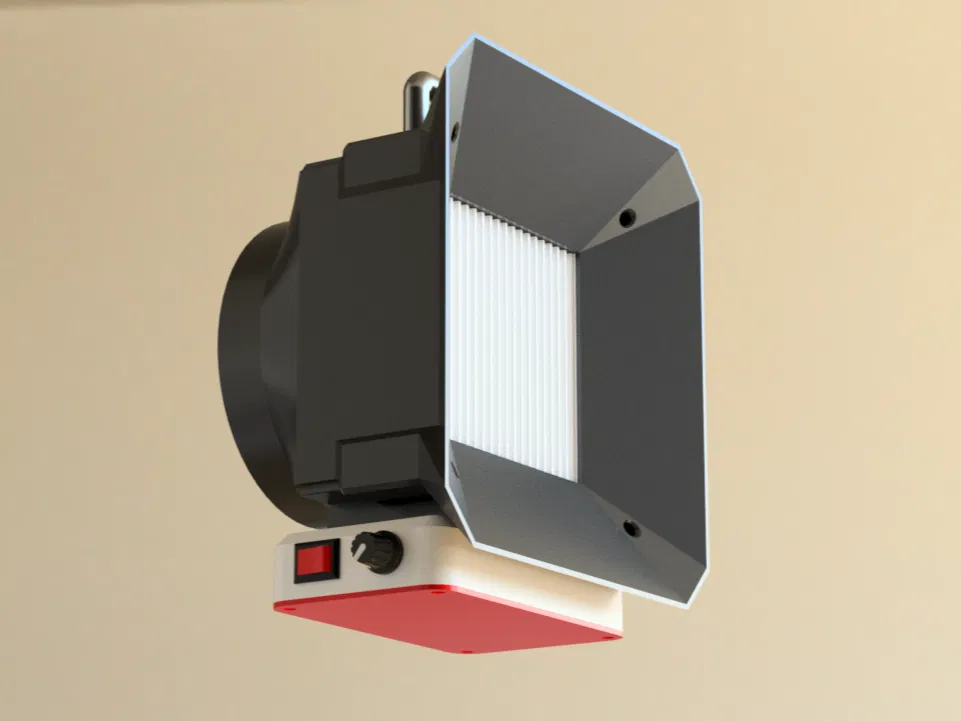

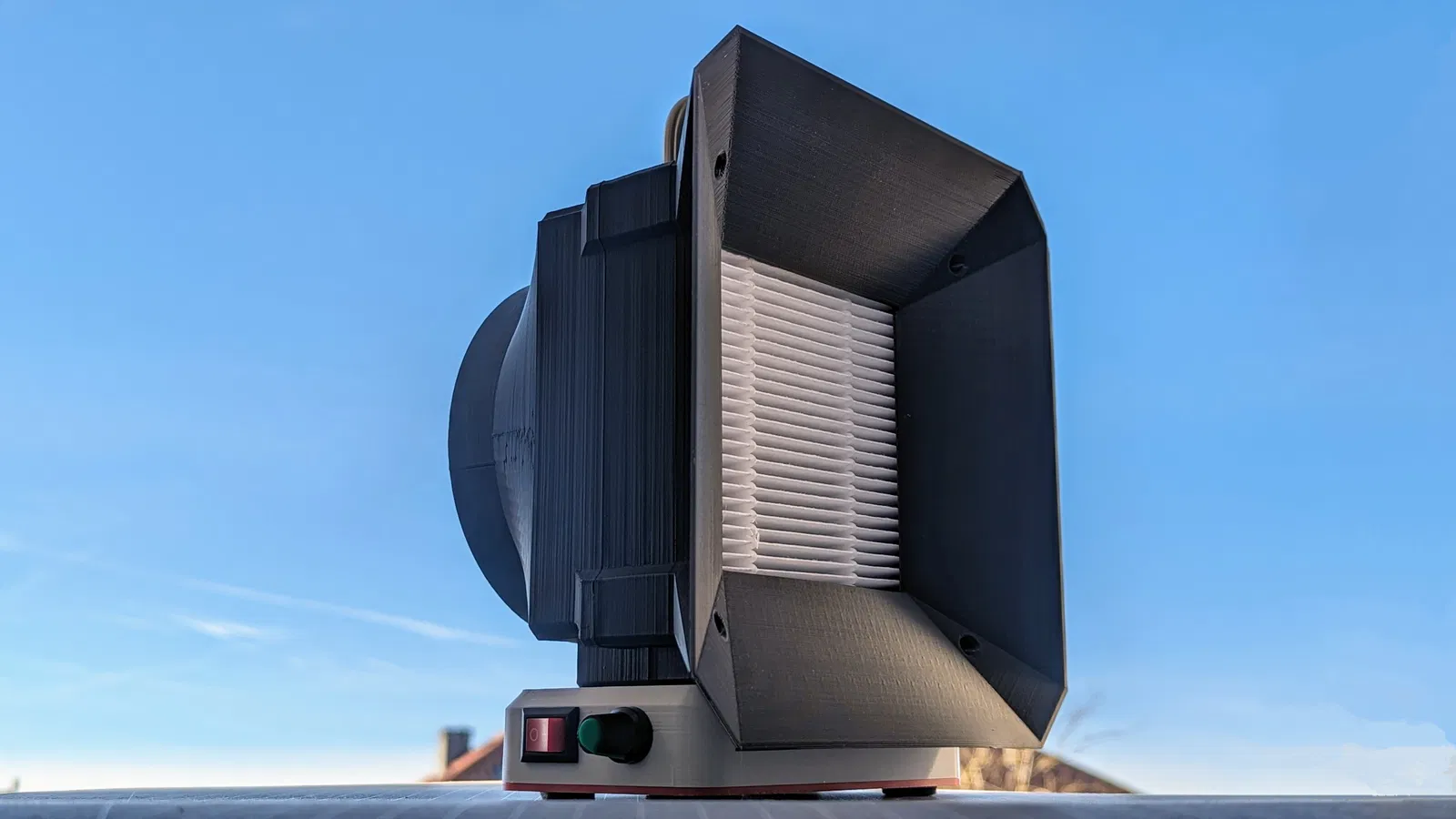

Bộ Hút Khói Hàn Hai Tầng: Lọc HEPA H12 & Carbon | AC/DC/PD | Không Cần Support

Được giới thiệu trên 3Printr.com!
Khi hàn, việc tự bảo vệ mình khỏi khói độc là cực kỳ quan trọng. Đó là lý do mình thiết kế bộ hút khói này—không chỉ để điều hướng khói mà còn để loại bỏ hoàn toàn chúng khỏi khu vực làm việc, đảm bảo không khí trong lành cho bạn và mọi người xung quanh.

Điều gì làm bộ hút khói này trở nên khác biệt?

Bộ hút khói này không chỉ hiệu quả—nó là thành quả của quá trình nghiên cứu kỹ lưỡng, thử nghiệm và nhận được nhiều phản hồi giá trị. Không giống như một chiếc quạt đơn thuần, thiết bị sử dụng hệ thống lọc hai tầng để làm sạch không khí toàn diện:

• Bộ lọc HEPA: Bắt giữ các hạt bụi nhỏ và bụi mịn để tạo môi trường sạch sẽ. (Tại sao lại là HEPA?)
• Bộ lọc Carbon: Hấp thụ các loại khí độc, khói và mùi hôi để làm sạch không khí tối đa.

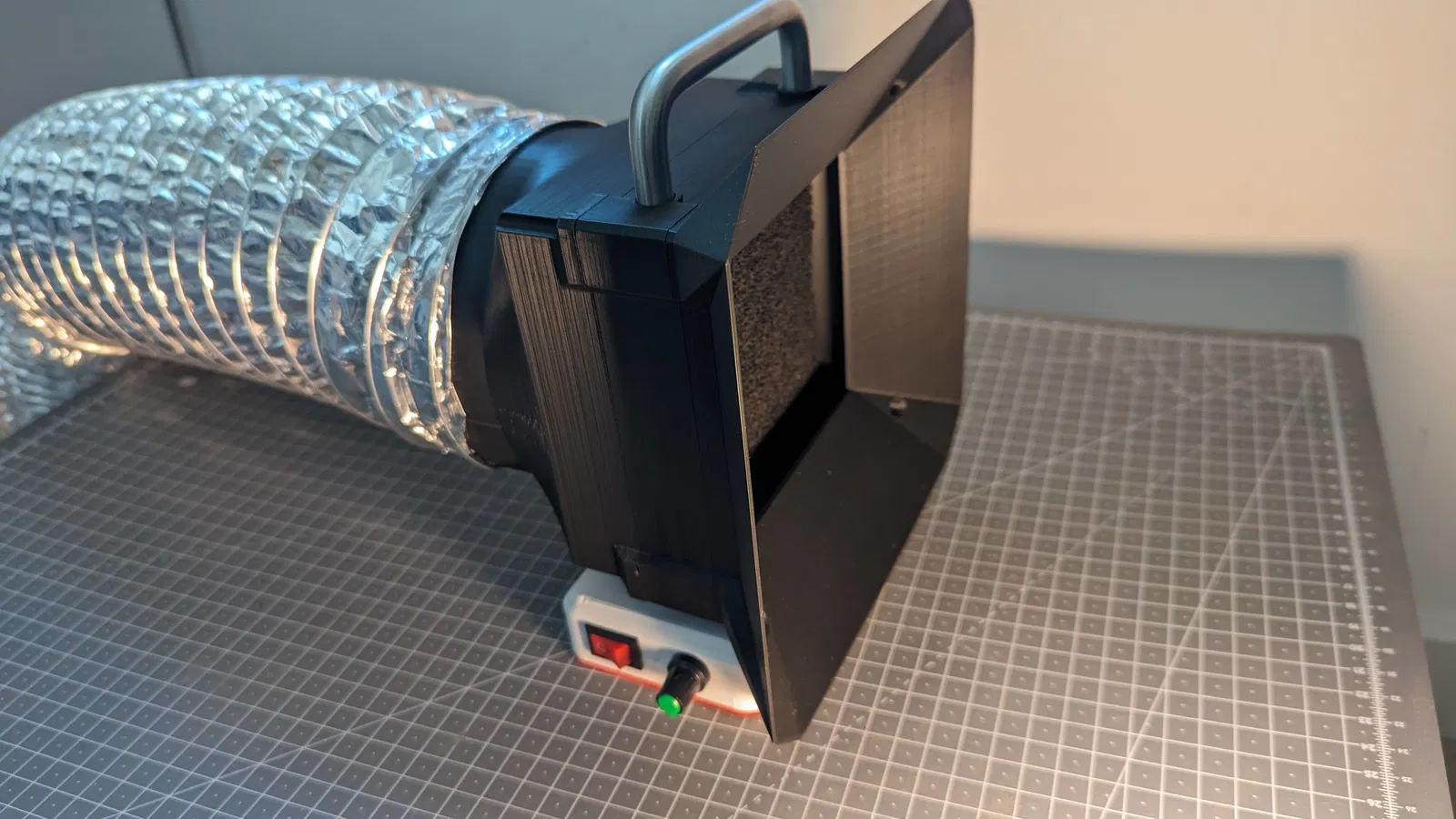

Để việc loại bỏ khói hiệu quả hơn nữa, bạn có thể gắn thêm ống dẫn 125mm vào phía sau máy để dẫn khói ra bên ngoài.

Thiết kế đơn giản và linh hoạt cho mọi người

Bộ hút khói này được thiết kế để đơn giản và dễ tùy biến. Nó hoàn toàn không cần support (hỗ trợ) khi in 3D, sử dụng các loại linh kiện dễ kiếm và có ba tùy chọn nguồn điện. Ngoài ra, không cần phải cắt dây quạt nên bạn sẽ không làm mất bảo hành. Hơn nữa, bạn có thể lắp thêm tay cầm để di chuyển dễ dàng.

Để quá trình lắp ráp trở nên dễ dàng nhất, mình đã đính kèm sơ đồ đi dây rõ ràng, video hướng dẫn lắp ráp chi tiết và các bước thực hiện cụ thể.

Hướng dẫn lắp ráp

1. Chọn phiên bản nguồn điện: Quyết định xem bạn muốn dùng nguồn AC, DC hay PD.
2. Chọn các linh kiện bổ sung: Xác định xem bạn có cần các phụ kiện tùy chọn không, ví dụ như tay cầm.
3. Chuẩn bị linh kiện và các bộ phận in 3D: Với phiên bản nguồn và phụ kiện đã chọn, bạn sẽ biết chính xác loại phần cứng nào cần mua và linh kiện nào cần in.
4. Làm theo sơ đồ đi dây: Sau khi có đủ linh kiện, hãy tham khảo sơ đồ đấu nối điện để thực hiện đúng.
5. Xem Video Hướng dẫn Lắp ráp: Cuối cùng, làm theo video để được hướng dẫn từng bước một cách chi tiết.

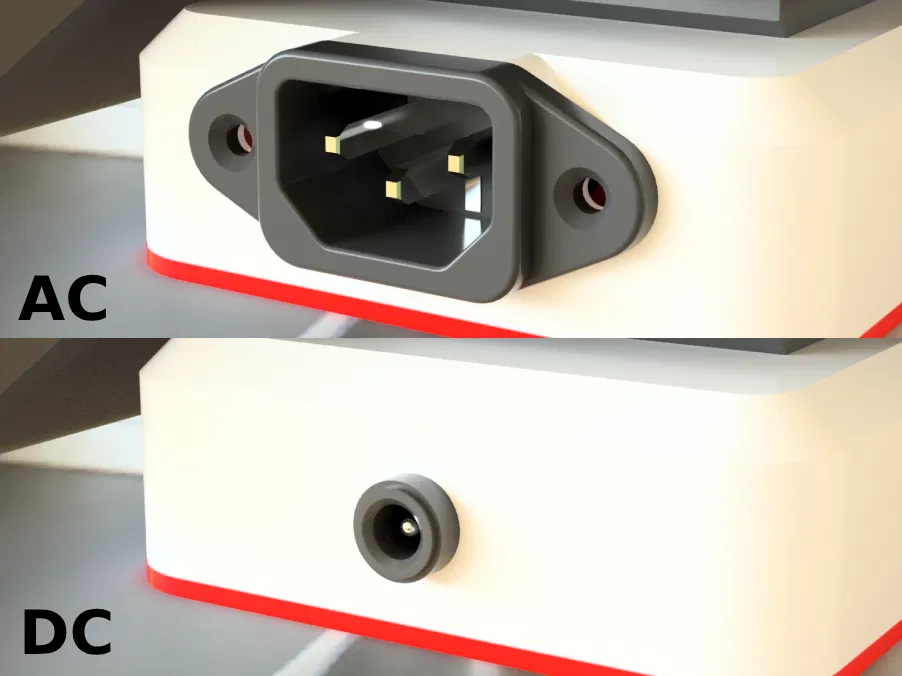

Tùy chọn Nguồn điện - Chọn loại phù hợp nhất với bạn

Chọn nguồn điện ưa thích cho bộ hút khói:

• Nguồn AC: Cắm trực tiếp vào ổ cắm tường truyền thống (cần có kiến thức về điện).
• Nguồn DC: Sử dụng giắc cắm DC 12V, giống như các bộ chuyển đổi thông dụng cho thiết bị điện tử.

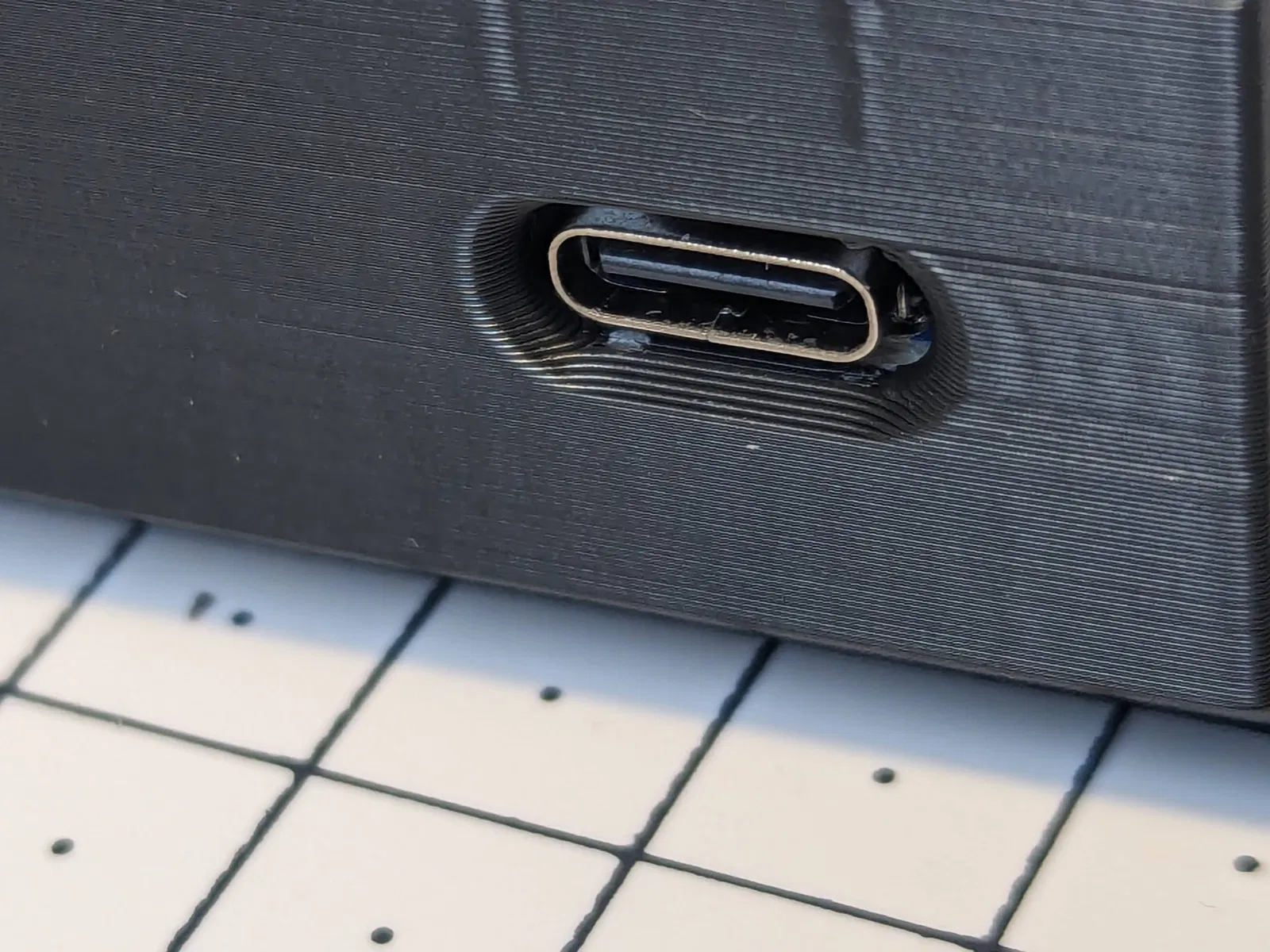

• Nguồn PD (USB-C): Hiện đại và tiện lợi với các bộ sạc USB-C PD hỗ trợ 12V.

Lưu ý quan trọng: Đối với phiên bản AC, vui lòng đảm bảo tất cả các dây AC được hàn và cách điện an toàn.

Danh sách linh kiện (Chi phí ước tính: €50)

Linh kiện thiết yếu (tất cả các phiên bản đều cần):

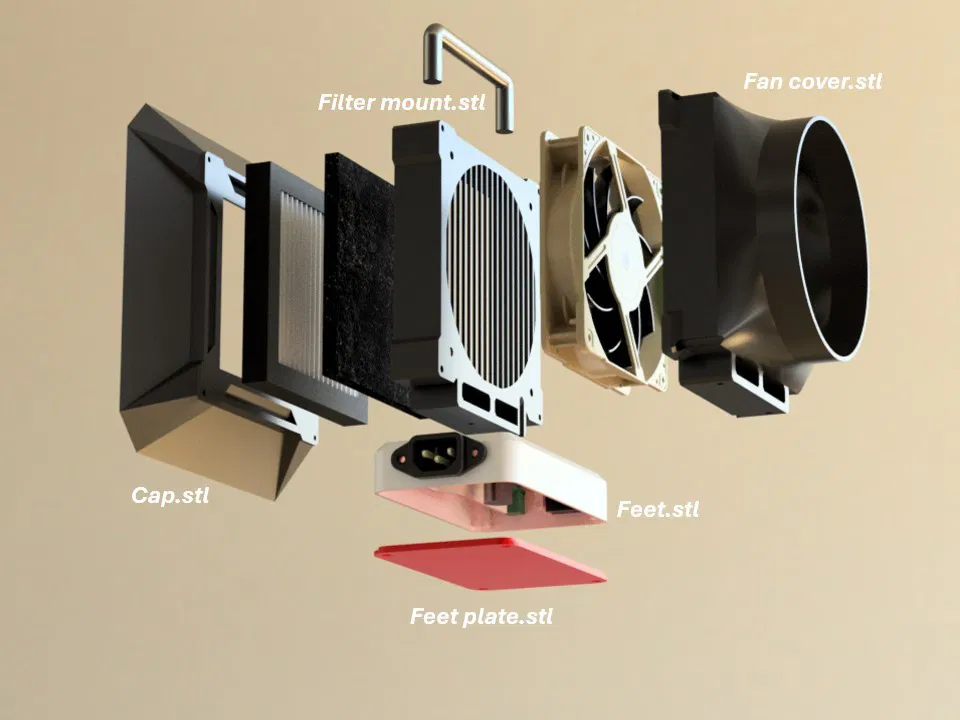

• Các bộ phận in 3D (có thể tải xuống trên Printables)
• Quạt Noctua NF-F12 iPPC-3000 PWM (120mm) - Amazon NL, Amazon US
• Bộ điều khiển PWM 12V - AliExpress
• Công tắc bập bênh (21x15mm) - AliExpress
• Ốc vít lục giác M3 (19 cái, 6mm) - AliExpress
• Đai ốc nhiệt M3 (17 cái, 4.2mm OD, 3mm L) - AliExpress
• Bộ lọc H12 HEPA (120x120mm) - AliExpress

Lưu ý: Bộ lọc than hoạt tính đi kèm làm cản trở lưu lượng gió nên mình chỉ dùng bộ lọc HEPA. Hoặc bạn có thể dùng tấm EPA 16mm cắt theo kích thước (120x120mm): AliExpress

• Bộ lọc than hoạt tính (Cắt theo kích thước 120x120mm) - AliExpress
• Dây điện (khuyên dùng 22-20 AWG, dây dày quá sẽ cứng) - AliExpress

Linh kiện bổ sung (tùy theo nguồn điện đã chọn):

• Nguồn AC (Yêu cầu kỹ năng hàn):
  • Bộ nguồn chuyển đổi 12V phiên bản 1A - AliExpress
  • Ổ cắm đầu vào đực - AliExpress
  • 2x Đai ốc M3 - AliExpress
  • Cáp nguồn - Amazon
• Nguồn DC:
  • Bộ chuyển đổi nguồn DC 12V 1A - AliExpress
  • Giắc cắm cái - AliExpress
• Nguồn PD:
  • Bộ chuyển đổi PD hỗ trợ 12V - AliExpress
  • Mô-đun kích nguồn PD 12V - AliExpress

Vui lòng không dùng các loại nguồn rẻ tiền kém chất lượng. Hãy dùng hàng của các thương hiệu uy tín.

Lựa chọn thêm:

• Đèn LED chỉ báo - AliExpress
• Tay cầm in 3D hoặc mua sẵn - cửa hàng kim khí NL, Amazon US
• Ống Ø 125mm để dẫn khói - Amazon NL
• Đệm cao su - AliExpress

Sơ đồ đi dây:

• Sơ đồ đi dây AC

• Sơ đồ đi dây DC

• Sơ đồ đi dây PD

Thông tin thêm:

• So sánh bộ lọc HEPA vs HEPA+Carbon

• Lắp ráp phiên bản PD

Bộ hút khói này sử dụng bộ lọc E12 để cân bằng lưu lượng khí trong khi vẫn giữ lại các hạt độc hại.

"Tải file về và bảo vệ lá phổi của bạn"

Nhật ký cập nhật: (ngày/tháng/năm)

• 16/12/2024: Thêm các miếng đệm và file tùy chỉnh
• 07/11/2024: Cập nhật các đường dẫn URL
• 11/10/2024: Cho phép remix (chia sẻ cùng điều kiện), có sẵn phiên bản lật ngược (mirrored).
