Quạt Bóp Cơ Chế Bánh Cóc (Ratcheting Squeeze Fan)

Tại sao chiếc quạt bóp này lại độc đáo đến vậy?

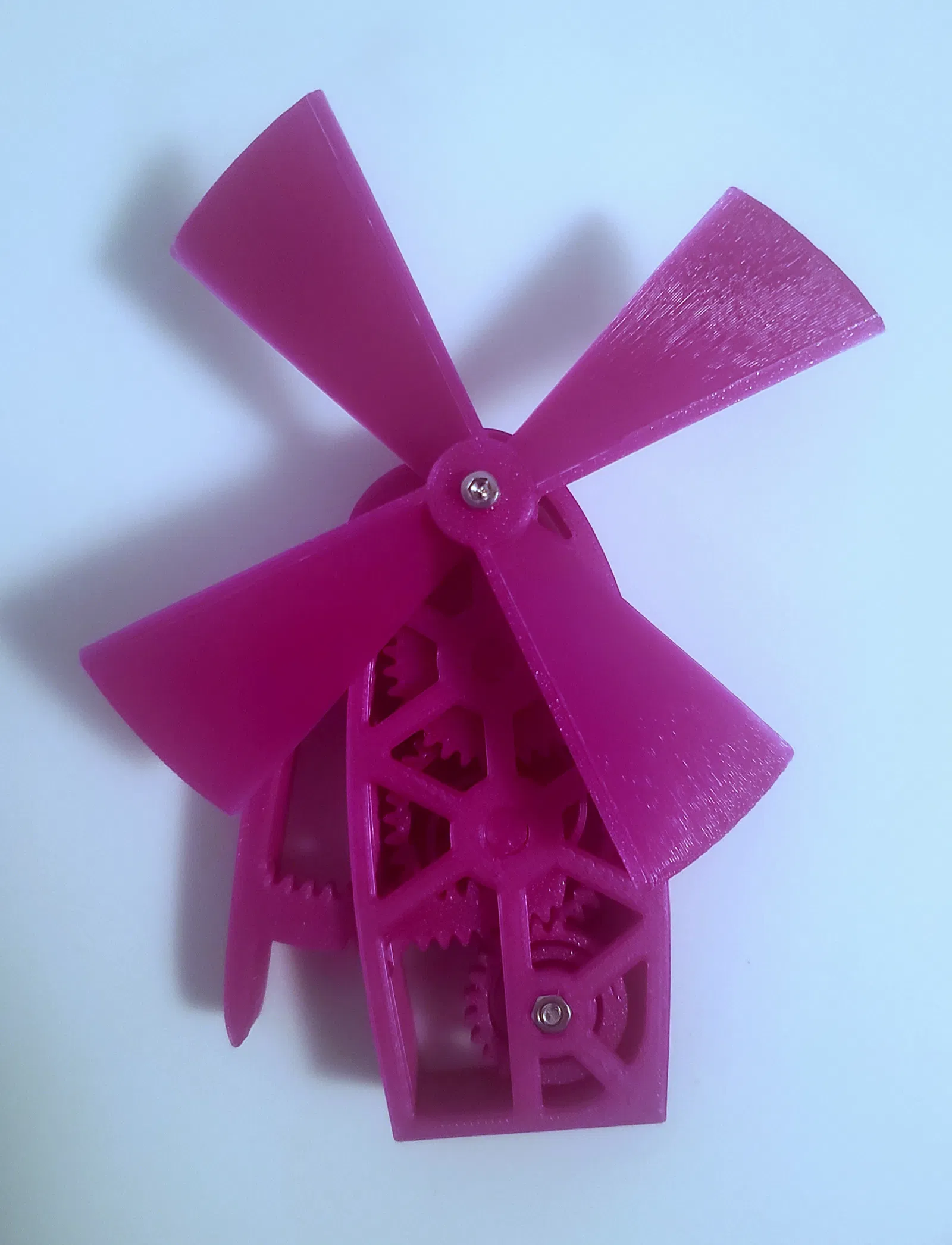

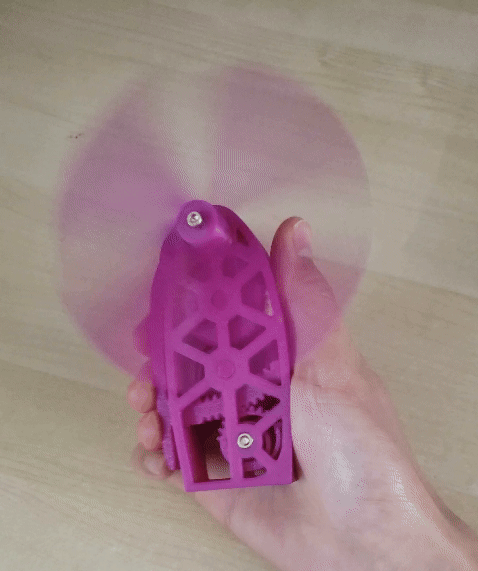

Chiếc quạt bóp này sử dụng cơ chế bánh cóc (ratchet) và lò xo được in 3D, cho phép cánh quạt quay tự do (hầu hết thời gian) mà không cần phải giữ tay bóp liên tục.

Tất cả các bộ phận đều được in 3D, ngoại trừ hai con ốc M3 và một đai ốc.

Trong quá trình thử nghiệm các loại bánh cóc, mình nhận thấy rằng khi in bằng chất liệu TPU, nó giúp quạt quay êm hơn rất nhiều. Vì vậy, mình đã thêm phiên bản bánh cóc bằng TPU vào các tệp đính kèm. Ngoài ra, còn có hai phiên bản bánh cóc với độ cứng khác nhau (dựa trên số lượng “cánh”). Nếu bánh cóc bị trượt, bạn hãy in phiên bản cứng hơn nhé.

Tất cả các bộ phận khác được in bằng PLA, nhưng mình khuyên bạn nên dùng PETG để quạt bền hơn.

In 3 x Peg, các phần còn lại in mỗi thứ 1 cái.

Riêng phần bánh cóc bên trong, mình khuyên bạn nên in kèm support. Các bộ phận khác không cần support, mặc dù bạn có thể thêm cho lỗ bắt ốc ở phần khung dưới (Bottom Frame) nếu muốn.

Độ phủ (Infill): Mình dùng 10%, cao hơn cũng không sao.

Phần cứng M3 cần chuẩn bị:

• 1 x Ốc 20mm
• 1 x Ốc ≤ 15mm
• 1 x Đai ốc

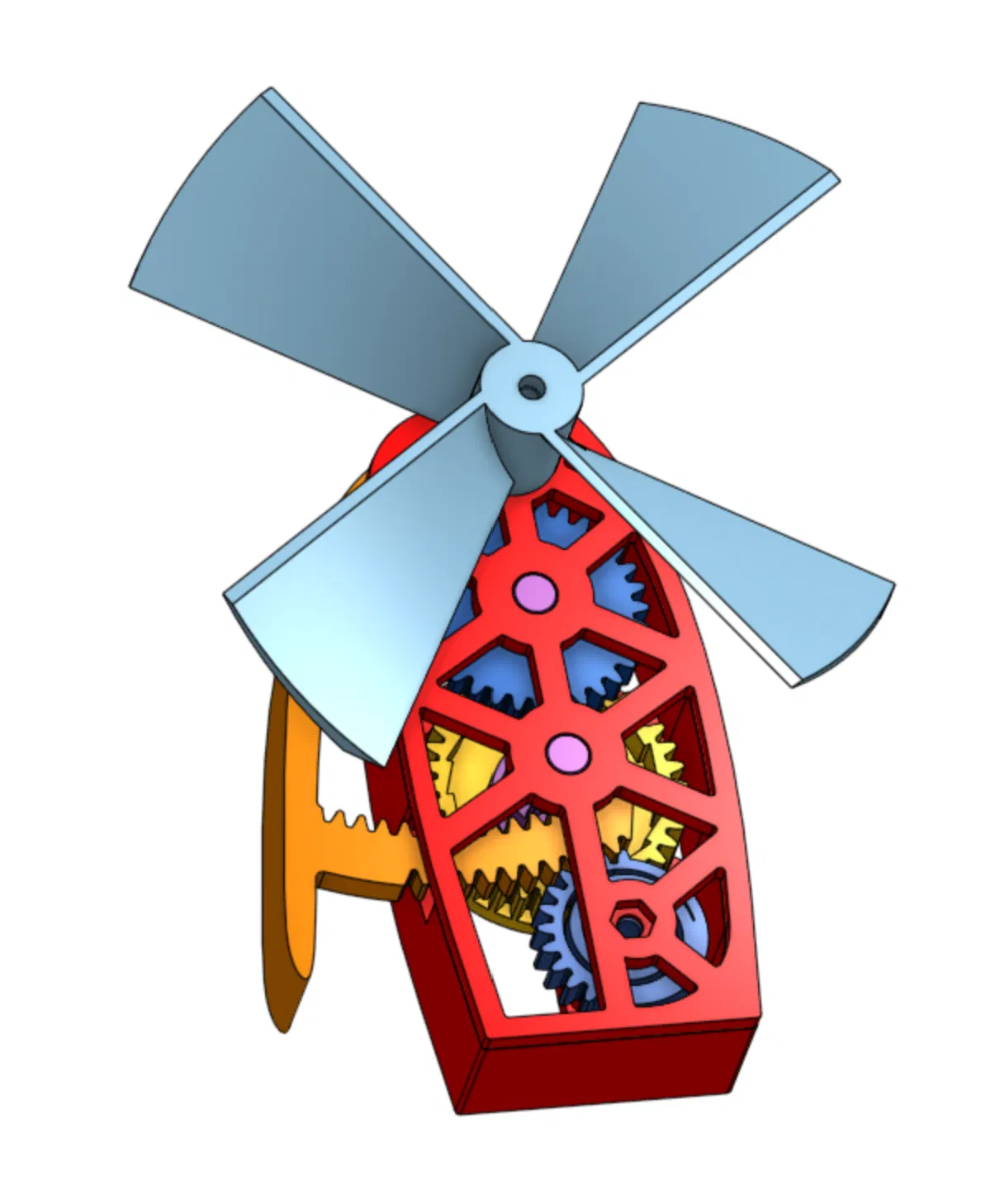

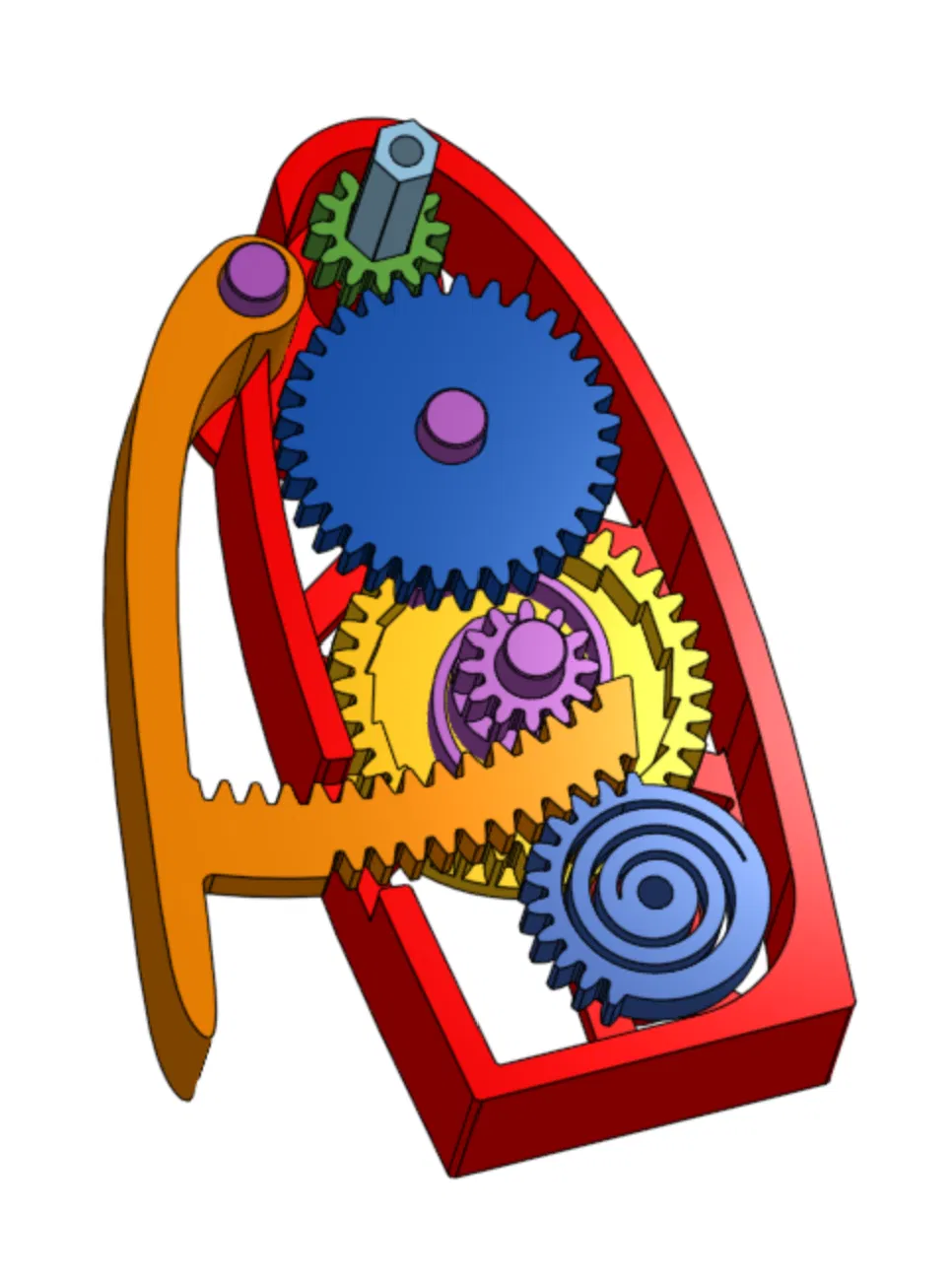

Hướng dẫn lắp ráp (thứ tự gợi ý):

• Lắp trục vào khung dưới
• Lắp hai chốt (peg) ở giữa
• Lắp bánh răng cóc vào chốt
• Lắp bánh răng giữa vào chốt
• Lắp bánh răng cuối vào trục
• Lắp lò xo tay cầm (Đảm bảo xoắn ốc hướng xuống dưới, hoặc góc ngoài của lò xo hướng sang phải để các răng khớp nhau)
• Lắp chốt cho tay cầm
• Lắp tay cầm (đặt giữa các bánh răng ở vị trí mở rộng)
• Lắp khung trên
• Vặn ốc và đai ốc qua lỗ lò xo
• Lắp cánh quạt
• Vặn ốc qua cánh quạt vào trục

Phiên bản với dung sai (tolerance) chặt và lỏng hơn sẽ sớm có mặt!
